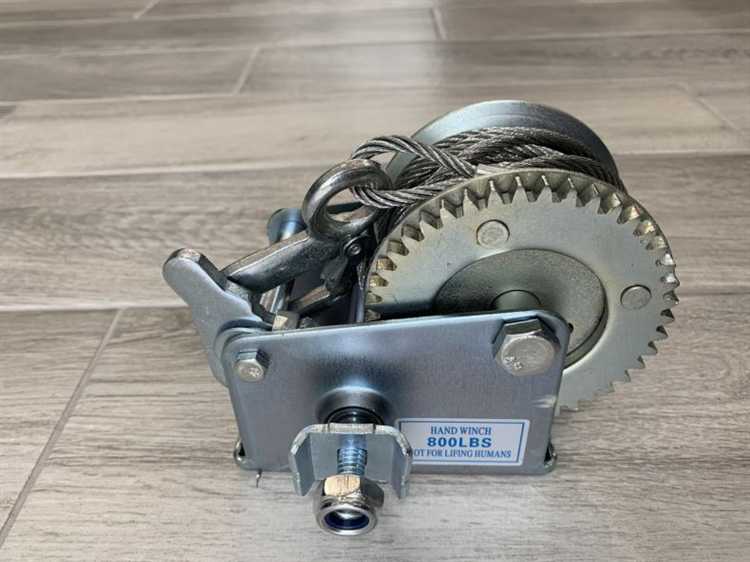

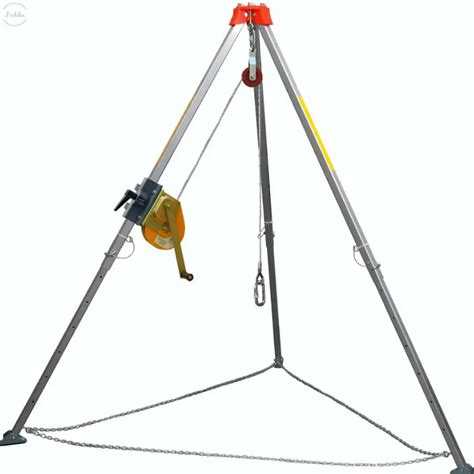

Тренога для лебедки – ключевой элемент для безопасного подъёма и перемещения грузов в условиях отсутствия стационарных креплений. Чтобы обеспечить максимальную надёжность конструкции, важно правильно подобрать материалы и соблюдать основные правила сборки.
Оптимальная тренога состоит из трёх стальных труб диаметром 40–50 мм и длиной 2,5–3 метра. Они должны выдерживать нагрузку минимум в 1,5 раза превышающую максимальный вес поднимаемого груза. Для соединения используются прочные металлические крепления с болтовыми узлами, обеспечивающие жёсткость конструкции без люфтов.
Собирая треногу, следует обеспечить устойчивость на любой поверхности. Для этого нижние концы труб рекомендуется оборудовать регулируемыми опорами с резиновыми накладками, предотвращающими скольжение. Высота треноги регулируется с помощью зажимных хомутов, что позволяет адаптировать конструкцию под различные условия работы.
Выбор материалов для изготовления треноги
Основной материал для треноги – сталь с высокой прочностью на разрыв и усталостную прочность. Оптимально использовать профильную трубу квадратного сечения 40×40 мм толщиной стенки не менее 3 мм. Такая труба обеспечивает необходимую жёсткость при умеренном весе конструкции.
Алюминий в чистом виде применяется редко из-за недостаточной прочности, но может использоваться в сплавах марки 6061 или 7075 при условии усиления узлов крепления. Важно учитывать, что алюминиевые конструкции требуют точного расчёта нагрузок и более тщательной сборки.
Для соединений рекомендуются болты класса прочности не ниже 8.8. Рекомендуется применять гайки с контргайками или стопорные гайки, чтобы избежать самопроизвольного раскручивания. Использование сварки предпочтительно для жестких соединений, при этом важно выбирать электрод диаметром 2.5-3.0 мм и контролировать качество шва без прожогов.
В качестве основания ножек треноги подходит сталь с антикоррозионным покрытием или нержавейка марки AISI 304, что увеличит срок службы конструкции при эксплуатации на открытом воздухе. Для повышения устойчивости и защиты от просачивания влаги внутрь труб можно обработать внутренние поверхности антикоррозионным составом.
При выборе материала учитывайте максимальную нагрузку лебедки. Для бытовых моделей с усилием до 1 тонны указанные материалы подходят без дополнительных усилений. Для более мощных устройств потребуется увеличение сечения труб и применение более прочных сталей, например, марки Ст20 или Ст35 с повышенным классом прочности.
Расчёт длины и угла ног треноги
Длина и угол наклона ног треноги определяют устойчивость и грузоподъёмность конструкции. Основные параметры зависят от высоты подъёма и диаметра основания.
- Определите высоту подъёма (H) – расстояние от точки крепления лебедки до земли.
- Выберите базовый угол наклона ног (α) в диапазоне 60°–75°. Меньший угол увеличивает устойчивость, но требует длиннее ноги.
- Расчёт длины ноги (L) производится по формуле:
L = H / cos(α)
Например, при высоте 2,5 м и угле 70° длина ноги будет ~2,67 м. - Ширина основания (W) определяется как
W = 2 × L × sin(α)
Для угла 70° и длины 2,67 м база составит около 5,01 м. - Для увеличения жёсткости рекомендуются углы ближе к 70°, а для компактности – около 60°.
- Используйте прочный материал с запасом прочности не менее 1,5 для ног и креплений.
- При расчёте учитывайте возможность установки распорок между ногами для предотвращения раскоса.
- Проверяйте правильность углов с помощью угломера или лазерного уровня.
- Контролируйте длину ног с учётом неровностей местности и толщины грунта.
Изготовление и сборка соединительных элементов
Для надёжной треноги критично качественное выполнение соединений, обеспечивающих жёсткость конструкции и безопасность при нагрузках лебедки. Рекомендуется использовать стальные пластины толщиной не менее 6 мм для элементов крепления и усиления.
- Вырезка пластин производится с помощью болгарки или ленточной пилы, размеры ориентируются на сечение труб треноги – минимум 100х100 мм для фиксации каждого узла.
- Просверлите отверстия диаметром на 2 мм больше диаметра болтов, чтобы обеспечить подвижность при сборке и компенсировать погрешности резки.
- Используйте болты класса прочности не ниже 8.8, размер M12 или M14, с гайками и шайбами для равномерного распределения нагрузки.
- Для соединения труб между собой применяйте уголки или пластины, фиксируемые на две точки с противоположных сторон – это исключит смещение и повысит устойчивость конструкции.
- Все сварные швы должны быть выполнены непрерывным швом с обеих сторон, длиной не менее 50 мм на каждое соединение, чтобы избежать деформаций при работе лебедки.
Сборка производится на ровной поверхности, чтобы контролировать геометрию конструкции и избежать перекосов. После монтажа болтовых соединений затягивайте гайки с помощью динамометрического ключа с усилием 60–70 Н·м, что соответствует стандарту для болтов указанного класса.
- Перед сборкой рекомендуется обработать все металлические элементы антикоррозийным грунтом.
- Используйте фиксирующие шайбы или контргайки для предотвращения самопроизвольного ослабления болтов.
- Периодически проверяйте затяжку соединений в процессе эксплуатации – особенно после первых 5 циклов подъёма.

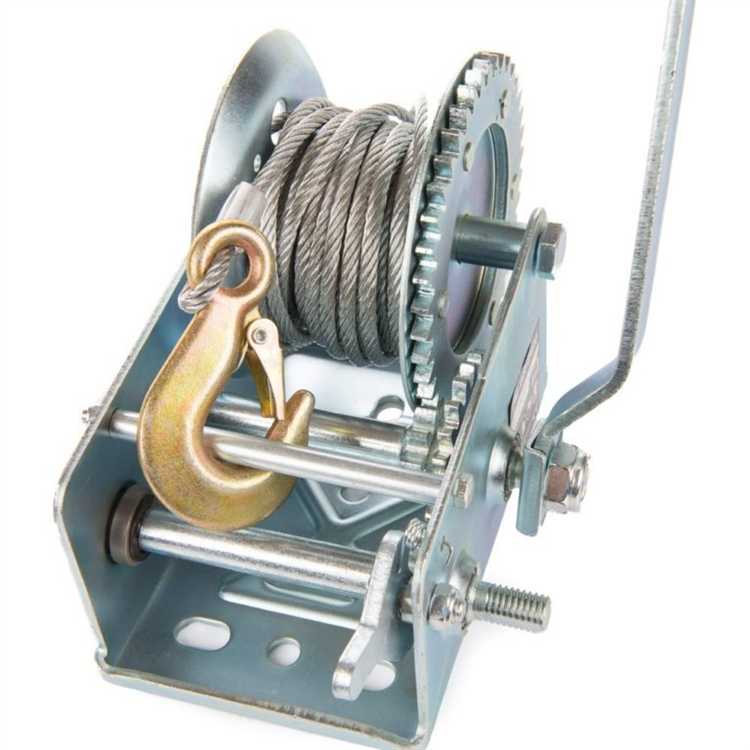

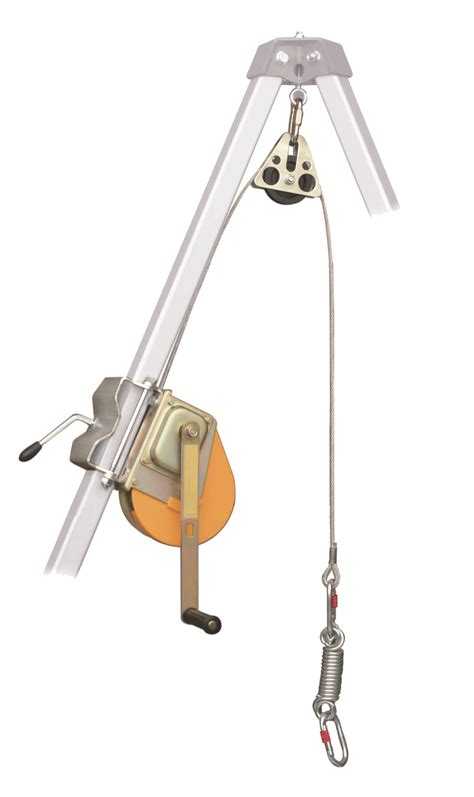

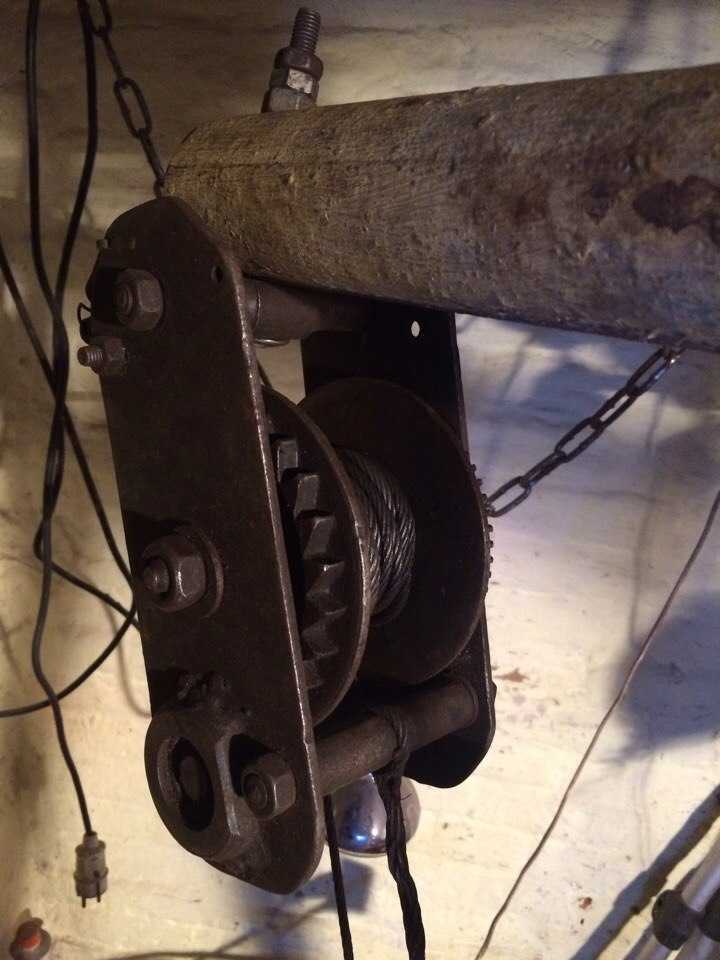

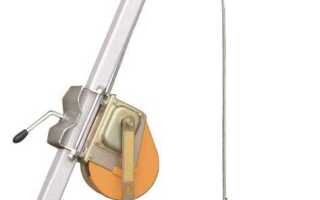

Установка крепежа для лебедки на треногу
Для надежной установки лебедки на треногу необходимо правильно выбрать и закрепить крепежные элементы. Важно обеспечить жесткость и устойчивость конструкции, чтобы лебедка могла работать под нагрузкой без риска разрушения треноги.
Шаг 1: Подготовка крепежных отверстий
В зависимости от типа лебедки, нужно подготовить отверстия на верхней части треноги. Обычно для этого используют отверстия диаметром от 10 до 20 мм, в зависимости от размера крепежных болтов. Расположите отверстия так, чтобы лебедка была сбалансирована, а нагрузка распределялась равномерно. Важно, чтобы центр тяжести лебедки совпадал с центральной осью треноги.
Шаг 2: Использование усиленных кронштейнов
Для крепления лебедки на треноге рекомендуется использовать усиленные кронштейны. Они должны быть изготовлены из прочной стали или других материалов с высокой прочностью на сдвиг. Кронштейны должны быть закреплены с обеих сторон треноги для предотвращения перекоса. Используйте болты с гайками, чтобы обеспечить прочное соединение.
Шаг 3: Закрепление лебедки
Когда кронштейны установлены, непосредственно закрепите лебедку с помощью болтов. Используйте болты с диаметром, соответствующим размерам отверстий в лебедке и кронштейнах. Для предотвращения ослабления соединений через время применяйте специальные шайбы и проставки, которые обеспечат надежную фиксацию.
Шаг 4: Проверка установки
После монтажа важно тщательно проверить все соединения. Поставьте треногу в вертикальное положение и проведите тестовую нагрузку. Убедитесь, что лебедка не смещается и не имеет излишнего люфта. Если заметны признаки слабости креплений, замените болты на более прочные или используйте дополнительные элементы для усиления конструкции.
Шаг 5: Обработка соединений
После окончательной установки проведите обработку крепежных элементов антикоррозийными средствами, чтобы предотвратить ржавление и износ в условиях внешней эксплуатации. Важно не забыть про смазку болтовых соединений для облегчения дальнейшего обслуживания и предотвращения заедания.
Методы закрепления треноги в грунте
Закрепление треноги в грунте необходимо для обеспечения стабильности конструкции и безопасной работы лебедки. Выбор метода зависит от типа грунта, ожидаемых нагрузок и условий эксплуатации. Рассмотрим наиболее эффективные способы.
1. Закрепление с помощью анкеров
Анкеры – один из самых надёжных методов закрепления треноги. Для их установки в грунт забиваются металлические или бетонные анкеры на определённую глубину. Важным моментом является правильное расположение анкеров относительно треноги для равномерного распределения нагрузки. В песчаных или глинистых грунтах лучше использовать анкеры с большими пластинами для увеличения площади опоры и предотвращения вырывания.
2. Использование растяжек
Растяжки представляют собой тросы или канаты, натянутые от треноги к земле. Этот метод подходит для лёгких и мобильных конструкций. Растяжки должны быть установлены под углом 30–45 градусов к поверхности земли, чтобы эффективно распределить усилия. Использование растяжек также помогает уменьшить нагрузку на основания треноги, что увеличивает её устойчивость.
3. Углубление оснований треноги
В мягких грунтах, таких как торфяники или рыхлый песок, полезно углубить ножки треноги, чтобы повысить её устойчивость. Глубина установки должна быть не менее 40-50 см, в зависимости от типа грунта и нагрузки. Это уменьшит возможность опрокидывания треноги, особенно при высоких вертикальных и горизонтальных нагрузках.
4. Использование бетонных оснований
Для особо тяжёлых конструкций рекомендуется использовать бетонные основания. Для этого на месте установки треноги заливают фундамент, в который затем встраиваются её ножки. Такой метод эффективен в любых условиях, так как бетонный фундамент не подвержен воздействию влаги и не вымывается в отличие от других материалов.
5. Укрепление с помощью металлических пластин
Металлические пластины прикрепляются к ножкам треноги и зарываются в землю. Этот метод применяется в случаях, когда необходимо улучшить устойчивость треноги на мягких и подвижных грунтах. Пластины увеличивают площадь опоры и предотвращают проседание треноги в землю при значительных нагрузках.
Правильное закрепление треноги в грунте – это ключевой фактор её безопасности и долговечности. Важно учитывать характеристики грунта и тип нагрузки, чтобы выбрать оптимальный метод закрепления.
Проверка устойчивости и нагрузочной способности треноги
Для того чтобы тренога для лебедки работала эффективно и безопасно, необходимо тщательно проверить ее устойчивость и способность выдерживать предполагаемую нагрузку. Это можно сделать с помощью нескольких ключевых методов и расчетов.
1. Оценка прочности материалов: Начните с проверки прочности материалов, из которых изготовлены основные компоненты треноги – ноги, рама и соединительные элементы. Для этого определите предельные нагрузки для выбранных материалов. Например, сталь класса 45 имеет предел прочности на растяжение около 400-600 МПа, что позволяет ей выдерживать большие нагрузки. Использование более прочных сплавов обеспечит дополнительную надежность конструкции.
2. Расчет максимальной нагрузки: Максимальная нагрузка треноги зависит от ее геометрии и прочности материалов. Для расчета используйте формулы для статических нагрузок. Одним из основных параметров является угол наклона ног треноги, который влияет на распределение нагрузки. Чем меньше угол, тем выше устойчивость. Рассчитайте максимальный момент силы, который может быть приложен к треноге, и сравните его с расчетным пределом прочности материалов.
3. Проверка равновесия: Для обеспечения устойчивости треноги при нагрузке важно, чтобы центр тяжести был как можно ниже, а опорные точки располагались на достаточном расстоянии друг от друга. Если тренога не устойчива, при нагрузке она может опрокинуться. Для проверки устойчивости можно провести тест с добавлением груза на лебедку и наблюдать за поведением треноги. На практике важно, чтобы тренога могла выдержать нагрузку, не отклоняясь в сторону.
4. Проверка подвижности и прогиба: Подвижность треноги при сильной нагрузке может свидетельствовать о недостаточной жесткости конструкции. Проверку можно провести путем приложения нагрузки с постепенным увеличением силы и наблюдения за прогибом деталей треноги. Допустимый прогиб должен быть минимальным, чтобы не возникло угрозы поломки. Для этого используйте проверку на сдвиг и прогиб на основе стандартных формул для балки.
5. Испытание при реальных условиях: Протестируйте треногу в условиях, приближенных к реальным. Закрепите лебедку и увеличьте нагрузку до максимума, который планируется для работы треноги. Проверьте стабильность всех соединений и крепежей. Если тренога не демонстрирует признаков деформации или чрезмерных колебаний, можно считать ее устойчивой и надежной.
Использование этих методов позволяет получить уверенность в том, что тренога будет безопасно работать при максимальных нагрузках, предотвращая поломки и несчастные случаи.
Советы по эксплуатации и обслуживанию треноги
Для надежной работы треноги необходимо регулярно проверять ее состояние. Начните с осмотра опорных ног: они должны быть уверенно расположены на поверхности, без люфтов и повреждений. Важно, чтобы все соединения были зафиксированы, а крепежные элементы не имели следов коррозии или износа.
Перед каждым использованием треноги обязательно осматривайте трос и блокираторы. Трос должен быть целым, без повреждений и растяжений. Блокираторы, которые фиксируют треногу в нужном положении, должны быть исправны и не иметь трещин. При необходимости, смазывайте подвижные элементы треноги, чтобы исключить их заедание или износ.
Не оставляйте треногу на открытом воздухе без защиты от погодных факторов. Влага, солнечное излучение и перепады температур могут негативно сказаться на долговечности материала, из которого изготовлены опоры и крепеж. После эксплуатации, особенно в условиях дождя или снега, сразу протирайте треногу и храните в сухом месте.
Для увеличения срока службы треноги, периодически проводите полный осмотр всех ее элементов. Проверяйте устойчивость и точность закрепления всех болтов и гаек. Если тренога оснащена регулировкой высоты или угла наклона, убедитесь, что эти механизмы не заедают и легко поддаются корректировке.
Если тренога использовалась в экстремальных условиях, например, при нагрузках на пределе допустимых значений, рекомендуется провести ее дополнительный осмотр. В таких случаях можно дополнительно проверить прочность самой лебедки и целостность всех соединений, так как нагрузка может передаваться и на конструкцию треноги.
Вопрос-ответ:
Что нужно для того, чтобы сделать простую треногу для лебедки?
Для изготовления треноги потребуется несколько основных материалов: три крепкие деревянные или металлические стойки, которые будут служить ножками треноги, прочная веревка или цепь для фиксации верхней части треноги и крепежные элементы (болты или металлические кольца) для соединения частей. Важно также правильно выбрать место для установки треноги, чтобы она была устойчивой и могла выдержать нагрузки при подъеме.
Как правильно собрать треногу для лебедки, чтобы она была устойчивой?
Сборка треноги начинается с установки трех опорных стойок, которые должны располагаться под углом для обеспечения устойчивости. Нижние части стоек необходимо закрепить на земле, чтобы тренога не шаталась. Для этого можно использовать песок или камни для дополнительного утяжеления, а верхние концы соединяются с помощью прочной веревки или цепи. Очень важно, чтобы соединение было прочным, так как от этого зависит безопасность при использовании лебедки.
Какие материалы лучше использовать для создания треноги?
Для треноги лучше всего использовать прочные материалы, такие как металл (например, сталь) или крепкая древесина. Стальные трубы или балки обеспечат большую долговечность и устойчивость треноги. Древесина же может быть хорошим выбором для легких конструкций, но она должна быть качественно обработана, чтобы избежать повреждений в условиях внешней эксплуатации.
Что нужно учитывать при расчете высоты треноги для лебедки?
При расчете высоты треноги важно учитывать не только максимальную высоту подъема груза, но и стабильность конструкции. Высота должна быть достаточной для того, чтобы лебедка могла работать эффективно, но не слишком высокой, чтобы тренога не потеряла свою устойчивость. Также необходимо учитывать длину троса или каната, который будет использоваться для подъема.
Как сделать треногу более надежной для длительного использования?
Для повышения надежности треноги необходимо использовать качественные материалы, такие как оцинкованный металл или древесина с хорошей защитой от влаги. Также стоит продумать систему креплений, используя металлические болты или сварные соединения для дополнительной прочности. Регулярно проверяйте треногу на наличие износа и следите за состоянием соединений и опор. Это поможет избежать аварийных ситуаций при использовании.
Как сделать простую и надёжную треногу для лебедки своими руками?
Для создания треноги для лебедки достаточно нескольких простых материалов и инструментов. Основные этапы: сначала нужно выбрать подходящие брусья или трубы для ног треноги. Рекомендуется использовать прочные материалы, такие как металл или дерево с хорошими эксплуатационными характеристиками. Далее, изготавливаем центральный стержень, который будет удерживать лебедку. Затем собираем конструкцию, скрепляя детали с помощью болтов или сварки. Важно, чтобы тренога была стабильно расположена, а её элементы плотно соединены, что обеспечит безопасность при эксплуатации. Наконец, устанавливаем лебедку на верхнюю точку треноги, убедившись, что она находится в равновесии и не будет падать при нагрузке.
