Для надежного отвода воды дренажные трубы диаметром 110 мм часто подключают к канализационной системе с таким же диаметром трубопровода. Ключевой момент – обеспечить герметичное и прочное соединение, которое выдержит давление сточных вод и предотвратит обратный поток.
Тип используемых фитингов и материалы соединения зависят от условий эксплуатации. Чаще всего применяются ПВХ-муфты и резиновые уплотнители, обеспечивающие эластичность и защиту от протечек. Важно соблюдать правильный уклон дренажного трубопровода – минимум 2 см на метр, чтобы гарантировать самотечное движение воды.
Монтаж требует точного подбора диаметра и проверенного метода герметизации стыков, включая использование уплотнительных колец и специализированных клеев для пластиковых труб. Ошибки на этом этапе ведут к снижению эффективности системы и частым ремонтам.
Выбор материала и диаметра дренажной трубы для подключения к канализации 110
Диаметр дренажной трубы должен быть не менее 50 мм при минимальных объемах стока, но предпочтительно 75 мм, чтобы обеспечить свободный и беспрепятственный отвод воды. Для участков с высокой нагрузкой или большого объема дренажа рекомендуется использовать трубы диаметром 90 мм. Труба диаметром менее 50 мм быстро засоряется и создает риск обратного затопления.
Рекомендуется выбирать трубы с гладкой внутренней поверхностью для снижения оседания взвешенных частиц и предотвращения засоров. Для соединения с канализацией 110 мм необходимы специализированные переходники или муфты с уплотнительными кольцами, гарантирующими герметичность стыков.
Толщина стенки трубы должна соответствовать классу нагрузки SN4 или выше, особенно если участок прокладки находится под землей с возможной механической нагрузкой. Такой выбор обеспечит надежность и длительный срок эксплуатации системы.
Подготовка места для соединения дренажной трубы с канализацией
Для качественного и герметичного соединения дренажной трубы диаметром 110 мм с канализационной системой необходимо тщательно подготовить место монтажа.
- Выбор точки подключения:
- Определите участок канализационной трубы, который не имеет повреждений и деформаций.
- Убедитесь, что к выбранному месту легко обеспечить доступ для монтажа и обслуживания.
- Проверьте, чтобы место подключения находилось в зоне с минимальным воздействием грунтовых нагрузок и вибраций.
- Очистка и проверка труб:
- Удалите грязь, коррозию и остатки герметиков с поверхности канализационной трубы.
- Проверьте целостность и ровность среза трубы, при необходимости подровняйте края.
- Дренажную трубу обрежьте ровно, без заусенцев, чтобы обеспечить плотное соединение.
- Разметка и подготовка отверстия:
- Отметьте точное место подрезки или сверления на канализационной трубе с учетом диаметра дренажной трубы (110 мм).
- Используйте соответствующий инструмент (коронку, ножовку) для создания отверстия диаметром на 5-10 мм больше внешнего диаметра дренажной трубы.
- Удалите все заусенцы и шероховатости, чтобы избежать повреждения уплотнительных элементов.
- Подготовка уплотнителей и соединительных элементов:
- Подберите уплотнительные манжеты или резиновые кольца, рассчитанные на трубы диаметром 110 мм.
- Проверьте эластичность и отсутствие повреждений уплотнителей перед установкой.
- Обеспечьте наличие подходящих муфт или тройников, совместимых с диаметром и материалом труб.
- Проверка уклонов и расположения:
- Убедитесь, что дренажная труба будет установлена с уклоном не менее 2% в сторону канализации для самотечного стока.
- Проверьте расстояния до стен и других коммуникаций, чтобы исключить механическое воздействие на соединение.

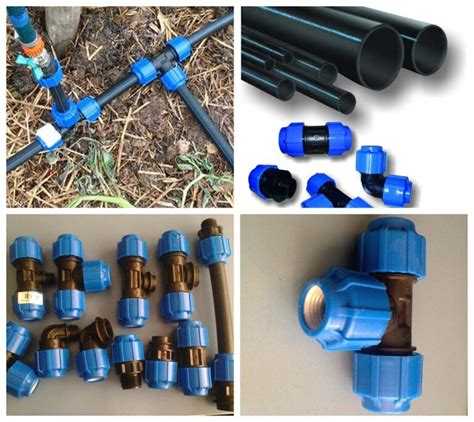

Типы соединительных элементов для стыковки дренажной трубы с канализацией
Муфты – наиболее распространённый элемент для соединения дренажной трубы диаметром 110 мм с канализационной системой. Изготавливаются из ПВХ или полиэтилена, обеспечивают герметичное и надёжное соединение. При выборе муфты важно учитывать внутренний диаметр канализационной трубы и толщину стенки дренажной.
Редукторы применяются, если требуется соединение труб разного диаметра или материала. Они компенсируют несовпадения по размеру и обеспечивают плавный переход, что снижает риск протечек и засоров.
Резиновые манжеты с хомутами служат для уплотнения стыков, особенно при подключении к бетонным или чугунным канализационным трубам. Манжеты выдерживают значительные перепады давления и деформации, что важно в дренажных системах с переменным потоком.
Фитинги с раструбом обеспечивают быстрое и прочное соединение за счёт встроенного уплотнителя из резины или силикона. Раструбное соединение позволяет компенсировать осевые смещения и упрощает монтаж.
Фланцевые соединения используются редко, но необходимы в случаях демонтажа и повторного подключения труб. Они обеспечивают жёсткую фиксацию и герметичность благодаря прокладкам и болтовому креплению.
Выбор соединительного элемента зависит от материала труб, условий эксплуатации, а также необходимости обеспечения гидроизоляции и удобства монтажа. Правильное сочетание элементов снижает риск аварий и продлевает срок службы системы.
Техника герметизации стыков между дренажной трубой и канализационной трубой 110
Для надежного соединения дренажной трубы с канализационной трубой диаметром 110 мм необходимо обеспечить полную герметичность стыка, предотвращая проникновение влаги и утечки. Основной метод – применение резиновых уплотнительных манжет, специально рассчитанных под диаметр 110 мм. Манжета устанавливается на конец дренажной трубы и фиксируется при вставке в канализационный патрубок.
Перед монтажом поверхности труб тщательно очищают от грязи, пыли и жировых загрязнений. Для улучшения сцепления резиновой манжеты с трубой допускается легкое протирание спиртом или специальным обезжиривателем. Запрещено использовать масла и смазки, которые могут разрушить резину.
После установки манжеты соединение дополнительно уплотняется герметиком на основе силикона или полиуретана, устойчивым к воздействию агрессивных веществ и перепадам температуры. Герметик наносится равномерным слоем вокруг стыка, при этом важно избегать попадания материала внутрь трубопровода.
В случае соединения труб из разных материалов (например, ПВХ и ПП) рекомендуется использовать переходные муфты с встроенными уплотнителями. Они компенсируют разницу в жесткости и расширении труб, сохраняя герметичность стыка при сезонных изменениях температуры.
Контроль качества герметизации проводят методом визуального осмотра и при необходимости – испытанием на герметичность с помощью давления воды или воздуха. Внедрение таких мер гарантирует долговечность и безопасность соединения дренажной и канализационной труб 110 мм.
Устройство уклона и монтаж дренажной трубы для правильного стока
Для эффективного отвода воды уклон дренажной трубы должен составлять 2-3% (20-30 мм на метр длины). При уклоне менее 2% вода будет застаиваться, при уклоне более 3% возрастает риск быстрого износа труб и разрывов соединений из-за ускоренного потока.

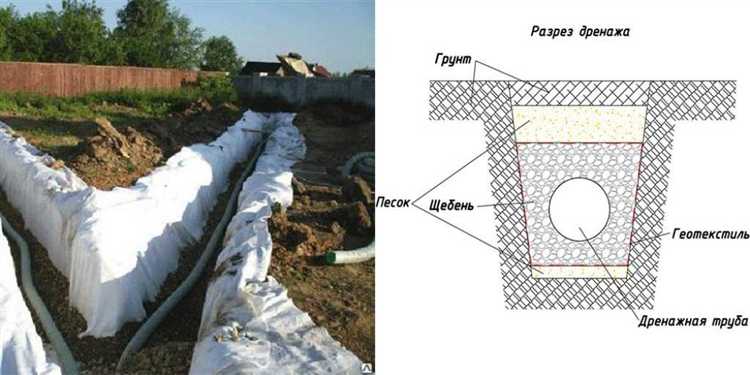

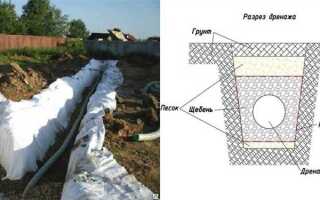

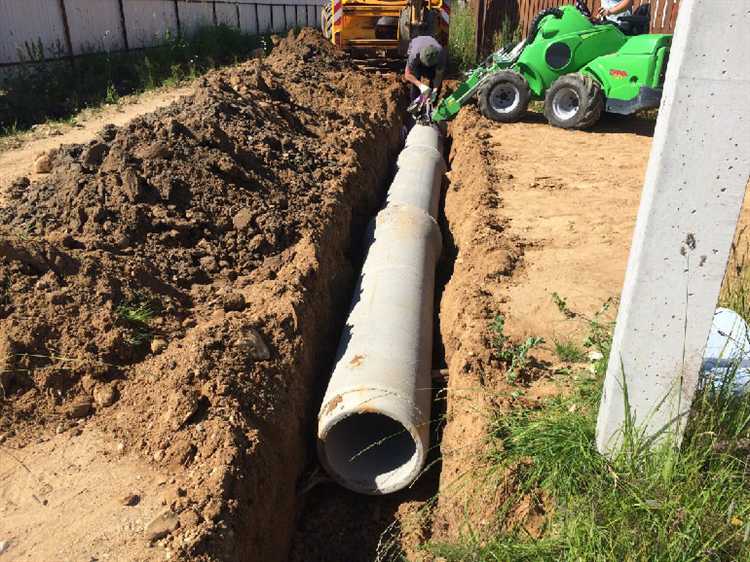

Монтаж начинают с подготовки траншеи глубиной не менее 50 см, шириной на 10-15 см больше диаметра трубы (110 мм). Основание выравнивают и уплотняют, чтобы предотвратить проседание. На дно укладывают слой песка толщиной 10-15 см для амортизации и равномерного распределения нагрузки.
Трубы укладывают в траншею с постоянным уклоном, проверяя горизонталь уровнем и рулеткой с отметками. Соединения выполняют с использованием раструбных или муфтовых элементов с уплотнительными кольцами для герметичности. Для предотвращения засоров рекомендуется установка фильтрующей сетки на входном отверстии трубы.
После укладки трубы засыпают сначала песком, тщательно утрамбовывая, затем грунтом. Засыпку ведут слоями по 10-15 см с контролем уклона после каждого этапа. Неправильный монтаж и нарушение уклона ведут к снижению эффективности дренажа и возможным повреждениям системы канализации.
Проверка герметичности и тестирование соединения дренажной трубы с канализацией
После монтажа соединения дренажной трубы диаметром 110 мм с канализационной системой необходимо провести обязательную проверку герметичности. Для этого применяется метод гидравлического или вакуумного тестирования. Гидравлический тест заключается в заполнении системы водой до уровня соединения с последующим выдерживанием под давлением в течение минимум 30 минут. В течение этого времени не допускается падение уровня воды и появление видимых протечек.
Для вакуумного теста через специальное оборудование создаётся отрицательное давление в трубе, проверяется устойчивость соединения к разгерметизации. Падение вакуума более чем на 0,02 атм за 10 минут свидетельствует о нарушении герметичности.
Перед тестированием необходимо тщательно очистить места соединений от грязи и остатков монтажных материалов. Использование уплотнительных колец из резины обеспечивает плотность, однако их состояние важно контролировать – деформированные кольца подлежат замене.
Особое внимание уделяется правильной посадке трубы в раструб канализации: зазор должен быть минимален, без перекосов. При обнаружении протечек допускается локальное использование силиконового герметика, однако он не заменяет качественную механическую стыковку.
Регулярный контроль соединения после монтажа и в процессе эксплуатации предотвращает попадание сточных вод в грунт, что критично для сохранения экологической безопасности и долговечности системы.
Уход и обслуживание места соединения дренажной трубы с канализацией
Правильное обслуживание соединения дренажной трубы диаметром 110 мм с канализационной системой обеспечивает долговечность и надежность узла, предотвращая протечки и засоры.
- Регулярный осмотр:
- Проверяйте герметичность соединения не реже одного раза в сезон, особенно после сильных дождей.
- Ищите следы влажности, трещин или деформаций в месте стыковки труб и уплотнительных элементов.
- Очистка:
- Раз в полгода очищайте место соединения от грязи, пыли и растительных остатков, которые могут препятствовать плотному прилеганию труб.
- Используйте мягкую щетку и нейтральные моющие средства, избегая агрессивной химии, которая повреждает резиновые уплотнители.
- Проверка уплотнителей:
- Резиновые кольца и манжеты требуют замены каждые 3–5 лет или при обнаружении трещин и потери эластичности.
- При установке новых уплотнителей наносите силиконовую смазку для повышения герметичности и продления срока службы.
- Контроль положения труб:
- Убедитесь в отсутствии смещения или провисания дренажной трубы, так как это увеличивает нагрузку на соединение и приводит к разрушению.
- При необходимости укрепите трубы хомутами или дополнительной опорой.
- Профилактика засоров:
- Не допускайте попадания в дренажные трубы крупных частиц и листьев, устанавливая фильтры или решетки на входе.
- Используйте специальные средства для очистки труб раз в год, чтобы предотвратить накопление осадков и органики в месте соединения.
Соблюдение этих рекомендаций значительно снижает риск аварийных ситуаций и продлевает срок эксплуатации дренажной системы и канализационного соединения.
Вопрос-ответ:
Как правильно выполнить герметичное соединение дренажной трубы диаметром 110 мм с канализационной системой?
Для надежного соединения дренажной трубы с канализацией необходимо использовать специальные муфты или переходники, предназначенные для труб диаметром 110 мм. Важно тщательно очистить торцы труб от грязи и заусенцев, нанести уплотнительное средство (например, силиконовый герметик) и аккуратно вставить трубы друг в друга. После установки стоит проверить соединение на отсутствие протечек путем подачи воды под небольшим давлением.
Какие ошибки чаще всего совершают при подключении дренажной трубы к канализационной сети и как их избежать?
Распространенные ошибки включают неправильный подбор диаметра труб, отсутствие уплотнительных элементов и недостаточную фиксацию соединения. Иногда трубы устанавливают с сильным уклоном или наоборот без него, что ведет к застою воды. Чтобы избежать проблем, нужно выбирать совместимые элементы, соблюдать технические нормы уклона (обычно 1-2%), и обеспечивать качественную герметизацию. Также важно предусмотреть возможность демонтажа для обслуживания.
Можно ли использовать обычные канализационные трубы для организации дренажа или нужны специальные изделия?
Для дренажных систем рекомендуется применять трубы с перфорацией или специальные дренажные трубы, которые обеспечивают отвод воды из грунта. Однако при подключении к общей канализации обычно применяют стандартные трубы диаметром 110 мм. Если же дренажная труба соединяется с канализацией, следует убедиться, что соединительные элементы подходят для обоих типов труб и обеспечивают плотное соединение без риска засоров.
Как обеспечить правильный уклон трубы при соединении дренажа с канализацией, чтобы избежать застой воды?
Для нормального отвода воды уклон трубы должен составлять около 2-3 см на метр длины. Это позволяет жидкости свободно стекать без застаивания. При монтаже стоит использовать уровень и измерительные приборы, чтобы обеспечить постоянный уклон по всей длине соединения. Если уклон слишком мал, возможно образование засоров и застой воды; если слишком велик — увеличивается риск повреждения труб из-за излишнего давления.
Нужно ли устанавливать дополнительные фильтры или сетки при соединении дренажной трубы с канализацией?
Установка фильтров или сеток у места соединения дренажной трубы с канализацией помогает предотвратить попадание крупного мусора и частиц грунта в канализационную систему. Это снижает риск засоров и повреждений. Обычно устанавливают простые сетчатые фильтры или пескоуловители, которые легко очищаются при необходимости. Рекомендуется проверять и чистить эти элементы регулярно для поддержания нормальной работы системы.
