Ключевым параметром, характеризующим способность электрической цепи проводить ток, является электропроводность. Эта величина, обратная сопротивлению, обозначается символом σ и измеряется в сименсах на метр (См/м). В рамках анализа цепей чаще оперируют не объемной, а проводимостью – величиной, зависящей от геометрии проводника и обозначаемой как G. Её единица измерения – сименс (С).
Проводимость рассчитывается по формуле G = 1 / R, где R – сопротивление цепи в омах. Для определения G важно точно измерить напряжение и ток: G = I / U. Например, при токе 2 А и напряжении 10 В, проводимость цепи составит 0,2 С. Такие данные позволяют не просто охарактеризовать элемент цепи, но и предсказать его поведение при изменении внешних условий.
Для точной оценки электропроводности в практических задачах рекомендуется использовать прецизионные мультиметры или мостовые схемы, минимизирующие влияние контактных сопротивлений. При анализе полупроводников и композитных материалов также учитывают температурную зависимость σ, что критично, например, при разработке датчиков или микроэлектронных компонентов.
Что такое проводимость и как она измеряется в электрических цепях
Для расчёта проводимости используется формула: G = 1 / R, где R – сопротивление в омах. Например, если сопротивление цепи составляет 10 Ом, её проводимость равна 0,1 См.
Измерение проводится с помощью омметров или мультиметров, способных работать в режиме измерения сопротивления. Полученное значение сопротивления преобразуется в проводимость по формуле. Прямое измерение в сименсах встречается редко – чаще проводят расчёт.
На точность измерений влияют температура, качество контактов, длина и сечение проводника. При высокоточных измерениях рекомендуется использовать четырёхпроводную схему, устраняющую влияние сопротивления щупов.
Для материалов с высокой проводимостью, например меди (до 5,8 × 107 См/м), важно учитывать частотные и кожные эффекты, особенно при переменном токе. В таких случаях проводят измерения с использованием переменного сигнала и импедансных анализаторов.
Роль единиц измерения Сименс при оценке проводимости
Сименс (См) – единица измерения электрической проводимости в системе СИ, обратная омам. Один сименс равен проводимости участка цепи, в котором ток 1 ампер проходит при напряжении 1 вольт. Это ключевой параметр для точного количественного анализа проводящих свойств материалов и цепей.
Использование сименсов позволяет однозначно интерпретировать результаты измерений в любых условиях, включая высокочастотные цепи и системы с переменным током. Например, проводимость медного провода длиной 1 м и сечением 1 мм² составляет приблизительно 5,8·10⁵ См/м. При проектировании цепей малых сопротивлений (менее 1 Ом) измерение в сименсах снижает погрешность за счёт работы с большими числовыми значениями.
При моделировании электрических цепей в инженерных средах (например, SPICE) сименс используется для задания параметров проводимости между узлами, что позволяет избегать неоднозначностей при расчётах с малыми сопротивлениями. В импедансных спектроскопиях и сенсорных технологиях предпочтительно использовать сименсы для повышения чувствительности измерений.
Рекомендуется применять сименсы при анализе параллельных участков цепи, где суммарная проводимость складывается линейно, в отличие от сопротивлений. Это упрощает расчёты и снижает вероятность ошибок при работе с большими наборами компонентов.

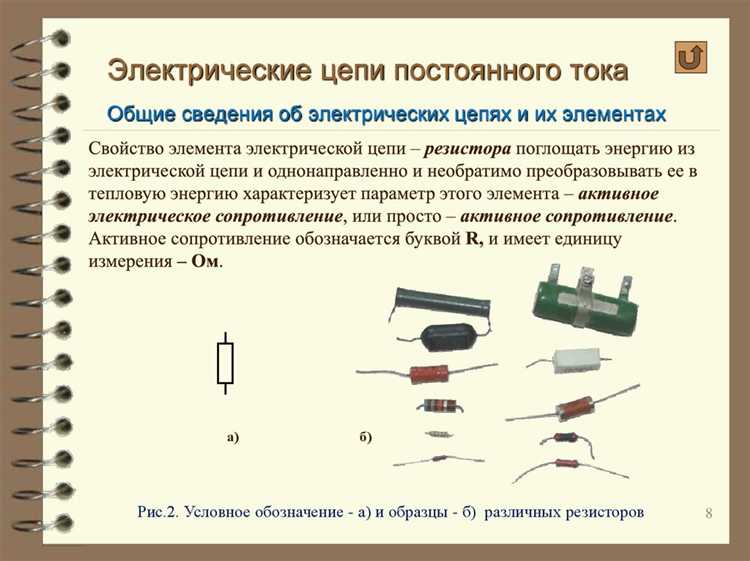

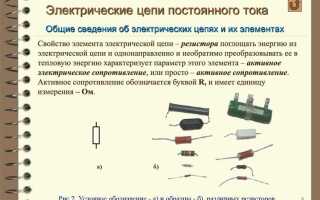

Как рассчитать проводимость на основе сопротивления
Например, если сопротивление равно 5 Ом, то проводимость: G = 1 / 5 = 0,2 См. При снижении сопротивления проводимость возрастает, что указывает на лучшее прохождение тока через данный участок цепи.
Для точного расчёта сопротивления необходимо учитывать температуру, материал проводника, его длину и площадь поперечного сечения. Эти параметры напрямую влияют на R, а значит и на значение G.
При измерении сопротивления мультиметром следует отключить питание цепи, чтобы избежать искажений. Полученное значение вводится в формулу без преобразований, если оно указано в омах.
Чем выше значение проводимости, тем эффективнее цепь передаёт электрический ток. Это критически важно при проектировании высокочастотных и силовых систем, где даже небольшие потери тока приводят к перегреву и снижению КПД.
Влияние материала проводника на величину проводимости
Проводимость проводника напрямую зависит от удельной проводимости материала, выражаемой в Сименсах на метр (С/м). Наиболее высокие значения демонстрируют серебро (6,3×107 С/м), медь (5,96×107 С/м) и золото (4,1×107 С/м). Алюминий уступает по проводимости меди, но выигрывает по массе, что делает его предпочтительным в воздушных линиях электропередач.
Наличие примесей в металле значительно снижает его проводимость. К примеру, техническая медь содержит кислород и иные включения, что уменьшает её проводимость на 5–10% по сравнению с бескислородной медью высокой чистоты. Для критичных применений (высокочастотные цепи, сверхпроводники) используют только специально очищенные материалы.
Температурная зависимость также важна: при нагревании проводимость большинства металлов падает. У меди сопротивление возрастает примерно на 0,393% на каждый градус Цельсия. Поэтому при проектировании цепей учитывают рабочую температуру, чтобы не допустить перегрева и потерь.
Для повышения проводимости применяют покрытие проводников слоем серебра или золота, особенно в соединениях и разъёмах. Это снижает контактное сопротивление и увеличивает надёжность соединений. В электронной технике используют проводники из сплавов с контролируемой проводимостью, например нихрома, где требуется стабильное сопротивление независимо от температуры.
Выбор материала проводника определяется не только его проводимостью, но и устойчивостью к коррозии, механической прочностью, стоимостью. В каждом случае проводится расчёт с учётом всех факторов, чтобы обеспечить оптимальное соотношение проводимости и эксплуатационных характеристик цепи.
Практические примеры использования проводимости в расчетах цепей
Проводимость используется для упрощения анализа параллельных соединений. Например, если два резистора R₁ = 4 Ом и R₂ = 6 Ом соединены параллельно, то их эквивалентную проводимость находят по формуле: Gэкв = G₁ + G₂ = 1/R₁ + 1/R₂ = 1/4 + 1/6 = 5/12 См. Соответственно, эквивалентное сопротивление Rэкв = 1 / Gэкв ≈ 2,4 Ом.
В цепях переменного тока, при наличии комплексных сопротивлений, проводимость принимает комплексную форму: G = 1/Z, где Z – комплексное сопротивление. Например, при Z = 3 + j4 Ом, модуль проводимости будет |G| = 1/√(3² + 4²) = 1/5 См. Такой подход важен при расчетах резонансных цепей и фильтров.
В анализе разветвленных схем проводимость позволяет применять метод узловых потенциалов. Пусть к узлу A подключены три ветви с сопротивлениями 2 Ом, 5 Ом и 10 Ом. Суммарная проводимость узла будет: GA = 1/2 + 1/5 + 1/10 = 0,8 См. Это значение используется при составлении уравнений Кирхгофа в матричном виде.
В мощных силовых установках расчет потерь энергии выполняется по формуле P = G·U². Если проводимость линии 0,02 См, а напряжение 220 В, то потери: P = 0,02 × 220² = 968 Вт. При проектировании учитывают допустимый уровень потерь и на его основе выбирают сечение проводника.
В микросхемах при анализе утечек токов важно учитывать малые значения проводимости. Например, при G = 10-9 См и напряжении 3,3 В ток утечки: I = G·U = 3,3 × 10-9 А. Эти значения критичны для энергоэффективных устройств.
Погрешности измерения проводимости и способы их минимизации
Основные источники погрешностей при измерении проводимости связаны с внешними факторами, качеством оборудования и методикой проведения эксперимента. Для повышения точности необходимо учитывать следующие моменты:
- Контактное сопротивление электродов: Из-за плохого контакта сопротивление может существенно завышать измеряемое значение. Рекомендуется использовать серебряные или платиновые электроды с тщательно подготовленной поверхностью, а также применять четырехпроводную схему измерения для исключения влияния контактных сопротивлений.
- Температурный дрейф: Проводимость сильно зависит от температуры. Измерения следует проводить при контролируемой температуре с точностью не менее ±0,1°C, либо применять температурную компенсацию с помощью калибровочных данных.
- Шум и наводки в цепи: Использование экранированных кабелей и фильтров позволяет снизить влияние электромагнитных помех. Желательно проводить измерения в условиях с минимальным уровнем внешних помех и использовать цифровые приборы с высоким уровнем подавления шума.
- Погрешности калибровки прибора: Регулярная поверка оборудования на эталонных резисторах или стандартных растворах с известной проводимостью обязательна для поддержания точности измерений.
- Геометрические параметры образца: Ошибки в определении длины и площади поперечного сечения проводника напрямую влияют на расчет проводимости. Используйте высокоточные измерительные инструменты (микрометры, штангенциркули) с погрешностью менее 0,1%.
Для систематического снижения ошибок рекомендуются следующие методы:
- Применение четырехконтактной методики измерения для исключения сопротивления электродов и соединений.
- Использование стабилизированного источника питания с минимальными пульсациями напряжения.
- Автоматизация процесса измерения с цифровой обработкой сигнала и фильтрацией шумов.
- Ведение журналов калибровок и условий эксперимента для анализа трендов и выявления систематических отклонений.
- Проведение повторных измерений с усреднением результатов для снижения случайных ошибок.
Вопрос-ответ:
Что такое физическая величина, используемая для оценки электропроводности цепи?
Физическая величина, которая характеризует способность материала проводить электрический ток, называется электропроводностью. Она показывает, насколько легко электрический заряд может перемещаться через проводник. Величина измеряется в единицах, обратных сопротивлению, и тесно связана с материалом и условиями окружающей среды.
Какие единицы измерения применяются для электропроводности?
Электропроводность обычно измеряется в сименсах на метр (См/м) в системе СИ. Этот показатель показывает, какова проводимость вещества на единицу длины и площади поперечного сечения. Иногда для удобства используют обратные единицы сопротивления, поскольку проводимость и сопротивление — взаимно обратные характеристики.
От каких факторов зависит значение электропроводности в цепи?
Значение электропроводности зависит от типа материала проводника, его структуры и температуры. Например, металлы имеют высокую проводимость за счёт свободных электронов, а у полупроводников она может меняться при добавлении примесей или изменении температуры. Также важную роль играет чистота материала и наличие дефектов.
Как измеряется электропроводность на практике?
На практике электропроводность определяют с помощью специальных приборов, которые пропускают электрический ток через образец материала и измеряют падение напряжения и ток. По этим данным вычисляют сопротивление, а затем, зная геометрические параметры образца, рассчитывают проводимость. Используют методы как постоянного, так и переменного тока для разных целей.
В чем отличие между электропроводностью и электрическим сопротивлением?
Электропроводность отражает, насколько легко электрический ток проходит через материал, тогда как электрическое сопротивление — это мера препятствия, которое материал оказывает току. Эти две величины связаны обратной зависимостью: высокая проводимость соответствует низкому сопротивлению и наоборот. Обычно их используют вместе, чтобы лучше охарактеризовать свойства цепи или материала.
