Какие виды магнитного поля бывают

Магнитное поле возникает при движении электрических зарядов. Его характер зависит от источника: постоянные магниты создают статическое магнитное поле, а переменные токи – переменное. Отличие между ними определяется не только структурой поля, но и его воздействием на окружающие объекты.

Статическое магнитное поле формируется постоянными магнитами или прямолинейным током. Его силовые линии замкнуты, направлены от северного полюса к южному, и не изменяются во времени. Такое поле используется в магнитных замках, датчиках Холла, устройствах хранения данных.

Переменное магнитное поле возникает при переменном токе, частота которого определяет скорость изменения поля. Оно порождает вихревые токи и индуцирует напряжение в замкнутых контурах. Это явление лежит в основе работы трансформаторов, электродвигателей, индукционных печей.

Радиоволновое магнитное поле – компонент электромагнитной волны, распространяющейся в пространстве. В радиодиапазоне магнитная составляющая взаимодействует с проводниками и антеннами. Для минимизации потерь в такой среде необходим подбор подходящих частот и конфигураций проводников.

При проектировании устройств с магнитными компонентами важно учитывать направление вектора магнитной индукции, структуру поля и влияние материалов на распределение силовых линий. Использование ферромагнетиков усиливает поле, но требует контроля насыщения, особенно в переменных режимах.

Как распознать магнитное поле постоянного магнита на практике

Для выявления магнитного поля постоянного магнита используют простые методы, основанные на взаимодействии магнитного поля с физическими объектами. Наиболее надёжные – применение компаса, железных опилок и датчиков Холла.

Компас: стрелка компаса отклоняется вблизи магнита. При медленном приближении компаса к объекту можно определить не только наличие поля, но и полярность полюсов. Северный конец стрелки всегда указывает на южный магнитный полюс исследуемого магнита.

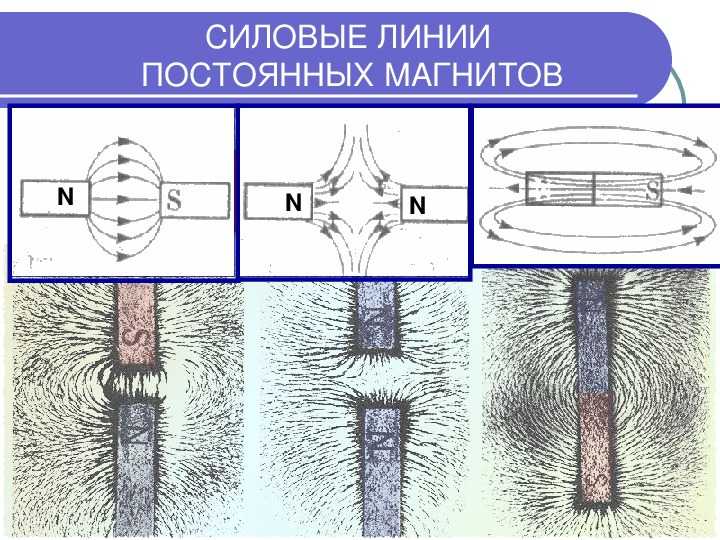

Железные опилки: если рассыпать их на лист бумаги и подложить под него магнит, частицы выстроятся вдоль силовых линий. Это позволяет визуализировать форму поля. Линии выходят из северного полюса и входят в южный, образуя характерный рисунок.

Датчики Холла: фиксируют величину магнитной индукции в конкретной точке. Это позволяет получить количественные значения и точно локализовать зоны с максимальной интенсивностью поля.

Сравнение методов:

На практике часто комбинируют визуализацию (опилки) с измерением (датчик), что даёт полное представление о распределении поля вокруг постоянного магнита.

Особенности магнитного поля вокруг проводника с током

Магнитное поле, создаваемое прямолинейным проводником с током, имеет цилиндрическую симметрию. Линии магнитной индукции замкнуты, ориентированы по окружностям, центр которых совпадает с осью проводника. Направление этих линий определяется правилом правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление поля.

Индукция поля уменьшается обратно пропорционально расстоянию от проводника: B = (μ₀I)/(2πr), где B – магнитная индукция, μ₀ – магнитная постоянная, I – сила тока, r – расстояние до проводника. Это уравнение справедливо в вакууме или воздухе и при условии, что проводник достаточно длинный по сравнению с расстоянием наблюдения.

При использовании проводников сложной формы (петли, соленоиды) возникает более сложное распределение поля. Вокруг петли с током поле похоже на поле короткого магнита с выраженными северным и южным полюсами. Внутри длинного соленоида индукция почти постоянна и направлена вдоль оси, снаружи – стремится к нулю.

Для уменьшения влияния внешних магнитных помех при создании точных измерительных схем рекомендуется использовать парные проводники с токами противоположного направления (токовая петля), обеспечивающие частичную компенсацию внешнего поля.

При проектировании электрических цепей важно учитывать плотность тока: при высоких значениях поле усиливается, что может приводить к паразитным наводкам. Экранирование с помощью ферромагнитных материалов позволяет локализовать поле и снизить уровень электромагнитных помех.

Применение вихревых магнитных полей в индукционных устройствах

В индукционных плитах вихревое поле генерируется катушкой, расположенной под стеклокерамической поверхностью. Частота генератора подбирается в диапазоне 20–100 кГц, что обеспечивает локальный нагрев посуды с минимальным воздействием на окружающие элементы. Для повышения КПД используется автоматическая подстройка частоты под параметры нагрузки.

Вихревые поля применяются также в бесконтактных тормозных системах, где наведённые токи в проводнике создают противодействующее магнитное поле. Это используется, например, в тормозах лифтов и транспортных систем. Особое внимание уделяется выбору материала якоря – предпочтение отдается сплавам с высокой электропроводностью и минимальными потерями на гистерезис.

В металлургии индукционные установки используют вихревые поля для плавки и легирования. За счёт точного контроля мощности и частоты обеспечивается равномерное перемешивание расплава, что критично для получения однородного состава. Частоты варьируются от нескольких килогерц до мегагерц в зависимости от глубины проникновения поля и размеров заготовки.

В конструкции индукционных установок особое значение имеет экранировка и охлаждение катушек, чтобы избежать паразитных потерь и тепловой деформации. Применение ферромагнитных концентраторов позволяет направить вихревое поле строго в нужную зону, увеличивая эффективность устройства.

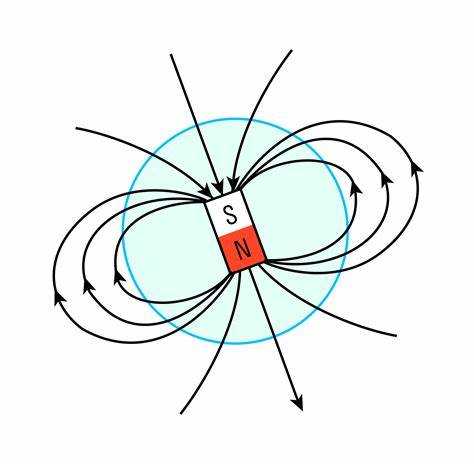

Роль магнитного поля Земли в навигационных системах

Магнитное поле Земли используется в навигации как основной ориентир для магнитных компасов, включая электронные версии, встроенные в современные устройства. Направление магнитного меридиана позволяет определять азимут, что критично для автономной навигации в районах без доступа к спутниковым сигналам.

Смещение магнитного полюса с годами требует регулярного обновления магнитных моделей, таких как Всемирная магнитная модель (WMM), используемая в авиации, судоходстве и военных системах. Последнее обновление WMM показало, что магнитный север смещается со скоростью около 55 км в год в сторону Сибири, что влияет на точность навигации без своевременной коррекции данных.

Системы автоматического управления, включая дроны и автономные транспортные средства, используют магнитометры для удержания курса. Рекомендуется калибровка магнитометра при смене региона или рядом с источниками электромагнитных помех. Для снижения ошибок важно учитывать магнитное склонение – угол между истинным и магнитным севером, особенно в высоких широтах, где отклонения могут достигать десятков градусов.

На подводных аппаратах магнитные датчики часто остаются единственным источником направления при отсутствии GPS. Использование дифференциальной магнитометрии позволяет не только ориентироваться, но и обнаруживать объекты по искажению локального поля.

Для повышения точности рекомендуется интеграция данных магнитометра с инерциальными и спутниковыми системами. Это снижает влияние локальных аномалий и кратковременных возмущений магнитосферы, вызванных солнечной активностью.

Как изменяется магнитное поле в соленоиде при разных токах

Магнитное поле внутри соленоида пропорционально силе тока, проходящего через его обмотку. При увеличении тока поле усиливается линейно: если силу тока удвоить, индукция также удвоится. Это справедливо при постоянной плотности витков и длине катушки.

Формула B = μ₀nI, где B – магнитная индукция, μ₀ – магнитная постоянная (4π × 10⁻⁷ Тл·м/А), n – число витков на метр, I – ток, описывает прямую зависимость. При n = 1000 витков/м и I = 2 А получаем B ≈ 2,51 мТл.

Если ток увеличивать выше определённого порога, при слишком высоких значениях появляется нагрев проводника, что влияет на сопротивление и вызывает искажение линейной зависимости. Также при использовании сердечника магнитная проницаемость μ материала вносит дополнительные нелинейные эффекты из-за насыщения.

Рекомендация: при расчётах учитывайте реальное сопротивление обмотки и тепловые потери, особенно при токах выше 5 А. Для устойчивого поля при переменном токе используйте стабилизированный источник питания с низким уровнем пульсаций.

Использование переменного магнитного поля в трансформаторах

• Частота переменного поля: В стандартных сетях частота переменного магнитного поля составляет 50 или 60 Гц. Эта величина определяет размеры сердечника и характеристики обмоток, влияя на потери и эффективность трансформатора.
• Индукция магнитного поля: Максимальная индукция в сердечнике трансформатора обычно ограничивается значением около 1,2–1,5 Тесла для железосиликоновых сплавов. Превышение этой величины приводит к насыщению сердечника и росту тепловых потерь.
• Материал сердечника: Использование низкокоэрцитивных материалов с высокой магнитной проницаемостью снижает потери на гистерезис и вихревые токи, повышая КПД устройства.

Правильное проектирование переменного магнитного поля в трансформаторе включает:

1. Оптимизацию геометрии сердечника для равномерного распределения магнитного потока и минимизации магнитного сопротивления.
2. Использование ламинированных сердечников для снижения вихревых токов, что уменьшает тепловыделение.
3. Подбор числа витков и сечения проводников с учетом требуемого напряжения и тока для достижения заданных рабочих параметров.

Контроль и анализ переменного магнитного поля помогает выявлять аномалии, такие как перегрузки и неполадки изоляции. При эксплуатации рекомендуется периодически измерять индукцию и токи магнитного поля с помощью датчиков, чтобы поддерживать стабильность работы и предотвращать преждевременный износ оборудования.

Вопрос-ответ:

Какие основные виды магнитного поля существуют и чем они отличаются?

Существует несколько типов магнитных полей, которые различаются по источникам и характеристикам. Постоянное магнитное поле создаётся постоянными магнитами или постоянным электрическим током и отличается стабильностью по времени. Переменное магнитное поле возникает при переменном токе или изменении магнитного потока и меняется по интенсивности и направлению. Ещё существует Земное магнитное поле, которое представляет собой естественное поле, создаваемое движением расплавленного металла в ядре планеты. Каждый тип имеет свои особенности, влияющие на область применения и поведение в различных условиях.

Как формируется магнитное поле вокруг проводника с током?

Магнитное поле вокруг проводника возникает вследствие движения электрических зарядов — электрического тока. Направление силовых линий поля определяется правилом правой руки: если большой палец указывает направление тока, то согнутые пальцы покажут направление магнитных линий. Интенсивность поля зависит от силы тока и расстояния до проводника — с удалением поле ослабевает. Такой тип магнитного поля является переменным, если ток меняет своё значение или направление.

Почему постоянное магнитное поле считается более стабильным по сравнению с переменным?

Постоянное магнитное поле создаётся источниками с неизменным магнитным моментом, например, постоянными магнитами или постоянным током. Из-за отсутствия колебаний и изменений направления его характеристики остаются постоянными во времени. В то время как переменное магнитное поле формируется при изменяющемся токе или движении источника, что приводит к периодическим изменениям величины и направления поля. Эта стабильность позволяет использовать постоянные поля в приборах, где нужна устойчивость и точность.

В чём особенности магнитного поля Земли и почему оно важно для жизни?

Магнитное поле Земли создаётся движением жидкого металла в её ядре и распространяется далеко за пределы планеты. Оно защищает атмосферу от воздействия солнечного ветра и космической радиации, которые могли бы повредить живые организмы. Кроме того, это поле используется многими животными для ориентации в пространстве. Его структура напоминает дипольное поле, но с некоторыми вариациями, связанными с изменениями в ядре и внешними воздействиями.

Как переменное магнитное поле влияет на бытовую технику и почему это важно учитывать?

Переменное магнитное поле, создаваемое электрическими сетями и устройствами, может вызывать наводки и электромагнитные помехи в чувствительной электронике. Это может привести к сбоям в работе приборов, снижению качества сигнала и даже повреждениям. Поэтому при проектировании техники учитываются методы экранирования и фильтрации, чтобы минимизировать влияние переменных полей. Понимание свойств таких полей помогает создавать более надёжные и безопасные устройства.

Какие существуют основные виды магнитного поля и чем они отличаются друг от друга?

Магнитные поля бывают нескольких видов, в зависимости от источника и характера поля. Первое — постоянное магнитное поле, создаваемое постоянными магнитами или постоянным током, его линии замкнуты и не изменяются со временем. Второй вид — переменное магнитное поле, которое возникает при переменном токе, и его параметры (направление и сила) меняются со временем. Третий тип — индукционное магнитное поле, возникающее в результате изменения магнитного потока через контур, что лежит в основе работы трансформаторов и электродвигателей. Каждый вид поля имеет свои особенности в распределении, силе и способах использования, что влияет на применение в различных технических и научных задачах.
