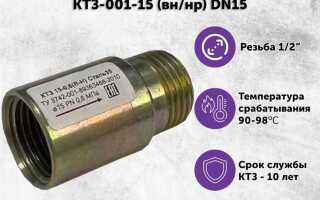

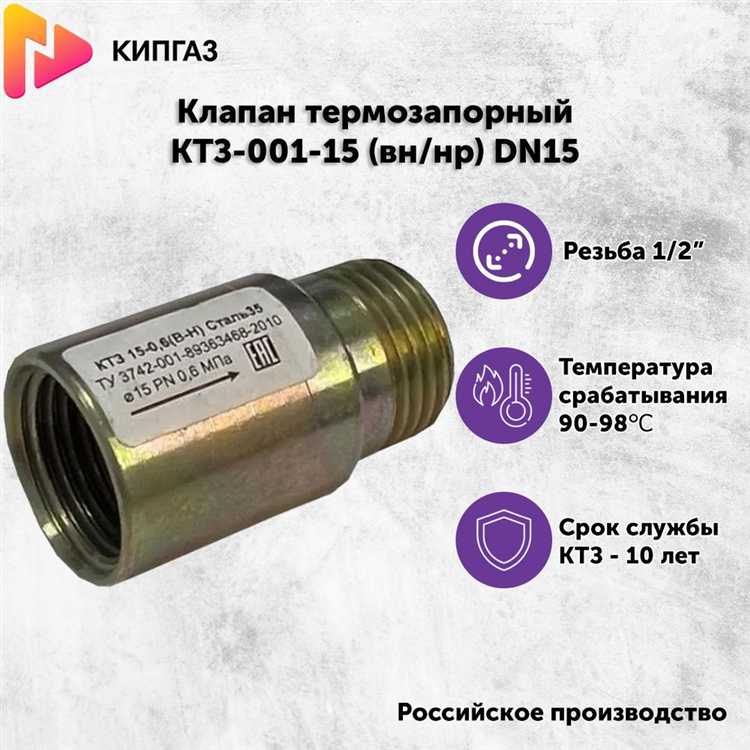

Термозапорный газовый клапан представляет собой устройство, предназначенное для автоматического перекрытия подачи газа при превышении заданной температуры. Его ключевая функция – обеспечение безопасности газового оборудования, предотвращая возможность возгорания и аварийных ситуаций.
Принцип работы основан на термочувствительном элементе, который при достижении критической температуры мгновенно блокирует поток газа. Это позволяет исключить дальнейшее нагревание и потенциальный взрыв в случае неисправности горелки или других компонентов системы.
Основное применение термозапорных клапанов – в газовых котлах, отопительных системах и промышленном оборудовании, где необходима надежная защита от перегрева. Выбор клапана должен учитывать рабочее давление, максимальную температуру срабатывания и соответствие нормативным требованиям для конкретного типа установки.
Принцип работы термозапорного газового клапана в бытовых системах
Термозапорный газовый клапан предназначен для автоматического прекращения подачи газа при превышении заданной температуры, обеспечивая безопасность эксплуатации бытовых газовых приборов. В основе работы лежит температурный элемент, чаще всего биметаллическая пластина или термочувствительный спиральный элемент.
- При нормальных условиях клапан открыт, газ свободно поступает к горелке.
- При достижении критической температуры (обычно в диапазоне 70–90 °C) термочувствительный элемент деформируется, сдвигая запорный механизм.
- Запорный механизм перекрывает газовый канал, прекращая подачу газа.
- После охлаждения элемента до безопасного уровня клапан возвращается в исходное положение, открывая подачу газа.
Монтаж клапана должен обеспечивать точный контакт с контролируемой поверхностью – это гарантирует своевременное срабатывание. Рекомендуется использовать клапаны с калиброванной температурой срабатывания, чтобы избежать ложных отключений при кратковременных перегревах.
При выборе термозапорного клапана обращайте внимание на:
- Диапазон рабочих температур;
- Совместимость с типом газа и давлением в системе;
- Наличие сертификатов безопасности и соответствие нормативам;
- Конструктивное исполнение, обеспечивающее минимальное гидравлическое сопротивление.
Термозапорный клапан в бытовых системах значительно снижает риск аварийных ситуаций, предотвращая утечку газа при перегреве оборудования, что особенно актуально для газовых колонок, котлов и плит.
Критерии выбора термозапорного клапана для газового оборудования
Первый важный критерий – соответствие клапана типу газа. Для природного и сжиженного газа требуются разные материалы уплотнений и конструкции, устойчивые к специфическим химическим свойствам и давлению. Использование клапана, не адаптированного под конкретный газ, увеличивает риск утечек и выхода из строя.
Давление рабочего газа должно строго соответствовать максимальному допустимому давлению клапана. Выбор устройства с запасом по давлению не менее 20% гарантирует стабильность работы и долговечность без аварийных ситуаций.
Температурный диапазон эксплуатации критичен: клапан должен сохранять герметичность и функциональность при температуре окружающей среды и нагреве газового оборудования. Для бытовых котлов обычно выбираются клапаны, рассчитанные на диапазон от -20°С до +60°С, для промышленного применения – расширенные до -40°С и выше +80°С.
Тип управления – электрический или механический – подбирается в зависимости от схемы автоматики. Механические клапаны предпочтительны при отсутствии электропитания, электрические – для интеграции с системой дистанционного контроля.
Производительность клапана должна обеспечивать пропускную способность газа, соответствующую максимальной нагрузке оборудования. Недостаточная пропускная способность приводит к снижению эффективности работы и возможным остановкам.
Качество сборки и наличие сертификаций безопасности (например, ГОСТ, EN, UL) подтверждают надежность изделия. Рекомендуется выбирать клапаны с документально подтвержденными испытаниями на герметичность и ресурс не менее 10 тысяч циклов срабатывания.
Методы монтажа и подключения термозапорных клапанов в газовых установках

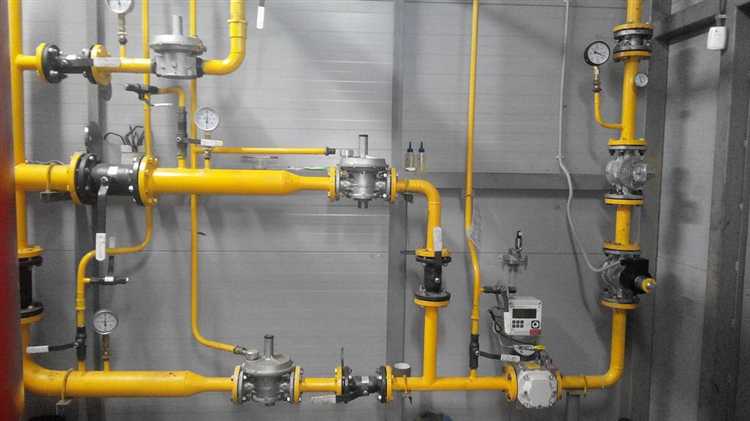

Установка термозапорного клапана производится на участке газопровода, ближайшем к оборудованию, которое требует защиты от перегрева и обратного потока газа. Клапан монтируется в горизонтальном положении, при этом ось запорного механизма должна располагаться строго вертикально для корректной работы термодатчика.
Перед монтажом необходимо проверить герметичность уплотнительных поверхностей и целостность корпуса клапана. Соединение с трубопроводом осуществляется резьбовыми фитингами с применением герметиков на основе фторопластовой нити или специальных паст. Запрещается использовать материалы, способные вступать в реакцию с газом и нарушать герметичность.
Подключение термозапорного клапана требует обязательного присоединения термочувствительного элемента (термодатчика) в непосредственной близости от нагревающегося узла. Рекомендуемая длина капиллярной трубки не должна превышать 3 метров, чтобы минимизировать задержку срабатывания.
Монтаж проводится с учетом направления потока газа, указанного стрелкой на корпусе клапана. Нарушение ориентации приводит к неправильной работе и ускоренному износу запорного механизма.
После установки необходимо провести испытания герметичности под давлением, соответствующим эксплуатационным параметрам установки, и проверить работоспособность клапана путем моделирования перегрева.
Обеспечение безопасности с помощью термозапорного газового клапана
Для надежной работы клапана необходимо соблюдать следующие технические требования: рабочая температура окружающей среды должна находиться в диапазоне от -20 до +60 °C, а давление газа – от 0,5 до 5 кПа. Установка клапана должна осуществляться только на специально предназначенные места с учетом рекомендаций производителя, чтобы избежать механических повреждений и нарушений герметичности.
Рекомендуется регулярно проводить техническое обслуживание клапана не реже одного раза в год: проверять исправность термобиметаллической пластины, состояние уплотнителей и работоспособность электромагнитного узла. При обнаружении коррозии, заедания или деформаций необходимо немедленно заменить клапан, так как эти дефекты могут привести к отказу запорного механизма.
Использование термозапорных клапанов с сертификатами соответствия нормам безопасности (ГОСТ, EN) обеспечивает контроль качества и снижает риски аварийных ситуаций. Важно также предусмотреть установку клапанов с двойным запиранием или с функцией ручного аварийного закрытия для объектов с повышенными требованиями безопасности.
Типичные неисправности и способы диагностики термозапорных клапанов
Основные неисправности термозапорных клапанов связаны с нарушением работы термочувствительного элемента, засорением механизма или повреждением уплотнительных элементов. Каждая неисправность требует специфического подхода к диагностике и ремонту.
1. Невозможность закрытия клапана может быть вызвана повреждением термочувствительного элемента, что приводит к его неисправности. Для диагностики следует проверить термопару на наличие повреждений и корректность ее работы при изменении температуры. Если термопара исправна, следует осмотреть механические части клапана на наличие загрязнений или износа. Очистка от грязи и восстановление герметичности может решить проблему.
2. Протекание газа через клапан в закрытом положении свидетельствует о нарушении герметичности уплотнителей. В этом случае необходимо проверить состояние прокладок и уплотнительных колец. Если они изношены, потребуется их замена. Также важно проверить состояние седла клапана, на котором может быть образован налет или повреждения, влияющие на герметичность.
3. Сложности с открытием клапана могут быть вызваны механическими проблемами в приводе клапана или термопарой, которая не подает нужное сигнализирующее значение. В первую очередь стоит проверить работу термопары и системы управления клапаном, а затем осмотреть механизм открывания на наличие повреждений или загрязнений.
4. Появление посторонних звуков или вибрации указывает на износ движущихся частей или наличие инородных частиц в механизме клапана. Диагностика включает визуальный осмотр всех подвижных частей, чистку и смазку, а также проверку креплений и соединений на наличие люфта.
5. Нестабильная работа клапана при изменении температуры часто связана с неправильно настроенной термопарой или неисправностью термочувствительного элемента. Для диагностики следует провести замеры температуры и проверить отклик термопары. Если реакция элемента не соответствует заданной температуре, потребуется его замена.
Каждая из вышеперечисленных неисправностей требует внимательной проверки и диагностики с использованием специальных приборов, таких как манометры для проверки давления и термометры для оценки температуры в системе. Рекомендуется проводить регулярное техническое обслуживание клапанов для предотвращения возможных поломок.
Регламент технического обслуживания термозапорных газовых клапанов
Техническое обслуживание термозапорных газовых клапанов направлено на обеспечение их надежной работы и предотвращение аварийных ситуаций. Основные мероприятия по обслуживанию включают регулярные осмотры, чистку, проверку функциональных характеристик и замену изношенных элементов.
1. Осмотр клапанов проводится не реже одного раза в год. Особое внимание уделяется состоянию внешней части устройства, целостности корпуса, трубопроводных соединений и герметичности соединений с газовыми трубами. Осмотр должен быть проведен в период, когда клапан не подвергается эксплуатации.
2. Проверка работоспособности клапана заключается в проверке его реакций на изменение температуры и давления, а также на изменение электрических параметров в случае наличия автоматических управляющих систем. Необходимо убедиться в корректной работе датчиков температуры и давления, а также в их точности. Термозапорный клапан должен своевременно реагировать на изменения данных параметров, обеспечивая герметичность газовой системы.
3. Очистка клапана от загрязнений выполняется при необходимости. Для этого используется мягкая щетка и специальные чистящие растворы, не повреждающие чувствительные детали. Механические загрязнения, такие как пыль, грязь или отложения на рабочих частях, могут повлиять на нормальную работу клапана, снизив его эффективность.
4. Проверка герметичности клапана проводится с использованием специального газоанализатора или мыльного раствора. Осуществляется проверка соединений на предмет утечек газа. Если утечка обнаружена, требуется немедленно провести замену уплотнительных элементов или всей детали, если это необходимо.
5. Замена изношенных или поврежденных частей производится в зависимости от состояния клапана. Это могут быть уплотнительные кольца, мембраны, датчики, приводные механизмы. Все работы должны выполняться квалифицированным специалистом с использованием оригинальных запасных частей.
6. Регулярная проверка технической документации и соблюдение инструкций производителя по обслуживанию являются обязательными для обеспечения долговечности и надежности работы термозапорных газовых клапанов. Производитель может рекомендовать специфические мероприятия по обслуживанию в зависимости от модели и условий эксплуатации устройства.
7. Важно проводить испытания клапана на соответствие нормативным требованиям в случае капитальных ремонтов или замены ключевых элементов. Эти проверки могут быть регламентированы государственными стандартами и стандартами безопасности газоснабжения.
Соблюдение регламента технического обслуживания термозапорных газовых клапанов значительно снижает вероятность поломок и утечек, что гарантирует безопасность эксплуатации газовых систем.
Вопрос-ответ:
Зачем вообще нужен термозапорный клапан в газовой системе?
Термозапорный клапан устанавливается для автоматического перекрытия подачи газа при превышении определённой температуры. Это защитное устройство, которое срабатывает, если, например, происходит пожар или перегрев оборудования. Его задача — минимизировать риск утечки газа и последующих взрывов или возгораний. Он не управляется вручную — срабатывание происходит автоматически за счёт чувствительного к температуре элемента.
Где именно устанавливается термозапорный клапан и с чем он должен быть соединён?
Клапан монтируется на газопроводе, как правило, до входа газа в котёл или другое оборудование. Он устанавливается рядом с источником тепла или внутри корпуса оборудования, где возможен резкий нагрев в случае неисправности. Также клапан может быть объединён с термочувствительным элементом, который расположен ближе к зоне нагрева, а сам запорный механизм — на трубе. Таким образом достигается точная реакция на повышение температуры.
