Пресс фитинги являются одним из самых надежных и удобных решений для монтажа трубопроводных систем. Они позволяют быстро и без лишних затрат выполнить соединения с высоким уровнем герметичности. Для того чтобы правильно работать с пресс фитингами, необходимо соблюдать несколько ключевых этапов, начиная от выбора подходящих компонентов и заканчивая проверкой качества соединений.
1. Подготовка труб – это первый и важнейший шаг в работе с пресс фитингами. Перед монтажом труб необходимо тщательно очистить их от загрязнений и отрезать по нужной длине. Для этого используйте качественные резаки или ножовки с мелким зубом. После обрезки края труб должны быть ровными, без заусенцев, что обеспечит надежное соединение. При необходимости, края труб можно обработать специальной заусенцеотъемной щеткой.
2. Выбор пресс фитингов зависит от диаметра труб и условий эксплуатации системы. Для стандартных водопроводных и отопительных систем чаще всего применяют фитинги из нержавеющей стали или меди. Важно правильно подобрать фитинг под материал трубы, так как это напрямую влияет на долговечность и герметичность соединений.
3. Монтаж фитингов осуществляется с использованием пресс-муфт. Важно не перепутать их с другими типами фитингов, например, с резьбовыми. Муфта должна быть надета на трубу до конца, а затем при помощи пресс-клещей выполнено сжатие. Клещи должны быть правильно настроены, чтобы давление на соединение было равномерным. При этом следите за тем, чтобы инструмент не вышел из строя и обеспечивал необходимое усилие для надежного сжатия.
4. Проверка качества соединений – это последний, но не менее важный шаг. После выполнения всех операций необходимо провести тестирование системы. Для этого лучше всего использовать гидравлические или пневматические испытания. При обнаружении даже малейших утечек следует повторно пройти процедуру монтажа.
Работа с пресс фитингами требует внимательности и точности, но при соблюдении всех рекомендаций процесс станет быстрым и эффективным. Следуя этим шагам, вы сможете создать надежные и долговечные соединения, которые прослужат многие годы без необходимости в ремонте или замене.
Выбор подходящих пресс фитингов для вашего проекта
При выборе пресс фитингов важно учитывать несколько ключевых факторов, чтобы обеспечить долговечность и безопасность системы. Рассмотрим основные аспекты, на которые следует обратить внимание при выборе фитингов.
- Тип материала труб: Пресс фитинги должны быть совместимы с материалом труб, которые вы планируете использовать. Для металлических труб (например, из меди или стали) выбирайте фитинги, предназначенные для работы с конкретным металлом. Для пластиковых труб используйте фитинги, специально разработанные для таких материалов, чтобы избежать деформаций и утечек.
- Диаметр труб: Фитинги должны подходить к диаметру труб, который используется в вашем проекте. Погрешности в диаметре могут привести к неправильной герметизации и утечкам. Перед покупкой всегда точно измеряйте диаметр труб.
- Система крепления: Пресс фитинги могут быть с различными типами соединений, такими как обжимные, эксцентриковые или с манжетами. Выбирайте тот тип, который наиболее подходит для вашего оборудования и условий эксплуатации.
- Рабочие условия: Оцените температуру и давление, которым будут подвергаться соединения. Для систем, работающих при высоких температурах или давлении, лучше выбирать фитинги с дополнительной устойчивостью к этим условиям.
- Тип соединения: Пресс фитинги могут иметь разные типы соединений, включая прямые, угловые, тройники и переходники. Выбирайте те, которые соответствуют проектируемой схеме трубопровода.
Тщательно анализируя эти параметры, вы сможете выбрать пресс фитинги, которые обеспечат надежную и долговечную работу всей системы трубопроводов.
Подготовка труб к соединению с пресс фитингами
Перед установкой пресс фитингов необходимо тщательно подготовить трубы. Это критичный этап, который обеспечит надежность и долговечность соединений.
1. Обрезка труб: трубы должны быть отрезаны строго по перпендикуляру, без заусенцев и повреждений. Для этого используйте трубный резак или ножовку с мелкими зубьями. Неровности на срезе могут привести к плохому соединению, что повысит риск утечек.
2. Удаление заусенцев: после обрезки труб на их концах могут остаться заусенцы. Их нужно удалить с помощью трубной пилы или файла. Это предотвратит повреждение уплотнителей в пресс фитингах, а также облегчит установку фитинга на трубу.
3. Чистка труб: перед соединением важно очистить поверхность трубы от грязи, пыли и остатков масла, которые могут присутствовать на материале. Используйте чистую ткань или специальное средство для обезжиривания.
4. Измерение длины трубы: каждый фитинг требует точного выбора длины трубы для правильной установки. После того как труба очищена, измерьте и отметьте нужную длину для установки фитинга. Точное измерение важно для того, чтобы избежать необходимости в дополнительной подгонке и обеспечить правильную посадку фитинга.
5. Подготовка к сжатию: после того как труба подготовлена, можно приступать к установке фитинга. Для этого трубу нужно вставить в пресс фитинг, убедившись, что она правильно заходит в корпус и достигает необходимой глубины для обеспечения плотного соединения.
Инструменты, необходимые для работы с пресс фитингами
Для монтажа систем водоснабжения и отопления с использованием пресс фитингов требуется специализированный инструмент. Основные инструменты включают:
Пресс-клещи – это основной инструмент для зажима фитингов на трубах. Они обеспечивают нужную силу сжима, гарантируя герметичность соединения. При выборе пресс-клещей учитывайте их совместимость с типом фитингов и материалом труб. Некоторые модели имеют сменные головки для работы с различными диаметрами труб.
Пресс-ножницы – инструмент для точной и аккуратной резки труб. Ножницы обеспечивают ровный срез, что исключает повреждения трубы и фитинга при соединении. Рекомендуются ножницы с усиленным механизмом и возможностью регулировки длины среза.
Калибратор – используется для выравнивания среза трубы перед установкой фитинга. Он помогает избежать проблем с герметичностью соединения, обеспечивая правильную форму торца трубы.
Гаечный ключ – необходим для установки и закрепления фитингов с наружной резьбой, а также для регулировки давления при соединении с трубой. Выбирайте ключ с возможностью точной настройки момента затяжки.
Уровень – инструмент для проверки горизонтальности или вертикальности установки труб. Это важно для обеспечения долговечности и правильной работы всей системы.
Тестер давления – используется для проверки герметичности системы после монтажа. С его помощью можно убедиться, что соединения не пропускают воду и выдерживают заданное давление.
Необходимо также соблюдать регулярную калибровку инструментов для поддержания их точности и надежности. Рекомендуется использовать инструменты от проверенных производителей, что значительно повышает качество монтажа.
Техника правильного монтажа пресс фитингов
Правильный монтаж пресс фитингов требует тщательной подготовки и внимательности на каждом этапе. Важно следовать последовательности действий, чтобы обеспечить надежность соединения и избежать протечек.
- Подготовка труб
- Перед монтажом очистите трубы от загрязнений, ржавчины и масла. Это гарантирует качественное соединение и предотвращает повреждения уплотнителей.
- Если используете металлические трубы, убедитесь в отсутствии микротрещин и деформаций. Для пластиковых труб проверьте на наличие дефектов.
- Обрежьте трубку под углом 90° с помощью специального инструмента для резки. Не используйте ножовку, так как она может повредить край трубы.
- Установка пресс фитинга
- Нанесите специальную смазку на уплотнитель фитинга, чтобы избежать его повреждения во время монтажа.
- Убедитесь, что фитинг полностью вошел в трубу до упора. Проверьте, что труба не выступает за пределы фитинга.
- Контролируйте правильность установки фитинга, проверяя, что труба зафиксирована в центральной части фитинга.
- Прессовка
- Используйте пресс-инструмент, соответствующий размеру фитинга. Для качественного соединения важно правильно выбрать насадки.
- Перед прессовкой дважды проверьте, что труба и фитинг установлены правильно, без перекосов.
- Не применяйте чрезмерное усилие при прессовке – это может привести к повреждению фитинга или трубу.
- После прессовки убедитесь, что соединение не имеет зазоров и что прессованный участок равномерно сжат по всему диаметру.
- Проверка соединений
- После монтажа всегда проводите гидравлическое испытание системы под давлением. Это позволит выявить потенциальные утечки.
- Если система находится под давлением, следите за тем, чтобы не было отклонений от нормы.
Важное замечание: следите за качеством используемых материалов и инструментов. Недоброкачественные фитинги и трубы могут привести к утечкам и аварийным ситуациям.
Как проверить качество соединения пресс фитинга
После монтажа системы с использованием пресс фитингов важно убедиться в надежности каждого соединения. Для этого существует несколько методов контроля, которые позволяют исключить возможные утечки и дефекты в соединении.
1. Визуальный осмотр: Проверьте, чтобы пресс-фитинг был установлен без перекосов и с правильным ориентированием. Убедитесь, что на поверхности фитинга нет повреждений, трещин или коррозии. Также важно, чтобы обжим был выполнен равномерно по всей окружности трубопровода.
2. Проверка обжима: С помощью инструмента для обжима убедитесь, что фитинг зафиксирован на трубе должным образом. Для этого можно использовать специальный индикатор, который показывает степень сжатия. Недостаточный обжим может привести к протечкам, а слишком сильный – к повреждениям материала.
3. Тест под давлением: Прокачайте систему под рабочим давлением, чтобы проверить герметичность соединений. При этом важно следить за возможными изменениями давления и признаками утечек. При возникновении падения давления следует провести дополнительные проверки на участках возможных дефектов.
4. Использование газового теста: Применение газа (например, азота) для проверки герметичности соединений – более чувствительный метод. Газ позволяет легче обнаружить малейшие утечки, поскольку пузырьки будут видны на месте дефекта.
5. Тепловизионное обследование: Для более сложных и высокотехнологичных систем можно использовать тепловизоры, которые позволяют обнаружить места утечек, поскольку теплоотдача на этих участках будет отличаться от нормальной.
6. Протечка через индикатор: В случае сомнений в герметичности фитинга можно установить индикатор протечек, который будет выявлять утечку жидкости или газа, если она случится.
Проводя эти проверки, можно гарантировать, что соединение пресс фитинга выполнено качественно, а система будет функционировать без утечек в течение длительного времени.

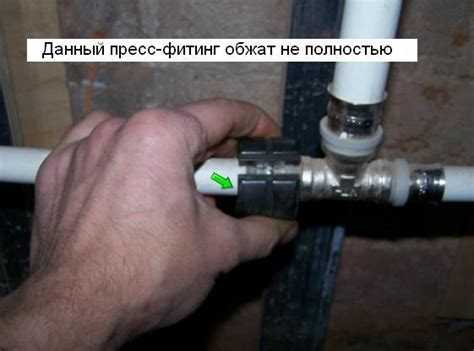

Что делать, если пресс фитинг не устанавливается корректно
Если пресс фитинг не устанавливается корректно, сначала проверьте несколько важных аспектов. Основная причина, по которой фитинг может не сесть, заключается в неправильной подготовке трубки или компонента. Убедитесь, что труба чистая, не имеет вмятин и не повреждена. Очищайте её от грязи и коррозии, особенно в местах соединения с фитингом.
Проверьте, что труба правильно вставлена в фитинг до упора. Если труба не вошла полностью, соединение не будет герметичным. Важно использовать трубу подходящего диаметра, чтобы избежать перекосов и неправильного положения. Оцените состояние манжеты фитинга – она должна быть целой и не иметь признаков износа.
Используйте подходящие инструменты для прессования. Пресс-форма должна быть правильно установлена и соответствовать диаметру трубы и фитинга. Если прессование выполнено неправильно, фитинг может не зафиксироваться должным образом, что приведет к протечкам. Проверяйте, что инструмент находится в хорошем состоянии, и давление достаточно для качественного прессования.
Если после прессования фитинг не закрепился, возможно, был нарушен процесс монтажа. Повторно осмотрите участок соединения и убедитесь, что ничего не мешает нормальной установке. Нередко причиной проблемы может быть неправильное положение фитинга или трубы в момент установки, что приводит к перекосу при сжатии.
В случае, если все параметры правильные, а фитинг всё равно не устанавливается, обратитесь к производителю или специалисту. Возможно, произошел брак самого фитинга или труба имеет дефекты, которые не видны на первый взгляд.
Ошибки при установке пресс фитингов, которых следует избегать
При неправильной установке пресс фитингов могут возникнуть утечки, ухудшение качества соединений и даже разрушение трубопроводной системы. Вот основные ошибки, которых следует избегать:
1. Использование неподобающего инструмента
Для работы с пресс фитингами необходим специализированный инструмент – пресс-клещи. Использование неподготовленных инструментов, например, обычных пассатижей, может привести к неправильному сжатию фитинга, что увеличивает риск утечек.
2. Несоответствие размеров труб и фитинга
Перед установкой необходимо удостовериться, что диаметр труб и фитингов совпадают. Если использовать фитинг меньшего размера, соединение может не обеспечить должную герметичность, а использование фитинга большего размера усложнит установку.
3. Неправильная подготовка труб
Трубопровод перед установкой пресс фитинга должен быть очищен от грязи, пыли и оксидов. При наличии загрязнений на поверхности трубы пресс фитинг может не обеспечить герметичность, что приведет к утечке воды или другого вещества.
4. Ошибки при монтаже и расположении фитинга
Важно правильно позиционировать фитинг на трубе. Он должен быть установлен до конца, не оставляя щелей между фитингом и трубой. В противном случае герметичность соединения будет нарушена.
5. Неправильное давление на пресс-клещи
При использовании пресс-клещей необходимо соблюдать правильное усилие для сжатия фитинга. Недостаточное давление не обеспечит надежное соединение, а избыточное может привести к повреждению фитинга или деформации трубы.
6. Пренебрежение проверкой герметичности после монтажа
После установки фитингов обязательно проверяйте их на герметичность. Даже если визуально все выглядит правильно, не исключены микротрещины, которые можно обнаружить только при проведении теста под давлением.
7. Несоответствие материала фитинга и трубы
При установке пресс фитингов важно учитывать материал трубы и фитинга. Для медных труб используются медные фитинги, для пластиковых – пластиковые. Невозможность совместить материалы может привести к коррозии или другим повреждениям.
8. Игнорирование условий эксплуатации
Перед установкой необходимо убедиться, что выбранные фитинги подходят для условий эксплуатации: давления, температуры и химической среды. Например, фитинги, предназначенные для холодного водоснабжения, не подходят для горячих систем.
Регулярное обслуживание и проверка состояния пресс фитингов
1. Визуальная проверка соединений
Первоначальный этап обслуживания – это регулярный осмотр всех фитингов на наличие внешних повреждений. Особое внимание стоит уделить соединениям, чтобы обнаружить признаки коррозии, трещин или деформации. При обнаружении даже небольших повреждений фитинг следует заменить.
2. Проверка на утечки
Для выявления утечек используйте мыльный раствор или специализированные жидкости для проверки герметичности. Нанесите раствор на места соединений и проверьте их на образование пузырей. При наличии утечек фитинг необходимо заменить или подтянуть.
3. Контроль за затяжкой
Несмотря на использование пресса для затяжки, со временем может возникнуть необходимость в подтяжке соединений, особенно в системах с переменным давлением. Рекомендуется проверять все соединения каждые 6-12 месяцев. Используйте моментный ключ, чтобы избежать повреждения фитинга или трубопровода из-за чрезмерного усилия.
4. Учет температуры и давления
Фитинги могут подвергаться износу при экстремальных температурных колебаниях или изменениях давления. Регулярно проверяйте рабочие параметры системы, чтобы исключить перегрев или резкие скачки давления, которые могут повлиять на герметичность соединений. Поддержание стабильных условий работы продлит срок службы фитингов.
5. Профилактика загрязнений
Внутренние загрязнения, такие как осадки или частицы, попадающие в систему, могут нарушить работу пресс фитингов. Установите фильтры и проводите профилактическую очистку системы, чтобы минимизировать риск загрязнений. Особенно это важно для систем водоснабжения и отопления.
6. Замену фитингов следует проводить своевременно
Не ждите, пока повреждения станут явными. При выявлении даже небольших дефектов, которые могут привести к утечкам или другим проблемам, замените фитинг немедленно. Использование поврежденных фитингов в долгосрочной перспективе может вызвать значительные повреждения всей системы.
Поддержание пресс фитингов в исправном состоянии – это залог надежности системы. Регулярные проверки и своевременное обслуживание предотвратят серьезные поломки и обеспечат долгосрочную эксплуатацию без лишних затрат.
Вопрос-ответ:

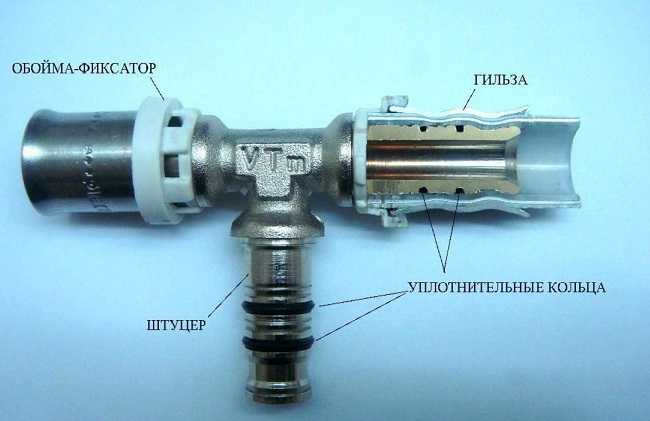

Что такое пресс-фитинг и как он работает?
Пресс-фитинг — это специальный элемент соединения труб, который используется для установки трубопроводных систем. Он состоит из фитинга и гильзы, которая зажимается с помощью пресс-инструмента. Такой способ соединения не требует применения сварки или резьбы, что значительно упрощает монтаж и ускоряет процесс. Пресс-фитинги применяются в водоснабжении, отоплении и газоснабжении. Они обеспечивают надежное и герметичное соединение, которое не поддается воздействию коррозии и температурных колебаний.
Какие инструменты нужны для работы с пресс-фитингами?
Для работы с пресс-фитингами потребуется несколько инструментов. Основной из них — это пресс-машина или пресс-ключ, который необходим для сжима гильзы фитинга, обеспечивая герметичность соединения. Также потребуется труборез для аккуратного отрезания труб и измерительный инструмент для точного определения длины труб. В некоторых случаях могут понадобиться другие дополнительные инструменты, например, для очистки кромок труб перед соединением.
Как правильно установить пресс-фитинг на трубопровод?
Установка пресс-фитинга начинается с подготовки труб. Сначала нужно отрезать трубу до нужной длины с помощью трубореза и тщательно обработать кромки, чтобы они не имели заусенцев. Далее, на трубе устанавливается пресс-фитинг, и гильза надевается на место соединения. После этого с помощью пресс-инструмента фитинг сжимается, обеспечивая герметичное соединение. Важно следить за правильным положением фитинга на трубе и убедиться, что он зафиксирован полностью, иначе соединение может быть некачественным.
Какие преимущества использования пресс-фитингов в трубопроводах?
Использование пресс-фитингов имеет несколько явных преимуществ. Во-первых, это значительная экономия времени, так как монтаж проходит быстрее, чем традиционные методы, такие как сварка или нарезка резьбы. Во-вторых, соединения с пресс-фитингами не требуют дополнительного применения клея или герметиков, что делает их более экологичными и безопасными. В-третьих, такие соединения более надежны в эксплуатации, так как не подвергаются коррозии, не требуют дополнительного обслуживания и обладают длительным сроком службы. Наконец, они подходят для широкого спектра труб и легко устанавливаются в труднодоступных местах.
