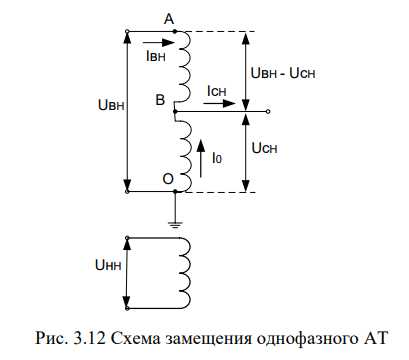

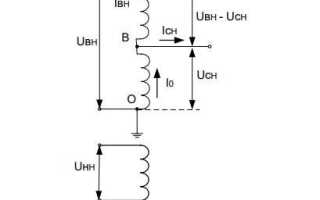

Автотрансформаторы применяются для понижения напряжения в сетях переменного тока с частотой 50 или 60 Гц, когда требуется экономичное и компактное решение. В отличие от классических трансформаторов, автотрансформатор имеет одну общую обмотку, что позволяет снизить массу устройства до 40% и потери в меди – до 60%, особенно при небольшом коэффициенте трансформации.
При понижении напряжения, например, с 380 В до 220 В, автотрансформатор обеспечивает высокий КПД – до 98% – и устойчивую работу при нагрузках до нескольких киловатт. Это делает его рациональным выбором для электропечей, электродвигателей и других промышленных установок, где критично поддержание стабильного пониженного напряжения при минимальных габаритах оборудования.
Для повышения надежности важно учитывать ток короткого замыкания и устанавливать устройства защиты по току и напряжению. При понижающем включении ток в части обмотки, подключённой к нагрузке, может превышать номинальный ток всей обмотки, что требует тщательного расчета сечения провода и теплоотвода. Использование автотрансформатора допустимо только при жестком контроле параметров питающей сети и подключаемой нагрузки.
Рекомендуется использовать автотрансформаторы в схемах с малыми уровнями гальванической развязки, где изоляция между входом и выходом не является критически важной. Запрещено применять их в цепях, где необходима защита от импульсных перенапряжений или требуется полная изоляция фаз.

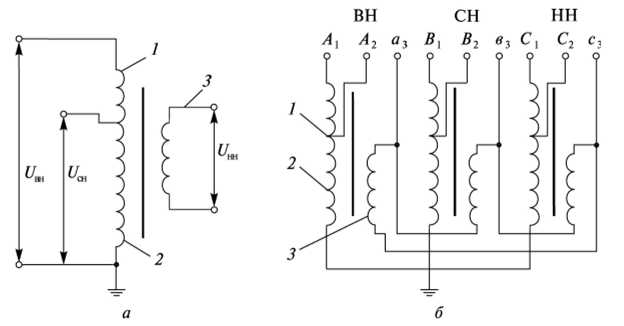

Как выбрать автотрансформатор для снижения напряжения в бытовой сети
Перед выбором автотрансформатора важно определить номинальное напряжение сети и напряжение, необходимое для питания оборудования. В бытовых условиях чаще всего требуется снижение напряжения с 220 В до 110 В для подключения импортной техники. Подбираемый трансформатор должен обеспечивать стабильную работу при этом напряжении без перегрузок.
Рассчитайте суммарную мощность подключаемых устройств. Автотрансформатор должен иметь запас по мощности не менее 20–30 % от расчетной величины. Например, для суммарной нагрузки в 800 Вт рекомендуется использовать устройство с мощностью не менее 1000 ВА (1 кВА). Учитывайте пусковые токи при подключении техники с электродвигателями – пылесосов, холодильников, насосов.
Обратите внимание на допустимый диапазон входного напряжения. Для нестабильных сетей выбирайте модели, работающие в пределах 160–250 В. Это обеспечит защиту от просадок и всплесков напряжения, характерных для загородных домов или старого жилого фонда.
Проверьте тип охлаждения. Для длительной работы без перерывов предпочтительны автотрансформаторы с естественным воздушным охлаждением. Вентиляционные отверстия не должны быть закрыты во время эксплуатации.
Убедитесь в наличии тепловой защиты. Встроенный термопредохранитель отключит устройство при перегреве, предотвращая повреждение как самого трансформатора, так и подключённой техники.
Оцените габариты и вес устройства. При установке в ограниченном пространстве важны компактные размеры, особенно если планируется стационарное размещение внутри мебели или шкафов.
Проверьте наличие клемм или розеток европейского и американского стандарта. Устройство должно иметь надёжную контактную группу, соответствующую вилкам подключаемой аппаратуры.

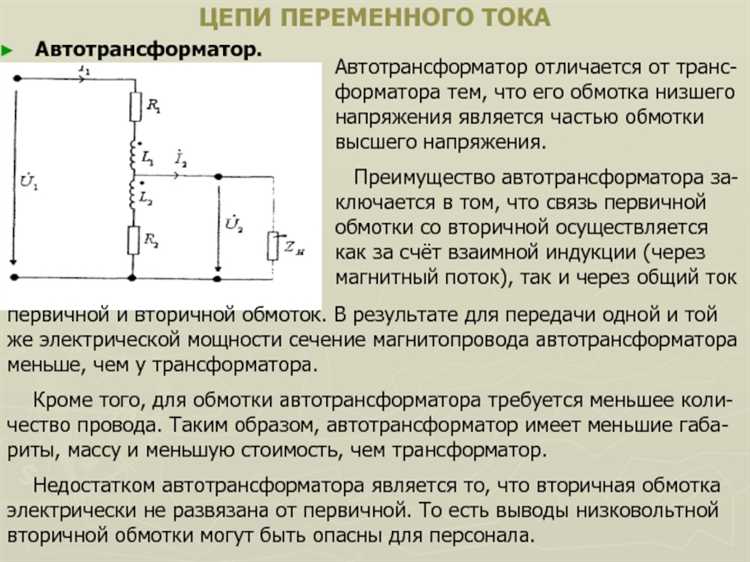

Настройка выходного напряжения автотрансформатора для питания электроприборов
Для корректной работы электроприборов необходимо обеспечить стабильное выходное напряжение, соответствующее их номинальному значению. Перед подключением нагрузки установите рукоятку регулировки автотрансформатора в минимальное положение.
Подключите мультиметр к выходным клеммам устройства. Включите питание и медленно поворачивайте рукоятку, наблюдая за показаниями напряжения на дисплее мультиметра. Как только напряжение достигнет требуемого значения (например, 220 В для бытовых приборов), зафиксируйте положение рукоятки. Не допускается превышение допустимого отклонения ±5% от номинала.
Если автотрансформатор используется для питания чувствительной техники (аудиосистемы, лабораторное оборудование), рекомендуется использовать приборы с цифровой индикацией и плавной регулировкой. В таких случаях точность установки выходного напряжения должна быть не ниже 1 В.
Для электроприборов с пусковыми токами, превышающими рабочие в 2–3 раза (например, холодильники, компрессоры), настройку выходного напряжения следует проводить под нагрузкой. Это обеспечит компенсацию падения напряжения при запуске.
Необходимо контролировать нагрев обмоток и корпуса автотрансформатора при длительной работе. Превышение температуры более 60 °C может свидетельствовать о перегрузке или неправильно установленном выходном напряжении.
После завершения настройки отключите питание, подключите электроприбор и повторно включите автотрансформатор. При любом изменении типа нагрузки необходима повторная регулировка напряжения.

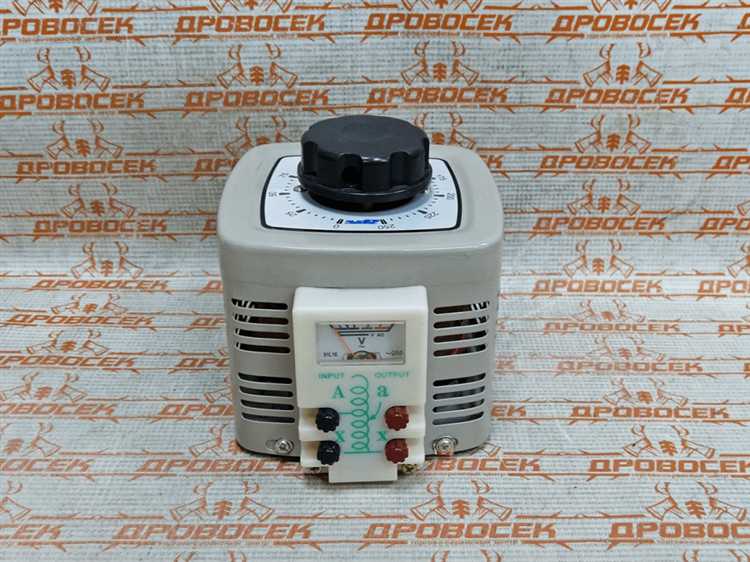

Использование автотрансформатора при подключении импортной техники
Импортная техника, рассчитанная на напряжение 110–120 В, требует использования понижающего устройства при подключении к отечественной электросети с номиналом 220–230 В. Автотрансформатор обеспечивает необходимое снижение напряжения без существенных потерь мощности, сохраняя работоспособность устройств и предотвращая их перегрев или выход из строя.
При выборе автотрансформатора важно учитывать номинальную мощность подключаемой техники. Например, для усилителя мощностью 300 Вт следует использовать автотрансформатор с запасом минимум 30%, то есть не менее 400 ВА. Недостаточная мощность трансформатора приводит к перегрузке, и как следствие – к его быстрому выходу из строя.
Ключевое требование – соответствие выходного напряжения требованиям оборудования. Для американских приборов стандарт составляет 115 В ±5%. Автотрансформаторы с фиксированным выходом на 110 В могут привести к снижению производительности или ошибкам в работе техники. В этом случае следует выбирать модель с возможностью тонкой регулировки выходного напряжения.
Особое внимание стоит уделить типу вилки и розетки. Часто импортные устройства используют нестандартные для России разъёмы. Применение переходников допустимо, но предпочтительно использовать выход автотрансформатора с розеткой соответствующего стандарта – это снижает риск плохого контакта и перегрева.
Автотрансформаторы не обеспечивают гальваническую развязку, поэтому запрещено подключать через них чувствительное медицинское оборудование и устройства с металлическими корпусами без заземления. Для безопасной эксплуатации необходимо наличие автоматического предохранителя и встроенной защиты от перегрузки.
При длительной работе в режиме высокой нагрузки трансформатор должен иметь принудительное охлаждение. Модели с естественным охлаждением допустимы только для кратковременного использования или при мощности до 200 ВА.
Таким образом, корректный выбор автотрансформатора при подключении импортной техники напрямую влияет на срок службы оборудования и безопасность его эксплуатации.
Снижение напряжения на входе промышленного оборудования с помощью автотрансформатора
Автотрансформаторы эффективно применяются для понижения напряжения на входе промышленного оборудования, особенно при наличии нестабильных сетей или при необходимости адаптации оборудования к другой номинальной питающей сети. В отличие от классических трансформаторов, автотрансформаторы обладают более высокой КПД и меньшими габаритами при той же мощности.
- Для оборудования, рассчитанного на 380 В, при наличии входного напряжения 420–440 В, установка автотрансформатора с коэффициентом трансформации 0,9 позволяет понизить напряжение до безопасного уровня без существенных потерь мощности.
- На участках с повышенным сетевым напряжением (выше 410 В) при работе электродвигателей наблюдается перегрев, снижение ресурса изоляции и увеличение реактивной мощности. Автотрансформатор снижает напряжение до номинального, что стабилизирует ток нагрузки и предотвращает преждевременный износ.
- При выборе автотрансформатора учитывают номинальный ток оборудования, кратковременные пусковые токи и необходимость защиты по току. Например, для трёхфазного компрессора мощностью 15 кВт следует использовать автотрансформатор с токовой допустимой нагрузкой не менее 30 А на фазу.
- Понижение напряжения с помощью автотрансформатора допустимо только при условии, что оборудование рассчитано на пониженное напряжение. Недопустимо использовать понижение при недостаточном пусковом моменте, особенно в оборудовании с асинхронными двигателями.
- Автотрансформатор подключается до коммутационного оборудования и защиты, чтобы обеспечить полное снижение напряжения на всех участках цепи. При этом требуется контроль за напряжением после трансформатора с использованием вольтметров или систем мониторинга.
Применение автотрансформаторов позволяет решить проблему адаптации оборудования к различным условиям питающей сети без замены внутренних компонентов. Это особенно актуально при подключении импортных машин, рассчитанных на 400 В, к отечественным сетям с напряжением 430 В.
Особенности подключения автотрансформатора в щитке распределения
Подключение выполняется через автоматический выключатель, рассчитанный на пусковые токи и превышение номинальной мощности автотрансформатора не менее чем на 25%. Устройство защиты обязательно должно иметь функцию отсечки по току короткого замыкания с уставкой не выше 10 ин при номинале трансформатора.
Корпус автотрансформатора заземляется отдельным проводом на DIN-рейке через клемму PE, избегая общих цепей с нулевыми рабочими проводниками. Особое внимание уделяется изоляции первичной и вторичной обмоток от металлических элементов щита, особенно в системах TN-C, где отсутствие выделенного PE может создать паразитные токи утечки.
Для предотвращения перегрева важно обеспечить свободную циркуляцию воздуха внутри щита. Расстояние до ближайших элементов должно быть не менее 30 мм по периметру автотрансформатора. При мощности свыше 2 кВА рекомендуется использовать принудительное охлаждение или установка в отдельный модульный шкаф.
При монтаже строго соблюдаются цветовые маркировки проводников: фаза – коричневая или черная, ноль – синий, земля – желто-зеленая. Наличие маркировки на корпусе автотрансформатора должно соответствовать схеме подключения. Ошибки при коммутации могут привести к перекосу напряжений на вторичной обмотке и выходу оборудования из строя.
Проверка подключения завершается замером сопротивления изоляции мегомметром не ниже 500 В, а также испытанием работоспособности при штатной нагрузке в течение 30 минут. Повышение температуры корпуса более чем на 40°C от комнатной при номинальной нагрузке указывает на некорректный монтаж или заниженное сечение проводов.
Тепловые и токовые нагрузки при работе автотрансформатора в режиме понижения
Максимальное значение тока в обмотке при понижении определяется коэффициентом трансформации и нагрузочным током. При снижении напряжения на 20% ток первичной обмотки может увеличиться на 25-30%, что требует повышения термической устойчивости проводников и улучшенного охлаждения. Недостаточный тепловой запас приводит к перегреву, сокращению срока службы изоляции и, как следствие, отказам.
Тепловые потери в автотрансформаторе складываются из потерь в меди и стали. При понижающем режиме медные потери увеличиваются пропорционально квадрату тока, поэтому эксплуатация при токах выше номинальных требует учета коэффициентов перегрузки и контроля температуры обмоток. Рекомендуется использование термодатчиков и автоматических систем отключения при превышении предельно допустимых значений.
Для снижения тепловой нагрузки применяют обмотки с увеличенным сечением проводников и материалы с повышенной теплопроводностью. Необходим мониторинг температуры в местах концентрации токов – на участках с меньшим сечением и соединениях. Также важен контроль за уровнем нагрузки и своевременная балансировка цепей для уменьшения асимметрии токов.
В условиях длительной эксплуатации в режиме понижения рекомендуется регулярная проверка состояния изоляции и контактных соединений, так как токовые перегрузки повышают риск локальных перегревов. Обеспечение оптимального режима охлаждения, в том числе посредством вентиляторов или жидкостных систем, существенно снижает термическую нагрузку и предотвращает деградацию материалов.
Безопасность эксплуатации при использовании автотрансформатора как понижающего устройства
Автотрансформатор при понижении напряжения требует особого внимания к вопросам безопасности из-за специфики его конструкции и принципа работы. Несоблюдение требований может привести к авариям и выходу оборудования из строя.
- Заземление: Обязательно должно быть организовано надежное заземление корпуса и нейтрали обмотки. Отсутствие заземления повышает риск поражения электрическим током при повреждении изоляции.
- Тепловой контроль: Рекомендуется установка термодатчиков для мониторинга температуры обмоток. При превышении температуры выше 90°C необходимо немедленное отключение для предотвращения перегрева и пожара.
- Максимальный ток нагрузки: Не допускается эксплуатация автотрансформатора с током нагрузки, превышающим 125% от номинального. Превышение приводит к перегреву и сокращению срока службы.
- Выбор аппаратов защиты: Следует применять автоматические выключатели и предохранители с характеристиками, соответствующими паспортным данным автотрансформатора. Для защиты от перегрузок и коротких замыканий предпочтительны устройства с задержкой срабатывания для учета индуктивных пусковых токов.
- Условия монтажа: Автотрансформатор должен устанавливаться в сухих, проветриваемых помещениях с ограниченным доступом посторонних лиц. Влажность не должна превышать 80% при температуре 25°C.
- Регулярные проверки: Контроль сопротивления изоляции не реже одного раза в год. Значение сопротивления не должно быть ниже 1 МОм. Осмотр обмоток на наличие повреждений и коррозии – обязательная процедура.
- Избегать обратного напряжения: При подключении нагрузки необходимо исключить возможность появления обратного напряжения, способного вызвать повреждение обмоток и возникновение искрения.
Соблюдение этих мер позволяет минимизировать риски, обеспечить долговременную и безопасную работу автотрансформатора в режиме понижения напряжения.
Сравнение автотрансформатора с понижающим трансформатором при одинаковых задачах
Автотрансформатор обеспечивает меньшие габариты и вес при передаче той же мощности, что и понижающий трансформатор, за счет использования общей обмотки. Это снижает расход меди и железа, что сокращает материальные затраты на 20–30%.
Эффективность автотрансформатора выше примерно на 3–5%, что уменьшает потери энергии и снижает тепловыделение, позволяя применять меньшие системы охлаждения. Однако такая конструкция не обеспечивает гальванической развязки между первичной и вторичной цепями, что ограничивает использование в условиях, где требуется изоляция.
Диапазон регулировки напряжения у автотрансформатора обычно ограничен, чаще применяется для понижения напряжения на 10–40%. Для более значительного снижения напряжения понижающий трансформатор обеспечивает стабильные параметры без снижения безопасности.
Нагрузка и безопасность. В схемах с автотрансформатором требуется тщательный расчет токов короткого замыкания, так как короткие замыкания во вторичной цепи приводят к высоким токам первичной обмотки. Понижающий трансформатор обеспечивает лучшую защиту и изоляцию, что критично в промышленных установках и системах с повышенными требованиями к безопасности.
Рекомендация: применение автотрансформатора целесообразно при необходимости компактного и экономичного понижения напряжения в пределах 10–40% и отсутствии требований к гальванической развязке. Понижающий трансформатор предпочтителен при большом диапазоне понижения, необходимости полной изоляции и повышенных требованиях к безопасности.
Вопрос-ответ:
Для чего используется автотрансформатор в качестве понижающего устройства?
Автотрансформатор применяется для уменьшения напряжения в электрической цепи, обеспечивая стабильное понижение напряжения с минимальными потерями энергии и более компактными габаритами по сравнению с обычными трансформаторами. Он удобен в тех случаях, когда требуется плавное регулирование выходного напряжения и экономия материалов.
Какие преимущества автотрансформатора перед обычным трансформатором при понижении напряжения?
Главным преимуществом является меньший вес и габариты устройства, а также более высокий КПД, так как часть энергии передаётся напрямую через общую обмотку. Кроме того, автотрансформатор требует меньше меди и железа, что уменьшает стоимость. Однако такой тип трансформатора не обеспечивает гальваническую развязку, что ограничивает его применение.
Какие ограничения следует учитывать при использовании автотрансформатора как понижающего устройства?
При использовании автотрансформатора необходимо помнить, что он не обеспечивает электрическую изоляцию между входной и выходной цепями, что может представлять опасность в определённых условиях. Кроме того, при резких изменениях нагрузки возможны скачки напряжения. Поэтому устройство требует дополнительной защиты и контроля при эксплуатации.
Как влияет конструкция автотрансформатора на его характеристики в режиме понижения напряжения?
Конструкция автотрансформатора, включая количество и расположение выводов обмотки, напрямую влияет на диапазон регулирования выходного напряжения и уровень потерь. Чем больше часть обмотки используется общей для входа и выхода, тем выше эффективность, но при этом снижается гальваническая развязка. Оптимальный подбор параметров позволяет добиться нужного уровня понижения с приемлемым уровнем безопасности.
В каких ситуациях применение автотрансформатора как понижающего устройства наиболее оправдано?
Такой трансформатор эффективен в случаях, когда необходимо уменьшить напряжение на сравнительно небольшую величину и важно сохранить компактность и лёгкость оборудования. Это может быть полезно в системах питания электродвигателей, регулировании напряжения в бытовых и промышленных установках, где отсутствует требование к полной изоляции входа и выхода.
В чем преимущества использования автотрансформатора в роли понижающего устройства по сравнению с обычным трансформатором?
Автотрансформатор обладает меньшими размерами и весом, а также требует меньше материала для изготовления, что снижает его стоимость. Он обеспечивает более высокий коэффициент использования меди и меньшее энергопотребление при тех же условиях. Однако у автотрансформатора отсутствует гальваническая развязка между входной и выходной цепями, что требует учитывать особенности безопасности при его применении. В целом, для задач, где гальваническая развязка не критична, автотрансформатор является более компактным и экономичным решением.
