Импульс на счетчике – это кратковременный электрический сигнал, фиксируемый устройством для учета потребления ресурсов или измерения параметров. Его количество прямо пропорционально объему проходящего через счетчик вещества или энергии, будь то вода, газ или электричество.
Каждый импульс соответствует определенному количеству ресурса, установленному производителем. Например, один импульс может означать 0,1 литра воды или 1 ватт-час электроэнергии. Понимание этого параметра позволяет точно переводить данные с устройства в реальные показатели расхода.
Использование импульсов актуально для интеграции счетчиков с системами автоматического учета. Сигналы легко регистрируются контроллерами, что позволяет вести непрерывный мониторинг и оптимизировать потребление.
Что означает импульс на счетчике: как понять и использовать
Для понимания и использования импульсов важно знать точность и тип счетчика. Электронные счетчики обычно выдают выходной сигнал в виде импульсов на специальном выходе (часто оптопары или транзисторный выход), который подключается к системам учета или автоматизации. Подсчет импульсов позволяет получить точные данные о потреблении без необходимости постоянного считывания показаний вручную.
Практическое применение импульсов включает автоматизированный мониторинг, интеграцию с системами умного дома, а также удаленную передачу данных. Для корректного использования требуется настроить счетчик импульсов на соответствующий коэффициент пересчета, учитывающий специфику измеряемого ресурса и параметры прибора. При программировании устройств учета учитывайте, что скорость следования импульсов отражает интенсивность потребления, а суммарное количество – общий объем.
Рекомендуется проверять технические характеристики счетчика и сопоставлять количество зафиксированных импульсов с фактическими данными по расходу, чтобы выявить возможные отклонения или ошибки в передаче сигнала. Такой подход обеспечивает надежность и точность учета, а также помогает своевременно обнаруживать неисправности.
Как определить, что на счетчике появился импульс
Визуальный контроль: Многие счетчики оснащены встроенным индикатором в виде мигающего светодиода. Один кратковременный вспышка светодиода соответствует одному импульсу. Частота мигания зависит от текущих показателей потребления.
Использование осциллографа или частотомера: Для точного определения импульсов применяют цифровой осциллограф, который фиксирует форму и длительность сигнала. Импульс обычно имеет длительность от нескольких миллисекунд до десятков миллисекунд и амплитуду, соответствующую уровню напряжения счетчика (например, 5–24 В).
Подключение к микроконтроллеру или счетчику импульсов: Импульс подается на вход, настроенный на обнаружение фронта сигнала (обычно нарастающего или спадающего). Для надежного считывания важно правильно настроить уровень срабатывания и учесть дребезг контактов с помощью программной фильтрации или аппаратного дебаунсера.
Рекомендация: Для проверки появления импульса используйте мультиметр в режиме частотомера или тестер импульсов. Измерьте сигнал непосредственно на выходе импульсного выхода счетчика, обращая внимание на стабильность и повторяемость импульсов в зависимости от нагрузки.
Виды импульсов на различных типах счетчиков
В электросчетчиках импульсы генерируются чаще всего в форме замкнутого контакта или открытого коллектора. Частота импульсов пропорциональна объему потребленной энергии. Например, счетчики с коэффициентом 1000 импульсов на кВт·ч будут выдавать 1000 импульсов за 1 кВт·ч потребленной электроэнергии. Тип импульса – активный или пассивный контакт – определяет способ подключения к внешним приборам учета.

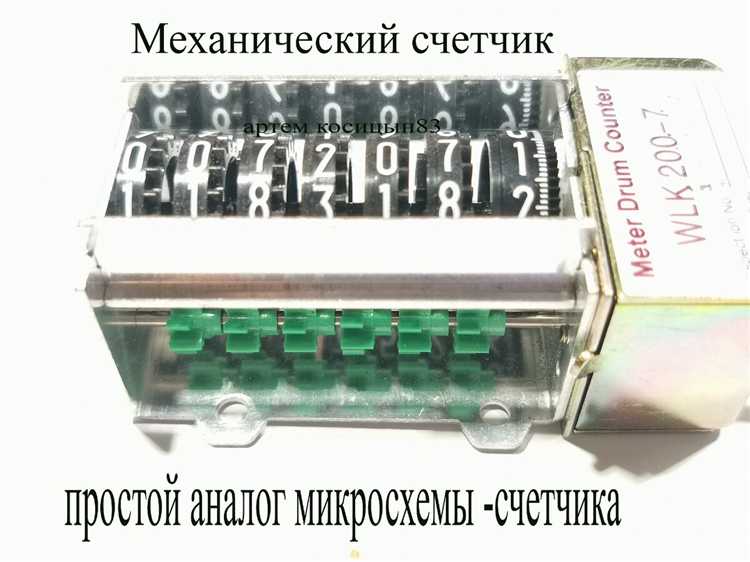

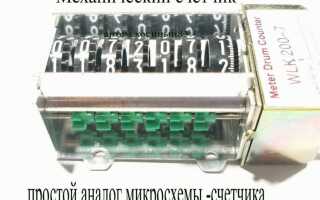

Газовые счетчики используют механические или электронные импульсы. Механические генерируются через магнитный датчик, фиксирующий движение счетного механизма. Электронные импульсы формируются при каждом проходе определенного объема газа, часто с фиксированной длительностью импульса 10–100 мс. Выходы бывают с открытым коллектором или релейным контактом для минимального потребления энергии.
Водосчетчики могут иметь импульсные выходы двух типов: механические и электронные. Механический импульс – это замыкание контакта на определенное количество литров. Электронный – квадратный сигнал с фиксированной частотой, пропорциональной расходу. Чаще применяется активный выход с логическим уровнем 5–24 В, что упрощает подключение к системам автоматизации.
Для правильного использования импульсов необходимо учитывать тип выходного сигнала, длительность и полярность импульсов. Неправильное подключение может привести к искажению данных или повреждению оборудования. Рекомендуется использовать защитные цепи, гальваническую развязку и учитывать технические характеристики производителя.
Какие данные можно получить с помощью импульсов
- Объём потребления: Каждый импульс соответствует фиксированному объёму ресурса – воды, электроэнергии, газа. Подсчёт импульсов позволяет определить общее количество израсходованного ресурса с высокой точностью.
- Скорость потребления: Частота следования импульсов показывает моментальную скорость расхода. Анализ изменения частоты позволяет выявить аномалии, например, утечки или пиковые нагрузки.
- Временные интервалы потребления: Запись времени каждого импульса даёт возможность построить график расхода за определённый период. Это важно для оптимизации графиков работы оборудования и контроля режимов эксплуатации.
- Контроль работы оборудования: Импульсы могут служить индикатором корректной работы счетчика и подключённых устройств. Отсутствие импульсов при наличии нагрузки сигнализирует о неисправности.
- Автоматизация учёта и контроля: Системы сбора данных используют импульсы для автоматического мониторинга, что снижает влияние человеческого фактора и ускоряет получение результатов.
Для точного использования данных с импульсов рекомендуется:
- Установить чёткую калибровку импульсного коэффициента, чтобы правильно интерпретировать количество ресурса на один импульс.
- Применять фильтрацию и обработку сигналов для исключения ложных срабатываний.
- Интегрировать импульсные данные в системы диспетчеризации для оперативного контроля и анализа.
Методы подключения импульсного выхода к оборудованию
Импульсный выход счетчика представляет собой электрический сигнал с фиксированной длительностью и амплитудой, отражающий измеренное количество. Для корректного подключения важно учитывать тип выходного сигнала и параметры принимающего устройства.
Наиболее распространённые типы импульсных выходов: открытый коллектор (OC), герконовый контакт, транзисторный выход и оптрон. Каждый требует специфической схемы подключения.
При использовании выхода с открытым коллектором необходимо подключить внешний источник питания соответствующего напряжения (обычно 5–24 В), а также токоограничивающий резистор (от 1 кОм до 10 кОм). Приёмное устройство подключается параллельно резистору, формируя замкнутую цепь для считывания импульсов.
Герконовый выход представляет собой механический контакт и может быть подключён напрямую к цифровому входу считывающего оборудования с соответствующим питанием и защитой от помех. Важно использовать защитные элементы, такие как RC-фильтры или оптроны, чтобы минимизировать дребезг контактов.
Транзисторный выход предоставляет уже усиленный сигнал с определённым уровнем логических напряжений. Его можно подключать напрямую к цифровым входам контроллеров или PLC без дополнительных согласующих компонентов, при условии совпадения уровней напряжения.
Оптронные выходы обеспечивают гальваническую развязку и обычно требуют отдельного источника питания с учётом номинальных параметров. Подключение выполняется с соблюдением полярности и, как правило, через токовые ограничители, чтобы обеспечить стабильность сигнала.
Для всех методов подключения необходимо проверить скорость считывания импульсов принимающим устройством. Если частота импульсов высокая (свыше 1 кГц), рекомендуется использовать экранированные кабели и реализовать программную или аппаратную фильтрацию шумов.
Подключение к микроконтроллерам и PLC часто реализуется через интерфейсные модули или специальные входы с защитой от перенапряжений и помех. Обязательно учитывать технические характеристики счетчика и контроллера для предотвращения повреждений и ошибок считывания.
Как рассчитать количество ресурсов по числу импульсов
Для точного подсчёта ресурсов необходимо знать количество импульсов, выдаваемых счётчиком за фиксированный объём. Этот параметр задаётся производителем и обозначается как коэффициент пересчёта импульсов, например, 1000 импульсов на 1 кубометр воды или 1 киловатт-час электроэнергии.
Формула для расчёта объёма ресурса выглядит так:
Объём = Количество импульсов / Коэффициент импульсов
Если счётчик генерирует 5000 импульсов, а коэффициент равен 1000, значит, потреблено 5 единиц ресурса. Важно учитывать, что коэффициент указан в технической документации или на корпусе прибора.
Для повышения точности учёта рекомендуется регулярно проверять стабильность коэффициента и корректность работы импульсного выхода, избегая сбоев и искажений сигналов.
При подключении к системам автоматизированного учёта данные с импульсного выхода передаются на контроллеры или счётные устройства, где применяется вышеописанная формула для получения реальных показателей потребления.
Ошибки и погрешности при считывании импульсов
Основная причина ошибок при считывании импульсов – нестабильность сигнала, возникающая из-за помех, дребезга контактов или неправильной настройки оборудования. Например, при слишком высокой скорости считывания импульсов счетчик может пропускать отдельные сигналы или регистрировать ложные срабатывания.
Дребезг контактов – частая причина множественных импульсов, которые фактически представляют один сигнал. Без программной фильтрации или аппаратных дебаунсеров это приводит к завышению показаний. Рекомендуется использовать фильтры с выдержкой времени от 5 до 20 мс, в зависимости от характеристик датчика.
Электромагнитные помехи, возникающие от силового оборудования или рядом проложенных кабелей, вызывают ложные импульсы. Для уменьшения влияния помех необходимо применять экранированные кабели и устанавливать фильтры помех, а также соблюдать минимальное расстояние между силовыми и сигнальными линиями.
Некорректное питание счетчика приводит к нестабильной работе микросхем и сдвигам во временной шкале считывания. Использование стабилизированного источника питания с уровнем шума не выше 50 мВ значительно снижает вероятность ошибок.
Для точного учета импульсов важно выбирать счетчики с подходящей скоростью срабатывания и разрешением, соответствующим характеру сигнала. При обработке сигналов с высокой частотой стоит применять цифровые методы обработки, например, прерывания с аппаратным таймингом, чтобы исключить пропуски и ложные срабатывания.
Регулярная калибровка и тестирование системы на тестовых сигналах позволяет выявить и устранить систематические погрешности, вызванные старением компонентов или изменением условий эксплуатации.
Практическое применение импульсов в автоматизации учета
- Точность измерений: Каждый импульс соответствует определенной величине (например, 1 импульс = 0,01 кВт·ч). Это устраняет погрешности ручного учета и обеспечивает непрерывный мониторинг.
- Интеграция с контроллерами: Импульсный выход подключают к ПЛК, микроконтроллерам или счетчикам, что позволяет автоматически фиксировать показания без вмешательства оператора.
- Удаленный сбор данных: Импульсы преобразуются в цифровой сигнал, передаваемый через сети передачи данных (RS-485, Modbus, IoT-модули), что упрощает централизованный учет.
- Контроль энергопотребления и оптимизация: Анализ импульсных данных выявляет пики нагрузки и неэффективные участки, что помогает оптимизировать расход ресурсов и снизить затраты.
- Автоматическое формирование отчетов: Системы сбора данных на основе импульсов позволяют формировать детализированные отчеты по периодам и объектам без дополнительного ввода данных.
Для правильного использования импульсов в автоматизации необходимо:
- Определить точность импульсного счетчика и величину импульса согласно технической документации.
- Настроить аппаратные интерфейсы контроллера на правильное считывание частоты и длительности импульса.
- Использовать фильтры аппаратного или программного уровня для исключения помех и ложных срабатываний.
- Реализовать накопление и архивацию данных с привязкой к времени для последующего анализа.
- Обеспечить регулярную проверку и калибровку оборудования для поддержания точности измерений.
Применение импульсов позволяет построить надежные системы учета, сокращая трудозатраты и повышая контроль над ресурсами в промышленности и ЖКХ.
Особенности настройки оборудования для работы с импульсами
Для корректного считывания и обработки импульсов важно правильно выбрать тип входного сигнала – контактный или безконтактный. Контактные импульсы требуют подключения к чистым, механически стабильным контактам, без дребезга и шумов. Безконтактные датчики обычно используют открытые коллекторы или оптроны, которые нужно согласовывать по уровню напряжения и току с входом устройства.
Настройка длительности импульса критична: минимальная ширина импульса должна быть не менее времени срабатывания считывающего модуля. Если импульс слишком короткий, он может быть проигнорирован, что приведёт к потере данных. Для большинства счетчиков оптимальная длительность импульса составляет 20–50 мс, но точные параметры нужно уточнять в технической документации.
Для снижения влияния внешних помех рекомендуется использовать экранированные кабели и устанавливать фильтры подавления высокочастотных шумов. В случаях с длинными линиями связи полезно применять согласующие резисторы или гальваническую развязку для предотвращения ложных срабатываний и повреждений оборудования.
При подключении нескольких датчиков важно обеспечить индивидуальное разделение сигналов на входе, чтобы исключить их наложение. Часто применяется программное или аппаратное дребезгоподавление, чтобы избежать ложных импульсов при механическом контакте.
Перед началом эксплуатации следует провести тестирование импульсного сигнала осциллографом или специализированным тестером. Это позволит убедиться в стабильности формы импульса и отсутствии искажений, которые могут привести к ошибкам в учёте или управлении.
Вопрос-ответ:
Что такое импульс на счетчике и как его понять?
Импульс на счетчике — это кратковременный электрический сигнал, который отражает одно событие, например, проход одного объекта через зону контроля. Такой сигнал можно увидеть как щелчок или мигание индикатора. Его задача — фиксировать и передавать информацию о количестве прошедших объектов или событий.
Как можно использовать импульсы с счетчика в практике?
Импульсы применяются для подсчёта количества изделий на конвейере, измерения расхода жидкости или газа, контроля работы оборудования. Например, если каждый импульс соответствует одному литру жидкости, то, подсчитывая количество импульсов за время, можно определить общий объём. Это удобно для автоматизации и контроля процессов.
Какие виды счетчиков используют импульсы и в чем их отличие?
Существует несколько типов счетчиков, работающих с импульсами: механические, электронные и оптические. Механические формируют импульсы через движение шестеренок, электронные — с помощью датчиков и микросхем, а оптические — фиксируют изменения светового потока. Каждый тип подходит для определённых условий, например, электронные лучше работают в сложных автоматизированных системах.
Какие параметры импульсов важно учитывать для точного учета?
Главные параметры — частота, длительность и амплитуда импульса. Частота определяет, сколько событий за секунду можно зафиксировать без ошибок. Длительность важна для правильного распознавания сигнала, а амплитуда — для стабильного считывания без помех. Несоблюдение этих параметров может привести к неточностям в подсчёте.
Как подключить счетчик с импульсным выходом к системе управления?
Для подключения нужно определить тип выходного сигнала (например, контактный или электронный), подобрать подходящий интерфейс и обеспечить совместимость с контроллером или компьютером. Обычно используют специальные входы с фильтрацией помех и защитой от перегрузок. Правильная настройка гарантирует корректный приём импульсов и их дальнейшую обработку.
Что такое импульс на счетчике и как его можно понять?
Импульс на счетчике — это электрический сигнал, который фиксируется устройством при прохождении определённого количества энергии, воды или газа. Каждый импульс соответствует конкретному объёму ресурса, например, 1 литру воды или 1 киловатт-часу электроэнергии. Счётчик выдаёт такие импульсы для удобства передачи данных в системы учёта и контроля. Понять импульс можно как единицу измерения, по которой легко подсчитать общий расход без необходимости читать показания вручную.
Каким образом можно использовать информацию об импульсах со счетчика в бытовых условиях?
Данные об импульсах со счетчика можно применять для точного контроля потребления ресурсов. Например, подключив счётчик к специальному устройству или системе автоматического учёта, можно получать информацию в реальном времени и анализировать, сколько именно электроэнергии, воды или газа расходуется. Это помогает выявлять утечки, контролировать расходы и планировать бюджет. В некоторых случаях импульсы позволяют интегрировать счётчики с умным домом или передавать данные поставщикам для дистанционного учёта и оплаты, исключая необходимость периодического снятия показаний вручную.
