Дым от горелки содержит вредные частицы и газы, которые негативно влияют на здоровье и окружающую среду. Самодельный фильтр позволяет эффективно снижать концентрацию сажи и токсичных веществ в выхлопе, при этом оставаясь доступным по стоимости и простым в изготовлении.
Для создания фильтра потребуется корпус из негорючего материала, например, металлическая труба или толстостенная емкость, и фильтрующий элемент. В качестве фильтра обычно используют слоями керамические или стеклянные волокна, а также сетки из нержавеющей стали для улавливания крупных частиц.
Оптимальная конструкция включает несколько ступеней очистки: механическую – для задержки крупных частиц, и адсорбционную – для поглощения газов. Расположение и плотность фильтрующих элементов рассчитываются исходя из мощности горелки и объема дыма, что позволяет избежать излишнего сопротивления и сохранить тягу.
Внимание к деталям: правильное уплотнение соединений исключит утечки, а регулярная очистка и замена фильтрующих материалов обеспечит стабильную эффективность. Соблюдение этих правил позволит добиться качественной очистки дыма без значительных затрат.
Выбор подходящего корпуса для самодельного дымового фильтра
Корпус фильтра должен выдерживать высокую температуру и быть химически устойчивым к продуктам горения. Идеальный материал – нержавеющая сталь толщиной не менее 1,5 мм, обеспечивающая прочность и коррозионную стойкость. Альтернативой может служить алюминиевый сплав с термостойким покрытием, но он менее долговечен при постоянном контакте с горячим дымом.
Форма корпуса влияет на эффективность фильтрации и удобство обслуживания. Оптимальна цилиндрическая или прямоугольная емкость с минимальным числом сварных швов, чтобы снизить риск протечек. Важно предусмотреть легкий доступ к внутренним элементам для очистки и замены фильтрующих материалов.
Размер корпуса выбирают исходя из объема и температуры дыма. Для бытовых горелок достаточно объема 5–10 литров, с внутренними перегородками или камерами для равномерного распределения потока. Избыточное увеличение корпуса снижает компактность и усложняет монтаж.
Соединительные патрубки должны обеспечивать герметичное соединение с горелкой и выходом, предпочтительно из того же материала, что и корпус. Диаметр патрубков – не менее 50 мм, чтобы не создавать избыточное сопротивление потоку дыма.
При самостоятельном изготовлении корпуса рекомендуется использовать газовую сварку или точечную сварку, обеспечивающую прочность и минимальное количество деформаций металла. Для уплотнений подходят термостойкие силиконовые прокладки, выдерживающие температуры до 250 °C.
Какие материалы лучше всего задерживают частицы дыма
Эффективные фильтры для дыма от горелки строятся на материалах с высокой пористостью и способностью к адсорбции частиц. Оптимальными считаются керамические и металлические сетки с мелкой ячейкой – они задерживают твердые частицы и обеспечивают стойкость к высоким температурам. Керамические фильтры выдерживают нагрев до 1000 °C, не разрушаясь и не выделяя токсинов.
Активированный уголь применяется для улавливания газообразных компонентов дыма, включая ароматические углеводороды и летучие органические соединения. Его пористая структура обеспечивает большую площадь контакта, что значительно снижает запах и токсичность.
Минеральные ваты, такие как базальтовая, задерживают мелкодисперсные частицы благодаря своей волокнистой структуре. Они выдерживают температуры до 700 °C, однако требуют защиты от влаги и огня для длительной эксплуатации.
Стекловолоконные фильтры используют в промышленных установках для тонкой очистки дыма, благодаря мелким волокнам, которые эффективно задерживают частицы размером до 0,3 микрона. Их высокая термостойкость и механическая прочность делают их долговечными.
При выборе материала учитывайте также толщину и плотность фильтра – слишком плотный материал может затруднять проход воздуха и снижать эффективность горения. Комбинация металлической сетки с активированным углем или керамическими вставками показывает лучшие результаты в самодельных фильтрах.
Как правильно разместить фильтрующие слои внутри корпуса
Оптимальное размещение фильтрующих слоев влияет на эффективность очистки дыма и срок службы фильтра. Первым слоем рекомендуется установить грубый фильтр из металлической сетки с ячейкой 1–2 мм для задержки крупных частиц и капель смолы. За ним размещают слой из стекловолоконного или керамического волокна толщиной 2–3 см, обеспечивающего захват мелкодисперсных частиц и снижение температуры.
Следующий слой – активированный уголь толщиной не менее 1,5 см, который поглощает запахи и токсичные газы. Важно, чтобы уголь был равномерно распределён и не имел пустот. После угольного слоя устанавливают финальный слой из плотного нетканого материала с пористостью 5–10 микрон для улавливания остаточной пыли и микроотложений.
Каждый слой должен быть зафиксирован жестко, но с возможностью замены, без зазоров между слоями и стенками корпуса, чтобы дым проходил через все фильтрующие элементы, а не обходил их. Рекомендуется использовать пружинные фиксаторы или рамки, обеспечивающие плотное прилегание.
Толщина всего фильтрующего блока должна занимать не менее половины длины корпуса, чтобы гарантировать полный контакт дыма с фильтрующими материалами и обеспечить постепенное снижение температуры и концентрации вредных веществ. Воздушные каналы между слоями не допускаются – поток должен проходить строго последовательно.
Создание воздухозаборника для направления дыма в фильтр
Для эффективного отвода дыма от горелки необходимо правильно сконструировать воздухозаборник, обеспечивающий направленное поступление дыма в фильтр без потерь и обратной тяги.
- Выбор материала: используйте металл толщиной не менее 1 мм (например, нержавейку или оцинковку) для устойчивости к высокой температуре и коррозии. Пластик не подходит из-за плавления и выделения токсинов.
- Форма воздухозаборника: предпочтительно использовать цилиндрическую или коническую трубу с диаметром на 10–15% больше диаметра выхода горелки, чтобы избежать избыточного сопротивления потоку дыма.
- Длина трубы: оптимальная длина – от 30 до 50 см, что обеспечивает стабильное направление потока и достаточное пространство для подключения фильтра без образования турбулентности.
- Угол подключения: устанавливайте воздухозаборник под углом 0–15° относительно вертикали для улучшения естественной тяги, избегая острых изгибов, которые снижают эффективность отвода.
- Герметизация стыков: используйте термостойкий уплотнитель или герметик (например, высокотемпературный силикон) для исключения подсоса воздуха и утечки дыма в помещение.
- Монтаж фильтра: закрепляйте фильтр на выходе воздухозаборника с помощью болтов или хомутов, обеспечивая плотное прилегание без люфтов, что предотвращает попадание несфильтрованного дыма наружу.
- Дополнительные элементы:
- Для улучшения тяги можно встроить дефлектор на выходе воздухозаборника.
- Для очистки периодически предусматривайте съемные крышки или люки.
Установка вентилятора для принудительного втягивания дыма
Для эффективного удаления дыма от горелки необходимо правильно подобрать и установить вентилятор, обеспечивающий стабильный поток воздуха через фильтр.
- Выбор вентилятора:
- Мощность – ориентируйтесь на производительность не менее 150 м³/ч, чтобы обеспечить достаточную тягу при средней длине дымохода до 2 метров.
- Тип – предпочтительны центробежные вентиляторы с высоким давлением для преодоления сопротивления фильтра.
- Напряжение питания – 220 В или 12 В (в зависимости от доступности электропитания и условий монтажа).
- Расположение вентилятора:
- Устанавливайте вентилятор непосредственно перед входом в фильтр для максимального втягивания дыма.
- Обеспечьте герметичное соединение вентилятора с корпусом фильтра и дымоходом для предотвращения утечек.
- Монтаж должен предусматривать виброизоляцию – используйте резиновые прокладки или амортизирующие крепления, чтобы снизить шум и вибрации.
- Подключение и эксплуатация:
- Проводка должна быть защищена термостойким изолятором, выдерживающим температуру до 100 °C.
- Рекомендуется установка выключателя и предохранителя в цепь питания вентилятора.
- Перед началом эксплуатации проверьте направление вращения лопастей – оно должно совпадать с направлением втягивания воздуха.
- Регулярно очищайте лопасти вентилятора от загрязнений для поддержания производительности.
Соблюдение этих рекомендаций гарантирует стабильное принудительное втягивание дыма, повышение эффективности фильтрации и безопасность эксплуатации горелки.
Как герметизировать фильтр, чтобы избежать утечек дыма
Для эффективной герметизации фильтра от дыма применяют высокотемпературные материалы, устойчивые к воздействию тепла и химических веществ. Рекомендуется использовать силиконовые герметики с рабочей температурой от 250°C и выше, которые не выделяют токсичных веществ при нагреве.
Первым шагом необходимо тщательно очистить поверхности соединений от пыли, жира и копоти – для этого подойдет спирт или ацетон. Поверхности должны быть сухими и ровными для плотного прилегания герметика.
Герметик наносят равномерным слоем по всей линии стыка, особенно уделяя внимание углам и местам соединения корпуса фильтра и трубок. После нанесения герметик следует аккуратно разровнять шпателем или пальцем в перчатке, чтобы исключить зазоры и пузырьки воздуха.
Для усиления герметизации можно использовать армирующую ленту из стекловолокна, которую накладывают поверх свеженанесенного герметика, а затем покрывают дополнительным слоем герметика.
После нанесения фильтр необходимо оставить на 24 часа при комнатной температуре для полного отверждения герметика. Во время эксплуатации проверяйте герметичность с помощью мыльного раствора: пузырьки укажут на возможные утечки, которые нужно оперативно устранить повторным нанесением герметика.
Подключение фильтра к рабочей зоне горелки
Для эффективного отвода дыма фильтр следует разместить максимально близко к месту горения. Используйте герметичные металлические или огнестойкие пластиковые трубы диаметром не менее 100 мм для подключения. Угол изгиба труб не должен превышать 45°, чтобы не создавать избыточное сопротивление воздуху.
Подключение выполняется с помощью жестких хомутов и термостойкого герметика, чтобы исключить утечки дыма. Вход фильтра рекомендуется оборудовать съемной решеткой или сеткой для предотвращения попадания крупных частиц внутрь системы.
Для оптимальной работы обеспечьте надежное крепление фильтра и труб к конструкциям рабочей зоны, используя виброизоляционные крепления. В местах соединений контролируйте герметичность при помощи дымовых тестов или мыльного раствора.
Рекомендуется предусмотреть обратный клапан или небольшой вентилятор с производительностью от 150 м³/ч, чтобы гарантировать постоянное движение воздуха через фильтр и предотвращать обратный поток дыма в помещение.
При планировании длины воздуховодов учитывайте возможность регулярного обслуживания фильтра и очистки труб от накопившихся продуктов сгорания.

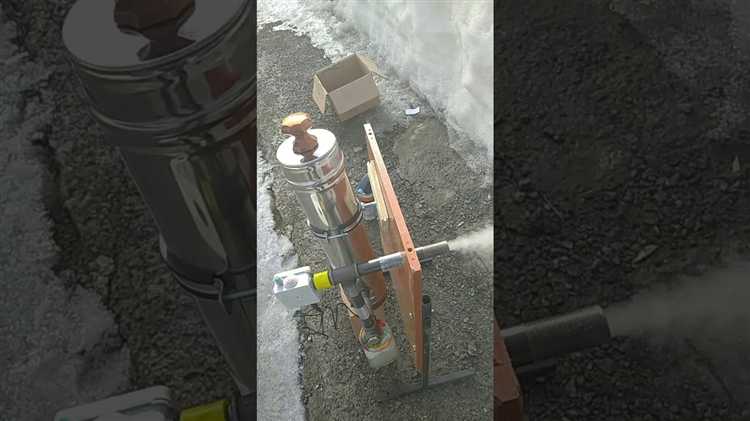

Проверка работоспособности фильтра в домашних условиях
Для оценки эффективности самодельного фильтра для дыма от горелки подготовьте закрытое помещение с минимальной вентиляцией. Включите горелку и направьте дым через фильтр. Сразу измерьте видимость и запах дыма на выходе фильтра. Если дым заметен визуально или сохраняется резкий запах, фильтр требует доработки.
Используйте простой тест с влажной белой тканью: поднесите ее к выходу фильтра на расстоянии 10–15 см. После 1 минуты ткани не должны оставаться темными от сажи или иметь запах горелого топлива. Наличие загрязнений на ткани говорит о недостаточной очистке.
Для более точной проверки примените дымомер или детектор частиц (при наличии). Концентрация мелких частиц на выходе должна снижаться не менее чем на 70% по сравнению с исходным дымом. Если приборы недоступны, повторяйте тест с тканью и визуальной оценкой после модификации фильтра.
Следите за сопротивлением воздуха через фильтр – слишком плотный материал затруднит тягу горелки. Измерьте поток воздуха с помощью простого анемометра или по времени заполнения герметичной емкости объемом 1 литр; время не должно превышать 15 секунд. При увеличении сопротивления уменьшайте толщину фильтрующего слоя или улучшайте вентиляционные каналы.
Вопрос-ответ:
Какие материалы лучше всего использовать для изготовления фильтра для дыма от горелки?
Для самодельного фильтра подойдут металлическая сетка с мелкими ячейками или нержавеющая сталь, так как они выдерживают высокие температуры и не деформируются. Также полезно применить слой минеральной ваты или базальтового волокна для дополнительной очистки и охлаждения дыма. Важно выбирать материалы, устойчивые к коррозии и термическому воздействию.
Как правильно собрать фильтр, чтобы он эффективно задерживал частицы дыма?
Фильтр нужно собирать так, чтобы дым проходил через несколько слоев очистки: сначала металлическая сетка, затем теплоизоляционный материал. Это позволяет улавливать крупные и мелкие частицы. Сборка должна быть герметичной, чтобы дым не обходил фильтр по краям. Хорошо подойдет цилиндрическая форма с отверстиями для равномерного прохождения воздуха.
Какие проблемы могут возникнуть при использовании самодельного фильтра для горелки?
Основная проблема — засорение фильтра из-за накопления сажи и смол, что снижает его пропускную способность и увеличивает сопротивление дыму. Еще одна сложность — неправильный подбор материалов, из-за чего фильтр может быстро разрушиться или начать выделять запахи. Регулярная очистка и контроль состояния деталей помогут избежать большинства трудностей.
Как часто нужно проводить обслуживание и чистку такого фильтра?
Частота обслуживания зависит от интенсивности использования горелки, но обычно чистку стоит делать после каждых 10-15 часов работы. Если видна значительная сажа или дым начинает выходить с неприятным запахом, фильтр нужно проверить и почистить раньше. Чистка проводится с помощью щетки или промывки горячей водой с нейтральным моющим средством, если конструкция позволяет.
Можно ли использовать этот фильтр для разных видов горелок и топлива?
Фильтр универсален для большинства бытовых горелок, работающих на газе, пропане или сжиженном топливе. Однако при использовании топлива с большим содержанием смол или других примесей, например, древесного угля, эффективность фильтра снижается, и его придется чаще чистить. Для каждого типа топлива стоит немного подбирать материалы и конструкцию, чтобы обеспечить оптимальную работу.
