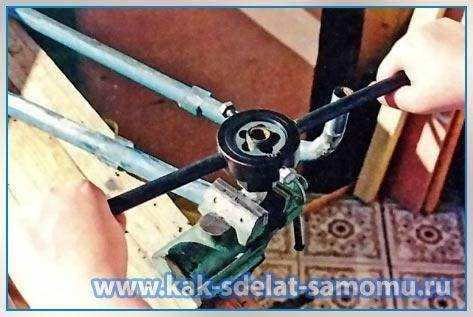

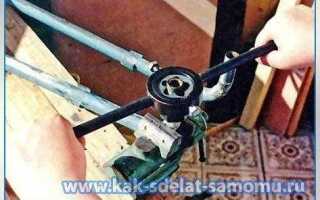

Для герметичного соединения стальных труб в системах водоснабжения, отопления и газопроводах чаще всего используется резьбовое соединение. Нарезка такой резьбы вручную выполняется с помощью клуппа – инструмента, оснащённого резцами, фиксирующимися в держателе с трещоткой или без неё. Это позволяет получить стандартную цилиндрическую или коническую трубную резьбу с точным шагом и глубиной, соответствующими ГОСТ 6357-81 и ГОСТ 6211-81.
Оптимальный диаметр трубы для ручной нарезки – от 1/2 до 1 1/2 дюйма. Клупп подбирается по размеру трубы, при этом важно учитывать не только наружный диаметр, но и толщину стенки: слишком тонкая труба деформируется при нарезке. Рабочая часть инструмента – съёмная головка с резцами – должна быть заточена и не иметь сколов. Для фиксации трубы применяется трубный зажим или тиски, исключающие смещение при нарезке.
Перед началом работ на внешнюю поверхность трубы необходимо нанести машинное масло или специальную резьбонарезную пасту. Это снижает трение, продлевает срок службы резцов и обеспечивает чистый рез. Нарезка производится строго по часовой стрелке, с усилием, при котором клупп идёт с равномерным шагом. Каждые 2–3 оборота необходимо делать пол-оборота в обратную сторону для удаления стружки и предотвращения заклинивания резцов.
Выбор ручного клуппа и соответствующих плашек для конкретного диаметра трубы

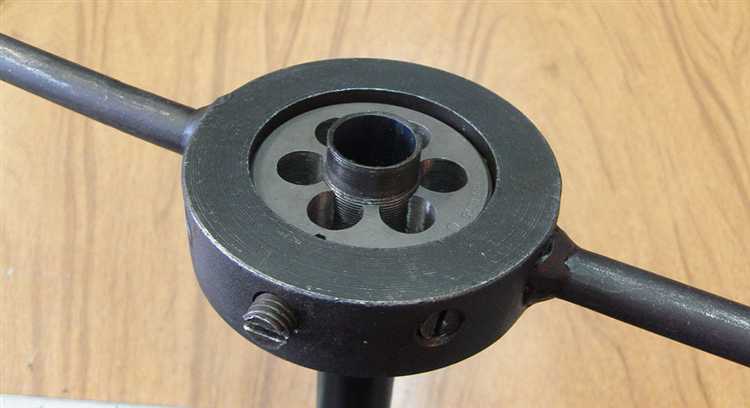

Перед покупкой клуппа необходимо точно определить наружный диаметр трубы. Наиболее распространённые размеры: 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Диаметр следует измерять штангенциркулем. Например, труба диаметром 21,3 мм соответствует размеру 1/2″.
Для бытового применения подойдёт комплект ручного клуппа с трещоткой и съёмными плашками. Оптимальный выбор – набор с головками от 1/2″ до 1 1/4″. Более крупные размеры требуют значительного усилия и длинного рычага, что неудобно при работе в ограниченном пространстве.
Плашки должны быть выполнены из легированной стали (Cr-V или HSS). Маркировка BSPT или G указывает на коническую или цилиндрическую резьбу соответственно. Для водопровода применяется коническая резьба по стандарту ГОСТ 6357-81 (аналог BSPT).
Важно учитывать совместимость плашек с корпусом клуппа: у разных производителей может различаться посадочный диаметр и крепёж. Универсальные клуппы не всегда обеспечивают надёжную фиксацию плашек.
Если предполагается нарезка резьбы на оцинкованных трубах, стоит выбирать клупп с хромированными или нитридированными плашками – они устойчивее к истиранию. Для частого использования предпочтителен инструмент с цельнометаллическим корпусом, а не с пластиковой рукояткой.
Подготовка трубы: обрезка, зачистка и снятие фаски перед нарезкой
Перед нарезкой резьбы необходимо обеспечить чистую, ровную и подготовленную торцевую часть трубы. Любые дефекты снижают качество соединения и ускоряют износ клуппа.
- Обрезка: Используйте труборез или болгарку с отрезным кругом по металлу. При работе болгаркой следите за тем, чтобы срез был строго перпендикулярен оси трубы. Допустимое отклонение – не более 1°.
- Зачистка торца: Удалите заусенцы и наплывы после резки. Используйте напильник или лепестковый круг. Цель – исключить препятствия для резца клуппа и избежать смятия витков резьбы.
- Снятие фаски: Обеспечьте входной угол 30–45°. Это снижает усилие при первом заходе клуппа и уменьшает риск срыва резца. Фаску удобно снимать круглым напильником или фаскоснимателем.
Перед началом нарезки убедитесь, что труба чистая и сухая. Остатки масла, краски или коррозии необходимо удалить металлической щёткой или шлифовальным кругом. Подготовленная поверхность обеспечивает плавное врезание клуппа и равномерную нарезку витков.
Фиксация трубы и выбор положения для безопасной работы
Перед нарезкой резьбы трубу необходимо жестко зафиксировать, чтобы исключить её проворачивание и смещение. Оптимальное решение – использование трубных тисков с зубчатыми губками. Для работы с трубами диаметром до 2 дюймов подойдут настольные или напольные тиски с фиксатором-хомутом. Для труб свыше 2 дюймов применяют стационарные тиски с усиленной конструкцией.
Поверхность установки тисков должна быть строго горизонтальной. Прикрепите тиски к верстаку болтами не менее М8. Если используется мобильная стойка, обязательно проверьте устойчивость – основание не должно шататься или скользить по полу.
Фиксируйте трубу на участке, удалённом от зоны нарезки минимум на 100 мм, чтобы избежать вибраций и деформации резьбы. При зажиме не допускайте смятия стенок: для тонкостенных труб рекомендуется подложить мягкие накладки, чтобы сохранить геометрию профиля.
Положение тела при работе должно обеспечивать стабильную опору и полный контроль за клуппом. Встаньте сбоку от трубы, чтобы при срыве инструмента не попасть под его траекторию. Ступни – на ширине плеч, колени слегка согнуты. Резьба нарезается от себя, с равномерным усилием. Не наклоняйтесь над инструментом – это повышает риск травмы при заклинивании.
Перед началом работы проверьте, не мешают ли окружающие предметы движению рукоятки клуппа. Освободите зону не менее 1 метра вокруг оператора. Освещение должно быть направленным и без теней на участке резьбы.
Пошаговое нарезание резьбы клуппом: техника вращения и контроль давления
Перед началом работы зафиксируйте трубу в тисках так, чтобы конец выступал не менее чем на 10 см. Поверхность трубы в месте нарезки очистите от краски, ржавчины и заусенцев. Нанесите смазку (например, масло И-20 или резьбовую пасту) на очищенную зону и режущие кромки клуппа.

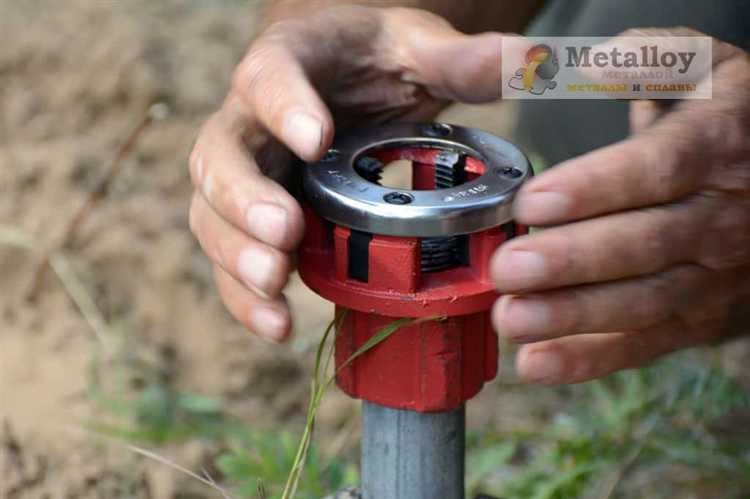

Установите клупп перпендикулярно оси трубы. Первое усилие прижатия критично: необходимо зафиксировать положение инструмента, чтобы избежать срыва резьбы. Надавите на корпус клуппа с умеренной силой и начните вращение по часовой стрелке. Первые 1–2 оборота должны быть медленными, с постоянным контролем захода резьбы. Если клупп не «цепляется», увеличьте давление, сохраняя осевое направление.
После уверенного начала вращайте клупп равномерно, прикладывая усилие к рукоятке, не меняя угла. На каждые 2–3 полных оборота делайте пол-оборота в обратную сторону – это способствует удалению стружки и снижает нагрузку на режущие кромки. Следите за тем, чтобы усилие при вращении оставалось стабильным. Возрастание сопротивления – сигнал к повторному смазыванию зоны нарезки и инструментальной части.
Не допускайте перекосов. Если при вращении клупп уводит в сторону – прекратите работу, извлеките инструмент, очистите резьбу и повторите установку. Продолжительность нарезки зависит от длины резьбы: на стандартной 20-миллиметровой трубе глубина резьбы достигается за 6–7 оборотов.
По окончании резьбы плавно выверните клупп, вращая в обратную сторону. Очистите резьбу от стружки и остатков смазки. Проверьте качество: витки должны быть равномерными, без заусенцев, без смятия профиля. Используйте калибр или муфту соответствующего диаметра для проверки посадки.
Проверка качества нарезанной резьбы и устранение типичных дефектов

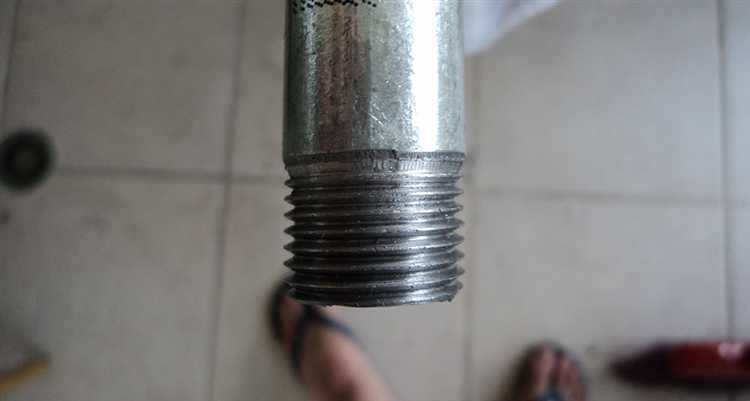

После нарезки резьбы необходимо провести визуальный и функциональный контроль. Резьба должна быть ровной, без заусенцев, сколов, надрывов и смещений витков. Глубина нарезки проверяется резьбовым кольцом или подходящей муфтой: она должна накручиваться от руки без перекосов, но с небольшим усилием.
Если резьба нарезана с перекосом, причина – несоосность инструмента и трубы. Устранить можно только перерезкой, предварительно выровняв положение клуппа. При заниженной глубине резьбы муфта прокручивается – в таком случае требуется сделать дополнительный полный оборот клуппом до достижения требуемого профиля. При избыточной глубине наблюдается люфт соединения, возможен срыв резьбы при нагрузке – трубу лучше заменить.
Если витки смазаны или рвутся, причина – тупой плашки, недостаток масла или слишком высокое усилие. Затупленные плашки нужно заменить или заточить. При отсутствии смазки использовать масло для резьбонарезки: оно снижает трение и предотвращает перегрев.
Наличие заусенцев требует зачистки металлической щёткой или надфилем, иначе они будут мешать герметичности соединения. Окислы и грязь удаляются до нарезки, но при обнаружении после – смываются растворителем. Нарезка на трубе с овальностью вызывает витки неправильной формы – такой участок трубы следует заменить.
Очистка инструмента и уход за клуппом после завершения работы

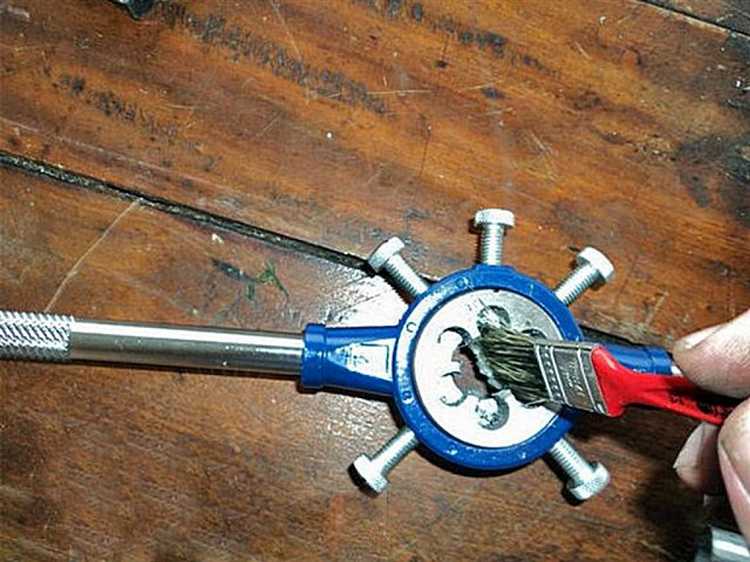

Сразу после нарезки резьбы удалите остатки масла и стружки с поверхности клуппа с помощью ветоши или кисти с жесткой щетиной. Особое внимание уделите режущим кромкам и внутренним пазам, где может скапливаться грязь.
Для очистки сложнодоступных участков используйте металлическую щетку или зубочистку, чтобы избежать повреждения режущих элементов. Не применяйте абразивные материалы, которые могут нарушить геометрию резьбообразующих деталей.
Промойте съемные части инструмента в растворителе на основе керосина или уайт-спирита для удаления остатков смазки и загрязнений. После промывки тщательно вытрите детали насухо.
Проверьте состояние резьбообразующих роликов и шпинделя на наличие трещин и износа. При обнаружении дефектов рекомендуется заменить поврежденные элементы, чтобы избежать брака при последующей работе.
Все металлические части смазать легким маслом (например, машинным или специальным инструментальным) для предотвращения коррозии. Не наносите масло на режущие кромки перед следующим использованием, чтобы избежать скольжения и снижения качества нарезки.
Храните клупп в сухом, проветриваемом месте, отдельно от кислотных и щелочных веществ. Используйте пластиковый или металлический кейс для защиты от механических повреждений и пыли.
Вопрос-ответ:
Какие инструменты необходимы для нарезки резьбы на трубе клуппом своими руками?
Для работы понадобится сам клупп — специальный резьбонарезной инструмент, набор плашек соответствующего диаметра и шага резьбы, клупповая смазка или машинное масло для снижения трения, вороток или рычаг для вращения клуппа, а также труборез для подготовки трубы. Иногда полезно иметь рулетку и карандаш для разметки.
Как подготовить трубу перед нарезкой резьбы клуппом?
Сначала необходимо отрезать трубу нужной длины и зачистить торец. Край трубы следует выровнять, удалив заусенцы и острые края, чтобы резьба получилась ровной и без повреждений. Рекомендуется очистить поверхность от грязи и ржавчины. Перед нарезкой резьбы также полезно нанести разметку, чтобы контролировать глубину и длину нарезаемой резьбы.
Какие ошибки чаще всего допускают при нарезке резьбы на трубе клуппом?
Часто резьба получается неровной из-за неправильного выставления инструмента или отсутствия смазки, что приводит к быстрому износу плашек и повреждению трубы. Еще одна распространенная ошибка — слишком сильное усилие при нарезании, из-за чего резьба может быть деформирована или срываться. Недостаточное закрепление трубы также создает опасность смещения во время работы и повреждения резьбы.
Как правильно использовать клупп для получения ровной и прочной резьбы?
Клупп устанавливают на трубу строго перпендикулярно оси, чтобы резьба вышла ровной. Во время нарезки плашку нужно вращать плавно, без резких рывков, периодически возвращая инструмент назад на четверть оборота для очистки от стружки. Наносите масло или специальную смазку, чтобы уменьшить трение и предотвратить перегрев. После окончания работы резьбу очищают от металлической стружки и проверяют на соответствие размеру.
Можно ли нарезать резьбу клуппом на любых типах труб?
Клупп подходит для нарезки резьбы в основном на металлических трубах — стальных, медных, алюминиевых. Для пластиковых и композитных труб этот способ не применяется, так как материал слишком мягкий и легко повреждается. Важно учитывать диаметр трубы и выбирать соответствующий комплект плашек, иначе резьба не получится качественной или инструмент быстро выйдет из строя.
