Давление в водопроводной системе указывается в мегапаскалях (МПа), барах (bar) или атмосферах (атм). На практике чаще всего применяются бары: 1 бар = 0,1 МПа ≈ 1,02 атм. Эти обозначения встречаются на корпусах сантехнических приборов, документации к насосам и клапанам, а также в проектах инженерных сетей.
Для бытового водоснабжения оптимальным считается давление в диапазоне от 2 до 4 бар. При значении ниже 1,5 бар возможны перебои в работе смесителей, проточных водонагревателей и стиральных машин. Если давление превышает 6 бар, возрастает риск повреждения гибкой подводки, фильтров и арматуры.
Номинальное давление обозначается как PN или Ру. Например, маркировка «PN 10» указывает, что изделие рассчитано на длительную эксплуатацию при давлении до 10 бар. Этот параметр не означает фактическое давление в системе, а определяет максимальную допустимую нагрузку для оборудования при температуре воды до +20 °C.
Рабочее давление (иногда обозначается как Pраб) отражает текущее давление в трубопроводе при нормальной эксплуатации. Оно может колебаться в течение суток, особенно в многоэтажных домах. Для оценки реального давления применяют манометры, устанавливаемые на вводе в квартиру или за редуктором.

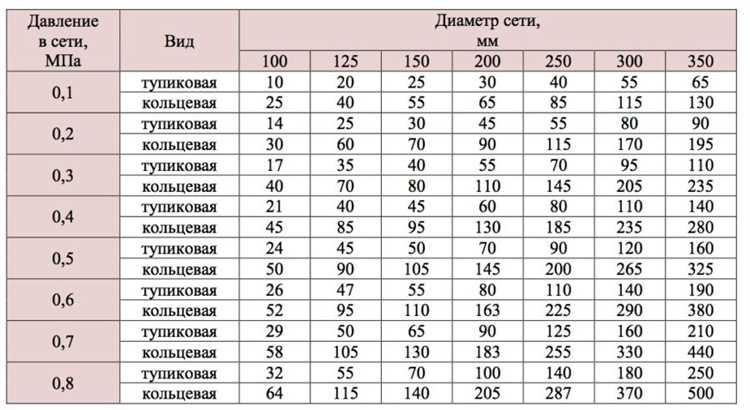

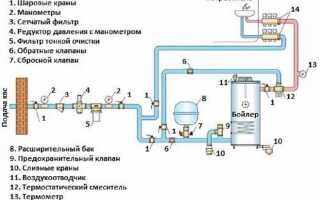

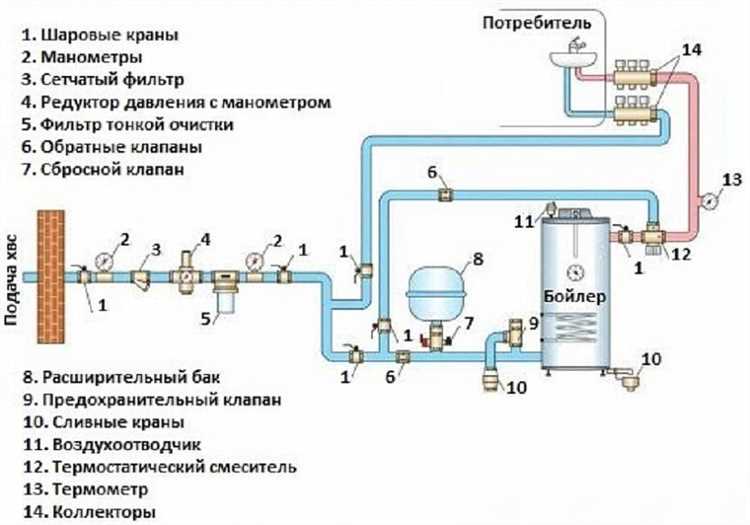

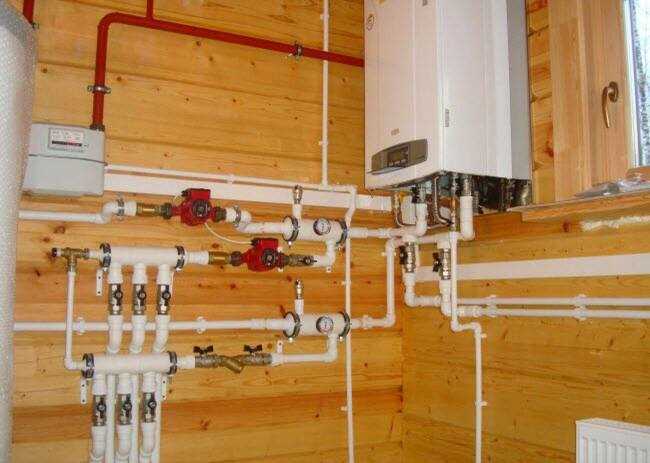

Контроль и корректировка давления выполняются с помощью редукторов, обратных клапанов и автоматических насосных станций. В частных домах часто устанавливают гидроаккумуляторы, стабилизирующие давление в системе и предотвращающие гидроудары.
Что означают обозначения «бар», «атм», «МПа» на счетчиках и насосах
Бар – одна из наиболее распространённых единиц измерения давления в водопроводных системах. 1 бар соответствует 100 000 паскалей (Па) или 0,1 мегапаскаля (МПа). Это примерно равно давлению водяного столба высотой 10 метров. Насосы и счётчики, рассчитанные на 4 бара, работают при давлении до 40 метров водяного столба.
Атмосфера (атм) – внесистемная единица, приближённая к бару. 1 атм ≈ 101 325 Па. В инженерной практике значения в атмосферах часто округляются до 1 атм = 1 бар, однако это не идентичные величины. При подборе оборудования важно учитывать эту разницу: насос, рассчитанный на 6 атм, может иметь меньший запас прочности, чем устройство с указанием 6 бар.
Мегапаскаль (МПа) – единица давления в системе СИ. 1 МПа = 1 000 000 Па = 10 бар. Эту величину применяют в технической документации к промышленным насосам и счётчикам высокого давления. При указании давления, например, 0,6 МПа, речь идёт о 6 барах.
Рекомендации: при выборе насоса ориентируйтесь на рабочее давление с запасом не менее 20% относительно максимального давления в системе. Счётчики должны соответствовать фактическому давлению в трубопроводе. При давлении свыше 6 бар целесообразно использовать арматуру, рассчитанную на 1 МПа и выше.
Разница между рабочим, максимальным и минимальным давлением
Максимальное давление – предельно допустимое значение, при котором сохраняется целостность трубопровода, фитингов и запорной арматуры. Обычно указывается в технической документации: для пластиковых труб – до 10 атмосфер (1,0 МПа), у металлопластиковых – до 25 атмосфер (2,5 МПа), у стальных – выше. Превышение грозит разгерметизацией или разрушением элементов системы.
Минимальное давление – нижний порог, при котором ещё обеспечивается стабильная подача воды. Для бытовых нужд требуется не менее 0,5 атмосферы (0,05 МПа). При меньших значениях нарушается работа смесителей, водонагревателей и стиральных машин.
Разница между рабочим и максимальным давлением определяет допустимый запас прочности. Он должен составлять не менее 20–30 % от рабочего значения. При проектировании важно учитывать давление в периоды пикового потребления и возможные гидроудары.

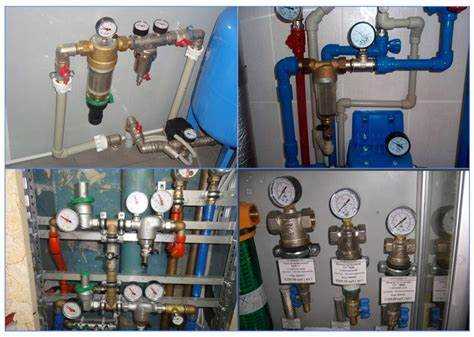

Рекомендуется устанавливать редукторы давления при превышении 5 атмосфер на вводе, а также реле давления – для контроля в насосных станциях. Манометры необходимы на входе и выходе оборудования, особенно в закрытых системах.

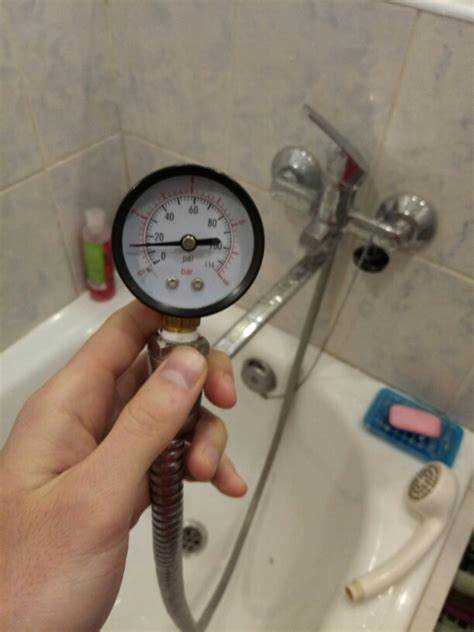

Как определить давление воды по манометру и его шкале
Манометр подключается к точке измерения на вводе водопровода или после насоса. Прибор должен быть исправен, с целой шкалой и без запотевания стекла. Стрелка в исходном положении должна находиться на нуле.

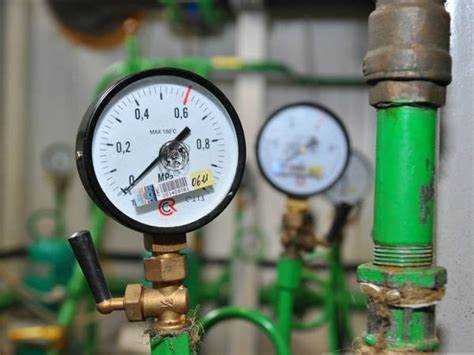

На шкале манометра указаны деления в барах или мегапаскалях. 1 бар соответствует примерно 0,1 МПа или 10 метрам водяного столба. Для бытовых нужд нормальным считается давление в диапазоне 2–4 бар. Если стрелка показывает 1 бар – напор слабый, менее 2 бар – возможны перебои в работе смесителей и бытовой техники. Показания выше 5 бар требуют установки редуктора давления.
Для точного считывания стрелка должна находиться прямо над делением. Если шкала проградуирована с шагом 0,2 бара, то показание между делениями оценивается визуально. Цифры, нанесённые на шкалу, соответствуют прямым значениям давления, без необходимости пересчёта. Если указано «кгс/см²», 1 кгс/см² приравнивается к 0,98 бар, но для бытовых расчетов обычно округляется до 1 бар.
Цифровые манометры показывают значение с точностью до двух знаков после запятой. Аналоговые устройства дают ориентировочные данные, погрешность может достигать 0,2 бара. При проверке давления учитывают температурные колебания и высоту установки прибора – на каждый метр высоты давление снижается примерно на 0,1 бар.
Где указываются нормы давления в квартире и частном доме
Нормативы давления воды устанавливаются СанПиН 2.1.4.2496-09 и СП 30.13330.2016. Для холодного водоснабжения в точках водоразбора минимальное давление составляет 0,3 атм, максимальное – 6,0 атм. Для горячей воды: минимум – 0,3 атм, максимум – 4,5 атм.
В многоквартирных домах нормативы давления указаны в проектной документации здания и актах ввода в эксплуатацию. Эти значения контролируются управляющей организацией и ресурсоснабжающей компанией, что фиксируется в договоре на поставку коммунальных услуг.
В частных домах нормы давления определяются проектом водоснабжения, который разрабатывается на этапе подключения к централизованной системе или при установке насосной станции. В таких системах часто предусматриваются редукторы давления и гидроаккумуляторы, позволяющие поддерживать давление в диапазоне 1,5–3,0 атм, что соответствует стандартам работы бытовой сантехники.
Также нормы могут быть зафиксированы в технических условиях, выданных водоканалом при подключении. В случае автономного водоснабжения (скважина или колодец) проектировщик закладывает параметры, исходя из высоты подъема воды, длины трубопровода и характеристик оборудования.
Какие значения давления считаются допустимыми для бытовой техники
Для корректной работы большинства бытовых приборов, подключаемых к водопроводу, давление воды должно находиться в пределах 1,5–6 бар. Нарушение этих границ может привести к утечкам, сбоям или поломке оборудования.
Стиральные машины обычно требуют давление от 1 до 10 бар, однако оптимальный диапазон – 2–5 бар. При значениях ниже 1 бар могут возникнуть проблемы с забором воды, выше 6 бар – повреждение шлангов или внутренних клапанов.
Посудомоечные машины рассчитаны на работу при давлении от 0,5 до 10 бар. При этом большинство производителей рекомендуют давление от 2 до 5 бар для стабильной работы всех режимов.
Проточные водонагреватели чувствительны к давлению: минимально допустимое значение – около 1 бар, максимально – 6–8 бар в зависимости от модели. При недостаточном напоре нагрев будет нестабильным, при избытке – возрастает риск выхода из строя предохранительного клапана.
Фильтры тонкой очистки и системы обратного осмоса работают при давлении от 2 до 6 бар. При падении ниже 1,5 бар производительность резко снижается, а превышение 6 бар способно повредить мембраны и корпусные элементы.
Для безопасной эксплуатации всех приборов рекомендуется установка редуктора давления на вводе в квартиру, особенно если в системе наблюдаются скачки свыше 5,5 бар. Это позволяет избежать перегрузок и продлить срок службы техники.
Как считывать обозначения давления на редукторах и клапанах
Обозначение рабочего давления часто указывается как диапазон, например, 1,5–6 бар. Важно контролировать, чтобы давление в системе не выходило за эти пределы во избежание поломок и снижения срока службы.

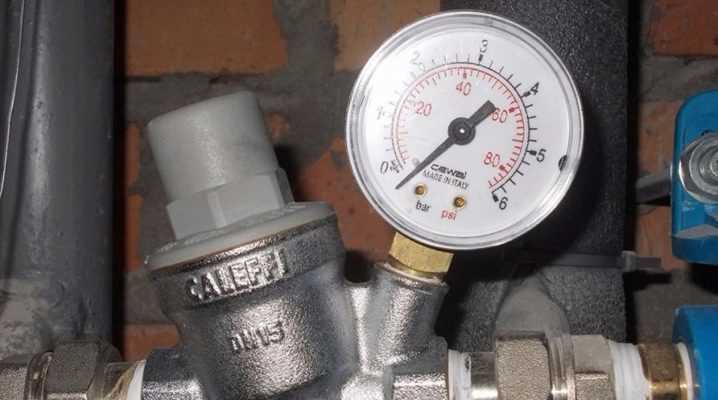

На редукторах давление может отображаться в виде номинального значения (например, Рн=4 бар), которое задает установленное давление на выходе устройства. В этом случае давление на входе должно быть выше на 20-30 %, чтобы редуктор корректно функционировал.
Клапаны имеют маркировку с указанием максимального давления срабатывания (например, 10 бар) и номинального рабочего давления. При эксплуатации давление в системе не должно превышать эти значения. Также могут быть указаны давление открытия и закрытия, что важно для настройки и диагностики.
При считывании обозначений обращайте внимание на единицы измерения: 1 МПа равен 10 бар. Неправильное понимание этих значений приводит к ошибкам в регулировке и выбору оборудования.
Рекомендуется сверять данные с технической документацией производителя. На практике давление проверяют манометрами на входе и выходе редуктора или клапана, сравнивая с указанными параметрами для своевременного выявления отклонений.
Что обозначает перепад давления и как он влияет на подачу воды
Перепад давления – разница между давлением в точке входа воды в систему и давлением в конечной точке водоснабжения. Он отражает потери энергии, вызванные трением, сопротивлением труб, фитингов и запорной арматуры.
Влияние перепада давления на подачу воды:
- Высокий перепад давления снижает фактическое давление на выходе, ухудшая напор в кранах и душах.
- При чрезмерных потерях уменьшается скорость потока, что ведёт к недостаточному водоснабжению потребителей.
- Перепад давления влияет на стабильность работы насосного оборудования – перегрузки сокращают срок службы насосов.
- Неправильно рассчитанный перепад может привести к гидроударам и повреждению трубопроводов.
Рекомендации по контролю перепада давления:
- Использовать трубы и фитинги с минимальным гидравлическим сопротивлением, выбирать диаметр, соответствующий расходу.
- Регулярно очищать систему от отложений и загрязнений, которые увеличивают сопротивление потоку.
- Устанавливать манометры в ключевых точках для контроля реального давления и выявления аномалий.
- При необходимости монтировать регуляторы давления или повысительные насосы для компенсации потерь.
- Проводить гидравлические расчёты при проектировании и ремонте для точного определения допустимых перепадов.
Контроль перепада давления обеспечивает стабильное водоснабжение, минимизирует риски поломок и повышает эффективность системы.
Вопрос-ответ:
Что означают разные обозначения давления воды на схемах водоснабжения?
На схемах водоснабжения часто используются символы и числовые значения, показывающие давление воды в конкретных точках системы. Обычно давление обозначается в килопаскалях (кПа) или барах (бар). Символы помогают понять, на каких участках давление поддерживается на определённом уровне, где есть перепады или где предусмотрены меры для регулировки давления.
Почему давление воды в системе водоснабжения важно правильно обозначать?
Правильное обозначение давления необходимо для корректного проектирования и эксплуатации системы. Зная давление в различных участках, можно подобрать подходящее оборудование, например, насосы и регуляторы, и избежать аварий. Без точных данных возможны перебои в подаче воды или повреждения трубопроводов из-за избыточного давления.
Какие единицы измерения давления воды обычно используются и чем они отличаются?
В технической документации для водоснабжения чаще всего встречаются килопаскали (кПа) и бары. Один бар равен 100 килопаскалям. Также иногда используется атмосфера (атм), где 1 атм примерно равна 101,3 кПа. Выбор единицы зависит от стандартов и требований конкретного проекта или региона.
Как влияет изменение давления воды на работу системы водоснабжения?
Если давление слишком низкое, вода может плохо поступать к потребителям, снижая комфорт и работоспособность оборудования. При высоком давлении возрастает риск повреждения труб и фитингов, что приводит к утечкам и авариям. Поэтому важно, чтобы давление поддерживалось в пределах допустимых значений, обозначенных на схемах.
Какие устройства используют для контроля и регулирования давления воды в системе?
Для контроля давления применяются манометры, показывающие текущие показатели. Регулировать давление помогают редукторы и клапаны. В некоторых системах устанавливают автоматические регуляторы, которые поддерживают давление на заданном уровне без вмешательства человека. Выбор оборудования зависит от задач и параметров системы.
