Разметка электрических схем требует точности. Ошибки в обозначении фазного и нулевого проводников приводят к коротким замыканиям, перегреву оборудования и поражению электрическим током. В большинстве стандартов ноль обозначается латинской буквой N, фаза – L. При этом, если фаза одна, используется L, если их несколько – L1, L2, L3.
В цветовой маркировке жил кабеля по ГОСТ 31947-2012 для нулевого проводника предусмотрен синий цвет, для фазных – коричневый, чёрный или серый. Нейтральный проводник всегда подключается к нулевой шине щита, а фазный – через автоматический выключатель. Нарушение этого порядка делает схему потенциально опасной.
На схемах переменного тока фазный провод обычно обозначается символом ~ рядом с буквой L, а ноль – как N без дополнительных знаков. В цепях постоянного тока ноль может быть заменён на минус (−), а фаза – на плюс (+), но такие обозначения недопустимы в бытовых схемах 220 В.
В распределительных щитах, при монтаже розеток и освещения важно использовать не только правильные обозначения, но и маркировку жил на концах провода. Надёжная идентификация – обязательное требование ПУЭ и СНиП. Проверка правильности подключения выполняется индикаторной отвёрткой или мультиметром, а не «на глаз».

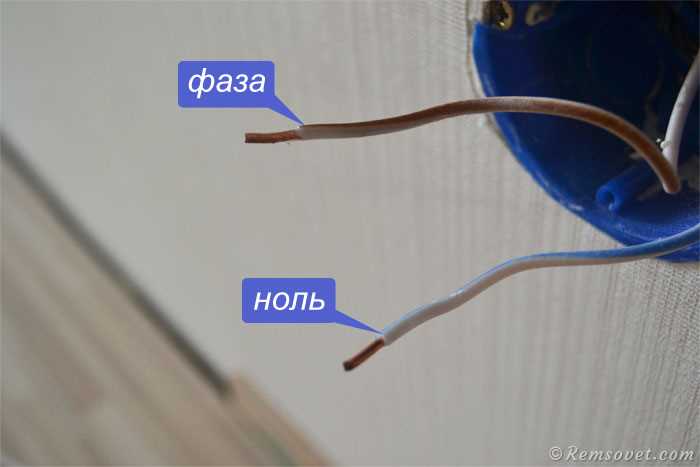

Как отличить ноль от фазы по цвету проводов
В однофазной сети переменного тока (220 В) используются три основных цвета изоляции: синий, коричневый и жёлто-зелёный. Ноль (рабочий нулевой проводник, PEN или N) обозначается синим цветом. Фаза (L) – коричневым, реже – чёрным или серым. Заземление (PE) – жёлто-зелёным, его нельзя путать с нулём.
При подключении розеток и выключателей важно учитывать, что фазный провод может находиться под напряжением даже при отключённой нагрузке. Синий провод в правильно выполненной проводке всегда используется как нейтраль. При обнаружении иного цвета для нулевого провода необходимо проверить схему разводки или вызвать электрика.
В старых домах проводка может не соответствовать современным стандартам. Там фазу и ноль иногда определяют исключительно по расположению жил, без учёта цвета. В таких случаях обязательна проверка индикаторной отвёрткой: фаза вызывает загорание неона, ноль – нет реакции.
Проверка правильности подключения возможна также с помощью мультиметра: между фазой и нулём будет около 220 В, между нулём и землёй – не более нескольких вольт. Цветовая маркировка не заменяет измерений, а служит ориентиром. Полагаться только на цвет нельзя при реконструкции старых линий или в случае явных нарушений.
Какие буквы обозначают фазу и ноль на схемах и розетках
Нулевой провод обозначается буквой N (от слова Neutral). Он необходим для замыкания цепи и обеспечения возврата тока от нагрузки.
Заземление обозначается буквой PE (Protective Earth). На розетках и распределительных коробках его маркируют отдельным контактом. Он не участвует в работе прибора, но обеспечивает защиту от поражения током.

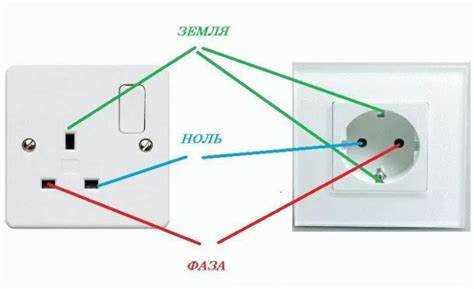

На розетках фазный контакт чаще всего располагается справа, нулевой – слева, если смотреть на розетку спереди, а заземляющий – посередине или выше остальных. Однако расположение может отличаться в зависимости от стандарта. Поэтому надёжнее использовать индикатор напряжения для точного определения фазы.
На проводах маркировка может быть цветовой: фаза – коричневая, чёрная или серая; ноль – синий; заземление – жёлто-зелёный. Но при подключении всегда нужно ориентироваться на буквенные обозначения и проверять соответствие цветовой маркировки фактическому назначению проводов.
Как найти фазу и ноль с помощью индикаторной отвертки
Для проверки необходимо отключить питание на щитке, разобрать розетку или коробку, обеспечить доступ к оголённым контактам. После включения питания и соблюдения мер безопасности берут индикаторную отвертку и поочерёдно прикасаются к каждому контакту.
Если при касании клеммы загорается неоновый индикатор – это фаза. При прикосновении к нулевому проводу свет не загорается. При проверке важно держать палец на контактной площадке рукоятки – иначе отвертка не покажет напряжение.
Не рекомендуется использовать индикатор с батарейкой или цифровой, если нет уверенности в его конструкции. Для простого определения фазы подойдёт классическая отвертка с неоновым индикатором, рассчитанная на напряжение до 250 В.
Если в распределительной коробке три провода, то третий может быть заземлением. Его определяют мультиметром или визуально, по подключению к шине заземления. Индикаторная отвертка на «земле» светиться не должна.
Почему важно соблюдать полярность при подключении устройств
Нарушение полярности при подключении устройств приводит к отказу электроники, снижению срока службы компонентов и возникновению опасных ситуаций. В однофазных сетях переменного тока стандартное распределение проводников – фаза (L), ноль (N) и, при наличии, защитное заземление (PE). Подключение фазы на место ноля нарушает алгоритмы работы многих приборов, особенно с электронными блоками управления.
В бытовых устройствах, оснащённых кнопками включения в разрыв цепи, неправильная полярность приводит к тому, что даже при выключении прибора под напряжением остаются внутренние цепи. Это увеличивает риск поражения током при касании внутренних элементов и затрудняет диагностику. Например, в стиральных машинах, бойлерах и микроволновках неправильная подача фазы может вызвать ложные срабатывания реле или перегрев управляющих плат.

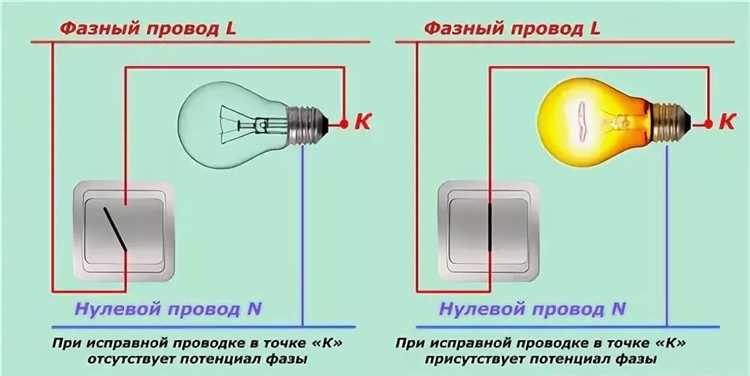

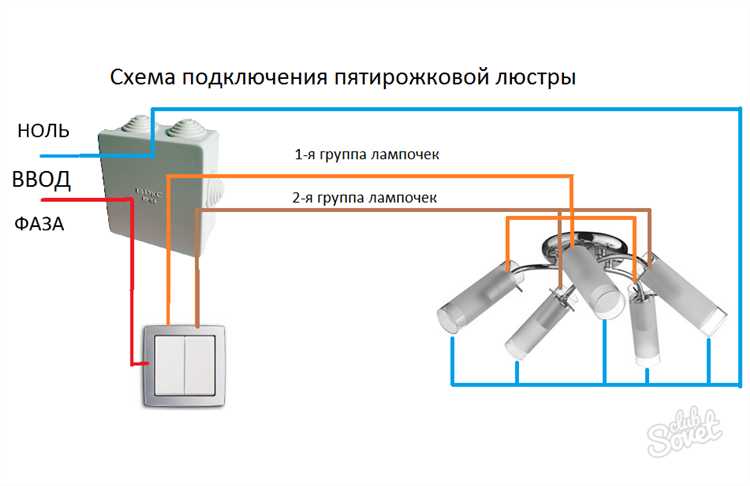

В осветительных системах при неправильной полярности ток подаётся на патрон даже при отключённом выключателе. Это делает смену лампы потенциально опасной, особенно при отсутствии заземления и установленных УЗО.
При подключении розеток важно соблюдать, чтобы фаза приходилась на правый контакт, а ноль – на левый (если смотреть спереди). Это правило особенно актуально для вилок без обозначений и двусторонней симметрии – его соблюдение гарантирует правильную работу устройств с пассивной защитой.
При установке автоматических выключателей, УЗО и других защитных устройств неверное подключение нарушает их функции. Например, УЗО, подключённое с перепутанными фазой и нолём, не сможет обнаружить утечку тока и обеспечить отключение.
Соблюдение полярности особенно критично в системах с гальванической развязкой, импульсными блоками питания и электронными стабилизаторами. Нарушение полярности может повредить варисторы, диоды и силовые ключи, рассчитанные на работу при определённом направлении тока.
Обозначения нуля и фазы в однофазной и трёхфазной сети
В однофазной сети используются два проводника: фазный и нулевой. Фазный обозначается латинской буквой L (от англ. Line), нулевой – N (Neutral). Цветовая маркировка согласно ГОСТ Р 50462:
- L – коричневый или чёрный;
- N – голубой.

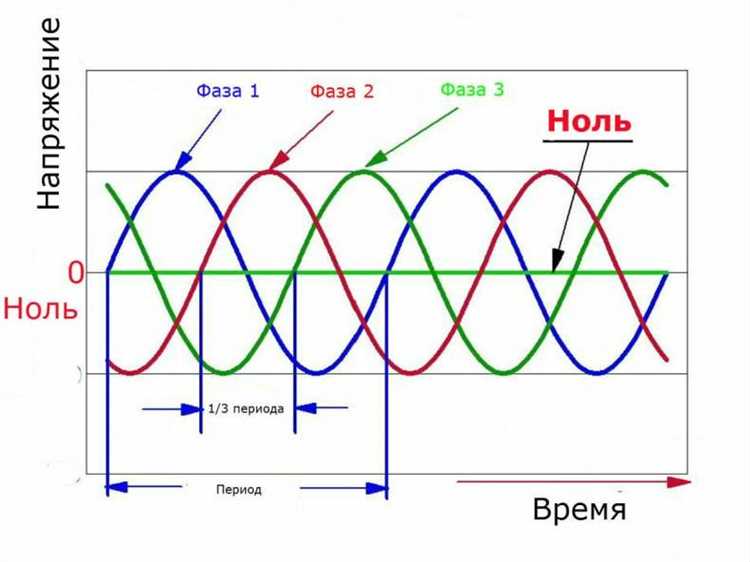

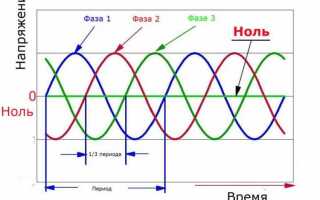

В трёхфазной сети применяются три фазных провода и один нулевой. Фазные обозначаются как L1, L2, L3. Нулевой сохраняет обозначение N. Цвета для фаз в трёхфазной сети:
- L1 – коричневый;
- L2 – чёрный;
- L3 – серый;
- N – голубой.
Защитный проводник обозначается как PE и всегда имеет жёлто-зелёную изоляцию. Его не следует путать с нулевым проводом, особенно в старых установках, где может встречаться совмещённый PEN-проводник.

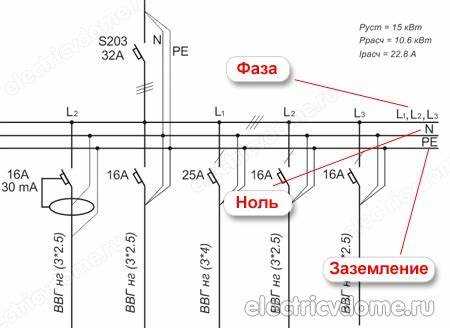

На схемах:
- Фазные провода – линии с пометками L, L1–L3;
- Нулевой – линия с обозначением N;
- Заземление – линия с символом ⏚ или подписью PE.
При подключении оборудования:
- Сверяйтесь с маркировкой на клеммах: L – фаза, N – ноль, PE – земля;
- Никогда не используйте нулевой провод в качестве заземления;
- Не допускайте путаницы фаз, особенно при подключении трёхфазных двигателей – это может изменить направление вращения.
Ошибки при определении фазы и нуля: как их избежать
Основная ошибка – путаница между проводниками из-за неправильного использования тестера или индикаторной отвёртки. Многие приборы показывают наличие напряжения только на фазе, но не всегда точно фиксируют нулевой проводник. Для точного определения используйте фазоуказатель с дифференциальным методом измерения или мультиметр с функцией измерения переменного напряжения относительно заземления.
Нельзя определять ноль только по цвету изоляции проводов, так как в старых или нарушенных системах маркировка часто отсутствует или повреждена. Обязательно проверяйте проводники в нескольких точках цепи для выявления возможных ошибок монтажа.
Перед работой с электрооборудованием отключайте питание на вводе и проверяйте отсутствие напряжения мультиметром с высокой чувствительностью. Не доверяйте индикаторным отверткам для проверки полного отсутствия напряжения, они не обеспечивают необходимой точности.
Ошибки возникают при замыкании на землю через нагрузку, когда нулевой проводник может иметь небольшое напряжение, что сбивает с толку измерительные приборы. В таких случаях измеряйте напряжение между нулём и защитным заземлением – напряжение должно быть не более нескольких вольт.
При работе с трёхфазными системами идентифицируйте фазу по наличию напряжения относительно нуля и между фазами, чтобы исключить перекрестные ошибки. Важно фиксировать результаты измерений и повторять проверку после монтажа, чтобы избежать скрытых ошибок, которые проявятся при нагрузке.
Вопрос-ответ:
Как отличить нулевой проводник от фазного по цвету в электрической схеме?
В современных электрических схемах нулевой проводник обычно обозначается синим цветом изоляции. Фазный проводник может иметь другие цвета, чаще всего коричневый, чёрный или красный. Такая цветовая маркировка помогает быстро определить, какой провод отвечает за подачу напряжения, а какой — за обратный ток. Однако в старых или нестандартных системах цвета могут отличаться, поэтому всегда стоит проверять схему и использовать тестер.
Почему важно правильно подключать ноль и фазу в бытовой электропроводке?
Неправильное подключение нулевого и фазного проводников может привести к сбоям в работе оборудования и даже создать угрозу поражения электрическим током. Фаза подаёт напряжение, а ноль служит возвратным проводом, замыкая цепь. Если поменять их местами, некоторые приборы могут оказаться под напряжением на корпусе, что опасно для пользователя. Кроме того, защита, такая как автоматические выключатели и УЗО, может работать неправильно, если фаза и ноль перепутаны.
Что означает символ “N” и символ “L” на электрических схемах?
Обозначение “N” на схеме указывает на нулевой проводник, который служит для замыкания цепи и обычно соединён с землёй в распределительном щите. Символ “L” обозначает фазный проводник — источник электрического напряжения, по которому ток поступает к нагрузке. Эти обозначения помогают при монтаже и обслуживании электропроводки, чтобы избежать ошибок и обеспечить безопасную эксплуатацию.
Можно ли считать, что нулевой провод всегда неопасен при прикосновении?
Нет, не всегда. Хотя нулевой проводник обычно считается безопасным, так как он соединён с землёй, в некоторых случаях на нуле может появляться напряжение из-за неисправностей, плохих контактов или обрыва цепи. Поэтому при работе с электроприборами или проводкой нужно соблюдать меры предосторожности и пользоваться тестером для проверки напряжения, даже если речь идёт о нулевом проводе.
Как правильно обозначать фазу и ноль в трехфазной системе?
В трехфазных системах нулевой проводник по-прежнему обозначается буквой “N” и имеет синий цвет изоляции. Фазные провода обозначают буквами “L1”, “L2” и “L3” соответственно, чтобы показать три разные фазы. Цвета фазных проводов могут быть красным, жёлтым, зелёным или коричневым, в зависимости от стандарта. Такое маркирование помогает правильно подключать оборудование и избегать ошибок при монтаже.
Как правильно определить, где в электрической схеме находится ноль, а где фаза?
В электрических схемах обычно нулевой провод обозначается синим цветом, а фазный — коричневым или черным. Кроме того, ноль часто подписывается буквой «N» (neutral), а фаза — «L» (line). На схемах можно встретить и другие обозначения, но эти самые распространённые. Важно также учитывать, что нулевой провод служит для замыкания цепи и обычно соединён с землёй на распределительном щите, тогда как фаза несёт напряжение. Для точного определения на практике стоит использовать индикатор напряжения или тестер, чтобы не ошибиться и избежать риска поражения электрическим током.
Почему в некоторых схемах ноль и фаза обозначают одинаково или не разделяют явно?
Иногда в простых или устаревших схемах обозначения нуля и фазы могут отсутствовать или не выделяться чётко, особенно в одножильных проводках или когда используется общий проводник. Это может затруднять правильное подключение и диагностику. Такая ситуация обычно возникает из-за экономии на материалах или отсутствия современных стандартов в момент проектирования. Сегодня нормы требуют чёткого разделения и маркировки, чтобы повысить безопасность и облегчить обслуживание. Если же схема не содержит явных обозначений, рекомендуется внимательно проверить провода с помощью приборов перед подключением устройств.
