Как обозначается розетка на схеме

Обозначение розетки на электрической схеме регулируется ГОСТ 2.709-89 и нормативными документами по электротехнической графике. Важно использовать стандартизированные символы, чтобы обеспечить однозначное понимание схемы всеми специалистами и упростить техническую документацию.

Основной символ розетки – это круг с двумя параллельными линиями внутри, которые указывают на контакты. Дополнительно рядом с символом проставляют буквенно-цифровое обозначение, например, Р1 или Розетка 1, где буква «Р» указывает на тип устройства.

Для разных типов розеток (например, силовые, с заземлением, с защитой) применяются уточняющие знаки или дополнительные элементы внутри или рядом с символом. При проектировании необходимо учитывать количество фаз и наличие заземления, что отражается в условных обозначениях.

При нанесении на схему рекомендуется придерживаться единой системы маркировки по всему проекту. Это включает обозначение места установки, типоразмера, а также параметры номинального напряжения и тока, если схема этого требует.

Обозначения розеток по ГОСТ: основные стандарты и нормы

Стандарт определяет символы в виде круга с отметками внутри или рядом. Для одинарной розетки ставится круг с цифрой, обозначающей количество контактов. Если розетка с заземлением, то рядом с символом добавляется дополнительная отметка в виде трех линий или буквы «PE» (Protective Earth).

Различают бытовые, промышленные и специальные розетки. Для бытовых используются простые символы с указанием напряжения и частоты, например, «220В» и «50Гц». Промышленные розетки дополнительно маркируются по степени защиты (IP) и силе тока, что наносится рядом с символом.

Важное требование ГОСТ – четкая идентификация розетки по назначению. Для силовых розеток, используемых с оборудованием большой мощности, применяется обозначение с указанием номинального тока и напряжения, часто с префиксом «С» (сила тока). Для компьютерных и телефонных розеток предусмотрены отдельные символы с буквенными обозначениями, отражающими тип связи.

При проектировании схем необходимо соблюдать масштабы и пропорции условных обозначений, чтобы обеспечить читаемость и однозначность интерпретации. Дополнительно допускается использование цифровых и буквенных индексов для указания конкретных моделей или серий розеток.

Использование актуальной версии ГОСТ гарантирует соответствие схем требованиям безопасности и эксплуатационной совместимости. При этом важно учитывать дополнения и изменения в стандартах, регулярно обновляемые национальными органами по стандартизации.

Символы розеток для разных типов сетей и напряжений

Обозначение розеток на электрических схемах зависит от типа сети и рабочего напряжения. Для однофазных сетей 220 В применяется символ с одной парой параллельных линий и указанием номинального напряжения рядом – «220 В». В трехфазных сетях 380 В используется символ с тремя параллельными линиями, сопровождаемыми маркировкой «380 В» или «3~». Розетки для силовых цепей обозначают квадратом с отметкой силы тока, например «16 А», что позволяет учитывать нагрузку.

Для сетей с защитным заземлением добавляют обозначение заземляющего контакта – обычно маленький треугольник или три линии, сходящиеся к точке под символом розетки. В схемах с низким напряжением (12 В, 24 В) символы упрощены, часто без дополнительных линий, с указанием номинала рядом для четкой идентификации. Важно всегда сопровождать символ точным указанием напряжения, чтобы избежать ошибок при монтаже и эксплуатации.

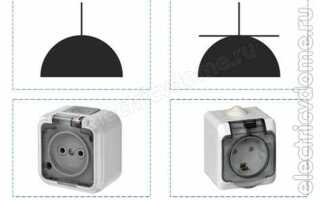

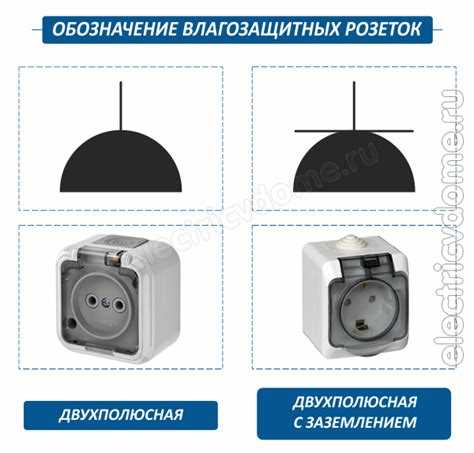

Для специальных розеток – например, промышленных или с повышенной степенью защиты – применяются комбинированные символы, включающие квадрат с отметками типа розетки и стандарта, например, «CEE» или «IP44». Их отличительной особенностью на схеме служит дополнительная маркировка, указывающая на специфику подключения и условия эксплуатации.

Выбор правильного символа влияет на безопасность и удобство монтажа, поэтому при составлении схем следует опираться на стандарты ГОСТ и международные нормы IEC, где четко регламентированы обозначения для всех типов розеток и напряжений.

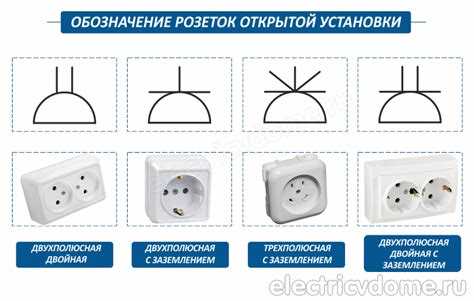

Обозначение двойных и тройных розеток на схеме

Двойные розетки на электрических схемах обозначаются как два параллельных символа розетки, объединённых общей линией питания. Такой способ указывает на наличие двух разъёмов, подключённых к одному электрическому ответвлению. Обычно каждый контакт обозначается кругом с буквой «Р» или специальным графическим знаком розетки.

Для тройных розеток используется аналогичный принцип: три условных символа розеток располагаются в ряд или в компактной группе и связаны общей питающей линией. Это упрощает восприятие схемы и позволяет быстро идентифицировать количество розеток на одном участке цепи.

В современных стандартах допустимо использование цифровых индексов рядом с символом розетки, например, «Р2» или «Р3», что облегчает автоматизированную обработку документации и уменьшает вероятность ошибок при монтаже.

При разработке схем важно учитывать, что двойные и тройные розетки должны иметь отдельные обозначения фазных и нулевых контактов, если схема требует разделения цепей. Это гарантирует правильное подключение и безопасную эксплуатацию.

Рекомендуется использовать стандартизированные условные обозначения согласно ГОСТ 2.755-87 или IEC 60617, где предусмотрены символы с вариациями для множественных гнёзд, что обеспечивает универсальность и понятность схемы для всех специалистов.

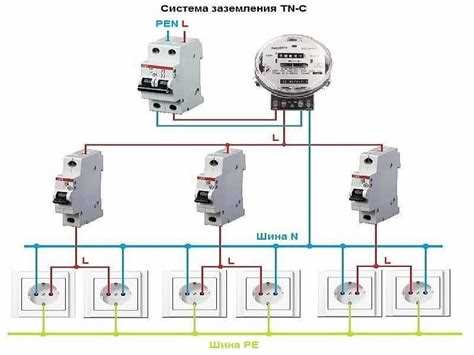

Маркировка розеток с заземлением и без заземления

В электрических схемах розетки с заземлением обозначаются символом, содержащим три контакта: фазу, ноль и заземляющий провод. Обычно используется круг с тремя штрихами или точками, где последний элемент соответствует заземлению. Для розеток без заземления символ содержит только два контакта – фазу и ноль, что отражается в упрощённом графическом обозначении.

Стандарты ГОСТ и IEC предписывают использовать чёткие отличия: заземлённые розетки обозначаются знаком с добавлением специального символа заземления (⏚ или «земля»), расположенного рядом с основным обозначением. Это позволяет оперативно отличать элементы схемы при монтаже и проверке безопасности.

При разработке схем важно соблюдать правильное размещение и размер знаков, чтобы избежать путаницы. Для заземлённых розеток обязательна фиксация контакта PE (Protective Earth), что отражается в обозначениях и на схемах подключения. Отсутствие заземления в маркировке указывает на ограниченную функциональность и необходимость дополнительных мер безопасности в эксплуатации.

Рекомендуется использовать стандартизированные символы согласно ГОСТ Р 50571.5-51 и IEC 60617, что обеспечивает универсальность и понятность документации для инженеров и электриков. Несоблюдение правил маркировки может привести к ошибкам при монтаже и опасным ситуациям в эксплуатации электроприборов.

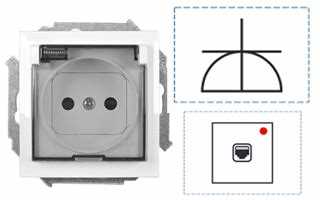

Использование условных обозначений для специальных розеток (силовые, компьютерные)

Специальные розетки требуют точного обозначения на электрических схемах для упрощения монтажа и эксплуатации. Их символы отличаются от стандартных и учитывают назначение и характеристики.

• Силовые розетки обозначаются кругом с двумя или тремя контактами, внутри которого ставится буква «С» или «P» (от power). Контакты могут быть подписаны цифрами, указывающими количество фаз и заземления.
• Цвет или штриховка внутри символа часто применяются для различения напряжений и мощности (например, красный цвет для 380 В, синий – для 220 В).
• Розетки для компьютерных сетей
• Дополнительно могут использоваться цифры или буквенные индексы для указания типа сети (например, «CAT6» для категории кабеля).

Рекомендации по применению:

1. Для силовых розеток указывайте количество полюсов и номинальный ток рядом с символом.
2. Обязательно включайте обозначение заземления, если оно предусмотрено, обычно это дополнительный контакт с символом заземления.
3. В схемах компьютерных розеток важно обозначать тип интерфейса, чтобы избежать ошибок при монтаже.
4. При проектировании схем используйте стандарты ГОСТ Р 21.308-2013 и МЭК 60617 для унификации символов.
5. Для удобства эксплуатации включайте примечания с расшифровкой условных обозначений на титульном листе документации.

Правильное и однозначное обозначение специальных розеток снижает риск ошибок монтажа, улучшает понимание схем и повышает безопасность эксплуатации.

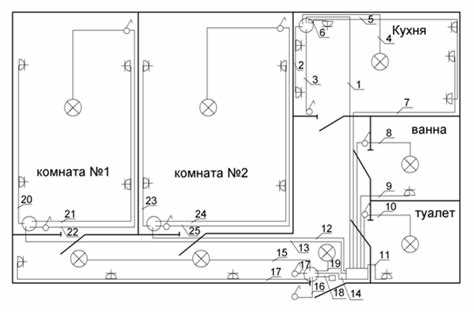

Правила расположения символов розеток на планах помещений

Символы розеток размещают в непосредственной близости от стен, на которых планируется установка, с точной привязкой к высоте установки от уровня пола. Обычно высота для бытовых розеток указывается в диапазоне 300–400 мм, для розеток на кухне и в санузлах – 1100–1200 мм. Важно учитывать высоту расположения розеток для удобства эксплуатации и безопасности.

Розетки на плане следует обозначать так, чтобы их символы не перекрывали линии стен, дверей и оконных проёмов. Оптимальное расстояние между символом розетки и основными элементами плана – не менее 50 мм, что улучшает читаемость схемы.

Если на одной стене предусмотрено несколько розеток, символы располагают с равномерным шагом, отражая фактическое размещение оборудования, с указанием количества гнезд. При групповом расположении используется дополнительная маркировка с номерами линий или цепей для облегчения монтажа.

В помещениях с повышенными требованиями к электробезопасности (ванные, кухни) рядом с символом розетки рекомендуется указывать класс защиты IP, что облегчает выбор оборудования и монтаж.

На планах крупного масштаба допускается нанесение высотных отметок рядом с символами для точной привязки. При многоэтажных зданиях символы розеток сопровождают номером этажа и обозначением зоны, что снижает вероятность ошибок при проектировании и монтаже.

Принцип последовательности: при нанесении символов розеток в комнате предпочтительно начинать с левого угла и двигаться по часовой стрелке, что облегчает визуальный контроль и сверку с проектной документацией.

Запрещается размещать символы розеток в местах пересечения с другими электрическими символами без четкой разграничительной линии, чтобы избежать двусмысленности в интерпретации схемы.

Частые ошибки в обозначении розеток и как их избежать

Неправильное обозначение розеток на электрических схемах приводит к путанице и ошибкам при монтаже. Основные ошибки и методы их предотвращения:

• Отсутствие стандартизированных символов. Использование произвольных или нестандартных графических знаков затрудняет понимание схемы. Решение – применять ГОСТ Р 21.1101-2013 или международные стандарты IEC, где розетка обозначается окружностью с двумя параллельными линиями или специфическим пиктограммным знаком.
• Неправильное указание типа розетки. Часто на схемах не указывается категория розетки (например, силовая, с заземлением, для внешнего использования). Следует добавлять буквенно-цифровые индексы или пометки рядом с символом (например, «РШ» – розетка силовая, «РЗ» – с заземлением).
• Отсутствие нумерации и привязки к месту установки. Без уникального обозначения и ссылки на план помещения невозможно точно определить расположение розетки. Нужно пронумеровать розетки и указать номер или код помещения.
• Игнорирование схемы подключения. Розетка на схеме должна иметь ясные подключения к линии питания, нулю и заземлению. Ошибка – отсутствие линий или нечеткое их изображение. Рекомендуется всегда указывать фазу, ноль и защитный проводник в условных обозначениях.
• Смешение символов розеток и выключателей. Частая ошибка – использовать один символ для разных устройств. Необходимо строго разделять обозначения, чтобы исключить путаницу при монтаже и обслуживании.

Для устранения ошибок соблюдайте следующие рекомендации:

1. Перед началом проектирования ознакомьтесь с актуальными нормативами и стандартами по электротехническому черчению.
2. Используйте специализированное ПО с встроенными библиотеками условных обозначений для электрики.
3. Проверяйте схемы на полноту информации: нумерация, тип розетки, подключение, расположение.
4. Включайте в проект пояснительную записку с расшифровкой всех используемых условных обозначений.
5. Проводите независимый технический контроль или рецензию схем перед утверждением.

Вопрос-ответ:

Как на электрической схеме обозначается розетка?

Розетка на электрической схеме обозначается графическим символом, который обычно представляет собой круг с двумя или тремя параллельными линиями внутри — это контакты. Конкретный вид символа может отличаться в зависимости от стандарта, но чаще всего используют упрощённый рисунок, отражающий тип и количество полюсов розетки.

Почему важно правильно обозначать розетки на схемах?

Корректное обозначение розеток на электрических схемах помогает избежать ошибок при монтаже и эксплуатации. Это облегчает понимание, где именно будут установлены точки подключения электроприборов, и позволяет определить, какой тип розетки требуется. Без правильных символов возникают трудности при согласовании проекта и техническом обслуживании.

Существуют ли различия в обозначениях для разных типов розеток?

Да, на схемах различают обозначения для розеток с разным количеством фаз, заземлением и напряжением. Например, однофазные розетки показываются с двумя контактами, а трехфазные — с тремя или четырьмя. Заземляющий контакт обозначается отдельной линией или символом заземления рядом с основными контактами. Это помогает точно указать технические характеристики точки подключения.

Можно ли использовать одно универсальное обозначение для всех розеток на схеме?

Не рекомендуется применять одно и то же обозначение для всех розеток, так как они могут отличаться по параметрам и назначению. Стандарты предусматривают разные символы для розеток с заземлением, без заземления, силовых и обычных бытовых. Чтобы избежать путаницы и обеспечить безопасность, следует использовать символы, соответствующие конкретному типу розетки и её характеристикам.
