Как обозначается стабилитрон на схеме

Стабилитрон – это полупроводниковый прибор, предназначенный для стабилизации напряжения в электрических цепях. Включение стабилитрона в схему позволяет ограничить максимальное напряжение на определённом уровне, что критично для защиты чувствительных элементов от перегрузок. Правильное обозначение стабилитрона на электрической схеме важно для корректной интерпретации работы устройства и предотвращения ошибок в проектировании.

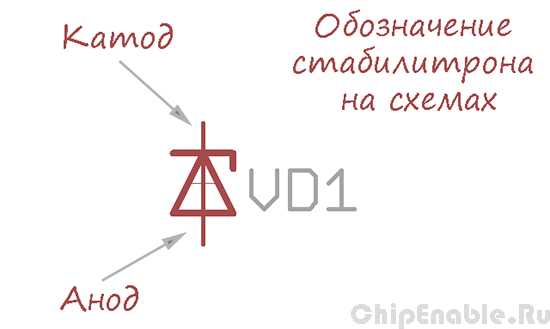

Обозначение стабилитрона на схеме представляется в виде диода с дополнительной вертикальной линией, расположенной через его символ. Эта линия обозначает характерную особенность стабилитрона – его способность проводить ток в обе стороны, но с разными уровнями напряжений при разных режимах работы. В зависимости от конфигурации стабилитрона, его символ может включать буквы, указывающие на тип устройства и его характеристики, такие как V Z (напряжение стабилизации) и I Z (максимальный ток).

Для обеспечения правильной работы схемы важно точно соблюдать правила расположения стабилитрона и учитывать его параметры в контексте всей цепи. Стабилитрон в большинстве случаев используется в качестве компонента защиты, и его параметры должны быть согласованы с номинальными значениями напряжений и токов, протекающих в цепи. При проектировании схемы необходимо точно указать его максимальное рабочее напряжение и ток, чтобы избежать перегрева или повреждения устройства.

Как правильно обозначать стабилитрон на схеме?

На электрической схеме стабилитрон обозначается в виде диода с дополнительной вертикальной линией, которая проходит через его тело, что отличает его от обычного диода. Эта линия указывает на характеристику стабилизации напряжения. Важно соблюдать общепринятые стандарты, чтобы схема была понятной и легко читаемой для других специалистов.

Основное обозначение стабилитрона – это символ диода с дополнительным вертикальным штрихом, расположенным параллельно катоду. В некоторых случаях могут использоваться цифры, указывающие на максимальное напряжение стабилизации, например, «5.1V» или «12V». Эта информация помогает точно понять, на каком уровне стабилизации работает компонент.

Рекомендации:

При использовании стабилитронов в схемах, где важно показать точное рабочее напряжение, добавляйте маркировку с соответствующим значением напряжения стабилизации.
Если стабилитрон используется в схеме защиты, его схема должна быть расположена в том месте, где будет ясно видно, что он ограничивает напряжение на определённом уровне.
Необходимо придерживаться стандартных схемных обозначений, чтобы избежать путаницы с другими компонентами, например, с обычными диодами или светодиодами.

Также стоит помнить, что в некоторых случаях стабилитроны могут быть обозначены как часть интегральных схем или в виде более сложных компонентов, что требует дополнительного уточнения в легенде схемы. Это особенно важно при проектировании схем с высоким уровнем интеграции, где каждый элемент должен быть четко идентифицирован.

Отличие символа стабилитрона от других диодов

Символ стабилитрона в электрических схемах отличается от символов обычных диодов наличием дополнительных линий или точек, указывающих на его особенности работы. В то время как символ обычного диода изображается как стрелка, направленная от анода к катоду с полосой у катода, символ стабилитрона включает дополнительную вертикальную черту или дугу на стороне катода. Это символизирует наличие Zener-эффекта, который позволяет стабилитрону работать в области обратных напряжений, поддерживая стабильное напряжение после достижения заданного порога.

На схемах стабилитрон часто изображается с вертикальной чертой на катодной стороне или с измененным углом стрелки, что сразу указывает на его использование для ограничения напряжения. В отличие от обычных диодов, стабилитроны предназначены для работы при обратном напряжении и могут выдерживать большие токи в стабилизированном режиме. Эти особенности четко отражены в схемах, где стабилитрон используется для защиты от перенапряжений или в цепях стабилизации.

Важно различать символ стабилитрона и Zener-диода, так как они также выполняют схожие функции, но могут отличаться по характеристикам. Символы этих компонентов могут быть идентичными, однако, всегда нужно уточнять номинальные значения напряжений стабилизации для выбора правильного компонента.

Использование стабилитрона в схемах стабилизации напряжения

Принцип работы стабилитрона основан на его способности переходить в режим пробоя при достижении определенного напряжения (называемого напряжением стабилизации). Это позволяет использовать стабилитрон для защиты чувствительных компонентов от перепадов напряжения.

В схемах стабилизации напряжения стабилитрон применяется в различных конфигурациях, включая следующие:

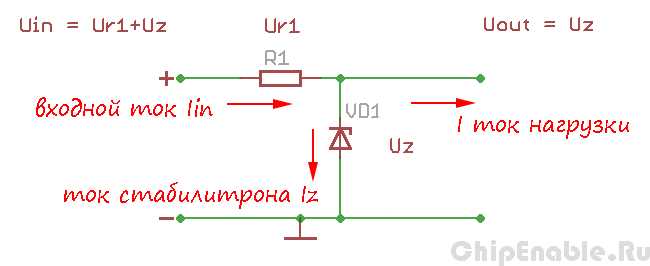

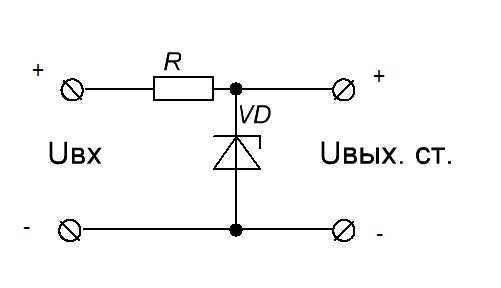

Регулятор напряжения на стабилитроне: Один из самых простых способов стабилизации. Включение стабилитрона в параллель с нагрузкой обеспечивает поддержание постоянного напряжения при колебаниях входного. Для этого выбирается стабилитрон с напряжением стабилизации, соответствующим требуемому значению.
Использование в цепях с ограничением напряжения: Стабилитрон может быть использован для защиты цепей от высоких напряжений, ограничивая их максимальное значение. Это важно в цепях питания, где необходимо предотвратить повреждения компонентов при скачках напряжения.
Стабилизация в источниках питания: Стабилитрон часто используется в схемах источников питания с малым током нагрузки, например, в источниках для детекторов или измерительных приборов.

При проектировании схемы с использованием стабилитрона важно учитывать следующие параметры:

Напряжение стабилизации: Это ключевая характеристика стабилитрона. Оно должно быть немного выше требуемого рабочего напряжения, чтобы обеспечить стабилизацию в пределах допустимых колебаний.
Ток через стабилитрон: Для нормальной работы стабилитрона необходим минимальный ток, который должен течь через него в момент стабилизации. Этот ток не должен превышать максимально допустимого значения, чтобы не повредить компонент.
Температурный коэффициент: Некоторые стабилитроны имеют высокий температурный коэффициент, что может привести к изменению их характеристик при нагреве. Это важно учитывать в схемах, где температура может существенно изменяться.

Рекомендации при использовании стабилитронов:

Для обеспечения надежной работы стабилитрона выбирайте элементы с нужным рабочим напряжением, которое на 10-20% выше требуемого значения, чтобы компенсировать возможные колебания входного напряжения.
При использовании стабилитрона в схемах с высокой нагрузкой рекомендуется дополнительно включать резистор, чтобы регулировать ток через стабилитрон и предотвратить его перегрев.
Для защиты от перепадов напряжения в цепях, где входное напряжение может превышать рабочие значения, стоит использовать стабилитроны с высокой мощностью, чтобы они могли выдержать более высокие импульсы.

Стабилитроны не являются универсальным решением для всех типов схем, но в случае необходимости стабилизации напряжения в маломощных цепях или в качестве дополнительной защиты они демонстрируют свою эффективность и простоту в применении.

Где размещать стабилитрон в цепи защиты от перенапряжений?

В параллельной конфигурации с нагрузкой: Стабилитрон обычно устанавливается параллельно с нагрузкой, поскольку его основная функция – это шунтирование перенапряжений. При этом он должен быть подключён в том месте, где перенапряжение может повлиять на критически важные элементы цепи, такие как процессоры или другие чувствительные компоненты.
Ближе к источнику перенапряжения: Чтобы стабилитрон максимально эффективно ограничивал пиковые значения напряжения, его следует размещать как можно ближе к источнику перенапряжения (например, к входу питания устройства). Это позволит сократить время реакции стабилитрона на скачки напряжения и предотвратить попадание высоких пиков на другие компоненты.
Использование нескольких стабилитронов: В сложных схемах, где перенапряжения могут возникать на разных уровнях цепи, рекомендуется устанавливать несколько стабилитронов. Это особенно актуально, если цепь имеет несколько источников питания или если защищаемая система включает различные критичные элементы.
Ограничение по мощности стабилитрона: При выборе стабилитрона для защиты важно учитывать его мощность и реакцию на длительные импульсы. Стабилитрон должен выдерживать пиковое напряжение, но также важно, чтобы он не перегревался и не выходил из строя при длительных воздействиях.
Расположение на входе питания: В цепях с внешним источником питания стабилитрон обычно устанавливают на входе перед основными фильтрами. Это помогает эффективно защищать не только от внезапных перенапряжений, но и от индуцированных внешних помех.

Правильное размещение стабилитрона напрямую влияет на эффективность защиты от перенапряжений. Чем ближе стабилитрон к возможному источнику опасных скачков напряжения, тем быстрее он сработает, минимизируя риски повреждения устройств.

Что важно учесть при выборе стабилитрона для схемы?

При выборе стабилитрона для электрической схемы необходимо учитывать несколько ключевых факторов, которые напрямую влияют на стабильность работы схемы и долговечность компонентов.

1. Напряжение стабилизации

Главным параметром является напряжение стабилизации стабилитрона, которое должно соответствовать требуемому рабочему напряжению в схеме. Стабилитрон должен иметь значение стабилизации, близкое или немного большее, чем максимальное напряжение, которое будет подаваться на него. Это предотвратит выход из строя устройства при пиках напряжения.

2. Максимальный ток

Необходимо учитывать максимальный ток, который стабилитрон может пропустить через себя без перегрева или разрушения. При выборе стабилитрона важно, чтобы его номинальный ток не превышал ток, который будет протекать в цепи. Это помогает избежать выхода стабилитрона из строя из-за перегрева.

3. Температурный коэффициент

Температурный коэффициент стабилитрона указывает на его способность сохранять стабильность напряжения при изменении температуры. Для большинства схем рекомендуется выбирать стабилитроны с минимальным температурным коэффициентом, чтобы компенсировать колебания напряжения в зависимости от внешних условий.

4. Параметры разгона и восстановления

Важным фактором является способность стабилитрона восстанавливать своё состояние после кратковременных перенапряжений. Чем быстрее стабилитрон восстанавливается после воздействия, тем стабильнее будет работать вся схема в условиях колебаний напряжения.

5. Размеры и форма корпуса

Форма и размер стабилитрона определяют, как удобно его будет интегрировать в схему. Важно учитывать, насколько стабилитрон подходит к компонентам схемы по размерам и типу корпуса (например, через отверстие или на поверхности платы).

6. Цена и доступность

При выборе стабилитрона стоит учитывать не только технические параметры, но и цену, а также доступность компонентов на рынке. Иногда решение зависит от того, насколько удобно найти подходящий стабилитрон в нужном количестве и по разумной цене.

7. Наличие номиналов с точной характеристикой

Рекомендуется выбирать стабилитроны с четкими характеристиками, которые точно соответствуют требованиям схемы. Если схема работает в особых условиях, таких как высокие частоты или экстремальные температуры, то стоит отдать предпочтение стабилитронам с более точными спецификациями.

Как обозначить стабилитрон с различной мощностью на схеме?

Обозначение стабилитрона на электрической схеме зависит от его номинальной мощности, что важно для корректного отображения его характеристик и взаимодействия с другими элементами. Обычно стабилитроны имеют несколько вариаций по мощности, что отражается на их символах и маркировке.

Для стабилитронов с низкой мощностью (до 0.5 Вт) используется стандартный символ диода с двумя параллельными линиями, которые представляют катод и анод стабилитрона. Обычно на схеме рядом с символом указывается номинальное напряжение стабилизации (например, 5.6V), но мощность не отражается напрямую в графическом обозначении. В случае с низкомощными стабилитронами дополнительные элементы, такие как резисторы, часто не используются, так как они не требуются для стабилизации в пределах данной мощности.

Для стабилитронов средней мощности (от 0.5 до 1 Вт) необходимо добавить небольшие дополнительные элементы, такие как резисторы, которые могут быть указаны рядом с символом стабилитрона для улучшения стабильности работы в цепи. В данном случае стабилитрон будет отображаться с тем же стандартным символом, но дополнительно на схеме будет показан его рабочий диапазон напряжения и сопротивление.

Стабилитроны высокой мощности (более 1 Вт) требуют более детализированного обозначения. Их символы часто сопровождаются дополнительной маркировкой, которая указывает на мощность или электрическое сопротивление. На схеме можно использовать обозначения в виде буквенных кодов (например, Zener diodes с максимальной мощностью), а также дополнительное описание, которое помогает правильно оценить потребности в охлаждении и требования к минимальному напряжению. В некоторых случаях на схемах отображаются элементы, которые отвечают за теплоотвод или защиту стабилитрона от перегрева.

При отображении стабилитрона на схеме важно учитывать его номинальную мощность для обеспечения правильной работы устройства в целом. Для этого должны быть прописаны дополнительные характеристики стабилитрона, такие как напряжение стабилизации и допустимый ток. Все эти детали дают точное представление о его функционале в цепи и обеспечивают правильный монтаж и эксплуатацию.

Особенности использования стабилитронов в аналоговых и цифровых схемах

Стабилитроны находят широкое применение в схемах защиты, стабилизации напряжения и управления в различных типах электронных устройств. В аналоговых и цифровых схемах они выполняют специфические функции, обусловленные их нелинейными характеристиками. Различие в подходах к использованию стабилитронов в этих областях требует учета ряда факторов.

В аналоговых схемах стабилитроны чаще всего используются для стабилизации напряжения, предотвращения превышения допустимого уровня в цепях питания. Например, в источниках постоянного тока стабилитрон ограничивает амплитуду пиковых напряжений, обеспечивая их стабильность. Это особенно важно при работе с чувствительными компонентами, которые могут выйти из строя при перегрузке напряжением. Стабилитрон также используется в схемах защиты от перенапряжений, где его роль заключается в быстром ограничении высокого напряжения до безопасных значений.

В аналоговых схемах важно учитывать температурную зависимость стабилитрона. С увеличением температуры напряжение стабилизации стабилитрона может уменьшаться, что может привести к ошибкам в работе схемы. Для минимизации этого эффекта часто применяются стабилитроны с низким коэффициентом температурного дрейфа, что особенно актуально в системах с высокой температурной нестабильностью.

В цифровых схемах стабилитроны применяются для защиты логических элементов от высоковольтных импульсов, например, в микроконтроллерах или процессорах. Их роль в таких схемах заключается в обеспечении защиты от перенапряжений, возникающих в результате электростатических разрядов или внешних источников помех. В цифровых системах особенно важен быстрый отклик стабилитрона на изменяющееся напряжение, поскольку задержки могут привести к сбоям в работе микросхем. Для этих целей часто используют стабилитроны с быстрым временем срабатывания.

Особенностью применения стабилитронов в цифровых схемах является необходимость тщательного выбора номинала напряжения стабилизации, так как любое отклонение может привести к искажению логических уровней или даже к повреждению компонентов. В отличие от аналоговых схем, где допустимы небольшие колебания напряжения, в цифровых схемах точность стабилизации имеет критическое значение.

При проектировании схем с стабилитронами важно учитывать их рабочее напряжение, номинальные характеристики и особенности применения в зависимости от типа схемы. В аналоговых цепях это означает выбор стабилитрона с нужным диапазоном напряжений для эффективной работы, а в цифровых – учет импульсных нагрузок и времени срабатывания для обеспечения надежности устройства.

Вопрос-ответ:

Как обозначается стабилитрон на электрической схеме?

На схеме стабилитрон обычно изображается в виде диода с дополнительной линией, показывающей стабилизацию напряжения. Отличительной чертой является наличие стрелки и дополнительного штриха на катоде, что отличает его от обычного диода.

Чем отличается символ стабилитрона от обычного диода на схеме?

Символ стабилитрона похож на символ диода, но имеет особую черту — на катоде нарисована короткая горизонтальная линия или черточка, которая указывает на способность стабилизировать напряжение. Это помогает быстро распознать его функциональное назначение на схеме.

Почему важно правильно обозначать стабилитрон в схеме?

Правильное обозначение стабилитрона позволяет инженерам и монтажникам безошибочно определить его функцию и место в цепи. Это облегчает диагностику и ремонт, а также предотвращает ошибки при сборке или анализе схемы.

Можно ли использовать обычный диод вместо стабилитрона, если символ схож?

Нет, эти компоненты выполняют разные функции. Диод пропускает ток в одном направлении, а стабилитрон служит для стабилизации напряжения при обратном смещении. Их символы похожи, но замена может привести к неправильной работе устройства.

Как узнать рабочее напряжение стабилитрона по его обозначению на схеме?

Сам по себе символ не указывает конкретное напряжение стабилизации. Для этого рядом с обозначением часто ставят номер модели стабилитрона или указывают параметры в технической документации. Эти данные позволяют подобрать подходящий компонент для нужного напряжения стабилизации.

Как обозначается стабилитрон на электрической схеме и чем отличается его символ от обычного диода?

На электрических схемах стабилитрон обычно обозначается символом, похожим на диод, но с добавлением небольшого излома или двух коротких линий на катоде. В отличие от стандартного диода, у стабилитрона на схеме присутствует дополнительная пара коротких линий, которые показывают его способность стабилизировать напряжение в обратном направлении. Этот символ помогает быстро отличить стабилитрон от других полупроводниковых элементов при анализе схемы.
