При анализе электрических цепей важно точно понимать, в каком направлении движется электрический ток. Это определяет поведение компонентов цепи, распределение напряжений и расчет мощности. Направление тока указывается условно: от положительного полюса источника к отрицательному, хотя реальные носители заряда – электроны – движутся в противоположную сторону.
В условиях сложных цепей, содержащих несколько источников и ветвей, направление тока определяется методом контурных или узловых уравнений, используя правила Кирхгофа. При этом начальное направление можно выбрать произвольно – если результат окажется отрицательным, это означает противоположное реальному направление тока в данной ветви.
Для практического определения направления тока в уже работающей цепи используют амперметры с обозначением полярности входов. Подключая прибор, важно соблюдать знаки: если стрелка отклоняется в обратную сторону или значение отрицательно на цифровом дисплее, это сигнал о неправильной ориентации подключения и, соответственно, направлении тока.

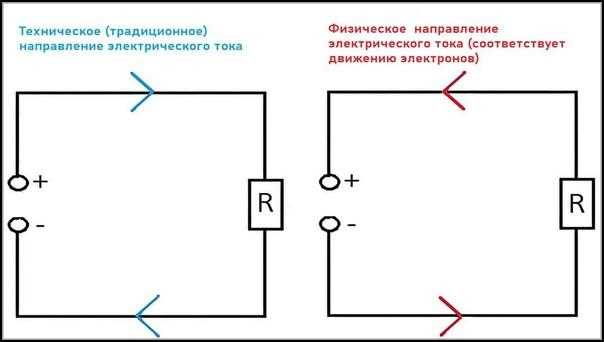

Как отличить направление тока от направления движения электронов

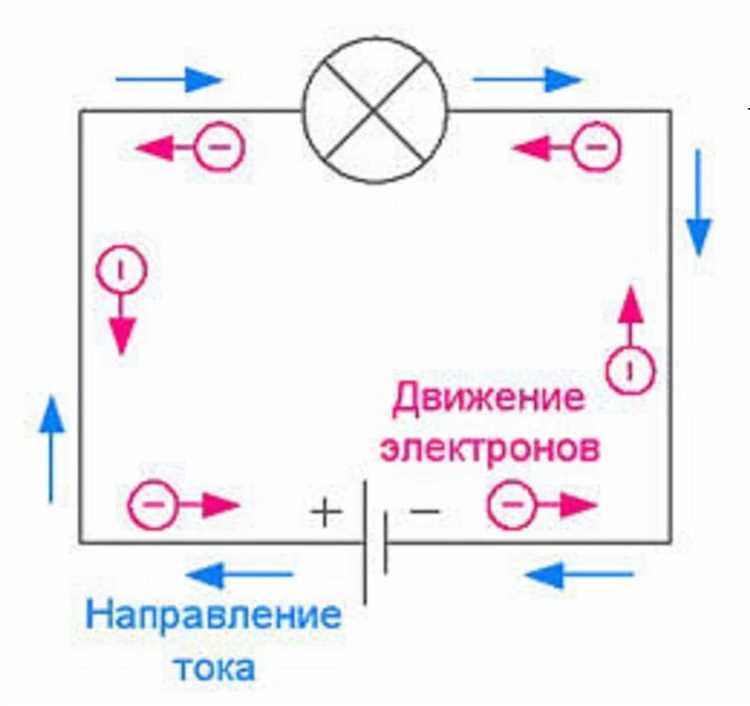

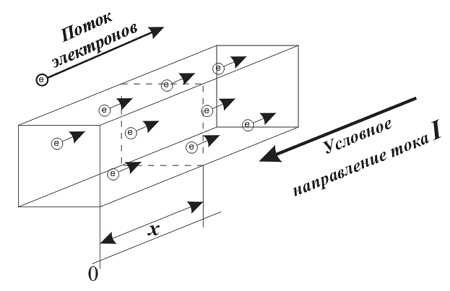

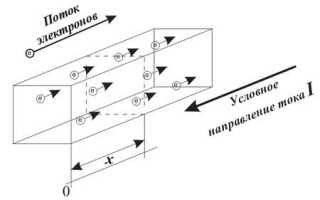

В металлических проводниках электрический ток обусловлен упорядоченным движением свободных электронов. Однако направление самого тока и направление движения электронов противоположны друг другу.
- Ток по определению направлен от положительного полюса к отрицательному. Это соглашение принято исторически и не связано с фактическим движением частиц.
- Электроны в металле движутся от отрицательного полюса к положительному, поскольку имеют отрицательный заряд.
- Если в схеме указан источник тока, направление тока определяется от плюса источника к минусу вне его корпуса.
- Для электронного направления – отслеживают движение носителей заряда: в металле это электроны, в электролитах – ионы, в полупроводниках – электроны и дырки.
- Наблюдая за физическим носителем заряда, определяют истинное движение частиц – это и будет направление движения электронов.
- При анализе схем и расчётах используют условное направление тока – от плюса к минусу источника.

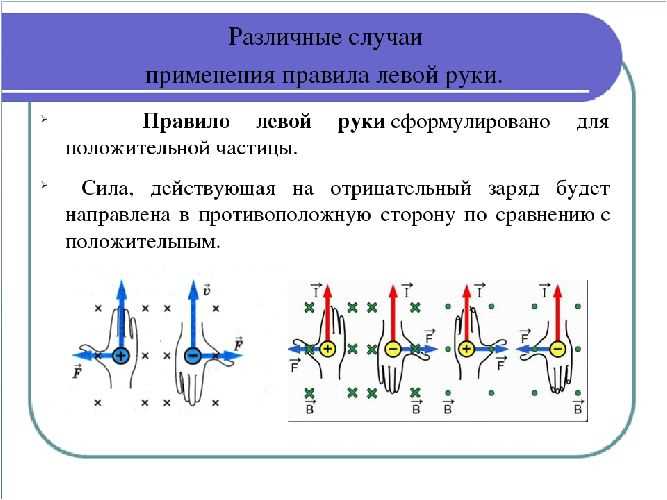

Для проверки направления движения электронов в опытах используют метод визуализации, например, с помощью электронно-лучевых трубок. В теоретических задачах важно различать эти понятия: направление тока задаёт форму уравнений, но сила Лоренца действует на реальные заряженные частицы, учитывая их знак.
Применение правила правой руки для прямолинейного проводника
Чтобы определить направление магнитного поля вокруг проводника с током, используется правило правой руки. Для этого необходимо направить большой палец вытянутой правой руки в сторону тока, а остальные пальцы обхватывают проводник. Пальцы указывают направление линий магнитного поля – по окружности вокруг проводника.
Если ток направлен вверх, магнитное поле будет замкнуто против часовой стрелки при взгляде сверху. При токе вниз – по часовой стрелке. Это важно при анализе взаимодействия нескольких проводников: если токи направлены одинаково, то магнитные поля способствуют притяжению, при противоположных направлениях – отталкиванию.
Применение правила особенно актуально при монтаже силовых кабелей в электрических установках. Неправильное понимание направления поля может привести к ошибкам в экранировании и размещении кабелей, что увеличит электромагнитные помехи.
При расчетах в лабораторных условиях рекомендуется использовать ферромагнитные стрелки или компас: совмещение практических наблюдений с правилом правой руки позволяет исключить ошибки при интерпретации направления поля.
Определение направления тока в катушке с током
Чтобы определить направление тока в катушке, используют правило правой руки. Сожмите правую руку так, чтобы четыре пальца указывали направление обмотки витков (по направлению намотки тока), тогда отставленный большой палец покажет направление магнитного поля внутри катушки, то есть от южного к северному полюсу.
Если известна полярность концов катушки (например, один конец подключён к положительному полюсу источника, другой – к отрицательному), направление тока можно определить по направлению от плюса к минусу. Далее, ориентируясь на геометрию намотки, устанавливается, как именно протекает ток через каждый виток.
Для ускоренного определения направления тока и поля удобно использовать компас. Если стрелка отклоняется в сторону при поднесении к катушке, направление отклонения укажет вектор магнитного поля, от которого, по правилу правой руки, можно восстановить направление тока.
Роль источника питания в задании направления тока
Источник питания определяет начальную полярность, от которой зависит направление тока в замкнутой цепи. В металлических проводниках ток создаётся за счёт упорядоченного движения свободных электронов, направленного от отрицательного полюса источника к положительному. Однако по принятой в электротехнике конвенции ток считается направленным от плюса к минусу.
- В цепях постоянного тока направление сохраняется стабильным и задаётся положением полюсов источника – например, у батарейки плюс обозначен символом «+», а минус – «–».
- При подключении источника важно соблюдать полярность: изменение подключения меняет направление тока, что критично для диодов, электродвигателей и других полярнозависимых компонентов.
Для точного задания направления тока необходимо учитывать тип источника:
- Постоянные источники (батареи, аккумуляторы) – направление тока зависит от маркировки полюсов. Подключение осуществляется строго в соответствии со схемой.
- Переменные источники – направление тока изменяется с заданной частотой, и анализ ведётся с учётом мгновенного или эффективного значения.
Подключая источник питания, важно использовать мультиметр для проверки полярности перед подачей напряжения на чувствительные компоненты. В лабораторных условиях рекомендуется маркировать провода, чтобы избежать случайного переполюсовки.
Как определить направление тока по амперметру в цепи
Амперметр показывает направление тока по отклонению стрелки или знаку на цифровом дисплее. У аналоговых приборов положительное отклонение стрелки соответствует току, протекающему от клеммы с обозначением «+» к клемме «−». Если стрелка отклоняется в обратную сторону или не двигается, подключение выполнено неверно – ток течет в противоположном направлении.
В цифровых амперметрах знак минус перед числом указывает на обратное направление тока – от клеммы «−» к клемме «+». Это особенно важно в схемах с переменным подключением питания, где полярность может быть изменена вручную или реле.
Рекомендация: перед включением цепи обязательно сверяйте маркировку клемм амперметра с направлением предполагаемого тока. В сложных схемах используйте схематические обозначения и тестовое подключение через резистор ограничителя, чтобы избежать повреждения прибора при неправильной полярности.
Типичные ошибки при определении направления тока на практике
Неверное подключение измерительных приборов. Часто амперметр подключают параллельно вместо последовательного включения, что приводит к неправильному измерению и повреждению прибора. Для точного определения направления тока амперметр всегда должен включаться последовательно в цепь.
Игнорирование полярности источника напряжения. При использовании постоянного тока направление принято считать от положительного к отрицательному полюсу источника. Ошибка в определении полярности источника ведет к обратному обозначению направления тока.
Смешение направления электронного и условного тока. Электроны движутся от отрицательного к положительному полюсу, тогда как условное направление тока принято от плюса к минусу. Непонимание этого базового правила приводит к систематическим ошибкам при анализе цепей.
Ошибки при работе с переменным током. Направление переменного тока периодически меняется, что усложняет его определение. Для таких цепей ориентируются на мгновенные значения и фазовые соотношения, а попытка применить правила постоянного тока приводит к ошибкам.
Рекомендация: Используйте схему с четкой маркировкой полярностей, подключайте измерительные приборы строго по инструкции и учитывайте характер тока в цепи. При работе с переменным током применяйте осциллограф или фазометр для точного анализа.
Вопрос-ответ:

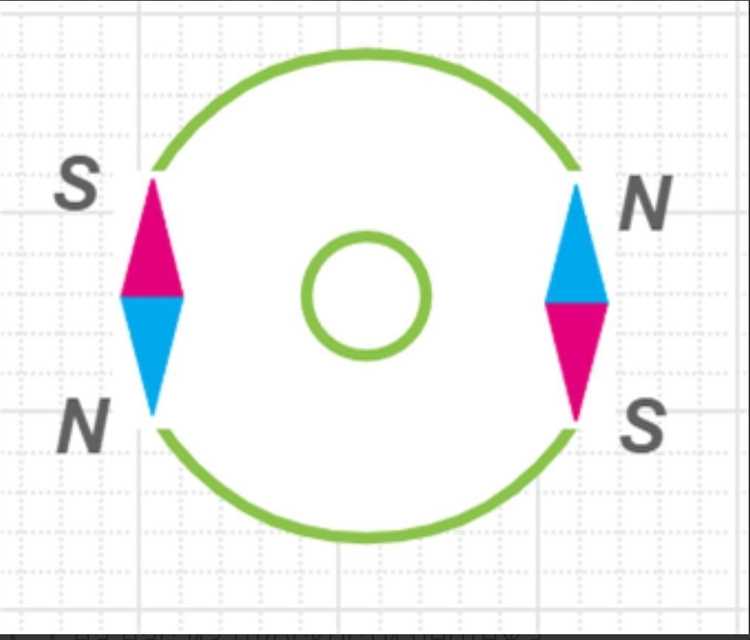

Как определить направление тока в проводнике с помощью магнитной стрелки?
Для определения направления тока используют магнитную стрелку, установленную рядом с проводником. При прохождении электрического тока вокруг проводника возникает магнитное поле, которое заставляет стрелку отклоняться. Направление отклонения стрелки указывает направление магнитного поля, а с помощью правила правой руки можно определить направление тока в проводнике.
Почему направление тока условно принимают от положительного полюса к отрицательному?

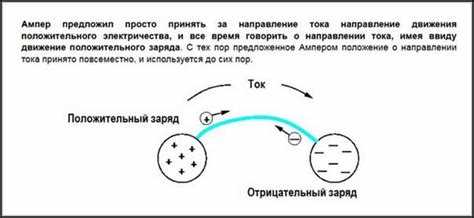

Исторически направление тока было принято от положительного полюса источника к отрицательному, еще до открытия электронов. На самом деле носителями заряда в металлах являются электроны, которые движутся в противоположном направлении. Однако для удобства и единообразия принято считать ток направленным от положительного к отрицательному полюсу.
Какие методы существуют для определения направления тока в проводнике, кроме магнитной стрелки?
Кроме магнитной стрелки, направление тока можно определить с помощью амперметра, который показывает направление потока зарядов. Также применяются визуальные методы, например, наблюдение движения частиц в электролите или использование электронно-лучевых приборов в лабораторных условиях. В сложных схемах направление тока иногда вычисляют на основе знаков напряжения и сопротивления в цепи.
Как правило правой руки помогает понять направление тока и магнитного поля?
Правило правой руки гласит: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то остальные согнутые пальцы покажут направление магнитных линий вокруг проводника. Этот способ позволяет быстро и наглядно определить взаимосвязь между током и создаваемым им магнитным полем.
