Как определить полезную мощность насоса

Полезная мощность насоса напрямую зависит от напора, плотности перекачиваемой жидкости и ее объемного расхода. Для точного расчета необходимо учитывать реальные эксплуатационные параметры, а не номинальные характеристики, указанные в паспорте оборудования. Основная формула: N_п = ρ × g × Q × H, где ρ – плотность жидкости (кг/м³), g – ускорение свободного падения (9,81 м/с²), Q – объемный расход (м³/с), H – напор (м).

Расход определяется по результатам измерения диаметра и скорости потока в трубопроводе: Q = (π × D² / 4) × v, где D – внутренний диаметр трубы (м), v – средняя скорость потока (м/с). Плотность берется с учетом температуры и состава перекачиваемой среды. Например, для воды при 20 °C ρ ≈ 998 кг/м³.

Результат вычислений дает значение полезной мощности в ваттах. Для получения значения в киловаттах – делить на 1000. Важно учитывать, что данный показатель не отражает потребляемую мощность двигателя, так как не включает КПД насоса и электродвигателя. Расчет полезной мощности позволяет объективно оценить эффективность системы и выявить скрытые потери.

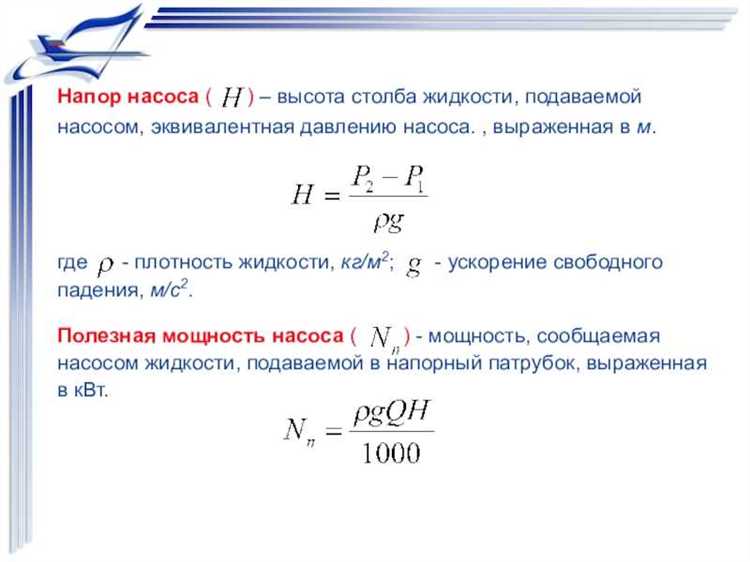

Как определить напор насоса по показаниям манометров

Для точного расчета напора насоса требуется учитывать разность показаний манометров на входе и выходе агрегата. Манометры должны быть установлены до и после насоса, строго на прямолинейных участках трубопровода без турбулентных зон.

Запишите давление на входе насоса Pвх и на выходе Pвых в Па или в метрах водяного столба (м.в.с.).
Если давление указано в барах, умножьте его на 10,2 для перевода в м.в.с.: 1 бар ≈ 10,2 м.в.с.
Вычислите разность: ΔP = Pвых — Pвх.
Если манометры расположены на разной высоте, добавьте разницу отметок по формуле: H = ΔP/ρg + (zвых — zвх), где ρ – плотность жидкости, g – ускорение свободного падения (≈9,81 м/с²), z – геодезическая отметка точки.

Для воды при температуре до 20 °C можно использовать ρ = 1000 кг/м³. В таком случае расчет упрощается:

Если давление измерено в м.в.с., просто прибавьте разность высот (в метрах) к разности давлений.
Если в Па: разделите на 9810, чтобы получить напор в метрах.

Полученное значение – это общий манометрический напор, который используется в формуле полезной мощности.

Перевод расхода из м³/ч в м³/с для подстановки в формулу

Для расчёта полезной мощности насоса требуется расход в единицах м³/с. Однако большинство технических паспортов и приборов указывают его в м³/ч. Для корректной подстановки в формулу необходимо выполнить пересчёт.

1 м³/ч – это объём, проходящий через насос за один час. В одном часе 3600 секунд, следовательно, чтобы получить значение в м³/с, нужно разделить исходный расход на 3600. Формула преобразования:

Q_м³/с = Q_м³/ч / 3600

Например, если насос подаёт 72 м³/ч, то в м³/с это будет: 72 / 3600 = 0,02 м³/с. Это значение уже можно использовать в формуле расчёта мощности: N = ρ × g × H × Q / η, где Q – расход в м³/с.

Рекомендуется выполнять перевод с точностью не менее четырёх знаков после запятой, особенно при работе с оборудованием высокой производительности или при расчётах для оптимизации энергозатрат.

Учет плотности перекачиваемой жидкости при расчетах

Плотность жидкости (ρ, кг/м³) напрямую влияет на расчет полезной мощности насоса. Формула для вычисления полезной мощности:

N_п = (Q × H × ρ × g) / η

где Q – подача в м³/с, H – напор в метрах, g – ускорение свободного падения (9.81 м/с²), η – КПД насоса в долях.

Использование плотности воды (1000 кг/м³) допустимо только при работе с жидкостями, близкими по плотности. Для вязких или химически активных сред отклонения могут превышать 20%, что приводит к неверному подбору электродвигателя и нарушению режима работы насоса.

Перед расчетом необходимо определить реальную плотность при рабочей температуре. Например, плотность этиленгликоля при 20 °C составляет 1113 кг/м³, а серной кислоты – до 1840 кг/м³. Пренебрежение этими значениями приводит к заниженной оценке мощности.

При проектировании систем, где жидкость может менять состав (например, суспензии или эмульсии), следует использовать средневзвешенное значение плотности или заложить поправочный коэффициент. Для систем с температурным градиентом необходимо использовать плотность при максимальной расчетной температуре.

Плотность также влияет на выбор материалов насоса: с увеличением массы перекачиваемой среды возрастает нагрузка на подшипники и корпус. Неправильный учет приводит к ускоренному износу и авариям.

Для точности расчетов рекомендуется использовать данные лабораторного анализа или справочные значения из технических паспортов вещества, подтвержденные в условиях эксплуатации.

Применение формулы полезной мощности: P = ρ·g·H·Q

Формула полезной мощности насоса P = ρ·g·H·Q позволяет определить мощность, необходимую для подъема жидкости с заданными параметрами. Здесь ρ – плотность жидкости (кг/м³), g – ускорение свободного падения (9,81 м/с²), H – напор насоса (м), Q – расход жидкости (м³/с).

Для точного расчета ρ следует использовать актуальное значение плотности с учетом температуры и состава жидкости. Напор H рассчитывается как сумма геодезического перепада высот, потерь на трение в трубопроводе и дополнительных гидравлических сопротивлений. Расход Q должен соответствовать фактическому объему перекачиваемой жидкости за единицу времени, измеренному либо расчетом по системе.

Применение формулы требует согласованности единиц измерения: плотность в кг/м³, g в м/с², напор в метрах, расход в м³/с. Результат P будет выражен в ваттах (Вт). При необходимости перевода в киловатты достаточно разделить полученное значение на 1000.

Для повышения точности расчета следует учитывать изменение параметров при различных режимах работы, особенно при переменном расходе и напоре. При проектировании насосных систем рекомендуется выполнять расчет по формуле для каждого режимного состояния, чтобы определить максимальную нагрузку и подобрать соответствующее оборудование.

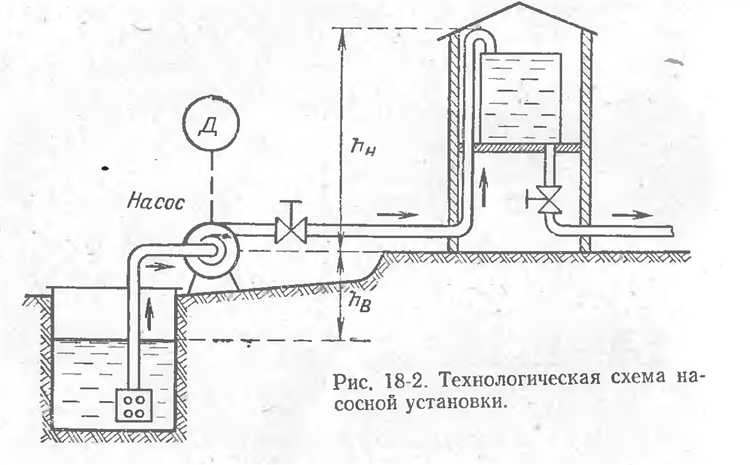

Как рассчитать напор в случае перепада высот без приборов

Напор насоса при перепаде высот определяется разностью уровней жидкости между точкой забора и точкой подачи. Для расчета без специальных приборов достаточно измерить высоту подъема воды с помощью рулетки, измерительной ленты или нивелира.

Напор H в метрах рассчитывается по формуле:

H = h,

где h – вертикальный перепад высот в метрах. Измерьте уровень жидкости в резервуаре подачи и в точке выдачи, затем вычислите разницу.

Если поверхность жидкости в приемном баке находится ниже точки подачи, измерьте расстояние от поверхности воды до насоса, а затем до точки выпуска. Сложите эти значения, чтобы получить общий напор.

В условиях отсутствия инструментов можно использовать строительный уровень и отвес: установите уровень на трубе или ровной поверхности, зафиксируйте горизонт, с помощью отвеса отметьте вертикальную линию и определите высоту перепада.

Важный момент: учитывайте потери на трение в трубопроводе, которые обычно составляют 10–20% от напора. Для точного расчета без приборов прибавьте к измеренному перепаду высот 0,1–0,2*h для компенсации этих потерь.

Корректировка расчетов при изменении температуры жидкости

Изменение температуры жидкости влияет на ее физические свойства, главным образом на плотность и вязкость, что напрямую отражается на расчетах полезной мощности насоса. При повышении температуры плотность жидкости снижается, а вязкость уменьшается, что приводит к изменению гидравлических характеристик и требует корректировки расчетных параметров.

Плотность жидкости (ρ) меняется с температурой по известным таблицам или уравнениям состояния. Для точного расчета полезной мощности необходимо использовать актуальное значение плотности при текущей температуре, так как мощность пропорциональна произведению плотности и напора:

P = ρ × g × Q × H / η,

где g – ускорение свободного падения, Q – расход, H – напор, η – КПД насоса.

При изменении температуры жидкости на каждые 10 °C плотность может изменяться до 2–5%, что ведет к значительной погрешности без корректировок. Для воды при 20 °C плотность составляет 998 кг/м³, а при 60 °C уже около 983 кг/м³.

Вязкость жидкости (μ) также требует учета, поскольку она влияет на гидравлические потери и КПД насоса. При увеличении температуры вязкость воды снижается примерно в 3–4 раза от 20 °C до 60 °C, что уменьшает потери трения и повышает эффективность насоса. В расчетах рекомендуется пересчитывать коэффициенты сопротивления и при необходимости корректировать значение КПД.

Для практического применения корректировок следует использовать данные по температурной зависимости плотности и вязкости, применяя эмпирические формулы или справочные материалы производителя жидкости. Рекомендуется производить повторный гидравлический расчет с учетом новых параметров для уточнения потребной мощности.

Итог: при изменении температуры жидкости корректировка расчета полезной мощности насоса обязательна и включает замену исходных значений плотности и вязкости на актуальные, с пересчетом напора и КПД. Это обеспечивает точность подбора и оптимальную эксплуатацию оборудования.

Типичные ошибки при определении параметров для расчета мощности

Точность расчета полезной мощности насоса напрямую зависит от правильности определения ключевых параметров. Ниже перечислены распространённые ошибки, снижающие качество расчетов и приводящие к неправильному выбору оборудования.

Неправильное измерение подачи (Q): Использование неподходящих приборов или отсутствие стабилизации потока приводит к значительным отклонениям. Рекомендуется проводить измерения при стабильных режимах работы и с использованием калиброванных расходомеров.
Игнорирование изменения плотности жидкости: В расчетах часто берут плотность воды 1000 кг/м³ без учёта температуры и состава жидкости. Для агрессивных или горячих сред плотность может отличаться до 10%, что влияет на мощность.
Ошибки при определении напора (H): Часто рассчитывают напор только по разности уровней, не учитывая гидравлические потери в трубопроводах и арматуре. В итоге мощность занижается, что приводит к недостаточной производительности насоса.
Неправильный учет КПД насоса: Использование номинальных значений КПД без проверки фактических условий эксплуатации и износа приводит к завышению расчетной мощности. Рекомендуется применять данные заводских испытаний и регулярно проводить диагностику.
Пренебрежение скоростью потока: Высокая скорость в трубах вызывает дополнительные потери давления и турбулентность, увеличивая необходимую мощность. Необходимо учитывать скорость и выбирать гидравлически оптимальные диаметры труб.
Неверное определение вязкости жидкости: Для густых и вязких сред важно учитывать влияние вязкости на гидравлические потери и сопротивление. Часто этот параметр игнорируют, что приводит к существенным ошибкам в расчетах.

Для повышения точности расчетов рекомендуется систематически проверять исходные данные, проводить замеры в рабочих условиях и использовать корректные формулы с учетом реальных характеристик жидкости и системы.

Вопрос-ответ:

Как правильно рассчитать полезную мощность насоса, учитывая его рабочие параметры?

Для расчета полезной мощности насоса нужно учитывать несколько факторов: расход жидкости, напор, плотность и вязкость перекачиваемой жидкости. Формула для вычисления мощности насоса выглядит так: P = (ρ * g * Q * H) / η, где P — мощность насоса, ρ — плотность жидкости, g — ускорение свободного падения, Q — расход жидкости, H — напор, η — коэффициент полезного действия насоса. Это дает точное значение мощности, которое необходимо для перекачивания жидкости с заданными параметрами.

Какие параметры влияют на мощность насоса при его работе?

На мощность насоса влияют такие параметры, как напор, расход, плотность и температура жидкости. Напор и расход определяют работу насоса в конкретных условиях, а плотность и температура — особенности перекачиваемой жидкости. Также важен коэффициент полезного действия (КПД), который влияет на эффективность работы насоса, уменьшая потери энергии.

Какую роль играет коэффициент полезного действия в расчете мощности насоса?

Коэффициент полезного действия (КПД) насоса показывает, какую часть энергии, потребляемой насосом, он может использовать для выполнения своей работы. Чем выше КПД, тем меньше энергии теряется на трение и другие потери. Это означает, что для достижения требуемой мощности насос с высоким КПД потребует меньшие затраты энергии. В расчетах мощность насоса определяется с учетом КПД, что позволяет получить более точное значение.

Можно ли рассчитать мощность насоса без учета его КПД?

Теоретически, можно рассчитать мощность насоса без учета КПД, используя только расход и напор, но это даст лишь идеализированное значение мощности. На практике КПД обязательно учитывается, потому что потери энергии всегда имеют место, и без этого расчеты будут неточными. Оценка КПД позволяет более точно определить реальную потребность в мощности для эффективной работы насоса.

Как влияет вязкость жидкости на расчет мощности насоса?

Вязкость жидкости напрямую влияет на потери энергии в насосе. Чем выше вязкость, тем больше усилий нужно для перекачивания жидкости, что увеличивает мощность, необходимую для работы насоса. В вязких жидкостях образуются большие потери на трение, что требует большего усилия для поддержания того же расхода. Для расчета мощности в таких случаях могут использоваться корректирующие коэффициенты, чтобы учесть это влияние.
