Точный расчет угла наклона необходим в различных областях – от строительства до инженерных расчетов. Если транспортира под рукой нет, можно воспользоваться методами, основанными на простых измерениях и тригонометрических формулах.
Самый распространённый способ – измерить высоту подъёма и длину основания наклонной поверхности, после чего применить функцию арктангенса: угол = arctg(высота / основание). Для этого достаточно обычной рулетки и калькулятора с тригонометрическими функциями.
Для упрощения измерений стоит убедиться, что основание и высота измеряются перпендикулярно друг другу. Если доступна только косвенная длина, можно использовать метод определения угла по уровню с помощью смартфона или цифрового уклономера – их точность достигает ±1 градуса при правильной калибровке.
Измерение угла наклона с помощью смартфона и встроенного акселерометра
Современные смартфоны оснащены акселерометрами, позволяющими измерять углы наклона с точностью до 1–2 градусов. Для определения угла необходимо разместить устройство на плоскости, угол которой нужно измерить, и зафиксировать его положение. Акселерометр регистрирует ускорение свободного падения, что позволяет вычислить наклон относительно вертикали или горизонта.
Для расчёта угла в градусах используется формула: θ = arctg(a_x / a_z), где a_x и a_z – компоненты ускорения по осям смартфона. На практике лучше использовать готовые приложения, предоставляющие угол наклона сразу, или специализированные функции в SDK мобильной платформы (например, SensorManager в Android или Core Motion в iOS).
Рекомендуется предварительно откалибровать устройство, установив его на ровную поверхность для определения нулевого уровня. При измерениях держите смартфон неподвижно в течение нескольких секунд для стабилизации показаний акселерометра. Избегайте вибраций и резких движений, поскольку они снижают точность.
Использование встроенного гироскопа в сочетании с акселерометром позволяет повысить точность измерений и устранить погрешности, связанные с дрейфом датчиков. Некоторые приложения используют фильтр Калмана для сглаживания результатов.
Применение угломера на основе уровня с пузырьком для оценки наклона
Угломер с уровнем пузырьком позволяет измерить угол наклона без применения транспортира, опираясь на отклонение пузырька внутри колбы. Для точного измерения необходимо установить инструмент на поверхность и зафиксировать положение пузырька относительно центральной метки.
Угломеры такого типа оснащены шкалой в градусах, где нулевой уровень соответствует горизонтальному положению. Сдвиг пузырька на шкале прямо пропорционален углу наклона. Для получения значения необходимо совместить пузырёк с ближайшей отметкой на шкале и считать соответствующий угол.
Для повышения точности измерения рекомендуется проводить несколько замеров с поворотом угломера на 90 градусов вокруг оси, чтобы устранить влияние неровностей поверхности. Среднее значение углов улучшит достоверность результата.
Использование угломера с пузырьком удобно при работе с небольшими наклонами до 45°, так как в этом диапазоне инструмент сохраняет высокую чувствительность. При углах свыше 45° рекомендуется дополнительно проверять показания, учитывая ограниченную шкалу и возможное смещение пузырька за край.
Для регулярных измерений важно проверять калибровку уровня пузырька, сравнивая показания с эталонным горизонтальным уровнем. Некалиброванный инструмент может давать систематическую ошибку до нескольких градусов.
Использование метода тени для расчёта угла наклона без приборов
Метод основывается на измерении длины тени объекта с известной высотой. Для точности выберите вертикальный предмет, например, ровный шест высотой 1 метр. В солнечный день установите шест вертикально на ровной поверхности рядом с наклонной плоскостью.
Измерьте длину тени шеста на плоскости – обозначим её как L. Высота шеста – H. Угол наклона плоскости к горизонту вычисляется по формуле: угол = arctan(H / L).
Для вычисления угла в градусах используйте калькулятор с функцией арктангенса или табличные значения. Например, при длине тени 1.5 метра и высоте шеста 1 метр угол составит примерно 34°.
Чтобы повысить точность, измеряйте длину тени несколько раз в течение короткого периода и усредняйте результаты. Следите, чтобы солнечные лучи падали под прямым углом к плоскости тени, избегая смещения направления тени.
Метод подходит при ясной погоде и устойчивом положении шеста. Он удобен в полевых условиях, где нет возможности использовать угломеры или транспортира.
Вычисление угла наклона с помощью простой линейки и метода тригонометрии

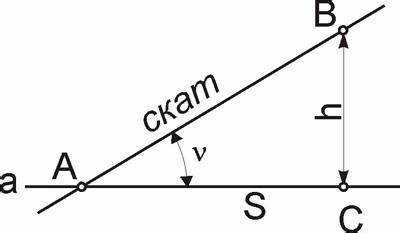

Для определения угла наклона без транспортира потребуется линейка и базовые знания тригонометрии. Необходимо измерить два отрезка: горизонтальную проекцию и вертикальную высоту наклонной поверхности.
Поставьте линейку так, чтобы один её конец находился в основании наклонной плоскости, а другой – на верхней точке. Отметьте вертикальную высоту (противолежащий катет) от основания до верхней точки, используя любой подручный способ (например, отвес или другую линейку, ориентированную строго вертикально). Горизонтальную длину (прилежащий катет) измерьте вдоль основания.
Угол наклона θ рассчитывается по формуле:
θ = arctg(высота / горизонтальная длина).
Для вычислений используйте калькулятор с функцией арктангенса. Если вычислять вручную, можно воспользоваться таблицами или приложениями на смартфоне. Например, если высота равна 30 см, а горизонтальная длина – 50 см, тогда θ = arctg(30/50) ≈ 31°.
Точный замер требует ровного положения линейки и точных отметок. Ошибка в измерении одного из катетов приводит к значительным погрешностям в угле, поэтому используйте жесткую линейку и фиксируйте точки максимально точно.
Определение угла наклона с помощью приложения камеры и функций разметки
Современные смартфоны оснащены встроенными датчиками углов и гироскопами, а также программным обеспечением, позволяющим измерять наклон объектов через камеру. Для точного определения угла наклона без транспортира следует воспользоваться приложениями с функцией разметки на изображении.
- Запустите приложение камеры, поддерживающее режим разметки или встроенный уровень (например, «Measure» на iOS или «Google Measure» на Android).
- Сфокусируйтесь на объекте с наклоном, который необходимо измерить, так чтобы одна из линий объекта была хорошо видна и контрастна.
- Сделайте снимок или перейдите в режим прямого измерения, если приложение позволяет накладывать линии в реальном времени.
- Используйте инструмент рисования линий или функций уровня, чтобы провести две линии:
- горизонтальную (базовую) – для ориентира;
- линию вдоль наклонной поверхности объекта.
- Приложение автоматически вычислит угол между этими линиями, отображая результат в градусах.
Для повышения точности:
- Обеспечьте хорошее освещение и четкость изображения;
- Стабилизируйте устройство во время съемки или измерения;
- Проверьте корректность базовой линии – она должна быть строго горизонтальна;
- Если приложение позволяет, используйте функцию калибровки уровня.
В случае отсутствия встроенных функций угломера, рекомендуются сторонние приложения с возможностью наложения измерительных линий и автоматическим расчетом угла. Некоторые из них поддерживают экспорт результатов для дальнейшего анализа или документирования.
Пошаговый алгоритм расчёта угла наклона по высоте и длине основания
Шаг 1. Измерьте высоту объекта (вертикальное расстояние от основания до верхней точки) и длину основания (горизонтальное расстояние между точками основания). Для точности используйте рулетку или лазерный дальномер.
Шаг 2. Рассчитайте отношение высоты к длине основания: отношение = высота / длина основания. Этот параметр соответствует тангенсу угла наклона.
Шаг 3. Определите угол наклона в радианах, вычислив арктангенс полученного отношения: угол (в радианах) = arctan(отношение). Для этого используйте калькулятор с тригонометрическими функциями или специальное приложение на смартфоне.
Шаг 4. Переведите радианы в градусы: умножьте значение угла в радианах на 180 и разделите на π (3.1416). Формула: угол (в градусах) = угол (в радианах) × 180 / π.
Шаг 5. Округлите полученный результат до целого или до требуемой точности, в зависимости от задачи.
Пример: высота = 3 м, длина основания = 4 м. Отношение = 3 / 4 = 0.75. Арктангенс 0.75 ≈ 0.6435 радиан. Перевод в градусы: 0.6435 × 180 / 3.1416 ≈ 36.87°. Итог – угол наклона около 36.9°.
Вопрос-ответ:
Как можно определить угол наклона без использования транспортира в домашних условиях?
Для измерения угла наклона без транспортира можно применить несколько простых способов. Один из них — использовать отвес и линейку. Нужно закрепить линейку на поверхности, образующей угол, и опустить отвес так, чтобы нить свободно висела. Измерив расстояние от точки крепления линейки до точки пересечения с отвесом, а также длину самой линейки, можно вычислить угол с помощью тригонометрических формул. Такой метод доступен и не требует специального инструмента.
Можно ли определить угол наклона с помощью смартфона? Если да, то каким образом?
Да, современные смартфоны оснащены датчиками, которые позволяют измерять наклон. Для этого достаточно установить специальное приложение, которое использует акселерометр и гироскоп. Приложение показывает угол наклона поверхности, на которой лежит телефон, относительно горизонта. Такой способ удобен для быстрого и достаточно точного измерения без дополнительных приборов.
Какие математические формулы применимы для расчёта угла наклона, если известны длины сторон треугольника?
Если известны длины двух сторон треугольника, можно использовать тригонометрические функции для вычисления угла. Например, если у вас есть высота и основание наклонной плоскости, можно применить формулу тангенса угла: тангенс равен отношению противолежащего катета к прилежащему. Затем с помощью арктангенса находят сам угол. Также возможно использовать теорему косинусов, если известны все три стороны.
Какие подручные материалы помогут определить угол наклона на строительной площадке без транспортира?
На стройке можно использовать обычный уровень и рулетку. Уровень устанавливают на поверхность, измеряют длину участка, на который опирается уровень, и высоту подъёма одного края. После этого, используя отношение высоты подъёма к длине основания, можно найти угол наклона через арктангенс. Кроме того, для визуальной проверки можно применить простой шаблон из картона с заранее вырезанными углами, который прикладывают к поверхности для сравнения.
