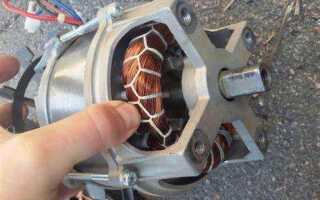

Как переделать аккумуляторную газонокосилку на сетевую

Как переделать аккумуляторную газонокосилку на сетевую

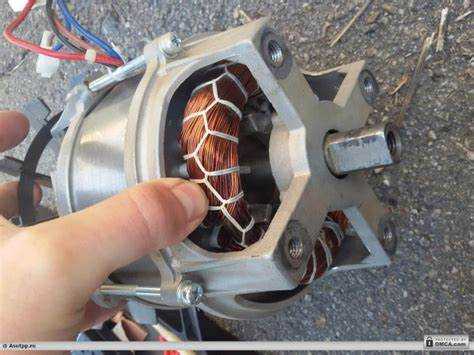

Многие модели аккумуляторных газонокосилок теряют эффективность после нескольких сезонов эксплуатации: батарея быстро разряжается, а её замена обходится почти в половину стоимости новой техники. Вместо покупки нового аккумулятора, целесообразно переделать устройство на питание от сети. Это особенно актуально, если газонокосилка используется рядом с домом и длина кабеля не является ограничением.

Переделка включает демонтаж батарейного отсека, установку блока питания с соответствующими характеристиками и обеспечение безопасного подключения к электросети. Необходимый параметр блока питания – напряжение, соответствующее исходному аккумулятору (чаще всего 18В или 36В), и достаточный ток нагрузки – от 10 до 20 А, в зависимости от мощности двигателя.

Важно учитывать конструктивные особенности устройства: в некоторых моделях батарея встроена в корпус, в других – съёмная. Это влияет на способ подключения: в первом случае может потребоваться пайка напрямую к клеммам, во втором – проще использовать корпус старого аккумулятора как адаптер. Отдельное внимание следует уделить защите цепи – установка предохранителя и вентиляции для блока питания обязательна.

Переделка позволяет использовать технику без перебоев, исключая необходимость подзарядки и замены дорогих аккумуляторов. При соблюдении всех технических условий и требований безопасности газонокосилка продолжит работу наравне с сетевыми аналогами, а затраты сведутся к минимуму.

Анализ схемы питания аккумуляторной газонокосилки

Анализ схемы питания аккумуляторной газонокосилки

Питание большинства аккумуляторных газонокосилок основано на литий-ионных батареях номиналом 36–40 В с рабочим током до 15 А. Внутри корпуса расположены: аккумуляторный блок, плата управления (BMS), силовой контроллер двигателя и разъёмы подключения. Перед переделкой важно детально изучить цепь подачи питания от батареи к мотору.

Ключевым элементом является BMS (Battery Management System), которая контролирует заряд, разряд, токи и температурные параметры аккумулятора. Она же отключает питание при перегрузке или перегреве. При переделке в сетевое питание BMS полностью исключается, чтобы устранить ненужные ограничения.

Далее питание подаётся на силовой контроллер. В простых моделях он состоит из MOSFET-транзисторов, управляющих подачей тока на двигатель по команде с платы управления. В более сложных вариантах используется полноценный ШИМ-контроллер с регулировкой оборотов. Перед переделкой необходимо определить, можно ли запитать этот контроллер напрямую от стабилизированного блока питания.

Обычно двигатель – щёточный постоянного тока, рассчитанный на напряжение, близкое к номиналу аккумулятора. Если маркировка отсутствует, измерьте сопротивление обмотки и замерьте пусковой ток при питании от лабораторного источника.

Для анализа схемы выполните следующие шаги:

1 Снимите кожух и определите модель контроллера и двигателя.
2 Проследите дорожки от аккумулятора к контроллеру: уточните, какие элементы находятся между ними.
3 Измерьте напряжение на входе контроллера при полностью заряженном аккумуляторе – это будет ориентир для подбора блока питания.
4 Оцените пиковый потребляемый ток двигателя в момент старта и под нагрузкой.
5 Проверьте, есть ли защита по току и напряжению на контроллере – возможно, потребуется её отключение или адаптация под сетевое питание.

Точная диагностика схемы позволяет избежать перегрузки компонентов при подключении к блоку питания. Без этого переделка может привести к выходу из строя двигателя или электроники.

Выбор подходящего сетевого адаптера по параметрам тока и напряжения

  • Определите номинальное напряжение аккумулятора. Чаще всего используется 18В, 24В или 36В. Новый адаптер должен выдавать именно это напряжение, с отклонением не более ±1В. Превышение может повредить двигатель, заниженное – снизит мощность.
  • Уточните максимальный потребляемый ток двигателя под нагрузкой. Например, для мотора на 24В это может быть 8–12А. Адаптер должен обеспечивать ток не ниже этой величины. Запас в 20–30% допустим и даже желателен для устойчивости.
  • Мощность адаптера (Вт) рассчитывается как произведение напряжения на ток. Для 24В и 10А потребуется минимум 240Вт. Используйте источник питания с номиналом от 250Вт и выше, чтобы избежать перегрева и отключений.
  • Тип адаптера – импульсный блок питания (SMPS) с активным охлаждением. Подходит блок с выходом на клеммы или разъёмом типа XT60/XT90. Нежелательны универсальные зарядные адаптеры – они не рассчитаны на длительные нагрузки.
  • Важно наличие защиты от перегрузки, перегрева и короткого замыкания. Проверяйте наличие этих функций в характеристиках адаптера.

При отсутствии точных данных по двигателю – измерьте ток при максимальной нагрузке с помощью токоизмерительных клещей. Это обеспечит точный подбор адаптера и исключит риски выхода из строя компонентов.

Безопасное отключение аккумулятора и подготовка корпуса к модификации

Снимите кожух аккумуляторного отсека. Обычно он крепится на винтах Torx или крестообразных саморезах. Используйте соответствующую отвертку, чтобы не сорвать шлицы. Не применяйте силу – если крышка не поддаётся, осмотрите её на предмет скрытых фиксаторов.

Отсоедините провода, идущие к контроллеру и клеммам аккумулятора. Отпаивайте провода по одному, фиксируя их изоляционной лентой сразу после отключения, чтобы избежать контакта. Используйте паяльник с температурой не ниже 300 °C и тонкое жало для аккуратного демонтажа.

Удалите аккумуляторную сборку и держатель. При наличии пластиковой платформы, закреплённой на корпусе, извлеките её, поддев плоской отверткой. Убедитесь, что внутренняя полость корпуса очищена от остатков клея и пыли – это критично для вентиляции будущего блока питания.

Осмотрите корпус на наличие вентиляционных отверстий. Если их недостаточно, просверлите дополнительные отверстия диаметром 6–8 мм в нижней и боковых частях отсека. Электронные компоненты сетевого питания требуют отвода тепла, и перегрев недопустим.

Подготовьте крепление для будущего блока питания. Используйте металлические уголки или пластиковые стойки с винтовым креплением. Не применяйте клей – только винтовые соединения обеспечат надёжность и доступ к компонентам для обслуживания.

Способы подключения адаптера к электродвигателю газонокосилки

Прямое подключение через клеммную колодку. Один из надёжных способов – использовать клеммную колодку для соединения выходных проводов адаптера с питающими контактами электродвигателя. Важно подобрать колодку, рассчитанную на ток не ниже максимального потребления двигателя (обычно 5–10 А для бытовых моделей). Контакты зачищаются, фиксируются винтовыми зажимами. Полярность соблюдается в зависимости от типа двигателя: для коллекторных моделей это критично.

Подключение через разъём XT60 или аналогичный. Этот метод позволяет легко отключать и подключать адаптер. Разъёмы XT60 рассчитаны на ток до 60 А, обеспечивают надёжный контакт и минимальные потери. При пайке необходимо использовать качественный припой с флюсом и тщательно изолировать соединения термоусадкой.

Использование DC-штекера. Подходит для двигателей малой мощности, если адаптер выдаёт стабилизированное напряжение и ток до 5 А. Штекер подбирается под гнездо или устанавливается отдельно. Минус – слабая фиксация и риск перегрева при длительной нагрузке.

Соединение через автомобильное реле. Если требуется запуск двигателя кнопкой или переключателем, используется 12-вольтовое реле. Силовые контакты коммутируют питание, а управляющая цепь – внешний переключатель. Важно применять провода с сечением от 1.5 мм² и защищать цепь предохранителем.

При любом способе обязательно учитывать рабочее напряжение двигателя, номинальный ток и параметры адаптера. Неправильное подключение приводит к перегреву, падению мощности и выходу двигателя из строя.

Организация теплоотвода и защита адаптера от перегрева

Организация теплоотвода и защита адаптера от перегрева

При переделке аккумуляторной газонокосилки в сетевую основная нагрузка ложится на адаптер питания. Он преобразует сетевое напряжение в постоянное, соответствующее параметрам оригинального аккумулятора, обычно 18–36 В. При токах выше 5 А выделяется значительное количество тепла, особенно в импульсных блоках питания, используемых в качестве адаптеров.

Для предотвращения перегрева следует использовать адаптер с запасом по мощности не менее 30%. Например, при рабочем токе 8 А необходим адаптер не менее 10 А, лучше – 12 А. При выборе блока питания ориентируйтесь на модели с активным охлаждением – встроенным вентилятором. Блоки без вентиляторов (пассивного типа) подходят только при токах до 4 А и хорошей естественной вентиляции корпуса.

Установка адаптера внутри герметичного корпуса газонокосилки недопустима – температура внутри может превысить 70 °C уже через 10 минут работы. Размещайте адаптер снаружи или в проветриваемом отсеке с металлическими стенками, выполняющими функцию радиатора. Между адаптером и корпусом желательно установить термопрокладки для лучшего отвода тепла.

Не размещайте адаптер рядом с двигателем газонокосилки – его температура во время работы может достигать 80–100 °C. Оптимальное место – отдельный внешний отсек или поясной ремень-кейс, исключающий передачу тепла от двигателя и вибрации.

Проверка работоспособности и устранение возможных сбоев после переделки

Далее подключите мотор без нагрузки. Если двигатель не запускается или работает рывками – проверьте полярность подключения, целостность цепи и контактные соединения. Используйте мультиметр для прозвонки линии от вилки до мотора, включая выключатель.

При стабильном запуске подключите режущий механизм. Включите питание и следите за поведением двигателя: не должно быть посторонних шумов, искрения, перегрева провода или корпуса блока питания. Температура трансформатора не должна превышать 60 °C через 10 минут непрерывной работы. Более высокая температура указывает на недостаточную мощность источника или плохую вентиляцию.

Если при скашивании травы мощность резко падает или двигатель отключается – проверьте ток потребления под нагрузкой. Он не должен превышать 90% от максимального тока блока питания. При превышении снизьте нагрузку или замените источник питания на более мощный.

На последнем этапе протестируйте работу газонокосилки в течение 15–20 минут на реальном участке. При обнаружении перебоев питания проверьте сетевой кабель на перегибы и перегрев. Используйте кабель сечением не менее 1,5 мм² для длины до 10 метров. Все соединения должны быть заизолированы и закреплены.
