Как подключить двухклавишный выключатель света с подсветкой

Как подключить двухклавишный выключатель света с подсветкой

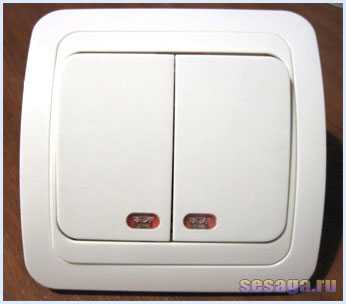

Двухклавишный выключатель с подсветкой обеспечивает удобное управление двумя осветительными группами из одного места и позволяет легко находить клавиши в темноте. Важно правильно выбрать схему подключения, учитывая особенности подсветки и тип нагрузки.

При выборе схемы подключения учитывайте тип нагрузки: лампы накаливания, светодиодные или энергосберегающие лампы требуют разного подхода к коммутируемой цепи и подсветке. Использование дополнительного нейтрального провода снижает риск некорректной работы подсветки и повышает безопасность.

Подключение двухклавишного выключателя с подсветкой: схема и советы

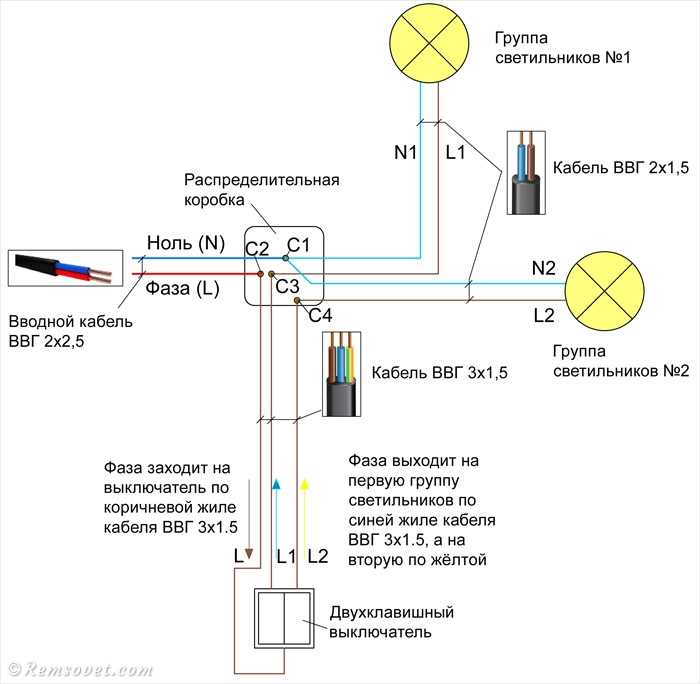

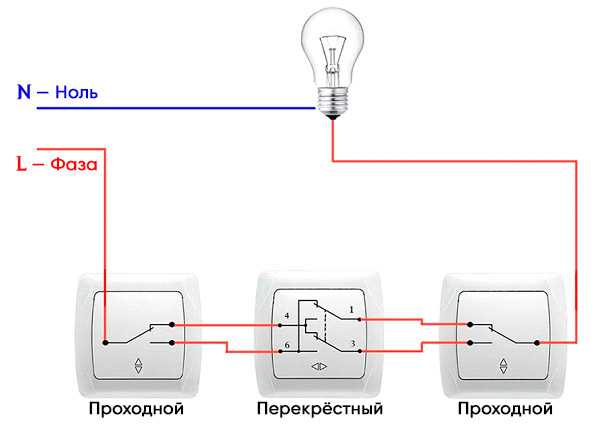

Для подключения двухклавишного выключателя с подсветкой необходимо правильно определить линии фазы, нуля и нагрузки. В типичной схеме к выключателю подводится фаза (L) и две линии нагрузки, идущие к двум группам светильников. Подсветка выключателя питается от нейтрального провода (N), который должен быть доступен в распределительной коробке.

Подключение выполняется следующим образом: фазовый провод подключается к общему входу выключателя, а выходы каждой клавиши – к соответствующим нагрузкам. Для подсветки используйте отдельный нулевой провод, который соединяется с подсветкой выключателя. Если нулевой провод отсутствует в коробке, потребуется прокладка дополнительного кабеля или выбор выключателя с подсветкой, работающей от фазы и нагрузки.

Рекомендуется использовать провода с цветовой маркировкой: красный или коричневый для фазы, синий для нуля, черный или другой контрастный для нагрузки. Перед монтажом отключите электропитание и проверьте отсутствие напряжения индикатором.

В случае применения схем с трехпроводным подключением важно убедиться, что подсветка не создает постоянный ток через нагрузку, чтобы избежать мерцания светильников. Для LED-ламп выбирайте выключатели с подсветкой, рассчитанные на LED-освещение.

Заключительный этап – надежное закрепление всех соединений, проверка работы каждой клавиши и подсветки в выключенном состоянии. Ошибки в подключении могут привести к короткому замыканию или некорректной работе подсветки.

Выбор правильного типа двухклавишного выключателя с подсветкой

Выбор правильного типа двухклавишного выключателя с подсветкой

При подборе двухклавишного выключателя с подсветкой необходимо учитывать номинальное напряжение и ток нагрузки. Обычно для бытовых сетей используется 220 В и ток до 10 А. Подсветка должна работать на низком напряжении – чаще всего 12–24 В, что снижает энергопотребление и повышает безопасность.

Выключатели с подсветкой делятся на модели с неоновой лампой и светодиодные. Светодиодные более экономичны и долговечны, их свечение стабильнее и мягче. При выборе обратите внимание на цвет свечения подсветки – синий и зеленый лучше видны в темноте, но могут не подходить к интерьеру.

Тип механизма выключателя влияет на удобство эксплуатации. Модели с пружинным возвратом обеспечивают четкое срабатывание и устойчивы к износу. Для установки в металлические и деревянные подрозетники выбирайте выключатели с крепежными ушками или рамками, соответствующими стандарту ЕС или ГОСТ.

Для схем с подсветкой важна возможность подключения подсветочного элемента без нарушения основных цепей. Некоторые выключатели оснащены встроенными клеммами для подсветки, что облегчает монтаж и повышает надежность соединений.

Обязательно учитывайте класс защиты (IP) – для помещений с повышенной влажностью (ванная, кухня) минимальный уровень IP должен быть не ниже IP44. Это защитит от попадания брызг и пыли.

При покупке проверяйте наличие сертификатов соответствия и гарантийного срока. Модели с подсветкой от известных производителей обычно имеют более продуманные схемы подключения и инструкцию, что минимизирует ошибки при монтаже.

Подготовка проводки для установки двухклавишного выключателя

Подготовка проводки для установки двухклавишного выключателя

Для установки двухклавишного выключателя с подсветкой потребуется трехжильный кабель с сечением проводников не менее 1.5 мм² (медный провод). Фаза, ноль и заземление должны быть четко идентифицированы. При прокладке провода от распределительной коробки до места установки выключателя необходимо использовать гофру или кабель-канал для защиты от механических повреждений.

Перед подключением убедитесь, что питание на линии отключено, измерьте напряжение индикаторной отверткой. В распределительной коробке следует оставить запас проводов длиной минимум 15 см для удобства подключения к клеммам выключателя. Необходимо зачистить концы проводов на 10–12 мм, избегая повреждения жил.

Перед монтажом провода проверьте целостность изоляции с помощью мультиметра. Все соединения должны быть выполнены в клеммных колодках с обеспечением плотного контакта, исключающего искрение и перегрев. При использовании металлической монтажной коробки убедитесь, что она заземлена.

Определение фазного и нулевого проводов для подсветки

Для правильного подключения подсветки двухклавишного выключателя необходимо точно определить фазный и нулевой провод. Фазный провод обычно имеет цвет изоляции коричневый, черный или красный, нулевой – синий. Если цветовая маркировка отсутствует, используйте тестер напряжения или индикаторную отвертку для проверки проводов.

Индикаторная отвертка при касании фазы покажет свечение, на нулевом и заземлении индикатор не сработает. Тестер напряжения в режиме измерения переменного напряжения (AC) покажет 220-230 В на фазном проводе относительно нуля или заземления, а между нулём и землёй напряжение будет близко к нулю.

Перед замерами обязательно отключите автоматический выключатель на щитке для безопасности, затем снимите изоляцию с концов проводов. Если подсветка выключателя требует подключения нулевого провода, убедитесь, что он действительно присутствует в монтажной коробке. В современных сетях нулевой провод может отсутствовать, и в таком случае подсветка должна быть рассчитана на подключение только к фазе.

Для подтверждения нулевого провода используйте метод измерения сопротивления между проводом и заземляющим контуром: нулевой провод покажет низкое сопротивление, в то время как фазный – высокое или бесконечное. При сомнениях лучше вызвать квалифицированного электрика, так как неправильное определение проводов ведет к некорректной работе подсветки и возможным замыканиям.

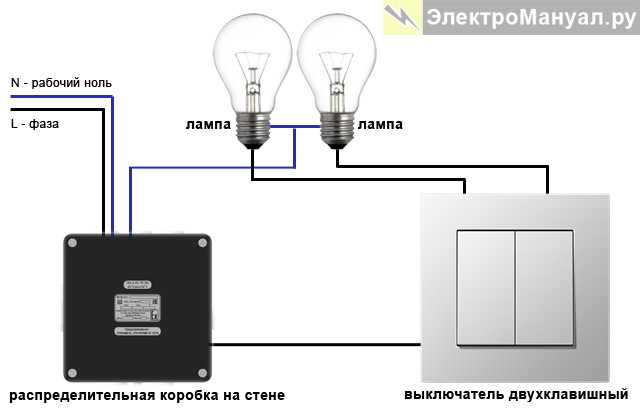

Подключение клавишного блока к электросети по схеме

Подключение клавишного блока к электросети по схеме

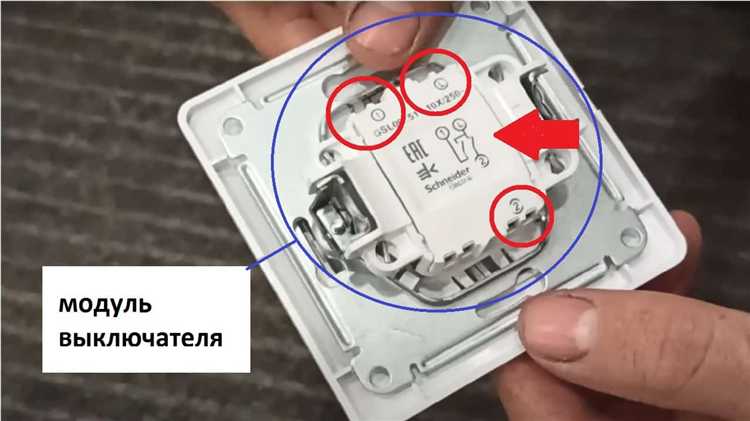

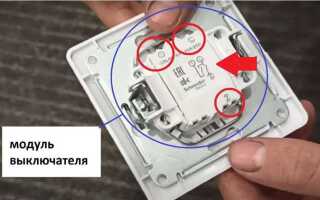

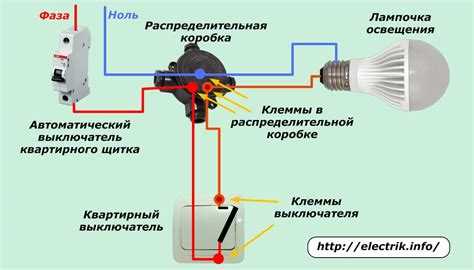

Для правильного подключения двухклавишного выключателя с подсветкой необходимо учитывать тип проводки и назначение каждой клеммы. Обычно выключатель имеет три основных контакта: вход фазы (L), выход на нагрузку (L1, L2) и нулевой проводник (N) для подсветки.

Первым этапом нужно отключить питание на щитке и проверить отсутствие напряжения на проводах тестером. Фазовый провод подсоединяют к клемме L, которая служит входом питания. От клемм L1 и L2 идут провода к соответствующим нагрузкам – например, к лампам в разных зонах освещения.

Подсветка клавиш питается от нулевого провода и небольшой фазы внутри выключателя, поэтому клемму подсветки подключают к нулю (N) и через встроенный резистор – к фазе. Важно, чтобы нулевой провод был обязательно подключен, иначе подсветка не будет работать.

При использовании металлических коробок проводку рекомендуется прокладывать с заземлением, но заземляющий контакт на выключателе обычно отсутствует. Для упрощения монтажа проводники должны иметь сечение не менее 1,5 мм² для освещения и 2,5 мм² при больших нагрузках.

Проверка схемы включает тестирование работы каждой клавиши отдельно и подсветки в выключенном состоянии. Отсутствие мерцания и корректное переключение нагрузки подтверждают правильность подключения.

Монтаж подсветки выключателя без нарушения работы нагрузки

Монтаж подсветки выключателя без нарушения работы нагрузки

Для установки подсветки двухклавишного выключателя без влияния на работу подключенной нагрузки важно правильно выбрать место подключения подсветки. Рекомендуется подключать подсветочный элемент параллельно цепи управления, то есть между фазой и управляющим проводом клавиши, а не напрямую к нагрузке.

Используйте светодиодные модули с низким потреблением тока (обычно до 1 мА), чтобы минимизировать ток утечки, который может вызывать мерцание или неполное выключение нагрузки. При необходимости установите дополнительный резистор, рассчитанный по формуле R = (Uсети — Uсветодиода) / I, где Uсети – напряжение питания, Uсветодиода – прямое падение напряжения на светодиоде, I – желаемый ток подсветки.

Для подключения подсветки к выключателю с подсветкой следует использовать трехжильный кабель: фаза, ноль и управляющий провод. Подсветка подключается между фазой и управляющим проводом клавиши, ноль не задействуется. Это позволяет сохранить нормальную работу нагрузки без паразитных токов через нагрузку.

Не подключайте подсветку напрямую к нулю или нагрузке, так как это может вызвать ток утечки через нагрузку, приводящий к ее слабому свечению или постоянной работе. Для ламп накаливания эффект незначителен, но для светодиодных и энергосберегающих ламп подобное подключение недопустимо.

Проверьте качество контактов и изоляцию в клеммных соединениях, чтобы исключить случайные замыкания, которые могут нарушить работу выключателя и повредить подсветку. После монтажа проведите тестирование выключателя в разных положениях для подтверждения отсутствия влияния подсветки на нагрузку.

При подключении подсветки к выключателям с электронными драйверами нагрузок учитывайте специфику драйвера – в некоторых случаях требуется установка дополнительных компонентов (например, компенсационного конденсатора) для предотвращения ложных срабатываний.

Проверка правильности соединений и тестирование работы выключателя

Проверка правильности соединений и тестирование работы выключателя

Перед включением питания необходимо убедиться в правильности монтажа для исключения короткого замыкания и повреждения оборудования.

  1. Отсоедините выключатель от сети и визуально проверьте соответствие схемы подключения:
    • Фаза должна быть подсоединена к клемме L или L1;
    • Нагрузка подключается к выходам клавиш (L1 и L2);
    • Ноль не подключается к выключателю, а идет напрямую к светильнику;
    • Подсветка, если есть, подключается через резистор или напрямую, согласно инструкции производителя.
  2. Используйте мультиметр в режиме проверки непрерывности цепи для тестирования контактов клавиш:
    • При нажатии клавиши контакты должны замыкаться, при отпускании – размыкаться;
    • Проверьте отсутствие короткого замыкания между клеммами.
  3. Подключите выключатель к сети и проверьте работу подсветки в выключенном состоянии – индикатор должен светиться равномерно, без мерцания.
  4. Активируйте каждую клавишу поочередно и убедитесь, что соответствующий светильник включается и гаснет без задержек или перебоев.
  5. Если подсветка встроена в клавишу, проверьте, не горит ли она при включенном свете – это укажет на неправильное подключение или неисправность.
  6. После тестирования измерьте напряжение на выходах выключателя, оно должно соответствовать рабочему напряжению сети (220-240 В).

При выявлении несоответствий разберите соединения, исправьте ошибки согласно схеме и повторите тесты. Соблюдение этих рекомендаций обеспечивает надежность и безопасность работы двухклавишного выключателя с подсветкой.

Распространённые ошибки при подключении и способы их устранения

  • Подключение нулевого провода к выключателю

    Ноль должен идти напрямую к светильнику. Через выключатель проходит только фаза. Нарушение этого правила приводит к риску поражения током при замене ламп или обслуживании.

    Как устранить: Найти фазу и ноль с помощью индикаторной отвёртки. Переподключить провода, оставив в выключателе только фазный разрыв.

  • Перепутаны клавиши – управление группами освещения неверное

    Иногда при установке провода от клавиш подключаются к неправильным светильникам. Это неопасно, но неудобно в эксплуатации.

    Как устранить: Проверить, какая клавиша управляет каким проводом, методом прозвонки. Перекинуть жилы на нужные клеммы L1 и L2.

  • Не подключена или неправильно подключена подсветка

    Если не подать ноль на встроенный светодиод, он не будет работать. Также возможны ложные включения светодиодов в лампах из-за микротока через подсветку.

    Как устранить: Убедиться, что на подсветку подаётся ноль. Если мигают лампы – установить конденсатор или отключить подсветку вовсе.

  • Отсутствие заземления в коробке

    Даже если выключатель его не требует, отсутствие заземления в распределительной коробке может говорить о проблемах с общим контуром защиты.

    Как устранить: Проверить наличие заземляющей жилы в кабеле. При её отсутствии – вызвать электрика для диагностики системы заземления.

  • Скрутки без пайки и клемм

    Скрутки, особенно алюминиевых и медных проводов, быстро окисляются и перегреваются.

    Как устранить: Использовать клеммы WAGO или винтовые соединения. При соединении разных металлов – применять переходники.

Советы по безопасности при монтаже и эксплуатации подсвечиваемых выключателей

Советы по безопасности при монтаже и эксплуатации подсвечиваемых выключателей

Перед началом работ отключите питание на вводном автомате и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Проверка должна проводиться как на фазном, так и на нулевом проводе – некоторые линии могут иметь неправильную разводку.

Используйте выключатели, рассчитанные на напряжение 230 В и ток не менее 10 А. Подсветка увеличивает нагрузку на цепь, особенно при параллельной установке нескольких устройств. Недостаточный запас по току может вызвать перегрев контактов.

Проводники подключайте строго по маркировке: фаза – к клемме L, линии отхода – к L1 и L2. Подсветка подключается между фазой и выходом, в некоторых моделях – между фазой и нейтралью. Неправильное подключение приведёт к постоянному свету в нагрузке или мерцанию ламп.

Не устанавливайте выключатели с подсветкой в цепи с лампами накаливания мощностью менее 40 Вт или с управляемыми светодиодами без диммера – может наблюдаться ложное свечение при выключенном состоянии.

Корпус выключателя должен быть герметичным, если монтаж ведётся в помещениях с повышенной влажностью. Используйте изделия с уровнем защиты не ниже IP44 в ванных комнатах и на улице.

При затяжке винтовых клемм избегайте чрезмерного усилия – особенно в дешёвых моделях это может привести к растрескиванию изоляции или повреждению платы с подсветкой.

Регулярно проверяйте затяжку контактов через год после установки: вибрации и температурные перепады ослабляют соединения, особенно при использовании алюминиевых проводов.
