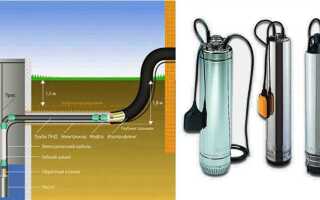

Как подключить погружной насос в колодец через реле давления

Для эффективного управления погружным насосом в колодце оптимальным решением является использование реле давления. Оно обеспечивает автоматическое включение и отключение насоса в зависимости от заданных параметров давления в системе. Правильный выбор и настройка реле предотвращают работу насоса в холостую и обеспечивают стабильное давление в водопроводе.

Типовое реле давления рассчитано на диапазон включения от 1,2 до 1,8 атмосферы и отключения – от 2,8 до 3,5 атмосферы. Настройка реле должна учитывать характеристики насоса и гидроаккумулятора, чтобы исключить частые циклы включения, сокращающие ресурс оборудования. Для колодцев с глубиной до 10 метров важно учитывать длину кабеля и его сечение, чтобы минимизировать потери напряжения и обеспечить стабильную работу.

При подключении реле давления необходимо предусмотреть защиту от гидроударов и перепадов напряжения. Монтаж выполняется с установкой обратного клапана и фильтра, предотвращающих попадание частиц и обратный ток воды. Реле должно быть установлено в доступном месте для оперативной проверки и обслуживания.

Выбор реле давления для погружного насоса: параметры и типы

Максимальное рабочее давление реле должно превышать максимально допустимое давление насоса, часто это 6–8 бар для бытовых моделей. Это гарантирует надежность и безопасность эксплуатации. Важно учитывать максимальный ток и напряжение, поддерживаемые реле: они должны соответствовать параметрам электродвигателя погружного насоса. Обычно для насосов на 220 В достаточно реле с рабочим током от 10 до 16 А.

Типы реле давления делятся на механические и электронные. Механические реле проще и дешевле, но подвержены износу контактов и требуют регулярной настройки. Электронные реле обеспечивают точность и защиту от частых включений, имеют встроенные фильтры помех и дополнительные функции, такие как задержка включения и защита от сухого хода.

Для колодцев с нестабильным давлением рекомендуется выбирать реле с возможностью тонкой настройки диапазона срабатывания и встроенной гистерезисной функцией. Это позволяет минимизировать износ насоса и продлить срок службы оборудования.

При выборе обращайте внимание на конструкцию реле: наличие герметичного корпуса защищает электронику от влаги и пыли. Для погружных насосов с высоким пусковым током целесообразно использовать реле с дополнительными защитными механизмами, например, тепловым реле или плавкими вставками.

Подготовка инструмента и материалов для монтажа реле давления

Для установки реле давления в систему с погружным насосом понадобятся точные инструменты и качественные материалы. В первую очередь подготовьте разводной ключ с шириной захвата от 30 мм для надежного соединения штуцеров реле. Понадобится отвертка с плоским и крестовым лезвием для подключения электрических контактов.

Обязательно возьмите мультиметр для проверки напряжения и целостности цепей после монтажа. Для герметизации резьбовых соединений используйте лен или фторопластовую ленту толщиной 0,15–0,2 мм, обеспечивающую плотное и долговечное уплотнение.

Из материалов необходимы: реле давления с регулировкой порогов включения и отключения, электрический кабель с сечением не менее 1,5 мм², клеммники и изолента. Для подключения насоса потребуется кабель с защитным резиновым покровом, рассчитанный на эксплуатацию во влажных условиях.

Подготовьте трубные фитинги из латуни или нержавеющей стали диаметром, соответствующим выходу реле давления, чтобы избежать протечек и коррозии. Для монтажа используйте надежный крепеж – хомуты или кронштейны с антикоррозионным покрытием.

Подключение электрических проводов от насоса к реле давления

Для корректного подключения проводов от погружного насоса к реле давления необходимо строго соблюдать полярность и назначение каждой жилы. Обычно насос оснащён трёхжильным кабелем: фаза (L), ноль (N) и заземление (PE). Фаза и ноль подключаются к соответствующим клеммам реле давления, заземление – к корпусу или к клемме заземления.

Перед монтажом необходимо убедиться в наличии защитного устройства – автоматического выключателя с номиналом, соответствующим мощности насоса, а также УЗО для предотвращения токов утечки. Кабель должен иметь сечение не менее 1,5 мм² для насосов до 1,5 кВт и увеличиваться пропорционально мощности.

Подключение начинается с обесточивания питания. Клеммы реле давления маркируются: L, N и выход к насосу. Провод фазы от питания подаётся на клемму L реле, выход фазы от реле – на фазу насоса. Ноль питания напрямую соединяется с нулём насоса и реле (если предусмотрено). Заземление подключается к заземляющей клемме насосного кабеля.

При использовании трёхфазных насосов на реле давления подаётся только управляющий сигнал, а сам двигатель подключается через магнитный пускатель. Важно правильно выбрать реле с учётом максимального тока и напряжения насоса, чтобы избежать перегрузок.

После подключения все контакты необходимо надежно затянуть и изолировать. Проверить правильность подключения можно с помощью мультиметра, измеряя сопротивление между фазой и нулём, а также проверяя отсутствие короткого замыкания между фазой и землёй.

Настройка давления включения и выключения реле

Для правильной работы погружного насоса через реле давления необходимо выставить два ключевых параметра: давление включения и давление выключения. Обычно эти значения указываются на самом реле или в инструкции к нему. Давление включения должно быть установлено чуть ниже максимального рабочего давления системы, а давление выключения – на уровне минимально допустимого для насоса.

Для бытовых колодцев с глубиной до 20 метров рекомендуемые параметры давления включения – 1.5–2.0 бар, выключения – 2.8–3.2 бар. Установка значений вне этих диапазонов может привести к частым включениям насоса или его недогрузке.

Регулировка выполняется вращением соответствующих винтов или гаек на корпусе реле. Винт, отвечающий за давление включения, обычно находится отдельно от винта давления выключения. Поворачивая винты по часовой стрелке, повышают давление, против часовой – понижают.

После каждой регулировки необходимо проверить работу системы, запуская и останавливая насос, фиксируя давление на манометре. Если насос включается слишком рано или выключается слишком поздно, требуется точная корректировка до достижения стабильных значений.

При эксплуатации важно учитывать характеристики насоса и трубопровода, чтобы давление включения не приводило к избыточной нагрузке, а давление выключения обеспечивало постоянный запас воды в системе.

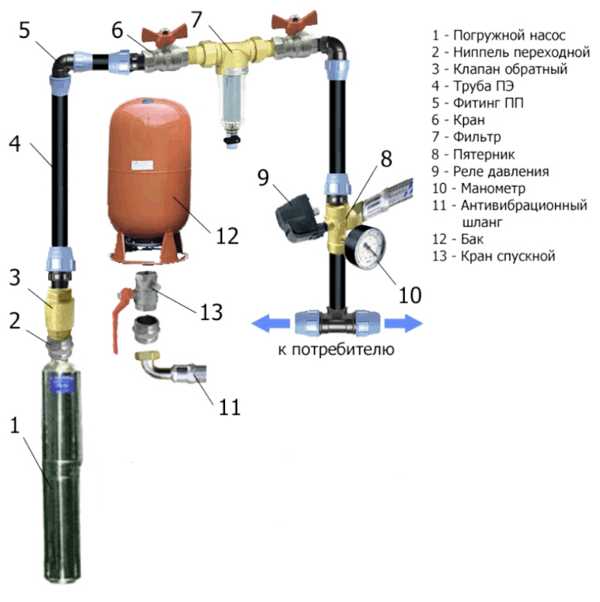

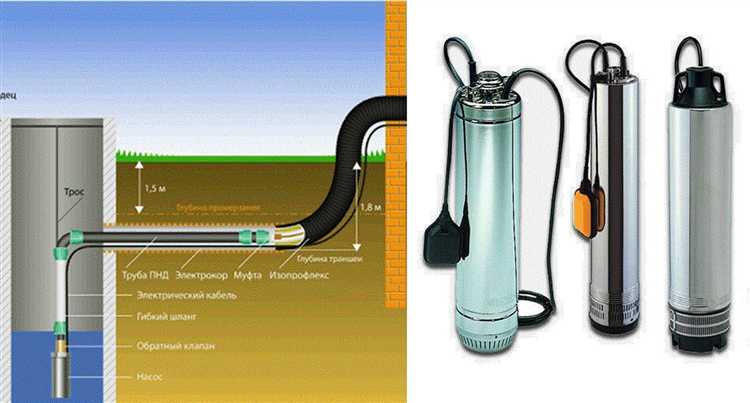

Монтаж реле давления в схему водоснабжения колодца

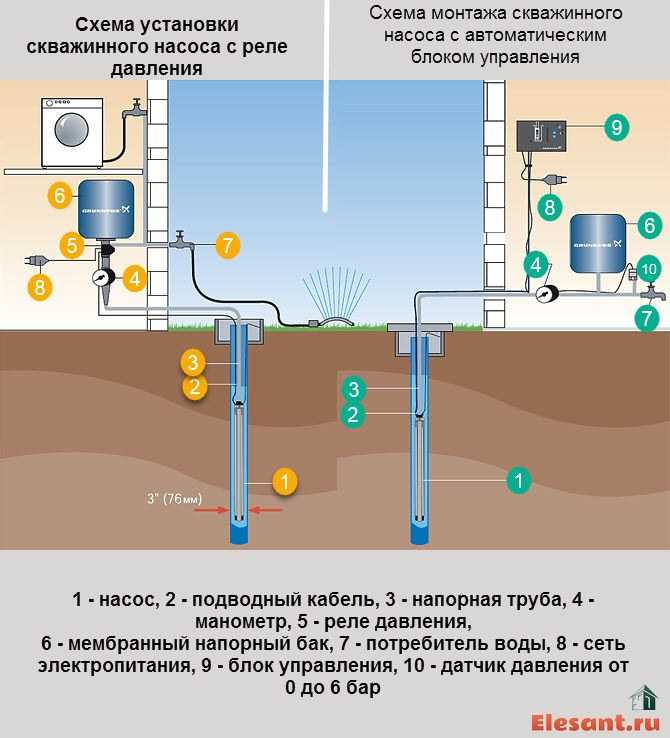

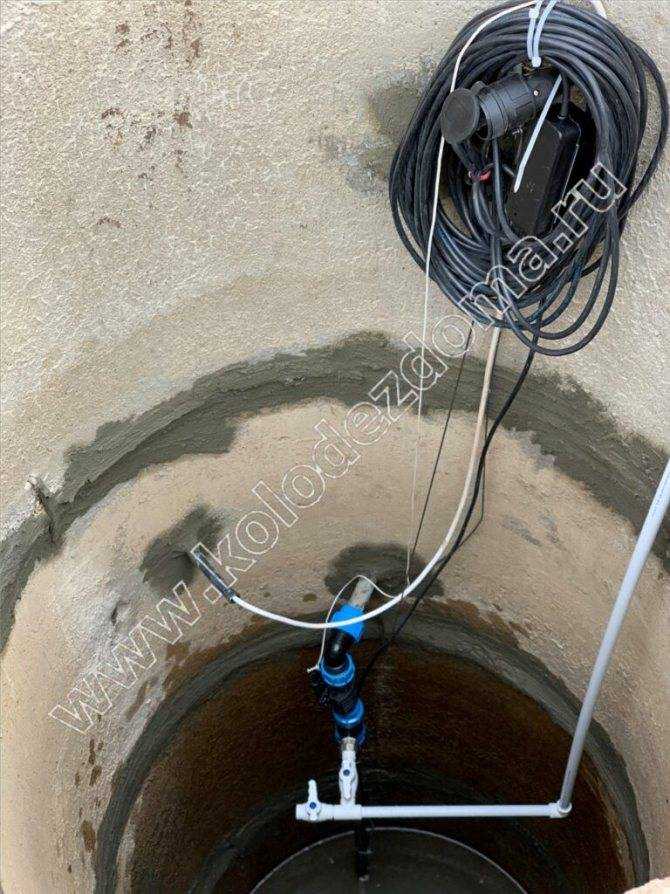

Реле давления устанавливается на выходе из гидробака или непосредственно на трубопроводе, идущем от погружного насоса. Для правильной работы оборудования важно соблюсти направление потока, указанное на корпусе реле.

Подключение осуществляется через трехконтактный разъем: два контакта отвечают за питание насоса, третий – за контроль давления. Питание подается с автоматического выключателя, чтобы обеспечить защиту от перегрузок и коротких замыканий.

Для предотвращения гидроударов и колебаний давления рекомендуется установить обратный клапан между насосом и реле. Это исключит обратный ток воды и обеспечит стабильное срабатывание устройства.

Настройка реле давления выполняется поворотом регулировочных винтов: нижний предел включает насос, верхний – отключает. Оптимальные значения давления для колодца находятся в диапазоне 1,5–3,0 бар, что обеспечивает эффективную работу системы и долговечность оборудования.

Все соединения должны быть герметичными, предпочтительно использовать сантехнический лён и фум-ленту для уплотнения резьбовых соединений. Проверку работоспособности реле проводят при заполненном колодце и под нагрузкой.

Проверка работоспособности системы после подключения

После подключения погружного насоса через реле давления важно выполнить последовательную проверку всех ключевых элементов системы для гарантии её корректной работы и безопасности эксплуатации.

1. Проверка электрических соединений:

   • Убедитесь в надежности контактов на клеммах реле давления и насоса.
   • Проверьте целостность изоляции проводов, отсутствие повреждений и следов нагрева.
   • Используйте мультиметр для контроля напряжения на выходе реле при включении насоса.

2. Настройка реле давления:

   • Проверьте давление включения и выключения реле согласно техническим характеристикам насоса и системы.
   • При необходимости отрегулируйте значения с помощью регулировочных винтов, следя за точностью до 0.1 бар.
   • Убедитесь, что реле выключает насос при достижении максимального давления, чтобы предотвратить перегрузку.

3. Тестирование запуска и остановки насоса:

   • Имитируйте падение давления (например, открыв кран) и проследите, что насос включается при достижении нижнего порога.
   • Закройте кран и убедитесь, что насос выключается по достижении верхнего порога давления.
   • Проверьте отсутствие самопроизвольных включений или остановок насоса в течение 10–15 минут работы.

4. Оценка гидравлической части:

   • Проверьте наличие утечек в местах соединений труб и фитингов.
   • Убедитесь, что подача воды соответствует паспортным данным насоса.
   • Проверьте работу обратного клапана для исключения обратного слива воды в колодец.

5. Мониторинг температуры насоса и реле:

   • После 15–20 минут работы измерьте температуру корпуса насоса и реле.
   • Температура корпуса не должна превышать 40–50°C при нормальной эксплуатации.
   • При превышении значений выполните повторную проверку электрической схемы и механической нагрузки.

Тщательная проверка каждого этапа позволит избежать преждевременного выхода оборудования из строя и обеспечит стабильную работу системы водоснабжения.

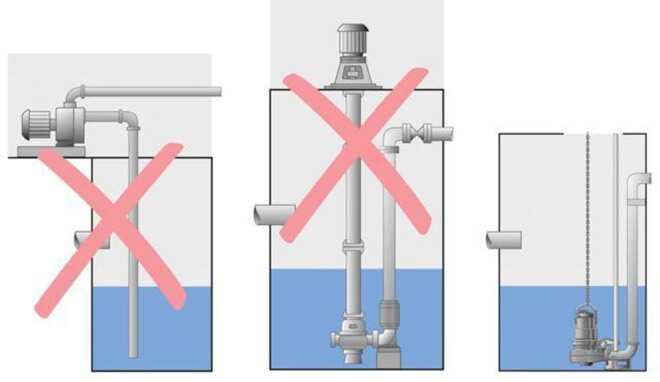

Устранение частых ошибок при подключении реле давления

Часто пренебрегают правильным настройками реле. Давление включения и отключения следует устанавливать с учётом характеристик насоса и глубины колодца. Например, для глубины 20 метров оптимально выставить отключение около 3,0 бар, включение – 1,5 бар. Неправильные параметры приведут к частым включениям или остановкам, что сокращает ресурс оборудования.

Ошибка – отсутствие обратного клапана между насосом и реле давления. Это вызывает ложные срабатывания из-за обратного потока воды, что приводит к постоянному качанию реле. Установка обратного клапана исключает этот эффект и сохраняет стабильность работы системы.

Неправильное подключение манометра и трубок также вызывает сбои. Трубка должна быть герметично присоединена к штуцеру реле, без перегибов и повреждений, чтобы показания давления были точными. Использование шлангов с внутренним диаметром менее 6 мм приводит к задержкам и неверным срабатываниям.

Не рекомендуется подключать насос напрямую к клеммам реле без промежуточного пускозащитного устройства. Реле давления не рассчитано на пусковые токи мотора, что вызывает быстрый износ контактов. Следует применять пускатели или контакторы с подходящими характеристиками.

При монтаже важно избегать механических повреждений корпуса реле и герметизации его крышки. Влага или пыль внутри устройства нарушают работу и снижают срок службы. Установка в сухом, защищённом от прямого попадания воды месте решает эту проблему.

Регулярная проверка и чистка фильтров на входе насосной системы предотвращает засорение и снижение давления, что негативно сказывается на работе реле. Несвоевременная профилактика ведёт к неправильным показаниям и нестабильной работе автоматики.

Обслуживание реле давления и насоса для надежной работы

Регулярное техническое обслуживание реле давления и погружного насоса снижает риск аварий и продлевает срок службы оборудования. Для оптимальной работы необходимо выполнять следующие процедуры:

1. Проверка давления срабатывания реле: измеряйте давление включения и отключения реле не реже раза в квартал с помощью манометра. Значения должны соответствовать параметрам, указанным в паспорте оборудования.
2. Очистка контактов реле: при появлении признаков подгорания или коррозии контакты аккуратно очищают мелкой наждачной бумагой или специальным контактным очистителем. Избегайте сильного нажима, чтобы не повредить элементы.
3. Диагностика электропитания: проверяйте надежность подключения и отсутствие окисления на клеммах кабеля и в распределительной коробке. Плохой контакт может привести к ложным срабатываниям или отключениям.
4. Осмотр и очистка насоса: минимум раз в полгода извлекайте насос для осмотра корпуса и рабочих колес. Удаляйте отложения песка и ила, которые снижают эффективность и вызывают перегрев двигателя.
5. Проверка герметичности: контролируйте состояние уплотнительных колец и кабельных вводов. Протечки приводят к попаданию воды внутрь мотора, что вызывает короткое замыкание и поломку.
6. Тестирование работы системы: запускайте насос при различных режимах давления, наблюдайте за плавностью включения и отключения, отсутствием вибраций и посторонних шумов.
7. Обновление программных настроек (для электронных реле): при наличии цифрового управления регулярно проверяйте версии ПО и корректность установленных параметров, чтобы избежать сбоев и неверных сигналов.

Выполнение этих действий в регламентированные сроки обеспечит стабильную работу системы и минимизирует риск аварийных ситуаций в колодце.

Вопрос-ответ:

Каким образом происходит подключение погружного насоса к колодцу через реле давления?

Подключение погружного насоса через реле давления предполагает установку реле в системе водоснабжения для автоматического включения и отключения насоса при достижении определенного уровня давления. Насос устанавливается в колодце, а реле монтируется на трубопроводе, который ведет воду к дому или резервуару. При падении давления ниже заданного значения реле активирует насос, обеспечивая подачу воды, а при достижении верхнего порога давления — отключает его.

Какие типы реле давления лучше всего подходят для управления погружным насосом в колодце?

Для управления погружным насосом часто используют электромеханические или электронные реле давления. Электромеханические более просты и надежны, хорошо подходят для стандартных бытовых систем. Электронные реле обеспечивают более точную регулировку давления и могут иметь дополнительные функции, например, защиту от сухого хода. Выбор зависит от сложности системы и требований к автоматике, а также от типа и мощности насоса.

Какие ошибки чаще всего допускают при подключении погружного насоса через реле давления и как их избежать?

Частые ошибки включают неправильный выбор настроек реле давления, отсутствие обратного клапана, неправильное подключение электропроводки и несоблюдение рекомендаций по заземлению. Чтобы избежать проблем, необходимо тщательно изучить техническую документацию, правильно подобрать давление включения и отключения, установить обратный клапан для предотвращения обратного тока воды и обеспечить качественное электрическое подключение с защитой от коротких замыканий и перегрузок.

Как правильно настроить реле давления для погружного насоса, чтобы избежать частого включения и отключения?

Для настройки реле давления нужно определить оптимальные значения давления включения и отключения, учитывая характеристики системы водоснабжения и объём потребления воды. Обычно разница между нижним и верхним порогом (гистерезис) составляет 1-2 атмосферы. Если разница слишком мала, насос будет часто срабатывать, что приводит к быстрому износу. Рекомендуется установить гистерезис, достаточный для поддержания стабильного давления и снижения количества циклов включения-выключения.

Можно ли самостоятельно подключить погружной насос к колодцу через реле давления или лучше обратиться к специалистам?

Самостоятельное подключение возможно при наличии базовых знаний в электрике и сантехнике, а также при внимательном изучении инструкции по установке насоса и реле давления. Однако важно соблюдать технику безопасности и корректно выполнять монтаж, особенно электрических соединений. Если опыта недостаточно, разумнее доверить работу квалифицированным специалистам, чтобы избежать ошибок, которые могут привести к поломкам оборудования или опасности для здоровья.
