Для корректного подключения тэна к электрической плите Мечта необходимо тщательно соблюдать технические параметры модели и правила безопасности. Важно использовать тэн, рассчитанный на соответствующее напряжение (220 В) и мощность, обычно от 1,0 до 1,5 кВт для конфорок этой серии. Неправильный выбор детали может привести к перегреву или короткому замыканию.
Перед началом работы отключите плиту от электросети и убедитесь в отсутствии напряжения с помощью тестера. Для подключения понадобятся надёжные соединительные клеммы и термостойкая изоляция проводов. Тэн устанавливается в специальное гнездо конфорки и фиксируется винтами, обеспечивающими плотный контакт.
Проверка правильности подключения включает измерение сопротивления тэна мультиметром и тестирование работы конфорки под нагрузкой. При обнаружении дефектов следует заменить нагревательный элемент на оригинальную деталь, рекомендованную производителем. Соблюдение этих шагов гарантирует безопасность и долговечность работы плиты.
Подготовка инструмента и материалов для замены тэна
Инструменты: отвертка с крестообразным шлицем для снятия задней панели плиты, гаечный ключ на 10 мм для откручивания креплений тэна, плоскогубцы для снятия контактов, индикатор напряжения или тестер для проверки обесточивания, изолента для временной изоляции проводов.
Материалы: новый тэн с техническими характеристиками, полностью соответствующими модели плиты Мечта (мощность, длина, тип крепления), термостойкие клеммы для подключения, термостойкий уплотнитель при необходимости замены, а также очиститель контактов или спирт для обработки соединений.
Важно: перед началом работы убедитесь в полном отключении плиты от сети и отсутствии напряжения, это позволит безопасно работать с электропроводкой и избежать короткого замыкания.

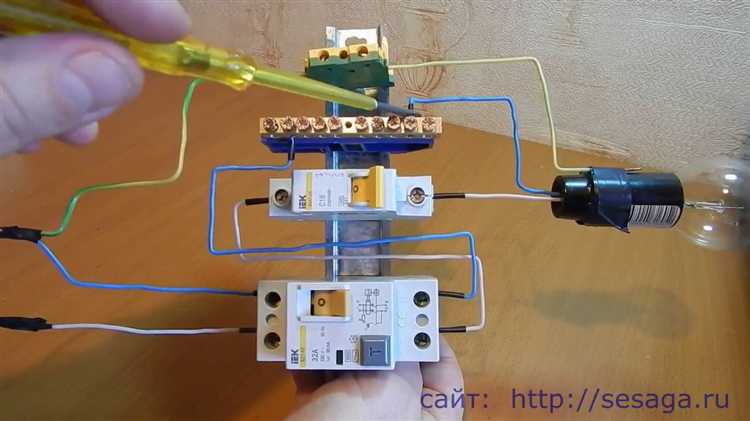

Как отключить плиту от электросети и обеспечить безопасность
Перед началом работы с электрической плитой необходимо полностью обесточить устройство и принять меры для защиты от случайного включения.
- Найдите автоматический выключатель или предохранитель, отвечающий за подачу электроэнергии на плиту. Обычно он расположен в распределительном щите или электрощите квартиры.
- Отключите автоматический выключатель, переключив его в положение «выключено». Убедитесь, что питание на плиту полностью прекращено.
- Проверьте отсутствие напряжения на контактных клеммах плиты с помощью мультиметра или индикаторной отвертки. Это обязательный этап перед подключением тэна.
- Если в месте подключения используются съемные вилки или розетки, выньте вилку из розетки после отключения автомата для дополнительной безопасности.
- Рекомендуется использовать резиновые перчатки и держать руки сухими при работе с электроприборами.
- При необходимости временно пометьте щиток предупреждающей надписью или изолентой, чтобы никто случайно не включил питание во время ремонта.
После выполнения этих действий можно приступать к подключению тэна с минимальным риском поражения электрическим током.
Снятие старого тэна с плиты Мечта: последовательность действий
Перед началом работы отключите плиту от электросети. Снимите заднюю крышку корпуса, чтобы получить доступ к тэнам.
Ослабьте крепежные винты или гайки, фиксирующие тэн на корпусе плиты. Обычно используется два крепежа – с помощью ключа на 10 или отвертки.
Осторожно отсоедините электрические провода от клемм тэна. Запомните или сфотографируйте расположение проводов для правильного подключения нового тэна.
Извлеките тэн из отверстия корпуса, при необходимости аккуратно покачивая его для освобождения уплотнительного кольца или прокладки.
Осмотрите место установки тэна на наличие загрязнений, остатков уплотнителя и повреждений. Удалите грязь и старую прокладку, подготовив поверхность к монтажу нового тэна.
При необходимости замените прокладку или уплотнительное кольцо, чтобы исключить протечки при дальнейшем использовании.
Проверьте целостность крепежных элементов и при необходимости подготовьте новые болты или гайки для установки нового тэна.

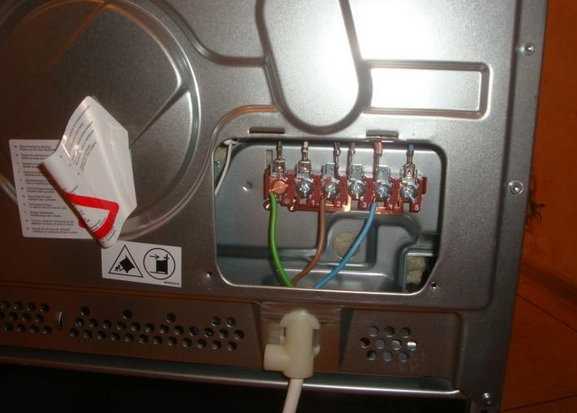

Правильное подключение нового тэна к клеммам плиты
Перед подключением отключите плиту от электросети. Убедитесь, что мощность нового тэна соответствует техническим характеристикам плиты Мечта (обычно 1500 Вт при 220 В). Для подключения используйте клеммы с маркировкой L и N – они отвечают за фазу и ноль.
Подключение начинается с закрепления проводов на клеммах. Для этого очистите концы проводов от изоляции на 7-10 мм, чтобы обеспечить плотный контакт. Используйте отвёртку с плоским лезвием для надёжного затягивания винтов клемм.
Провод, идущий от фазы, подсоедините к клемме L, а нейтральный – к N. Обратная полярность вызовет неправильную работу тэна и может привести к перегреву или выходу из строя платы управления.
При наличии заземляющего контакта подключите защитный провод к соответствующей клемме с символом заземления (⏚). Заземление важно для безопасности и предотвращения поражения электрическим током.
После подключения проверьте качество контактов – провод не должен болтаться или иметь признаки перегрева. Перед сборкой плиты рекомендуют сделать тестовое включение, чтобы убедиться в исправности подключения и отсутствии искрения.
Используйте кабели с сечением не менее 1,5 мм², соответствующие номинальному току тэна. Избегайте перекручивания проводов и повреждений изоляции.
Проверка контактов и изоляции перед включением плиты
Проводники, подключаемые к тэнам, должны иметь неизношенную изоляцию с минимальной толщиной не менее 0,7 мм. Обязательно осмотрите изоляционный слой на предмет трещин, повреждений и оплавлений. При наличии дефектов изоляцию нужно заменить или восстановить изоляционной лентой с высоким классом термостойкости.
Для дополнительной проверки используйте мультиметр в режиме измерения сопротивления изоляции. Значение должно превышать 1 МОм между жилой провода и корпусом плиты. Если сопротивление ниже, существует риск короткого замыкания при включении.
Подключение к заземлению должно быть выполнено без повреждений, а соединения – надёжно затянуты. Плохое заземление увеличивает риск поражения электрическим током и выход из строя оборудования.
Все операции следует выполнять при отключённом питании сети. После проверки контактов и изоляции, прежде чем включать плиту, убедитесь в отсутствии посторонних предметов в зоне подключения и отсутствии запаха гари.
Тестирование работы тэна после сборки и подключение плиты к сети
Перед включением плиты убедитесь в правильности всех электрических соединений. Проверьте надёжность крепления тэна и отсутствие повреждений изоляции проводов.
- Подключите плиту к электросети через исправную розетку с заземлением и устройством защитного отключения (УЗО).
- Включите плиту и установите температуру нагрева на минимальный уровень.
- Через 3–5 минут проверьте нагрев тэна, аккуратно прикоснувшись с безопасного расстояния или используя инфракрасный термометр – температура должна начать повышаться.
- Отсутствие нагрева указывает на возможный разрыв цепи, неправильное подключение или неисправность тэна.
- Если нагрев присутствует, увеличьте мощность и проследите, чтобы нагрев был равномерным по всей поверхности тэна.
- Визуально проверьте, нет ли искрения, запаха гари или перегрева проводов.
- После теста отключите плиту от сети и проверьте температуру корпуса тэна – она не должна превышать допустимых норм, чтобы исключить риск перегрева.
Только после успешного прохождения всех этапов тестирования можно считать подключение выполненным корректно и безопасно.
