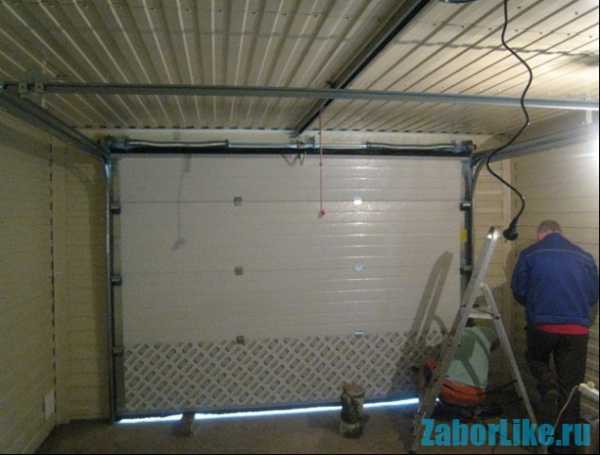

Сборка пружинного механизма – один из ключевых этапов установки и обслуживания секционных гаражных ворот. От правильной настройки зависит не только плавность хода, но и безопасность эксплуатации. Неправильно собранная пружина может привести к перекосу полотна, ускоренному износу направляющих и даже выходу из строя автоматики.
Для секционных ворот чаще всего используются торсионные пружины с внутренним диаметром от 50 до 102 мм. Стандартное количество витков натяжения составляет 7,5 на полный оборот барабана при высоте ворот до 2,5 м. При высоте более 3 м может потребоваться установка двух пружин с удвоенной длиной и подбором усилия по расчётной нагрузке, исходя из массы полотна.
Перед сборкой необходимо точно определить вес ворот с фурнитурой. Для расчёта усилия используется формула: F = (m × g) / (2 × r), где m – масса полотна, g – ускорение свободного падения (9,81 м/с²), r – радиус намотки троса. Это значение поможет выбрать подходящую по характеристикам пружину.
Пружины устанавливаются строго симметрично относительно центра вала. Направление намотки – левое и правое, по обе стороны от опорного кронштейна. Неправильная ориентация ведёт к потере компенсирующего действия. После монтажа обязательна регулировка натяжения с использованием вороткового ключа и стопорных стержней. Проверка проводится вручную, с отключённой автоматикой.
Рекомендуется использовать пружины заводского изготовления с маркировкой по нагрузке и цикличности. Средний ресурс – от 15 000 до 25 000 циклов, в зависимости от производителя. Для интенсивной эксплуатации выбираются пружины с повышенным ресурсом и антикоррозийным покрытием.
Как определить тип пружины, подходящей для конкретной модели ворот
Для подбора правильной пружины необходимо учитывать вес полотна, его размеры, тип монтажа и конфигурацию направляющих. Вес определяется с учётом материала, толщины секций и фурнитуры. Пример: полотно из стали с габаритами 2500×2100 мм весит около 90–110 кг, а из сэндвич-панелей – 65–80 кг.
Пружины бывают двух типов: торсионные и растяжения. Торсионные устанавливаются над проёмом, работают на скручивание. Их подбирают по моменту кручения, который рассчитывается как произведение веса ворот на радиус барабана. Пружины растяжения располагаются по бокам горизонтальных направляющих и подбираются по длине в растянутом состоянии и силе натяжения, необходимой для компенсации массы полотна.
У каждого производителя секционных ворот (DoorHan, Alutech, Hörmann и др.) есть каталоги, где указывается точная модель пружины для каждой конфигурации ворот. Например, для ворот DoorHan шириной 3000 мм и высотой 2500 мм с низким подъемом потребуется торсионная пружина LHD34 с определённым числом витков и диаметром проволоки 5,5 мм.
Без заводских данных пружину можно определить по маркировке на её торце (если она сохранена) или по параметрам: внутренний диаметр, диаметр проволоки, длина в нерабочем состоянии, направление навивки. Измерения проводят после полного демонтажа с соблюдением техники безопасности.
Нельзя ставить пружину с меньшим крутящим моментом – автомат не сможет поднять полотно. Избыточный момент приведёт к перекосу или разрушению редуктора. Расчёт лучше выполнять с использованием инженерных калькуляторов, учитывающих длину горизонтальных направляющих, коэффициенты трения, частоту открываний и тип автоматики.
Подготовка инструмента и меры безопасности при работе с пружинами
Инструмент: понадобится комплект торсионных стержней диаметром 18–20 мм и длиной не менее 450 мм. Они должны быть изготовлены из цельного металла без изгибов и повреждений. Также необходим гаечный ключ на 13 или 14 мм (в зависимости от конструкции муфты), шестигранник подходящего размера, фиксатор (например, струбцина) для удержания вала и защитные перчатки с прорезиненным покрытием.
Очки: обязательно использовать защитные очки с боковыми щитками. При срыве инструмента возможно попадание осколков металла или пыли в глаза.
Одежда: только плотно прилегающая. Исключить свисающие элементы: рукава, шнурки, капюшоны. Обувь – с нескользящей подошвой и усиленным носком.
Проверка инструмента: перед началом работы необходимо убедиться, что стержни не имеют микротрещин. При изгибе или люфте – заменить. Ключи должны точно подходить к гайкам муфт – использование «разболтанных» приведет к срыву грани.
Фиксация ворот: до начала работ заблокировать секции ворот в закрытом положении. Использовать металлическую струбцину или стопор на направляющей. Это предотвратит случайное движение полотна при работе с пружиной.
Работа с натяжением: закрутка или раскрутка пружины выполняется только с двух сторон одновременно, с равномерной нагрузкой. Руки не размещать в зоне возможного срыва. При первом усилии – стоять сбоку, не напротив пружины.
Порядок действий: сначала снимается натяжение, затем откручиваются болты. Обратный порядок – риск выхода пружины из муфты под нагрузкой. Каждое движение фиксируется, не допуская самопроизвольного вращения вала.
Освещение: рабочая зона должна быть освещена без теней. Недостаточная видимость увеличивает риск ошибки при работе с зажимами и резьбовыми соединениями.
Категорически запрещено: использовать электроприводы для вращения вала, применять самодельные или неподходящие инструменты, а также проводить работы в одиночку – второй человек необходим как минимум для контроля фиксации конструкции.
Снятие изношенной пружины без повреждения элементов конструкции
Перед началом демонтажа необходимо полностью закрыть ворота и отключить автоматику. Это исключает непреднамеренное движение полотна во время работы. Использование струбцин или блокираторов на направляющих фиксирует полотно в нижнем положении.
Для безопасного снятия пружины потребуется комплект стальных воротковых штанг подходящего диаметра (обычно 12–16 мм) и надежный гаечный ключ. Не допускается применение подручных предметов – это повышает риск срыва с торсионного вала.
- Ослабьте натяжение пружины, вращая регулировочные концы по направлению, противоположному натяжению, по одному обороту за раз. Удерживайте вал вторым воротком, не отпуская его ни на секунду.
- После полного снятия напряжения выкрутите фиксирующие винты конуса с использованием шестигранного ключа.
- Аккуратно снимите пружину с торсионного вала, избегая рывков, чтобы не повредить подшипники и посадочные места барабанов.
Особое внимание – шлицам и опорам: при снятии старой пружины возможен задир или деформация торцевой части вала. Перед установкой новой пружины необходимо осмотреть вал на предмет выработки и, при необходимости, зачистить или заменить повреждённые участки.
Не касайтесь троса или барабанов до полной разборки узла. Любая попытка параллельного вмешательства приводит к смещению баланса конструкции.
Работа проводится только при наличии подходящих инструментов и базового понимания устройства секционных ворот. Без этого повышается риск повреждения не только механизма, но и направляющих, вала и полотна.
Выбор и установка торсионного вала перед монтажом новой пружины
Материал и диаметр вала: для секционных ворот с пружинным механизмом подходит вал из бесшовной стальной трубы. Оптимальная толщина стенки – от 2,5 мм. Диаметр зависит от длины проёма и массы полотна. При весе ворот до 120 кг используется вал диаметром 33,7 мм. Если вес превышает 150 кг – минимум 42,4 мм.

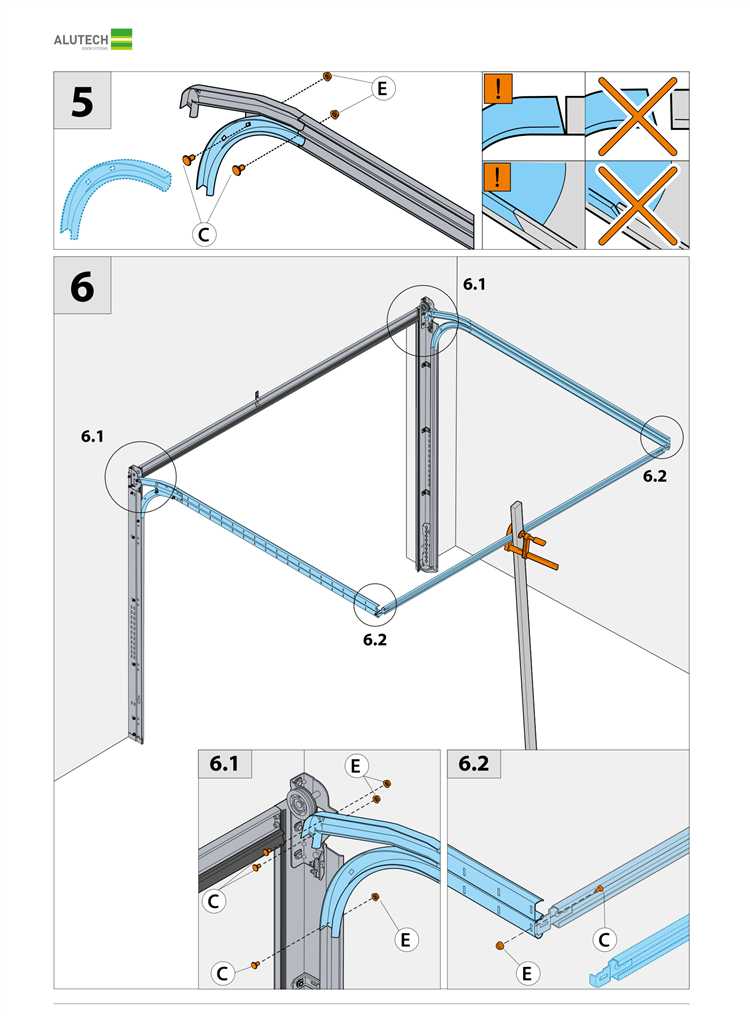

Длина вала подбирается с учётом ширины ворот и расположения подшипниковых опор. Необходим зазор по краям не менее 100 мм с каждой стороны для крепления консолей и кабельных барабанов. Вал не должен выступать за пределы горизонтальных направляющих.
Шлицевание или сверловка выполняются с одной стороны – под крепление концевой заглушки или шестерёнки. Для второго конца вала используют прецизионную посадку под торсионную пружину. Шлицы должны точно соответствовать внутреннему профилю крепёжного стакана.
Крепление вала осуществляется на центральную и боковые опоры. Центр крепится на монтажную пластину с подшипником (обычно закрытого типа). Фиксация осуществляется через хомуты или болтовые соединения. Боковые опоры ставятся строго по уровню. При перекосе вал деформируется и вызывает неравномерное натяжение пружины.
Перед установкой пружины проверяют соосность вала и лёгкость его вращения вручную. Биение недопустимо – проверяется с помощью индикатора. В случае люфта в подшипниках или ослабленного крепления установка пружины запрещена. После монтажа вала его фиксируют стопорными болтами, затем выполняется установка барабанов и натяжение троса.
Фиксация пружины на валу с соблюдением направления намотки
Перед установкой необходимо определить, левая или правая пружина используется. Левая пружина устанавливается справа (со стороны привода), правая – слева. Направление намотки у левой пружины – по часовой стрелке, у правой – против.
Пружина надевается на вал так, чтобы при последующей натяжке витки наматывались, а не разматывались. Ошибка в направлении приводит к тому, что пружина теряет натяжение при подъеме ворот, что снижает ресурс и вызывает разбалансировку.
Фиксация осуществляется с использованием конического зажима и установочного болта. Перед затяжкой необходимо совместить торец пружины с посадочной канавкой на валу. Болты затягиваются равномерно, до упора, с применением динамометрического ключа – 25–30 Н·м. Слишком слабая затяжка приводит к проворачиванию, избыточная – к повреждению вала.
После фиксации проверяется отсутствие осевого люфта и смещения. Вал должен вращаться без рывков. Витки должны быть плотно прилегающими, без перекосов. После установки второй пружины вал балансируется до полного равновесия.

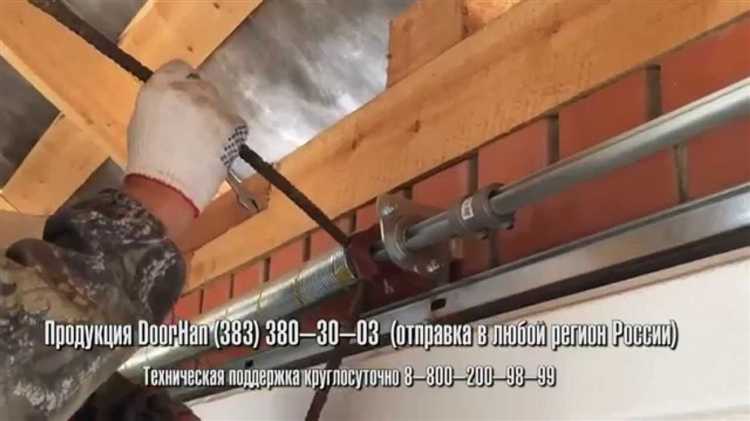

Натяжение пружины с точным подсчётом оборотов
Для правильного натяжения пружины секционных ворот необходимо строго соблюдать количество оборотов, указанное в технической документации. Обычно количество оборотов зависит от длины пружины и веса полотна ворот.
Перед началом работы нужно измерить длину пружины в свободном состоянии и вычислить необходимое число оборотов по формуле: количество оборотов = длина пружины / шаг витка. Шаг витка обычно указан производителем, либо измеряется с помощью линейки.
Во время наматывания важно фиксировать каждый полный оборот пружины. Используйте маркер или отметку на оси, чтобы не пропустить ни одного оборота. Недостаток оборотов приведёт к неполному подъему ворот, избыток – к чрезмерному натяжению и быстрому износу пружины.
Обычно для стандартных гаражных ворот весом 40–50 кг требуется 7–9 оборотов пружины длиной около 1600 мм. Для более тяжёлых полотен количество оборотов увеличивается пропорционально весу. Точный расчёт веса полотна позволяет определить точное количество оборотов без предположений.
После достижения нужного числа оборотов закрепите пружину на валу с помощью фиксирующих болтов. Проверьте баланс ворот, плавность их хода и отсутствие посторонних звуков. При малейших отклонениях от нормы количество оборотов необходимо скорректировать.
Использование динамометра или весов при натяжении помогает избежать ошибок и продлить срок службы пружин. Рекомендуется вести записи и фотографировать процесс для контроля и возможных повторных регулировок.
Проверка баланса ворот после установки новой пружины
Для оценки правильного натяжения новой пружины необходимо выполнить несколько последовательных проверок. В первую очередь ворота должны находиться в полностью закрытом положении. Отпустите ручку или рычаг управления и медленно поднимите ворота на половину их высоты. При исправной балансировке ворота должны оставаться в этом положении без посторонней поддержки.
Если ворота самостоятельно опускаются вниз, это указывает на недостаточное натяжение пружины. Следует дополнительно подкрутить пружину, добавляя обороты, рекомендованные производителем, обычно 3–5 оборотов за один сеанс, после чего повторить проверку. Если ворота стремятся подняться вверх или слишком быстро поднимаются, значит пружина перетянута.
Также стоит проверить равномерность движения ворот при подъёме и опускании. Ворота не должны заедать и издавать скрипы. Для этого рекомендуется плавно поднять ворота до верхней точки и опустить до нижней, фиксируя любые затруднения в ходе движения. Допустимый люфт – не более 5 мм при удержании ворот в горизонтальном положении.
Обязательно осмотрите крепления пружины и тросов на предмет износа или ослабления после регулировки. Все элементы должны быть надёжно закреплены, а тросы – натянуты без провисаний. Нарушения в этих узлах могут привести к неправильной работе механизма и быстрому выходу пружины из строя.
По окончании всех проверок рекомендуется провести тестовую цикличность открытия и закрытия ворот – не менее 5 полных циклов, чтобы убедиться в стабильности баланса и отсутствии резких рывков. При любых отклонениях от нормальной работы необходимо повторить регулировку или обратиться к специалисту.
Вопрос-ответ:
Как правильно выбрать пружину для секционных гаражных ворот?
Для выбора пружины нужно учитывать вес и размер ворот. Обычно производители указывают рекомендуемые параметры пружины для конкретной модели ворот. Если пружина слишком слабая, ворота будут подниматься с усилием, а слишком мощная может привести к быстрой износу механизма. Лучше всего измерить высоту, ширину и вес полотна, а также обратить внимание на тип пружины — торсионная или растяжимая. При сомнениях стоит проконсультироваться со специалистом или воспользоваться таблицами, которые можно найти в технической документации к воротам.
Какие инструменты нужны для сборки пружины на секционных воротах?
Для монтажа пружины потребуются ключи разных размеров, обычно разводной ключ, гаечные ключи и отвертки. Иногда может понадобиться специальный стяжной инструмент для безопасного натяжения пружины, поскольку она находится под высоким напряжением. Также пригодятся перчатки для защиты рук и возможно защитные очки. Важно работать осторожно и внимательно, так как пружина при неправильном обращении может быть опасной.
Как избежать перекоса ворот при установке пружины?
Перекос ворот часто возникает из-за неправильного натяжения пружин или неравномерной установки направляющих. Чтобы избежать этой проблемы, нужно проверять натяжение обеих пружин, если они установлены по обеим сторонам, и стараться сделать его одинаковым. Также важно убедиться, что направляющие ровно закреплены и не имеют перекосов. При сборке стоит периодически поднимать и опускать ворота, чтобы проверить плавность хода и корректировать натяжение по мере необходимости.
Можно ли заменить пружину самостоятельно, или лучше вызвать мастера?
Замена пружины — процесс, требующий аккуратности и определённых навыков, поскольку пружина находится под сильным напряжением и при неправильном монтаже может вызвать травмы или повредить конструкцию ворот. Если у вас есть опыт работы с подобными механизмами и необходимый инструмент, то можно попробовать заменить пружину самостоятельно, соблюдая все меры безопасности. Если же вы сомневаетесь в своих силах, лучше обратиться к специалистам, чтобы избежать рисков и сэкономить время.
Как понять, что пружина секционных ворот нуждается в замене?
Основные признаки износа пружины — затруднённое открытие или закрытие ворот, посторонние скрипы и металлические звуки, а также видимые деформации или повреждения на самой пружине. Иногда ворота могут резко опускаться или не удерживаться в открытом положении. Если вы заметили подобные симптомы, стоит внимательно осмотреть пружину и при необходимости заменить её. Откладывать замену не рекомендуется, так как повреждённая пружина может привести к поломке других деталей ворот.
