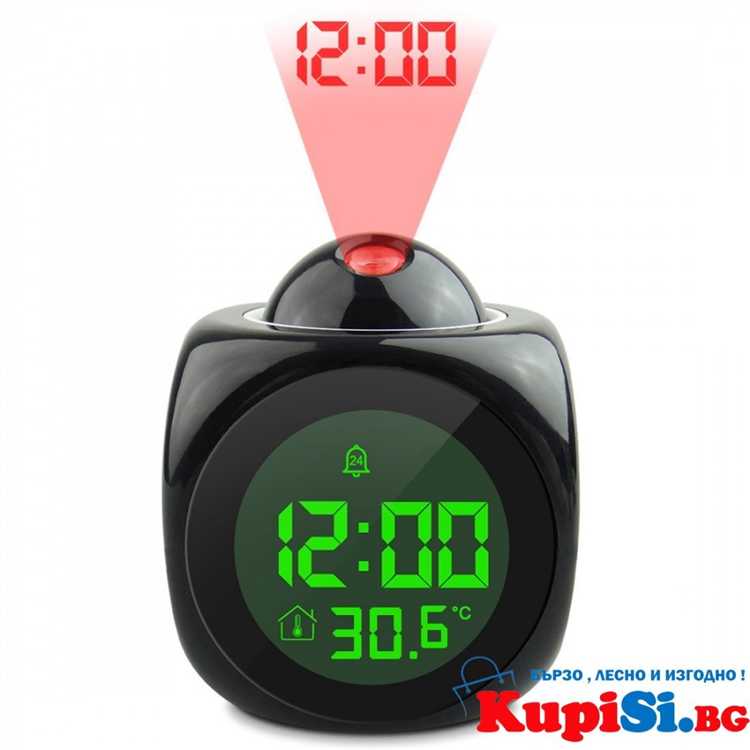

Как устроен проектор в часах

Проектор в часах – это миниатюрное оптическое устройство, встроенное в корпус, которое позволяет проецировать изображение времени на любую поверхность. В основе конструкции лежит компактный светодиод (LED) или лазерный источник, который формирует яркий световой пучок. Для создания четкого изображения используется система линз с высокой степенью преломления, обеспечивающая фокусировку и масштабирование проекции.

Ключевой элемент проектора – прозрачный дисплей с нанесенной на него маской цифр или символов, который при прохождении света формирует заданный рисунок. Управление проекцией осуществляется микроконтроллером, синхронизированным с основным механизмом часов, что гарантирует точное отображение времени. Для повышения контрастности применяются фильтры и зеркальные покрытия, минимизирующие рассеивание и отражения.

Проекционные часы рекомендуются к использованию в помещениях с низкой освещенностью, так как яркость светодиода ограничена требованиями по энергопотреблению и компактности. Для оптимальной видимости проекции оптимальна поверхность с матовой структурой, которая снижает блики и улучшает четкость изображения. В современных моделях реализованы автоматические датчики освещенности, регулирующие интенсивность света проектора для комфорта пользователя и экономии батареи.

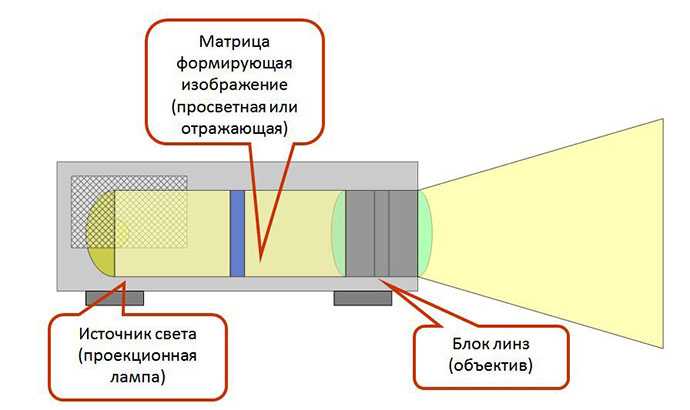

Конструкция проектора в наручных часах: основные компоненты

Проектор в наручных часах представляет собой миниатюрное оптическое устройство, интегрированное в корпус для отображения изображения на поверхности. Его конструкция состоит из следующих ключевых компонентов:

1. Источник света. Чаще всего используется светодиод (LED) с высокой яркостью и малым энергопотреблением. Диод должен обеспечивать стабильный световой поток, чтобы изображение оставалось четким при различных условиях освещения.

2. Оптическая система. Состоит из линз, собирающих и фокусирующих свет от диода. В часах применяются миниатюрные асферические линзы, позволяющие снизить искажения и добиться компактности. Оптическая схема оптимизируется для увеличения яркости и резкости проецируемого изображения.

3. Проекционная матрица. Используется микродисплей (OLED или LCD) с разрешением, достаточным для передачи мелких деталей, обычно от 128×128 пикселей и выше. Матрица формирует изображение, которое затем проецируется через оптику на поверхность.

4. Механизм управления. Электронная плата с микроконтроллером управляет подачей питания на светодиод и матрицу, а также обработкой изображения. В некоторых моделях предусмотрена регулировка яркости и фокусировки для адаптации к разным условиям эксплуатации.

5. Корпус и защитные элементы. Корпус проектора изготавливается из прочных материалов, устойчивых к вибрациям и влаге. Линзы защищены специальным прозрачным покрытием, предотвращающим царапины и загрязнения.

Для оптимальной работы проектора в часах необходимо обеспечить минимальные габариты и эффективное охлаждение компонентов, поскольку перегрев снижает срок службы и качество изображения. Рекомендовано использовать энергосберегающие светодиоды и высококачественные линзы с антирефлексным покрытием.

Типы световых источников, используемых в часовых проекторах

В часовых проекторах применяются три основных типа световых источников: светодиоды (LED), микролампы накаливания и лазерные диоды. Каждый из них обладает своими техническими характеристиками и областью применения.

Светодиоды наиболее распространены благодаря высокой энергоэффективности и долговечности. Их светоотдача позволяет получать яркое изображение при низком энергопотреблении, что критично для компактных часов с ограниченным ресурсом батареи. При выборе LED-элементов предпочтение отдают моделям с цветовой температурой от 4000 до 6000 К для достижения оптимального баланса яркости и контрастности проекции.

Микролампы накаливания применяются в более старых и бюджетных моделях. Они дают мягкий, равномерный свет, но существенно уступают LED по ресурсу работы и мощности. Использование таких ламп ограничивается устройствами с простой оптикой и невысокими требованиями к яркости.

Лазерные диоды обеспечивают максимальную яркость и точность цветопередачи. В часовых проекторах лазеры применяются редко из-за сложности интеграции и повышенной стоимости, но в премиальных моделях они позволяют создавать четкие и контрастные изображения на больших расстояниях.

Для оптимального баланса яркости, энергопотребления и срока службы в современных часовых проекторах предпочтение отдают высокомощным белым светодиодам с дополнительными оптическими элементами для равномерного распределения света по проекционному экрану.

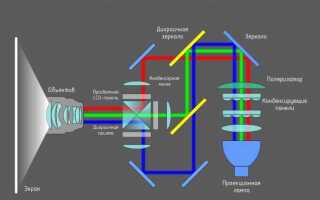

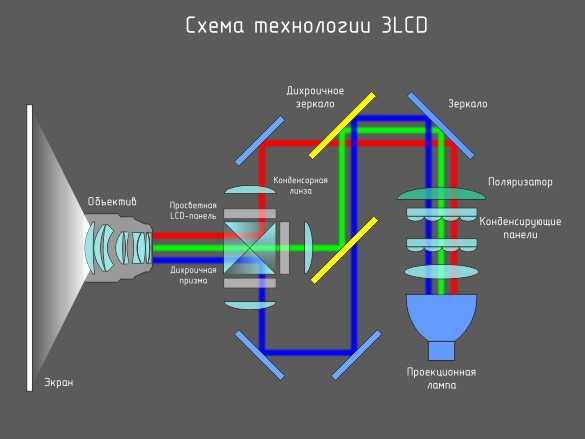

Принцип формирования изображения на циферблате или поверхности

Изображение на циферблате формируется за счет проекции света через оптическую систему миниатюрного проектора, встроенного в корпус часов. Источником света служит светодиод с высокой яркостью и узким спектром, что обеспечивает четкость и контрастность проекции.

Оптическая система включает микролинзы и микроотражатели, которые направляют и фокусируют световой поток на заданную область циферблата или внешней поверхности. При этом важна точная настройка угла наклона и расстояния между проекционным модулем и поверхностью для минимизации искажений и повышения резкости изображения.

Циферблат изготавливается из материалов с оптимальной светорассеивающей способностью: матовое стекло или полимер с микроструктурой, способствующей равномерному распределению света и предотвращающей блики. В некоторых моделях используют специально нанесённые светопропускающие покрытия, которые улучшают контраст проецируемых элементов.

Формирование изображения осуществляется посредством цифрового микродисплея (LCD, OLED или DLP), который управляет световым потоком, формируя пиксели изображения. Разрешение и яркость дисплея напрямую влияют на детализацию и читаемость информации, поэтому современные проекторы оснащаются высококонтрастными мини-модулями с разрешением не менее 320×240 пикселей.

Для устойчивой работы при изменениях внешнего освещения применяется автоматическая регулировка яркости проектора, что предотвращает выцветание изображения в условиях яркого света и обеспечивает комфортное восприятие в темноте.

Механизм управления яркостью и фокусировкой проектора

Регулировка яркости в часовых проекторах достигается за счёт изменения силы тока светодиода, используемого в качестве источника света. Для этого применяется импульсно-широтная модуляция (PWM) с частотой не ниже 1 кГц, что исключает мерцание и сохраняет стабильность свечения. В некоторых моделях внедрена автоматическая подстройка яркости с учётом окружающего освещения, реализуемая через фотодатчик и встроенный микроконтроллер.

Фокусировка обеспечивается перемещением оптической системы проектора – обычно миниатюрной линзы или линзового блока – вдоль оптической оси с помощью микроэлектромеханического привода или резьбового механизма. Плавное изменение расстояния между линзой и светодиодом позволяет добиться чёткости изображения на поверхности, на которую направлен проектор.

Для предотвращения искажений в фокусе важно учитывать коэффициент преломления используемых материалов и толщину защитного стекла. Оптимальный ход фокусировки варьируется в пределах 0,5–2 мм в зависимости от конструкции проектора и расстояния проекции, что позволяет адаптировать изображение к различным углам наклона и поверхностям.

Рекомендуется проводить калибровку фокуса в условиях, максимально приближенных к эксплуатации, поскольку температурные изменения влияют на параметры материалов и могут вызвать дрейф оптической настройки. Автоматизированные системы фокусировки используют датчики обратной связи и корректируют позицию линз в реальном времени, что значительно повышает качество проекции при динамических условиях использования.

Питание и энергопотребление часового проектора

Часовые проекторы используют компактные источники питания, обычно встроенные аккумуляторы или батарейки типа CR2032. Их энергопотребление напрямую зависит от типа подсветки и яркости проецируемого изображения.

• Среднее напряжение питания составляет 3 В, что оптимально для LED-диодов и микросхем управления.
• Ток потребления в активном режиме варьируется от 5 до 20 мА, в зависимости от интенсивности проекции и времени работы.
• Использование энергоэффективных светодиодов с низким потреблением снижает нагрузку на источник питания и увеличивает срок службы батареи.

Для продления автономной работы рекомендуются следующие подходы:

1. Автоматическое отключение проектора через заданный интервал времени (обычно 10–30 секунд) после активации.
2. Регулировка яркости проекции под окружающее освещение, что позволяет снизить потребление без потери читаемости.
3. Использование импульсного питания светодиодов, что уменьшает средний ток без снижения визуального восприятия.

В современных моделях применяются литиевые аккумуляторы ёмкостью 30–50 мА·ч, обеспечивающие до 6 месяцев работы при средней частоте активации 10 раз в сутки. Важно учитывать, что частое использование проектора значительно сокращает срок службы батареи.

Особенности интеграции проектора в корпус часов

Интеграция проектора в корпус часов требует особого подхода к инженерии, поскольку необходимо учесть несколько ключевых факторов, таких как размер устройства, теплоотвод и точность проекции. Проекторы в часах часто используют микрооптические компоненты, такие как микроскопические светодиоды (LED) и пиксельные матрицы, которые обеспечивают проекцию четкого изображения на экраны или поверхности, расположенные рядом с часами.

Одной из основных проблем является компактность. Корпус часов ограничивает пространство для размещения всех необходимых компонентов. Для эффективной работы проектор должен быть настолько миниатюрным, чтобы не нарушать эргономику и внешний вид устройства. Это возможно благодаря использованию микропроекторов, основанных на цифровых светодиодных устройствах (DLP) или микро-LCD экранах, которые занимают минимум места и потребляют малое количество энергии.

Еще одной важной особенностью является управление теплотой. Проекторы генерируют значительное количество тепла, которое необходимо эффективно отводить, чтобы избежать перегрева и повреждения компонентов. В большинстве часов с проектором для этого используются специализированные теплоотводящие материалы, такие как медные сплавы или графеновые пленки, которые равномерно распределяют тепло по корпусу и обеспечивают безопасность устройства.

Важный аспект – это система фокусировки и точности проекции. Микропроекторы в часах должны точно фокусировать изображение на заданной поверхности. Для этого используются встроенные оптические системы с возможностью регулировки фокуса и угла проекции. Благодаря этому, проекция может быть четкой даже при изменении угла наклона или расстояния до поверхности.

Также стоит учитывать энергетические ограничения. Малые размеры корпуса и необходимость поддержания компактности ограничивают емкость батареи, что заставляет инженеров искать способы снижения потребления энергии проектором. Современные проекторы для часов используют энергосберегающие технологии, такие как автоматическое отключение после нескольких секунд бездействия или снижение яркости в условиях хорошего освещения.

Кроме того, проектор в корпусе часов должен иметь высокую степень защиты от внешних воздействий. Влага, пыль и механические повреждения – все это может повлиять на работоспособность устройства. Для защиты проекторов от внешних факторов применяют герметичные корпуса и покрытия, которые обеспечивают долговечность и устойчивость к условиям эксплуатации.

Распространённые проблемы и способы их устранения в проекторах часов

1. Размытое изображение

Основной причиной размытого проекционного изображения является неправильная фокусировка. Это может быть вызвано как механическим воздействием, так и загрязнением линз или зеркала проектора.

• Очистка линз. Регулярное очищение стеклянных и пластиковых элементов проектора от пыли и загрязнений поможет избежать потери резкости.
• Настройка фокусировки. Убедитесь, что фокусировка проектора правильно настроена. Для этого используйте специализированную настройку фокуса, если таковая имеется в устройстве.

2. Появление «мерцания» изображения

Мерцание может возникать из-за нестабильного источника питания или неисправностей в системе управления проектора. Проблема также может быть связана с нарушением работы микросхем или нарушением контактов.

• Проверка батареи. Убедитесь, что батарея в часах заряжена. Низкий уровень заряда может привести к нестабильной работе проектора.
• Перезагрузка устройства. Иногда помогает простая перезагрузка проектора, что может устранить сбои в работе микросхемы.

3. Некорректная работа проектора при углах проекции

Если проекция отображается только при определённом угле, это может быть связано с неправильной установкой проектора или с повреждением механизма наклона проектора.

• Проверьте установку. Убедитесь, что проектор правильно установлен, и не блокируется ли его механизм наклона.
• Ремонт механизма. Если проектор не меняет угол проекции, возможно, требуется ремонт механизма. Обратитесь в сервисный центр для диагностики.

4. Тусклое изображение

Если изображение стало тусклым или исчезло, это может быть связано с износом проекционной лампы или с загрязнением оптики устройства.

• Проверка лампы. Лампы в проекторе имеют ограниченный срок службы. Если изображение стало тусклым, возможно, необходимо заменить лампу.
• Чистка оптики. Загрязнённые линзы или зеркала могут снизить яркость изображения. Регулярная чистка помогает избежать потери качества проекции.

5. Отсутствие изображения

• Проверка подключения. Убедитесь, что все соединения между компонентами проектора надежны. Иногда проблема может быть связана с плохим контактом.
• Диагностика компонентов. Если проблема сохраняется, необходимо провести диагностику внутренних компонентов проектора, включая микросхемы и систему питания.

6. Проблемы с цветами изображения

Если проекция начинает показывать искажения цветов, это может указывать на неисправности в механизме цветового фильтра или проблемы с настройками проектора.

• Проверка цветового фильтра. Иногда фильтры, используемые в проекторах, могут загрязняться или повреждаться. Проверьте, нет ли на фильтре пыли или следов повреждения.
• Настройка яркости и контраста. Проверьте настройки яркости, контраста и цвета, чтобы убедиться, что они не были случайно изменены.

В случае если после выполнения указанных шагов проблема не устраняется, рекомендуется обратиться к специалистам для более глубокой диагностики и ремонта устройства.

Вопрос-ответ:

Как работает проектор в наручных часах?

Проектор в наручных часах представляет собой небольшой механизм, который используется для отображения информации или изображений на поверхности. Обычно проекторы устанавливаются в часы с функцией проекции времени на стену или другую плоскую поверхность. Они работают за счет использования светодиодов или лазеров, которые излучают свет, проходящий через оптическую систему и фокусирующийся на нужной области. Все это управляется микросхемой, которая синхронизирует показания времени и позволяет проектировать четкие цифры или картинки.

Какой механизм используется в проекторе наручных часов?

В проекторе наручных часов применяется микросистема, которая включает в себя светодиоды, линзы и зеркала для формирования изображения. Светодиоды создают яркий поток света, который с помощью линзы или зеркала фокусируется на поверхности. В зависимости от дизайна часов, изображение может быть статичным (например, просто отображение времени) или динамичным, например, с проекцией разных режимов или изображений. Управление проектором происходит через встроенный микропроцессор, который синхронизирует проекцию с показанием времени.

Насколько ярким может быть проекционный механизм в часах?

Яркость проектора в наручных часах зависит от типа используемых светодиодов или лазеров, а также от конструкции проектора. Обычно для наручных часов проекторы создаются таким образом, чтобы проекция была видна в темных помещениях, но в ярком освещении или на открытом воздухе они могут быть менее заметными. Современные технологии позволяют создавать достаточно яркие и четкие изображения, однако ограничение по размеру и мощности устройства, встроенного в компактные часы, накладывает свои рамки.

Может ли проектор в часах проецировать разные изображения?

Да, проектор в часах может проецировать различные изображения, в зависимости от того, как устроена его система. В некоторых моделях часов проектор может отображать только время или другие базовые данные, такие как дата. В более сложных моделях проектор может переключаться между разными изображениями или эффектами, например, показывать логотипы, погодные данные или анимации. Управление проекцией часто осуществляется с помощью кнопок на корпусе часов или через подключение к смартфону.

Как долго может работать проектор в часах без подзарядки?

Продолжительность работы проектора в наручных часах без подзарядки зависит от типа используемой батареи и мощности самого устройства. В большинстве моделей проектор работает несколько часов в режиме активной проекции, после чего требуется подзарядка. В некоторых часах используется энергосберегающий режим, который позволяет проектору работать дольше при минимальном потреблении энергии. Также стоит учитывать, что в момент активного использования проектора батарея расходуется быстрее.
