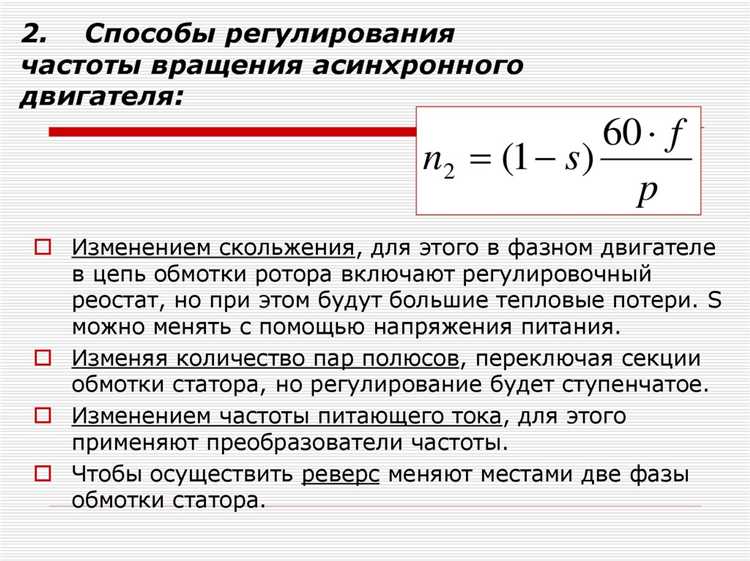

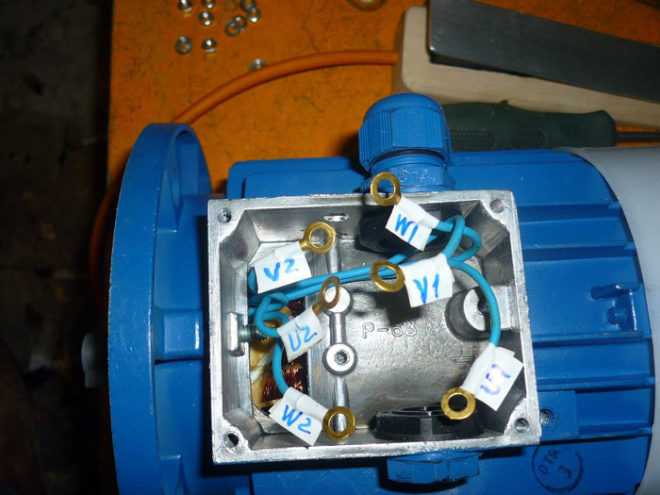

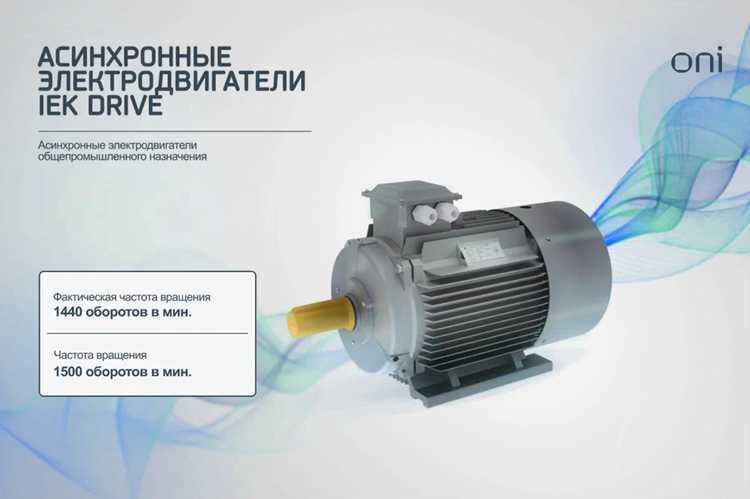

Точное определение частоты вращения двигателя важно для контроля его состояния и оптимизации работы. Для быстрого измерения применяют оптические и магнитные тахометры, способные фиксировать обороты с точностью до 0,1%. В случае высокоскоростных двигателей предпочтительны бесконтактные методы с использованием фотодатчиков, обеспечивающих минимальное влияние на систему.
Механические тахометры уступают по скорости отклика и точности, поэтому их использование ограничено простыми и низкоскоростными установками. Для сложных систем выгоднее применять цифровые тахометры с импульсным выходом, которые интегрируются с системами автоматического контроля и позволяют получать данные в режиме реального времени.
Рекомендации: при выборе метода измерения учитывайте диапазон частот, необходимую точность и условия эксплуатации. Для двигателей с частотой вращения от 1000 до 10000 об/мин оптимальным решением станут оптические сенсоры с частотой дискретизации не менее 1 кГц. Для менее интенсивных нагрузок эффективны индуктивные датчики с быстродействующей электроникой, способные обрабатывать сигналы с минимальной задержкой.
Измерение частоты вращения с помощью оптического тахометра
Оптический тахометр измеряет частоту вращения двигателя, считывая отражённые световые импульсы от маркированной поверхности ротора. Для точных замеров рекомендуется использовать высокочувствительный фотоэлемент с частотой дискретизации не ниже 1 кГц, что позволяет регистрировать обороты до 60 000 об/мин с погрешностью менее 0,1%.

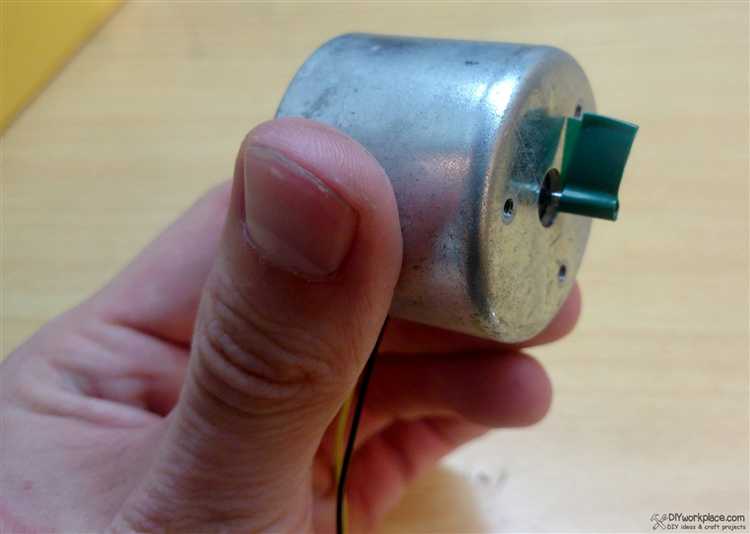

Поверхность ротора должна быть подготовлена: нанесена чёткая метка или контрастная полоска шириной 1–3 мм. Для оптимального считывания расстояние между тахометром и ротором не должно превышать 10 см. Использование инфракрасного источника света повышает стабильность измерений при внешнем освещении.
Для повышения точности следует учитывать угол падения луча и избегать вибраций. Рекомендуется использовать цифровые модели тахометров с встроенным фильтром шумов и функцией усреднения по 10–20 импульсам для сглаживания случайных колебаний сигнала.
Скорость обновления данных должна быть не менее 10 Гц для оперативного контроля и анализа динамики работы двигателя в реальном времени. При использовании оптических тахометров в промышленности важно обеспечить защиту устройства от пыли и масла, применяя защитные кожухи с прозрачными окнами из стекла или поликарбоната.
Использование датчиков Холла для контроля скорости вращения
Датчики Холла представляют собой полупроводниковые элементы, реагирующие на магнитное поле. Для измерения частоты вращения двигателя применяются бесконтактные системы с магнитными метками, закреплёнными на валу или роторе. Каждый проход магнита мимо датчика генерирует импульс, который фиксируется микроконтроллером или частотомером.
Ключевое преимущество датчиков Холла – высокая точность измерения при скоростях от нескольких оборотов в минуту до десятков тысяч. Типичный выходной сигнал – прямоугольные импульсы с частотой, пропорциональной скорости вращения. Для повышения надежности измерений рекомендуют использовать датчики с цифровым выходом и встроенной фильтрацией шумов.
Размещение датчика должно обеспечивать стабильный и повторяемый сигнал без пропусков. Расстояние между датчиком и магнитом обычно варьируется от 0,5 до 2 мм, что снижает влияние вибраций и износа. Магниты выбираются с учетом необходимой чувствительности: неодимовые обеспечивают сильное поле, позволяя увеличить зазор и повысить долговечность установки.
Для обработки сигнала оптимально использовать прерывания микроконтроллера, что позволяет точно фиксировать моменты прохождения магнитов и рассчитывать обороты с минимальной задержкой. Для повышения точности рекомендуется усреднение значений за несколько циклов и исключение артефактов, вызванных помехами или механическими колебаниями.
Датчики Холла устойчивы к загрязнениям, пыли и маслам, что делает их применимыми в условиях двигателей внутреннего сгорания и электродвигателей. При выборе модели следует обращать внимание на диапазон рабочих температур и возможность защиты корпуса от вибраций. Интеграция с цифровыми контроллерами и системами сбора данных упрощает мониторинг и диагностику в реальном времени.
Применение индуктивных датчиков для быстрого определения оборотов
Для достижения максимальной точности рекомендуют устанавливать датчик на расстоянии 0,5–2 мм от вращающегося элемента с металлическими зубьями. Оптимальный зазор минимизирует шум и искажения сигнала. При необходимости измерений в агрессивных средах применяют герметичные индуктивные датчики с корпусом из нержавеющей стали.
Для повышения точности используют сигнальные фильтры и усилители с высокой скоростью обработки. Выходной сигнал – импульсный, его частота напрямую пропорциональна оборотам двигателя, что позволяет подключать датчик к цифровым микроконтроллерам или тахометрам без дополнительной обработки.
Важной рекомендацией является правильный подбор частоты работы датчика в зависимости от геометрии зубьев и максимальных оборотов. При использовании индуктивных датчиков с количеством зубьев менее 20 на валу, возможно снижение точности на высоких скоростях из-за взаимного наложения сигналов, что требует настройки программного обеспечения для компенсации.
Индуктивные датчики обеспечивают высокую помехоустойчивость, что делает их предпочтительным выбором в условиях сильных электромагнитных помех. Для интеграции в систему управления двигателем их легко подключить к стандартным интерфейсам, таким как частотные входы ПЛК или модульные счетчики оборотов.
Измерение частоты вращения с помощью магнитных энкодеров
Магнитные энкодеры измеряют частоту вращения за счет регистрации изменения магнитного поля, создаваемого магнитами, закрепленными на валу двигателя, либо магнитной полосой. В основе работы лежит эффект Холла или магниторезистивные датчики, которые генерируют импульсы при прохождении магнитов мимо сенсора.
Для точного измерения частоты вращения необходимо правильно выбрать количество магнитов на валу. Чем больше магнитов, тем выше разрешающая способность и точность. Например, 12 магнитов обеспечивают разрешение 12 импульсов за один оборот, что при скорости 3000 об/мин позволяет получать сигнал с частотой до 600 Гц.
Оптимальный шаг установки сенсора – от 0,5 до 2 мм от магнитной поверхности, что минимизирует пропуски импульсов и повышает стабильность сигнала. Для уменьшения влияния электромагнитных помех рекомендуется использовать экранированные кабели и фильтры помех.
Преимущество магнитных энкодеров – устойчивость к пыли, влаге и вибрациям, что позволяет использовать их в жестких промышленных условиях. При высоких скоростях (свыше 6000 об/мин) важно применять усилители сигнала или специализированные микросхемы для корректной обработки быстрых импульсов.
Для обработки сигнала часто используют микроконтроллеры с таймерами, подсчитывающими количество импульсов за фиксированный промежуток времени. Это позволяет вычислять частоту вращения с точностью до 0,1% при обновлении данных с периодом 10–50 мс.
Использование стробоскопа для визуального определения скорости двигателя
Стробоскоп позволяет измерять частоту вращения двигателя, создавая визуальный эффект «заморозки» вращающегося объекта. Для точного определения скорости необходимо направить световой луч стробоскопа на метку, нанесённую на вращающийся элемент, например, на шкив или вал двигателя.
Частота вспышек стробоскопа синхронизируется с частотой вращения двигателя. При совпадении этих частот метка кажется неподвижной. Значение частоты вспышек соответствует числу оборотов в минуту (об/мин), учитывая, что один цикл вспышек равен одному обороту или его доле, если меток несколько.
Для повышения точности рекомендуется наносить контрастные метки на вал или ротор, оптимально – одной из ярких красящих лент шириной около 5–10 мм. Использование нескольких меток позволяет измерять скорость, кратную количеству меток, что расширяет диапазон измерений и упрощает интерпретацию результатов.
Современные стробоскопы оснащены цифровыми дисплеями с точностью до 0,1 об/мин и возможностью фиксации пиковых значений. При измерениях следует учитывать влияние освещённости окружающей среды – яркий солнечный свет снижает контраст и видимость метки, поэтому измерения лучше проводить в тени или с использованием мощных источников света.
Важный параметр – частота вспышек должна покрывать диапазон частот двигателя. Для высокоскоростных двигателей (до 30 000 об/мин) применяются стробоскопы с частотой вспышек до 500 Гц и выше. Для медленных вращений достаточно моделей с диапазоном до 3 000 об/мин.
При измерении также важно учитывать возможность кратных частот (периодическая «мигания» метки с удвоенной или утроенной частотой), чтобы избежать ошибочной интерпретации. Практическое решение – постепенное изменение частоты вспышек с наблюдением момента стационарности метки.
Использование стробоскопа обеспечивает быстрый и неинвазивный способ контроля скорости вращения, особенно в условиях, где невозможно или нежелательно контактное измерение, при этом достигается точность порядка 0,5–1% при правильной подготовке и настройке оборудования.
Методы цифровой обработки сигналов для повышения точности измерений
Цифровая обработка сигналов (ЦОС) позволяет существенно улучшить точность измерения частоты вращения за счёт фильтрации шумов и повышения разрешающей способности датчиков. Основной инструмент – алгоритмы фильтрации, например, цифровые фильтры с конечной импульсной характеристикой (FIR) и бесконечной импульсной характеристикой (IIR), которые выделяют полезный сигнал, подавляя высокочастотные помехи.
Для точного определения момента пересечения порогового уровня используется интерполяция временных отсчётов, что снижает дискретизацию ошибки и повышает разрешающую способность измерителя до долей наносекунды. Чаще всего применяется линейная или квадратичная интерполяция.
Для повышения устойчивости к дрейфам и случайным всплескам применяется метод сглаживания скользящим средним или экспоненциального сглаживания, которые уменьшают разброс измерений, сохраняя динамическую реакцию системы.
Важным методом является автокорреляционный анализ, позволяющий выявлять периодичность сигнала даже при низком отношении сигнал/шум, что критично для низкоскоростных режимов двигателя.
Для быстрого и точного подсчёта импульсов применяется алгоритм циклического вычисления частоты с использованием оконного преобразования Фурье (FFT), обеспечивающий частотное разрешение до 0,01 Гц при длине окна 100 мс.
Рекомендуется использовать адаптивные фильтры, которые подстраиваются под текущие характеристики сигнала, что особенно эффективно при изменяющихся условиях эксплуатации двигателя и наличии вибраций.
Применение мобильных приложений и портативных приборов для замера оборотов
Современные мобильные приложения и портативные тахометры обеспечивают точное и оперативное измерение частоты вращения двигателя без необходимости подключения к сложному оборудованию. Их использование особенно эффективно в полевых условиях и при ограниченном доступе к традиционным измерительным системам.
Основные принципы работы приложений и портативных приборов:
- Оптические тахометры: приборы фиксируют отражённый свет от меток на валу двигателя, преобразуя количество импульсов в значение оборотов в минуту (об/мин). Точность достигает ±0,01% при правильном позиционировании.

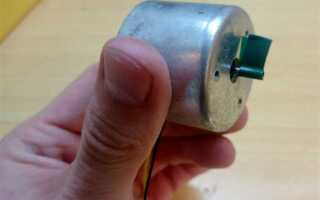

- Мобильные приложения с использованием камеры: приложения анализируют видеоизображение вращающегося элемента, определяя частоту по видимой метке или пульсации. Рекомендуется использовать смартфоны с частотой кадров не менее 60 fps для стабильных результатов.

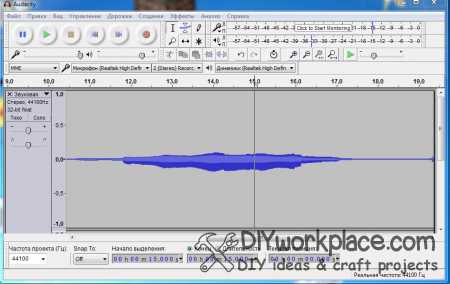

- Акустические методы: некоторые приложения применяют микрофон устройства для анализа звуковых колебаний двигателя, что подходит для двигателей с характерными шумовыми паттернами. Для повышения точности требуется минимальный уровень внешних шумов.
Рекомендации по выбору и эксплуатации:
- Для двигателей с высокой скоростью вращения (от 3000 об/мин и выше) предпочтительны оптические тахометры с лазерным излучением, обеспечивающие мгновенные замеры и защиту от помех.
- При использовании мобильных приложений важно соблюдать стабильное освещение и фиксированное положение смартфона для снижения ошибок измерения.
- Регулярная калибровка портативных приборов на эталонных образцах обеспечивает поддержание заявленной точности.
- Выбирайте приложения с возможностью экспорта данных в формате CSV или Excel для дальнейшего анализа и отчетности.
- Для двигателей с труднодоступными валами рекомендуется использовать гибкие оптические или индуктивные сенсоры, интегрируемые с мобильными устройствами через Bluetooth.
Вопрос-ответ:
Какие существуют методы для измерения частоты вращения двигателя с высокой скоростью реакции?
Для быстрого измерения частоты вращения часто применяют оптические датчики, которые фиксируют количество оборотов за единицу времени с помощью световых импульсов. Также используются индуктивные датчики, улавливающие изменение магнитного поля при прохождении зубцов на валу. Эти способы обеспечивают мгновенную реакцию и подходят для динамического контроля.
Как обеспечить точность измерений частоты вращения при высоких скоростях двигателя?
Для повышения точности применяют датчики с высокой разрешающей способностью и минимальной задержкой сигнала. Использование цифровых преобразователей с фильтрацией помех позволяет снизить ошибки. Важно правильно установить и откалибровать оборудование, чтобы исключить смещения и неточности, возникающие из-за вибраций или внешних воздействий.
В чем преимущества лазерных тахометров по сравнению с другими способами измерения частоты вращения?
Лазерные тахометры работают без контакта с валом, что исключает механический износ и влияние трения на измерения. Они обеспечивают высокую точность и быстрый отклик, особенно при высоких оборотах. Кроме того, лазерный луч можно направить на метки или отражающие элементы, что позволяет применять устройство в сложных условиях.
Какие ограничения существуют у индуктивных датчиков при измерении частоты вращения?
Индуктивные датчики требуют наличия металлических элементов или зубцов на валу, чтобы генерировать переменное магнитное поле. Их чувствительность может снижаться при очень высоких скоростях или при сильных электромагнитных помехах. Кроме того, точность измерений зависит от плотности и формы зубцов, а также от качества монтажа.
Можно ли использовать методы измерения частоты вращения для двигателей с переменной скоростью без потери точности?
Да, современные методы, такие как оптические и магнитные датчики с цифровой обработкой сигнала, способны быстро адаптироваться к изменению частоты вращения. Они обеспечивают стабильные результаты и минимальные задержки даже при резких перепадах скорости. Важно правильно подобрать параметры фильтрации и калибровки для конкретного типа двигателя.
