Монтаж светодиодной ленты на потолке требует точного расчёта мощности, выбора блока питания с запасом не менее 20% от номинального потребления и соблюдения полярности при подключении. Например, лента SMD 5050 потребляет около 14,4 Вт на метр, что при длине 5 метров потребует блок питания минимум на 90 Вт.
Для обеспечения надёжного соединения рекомендуется использовать пайку с последующей термоусадкой, а не стандартные коннекторы – они часто перегреваются при длительной эксплуатации. При установке ленты в потолочную нишу важно предусмотреть вентиляцию, особенно при использовании мощных моделей с плотностью 120 и более диодов на метр.
Напряжение питания большинства светодиодных лент – 12 В или 24 В. Для длин свыше 5 метров желательно подключение питания с двух сторон или параллельно несколькими отрезками, чтобы избежать падения яркости. Недостаточная толщина провода – распространённая ошибка: для ленты мощностью 70 Вт рекомендуется медный провод сечением не менее 1,5 мм².

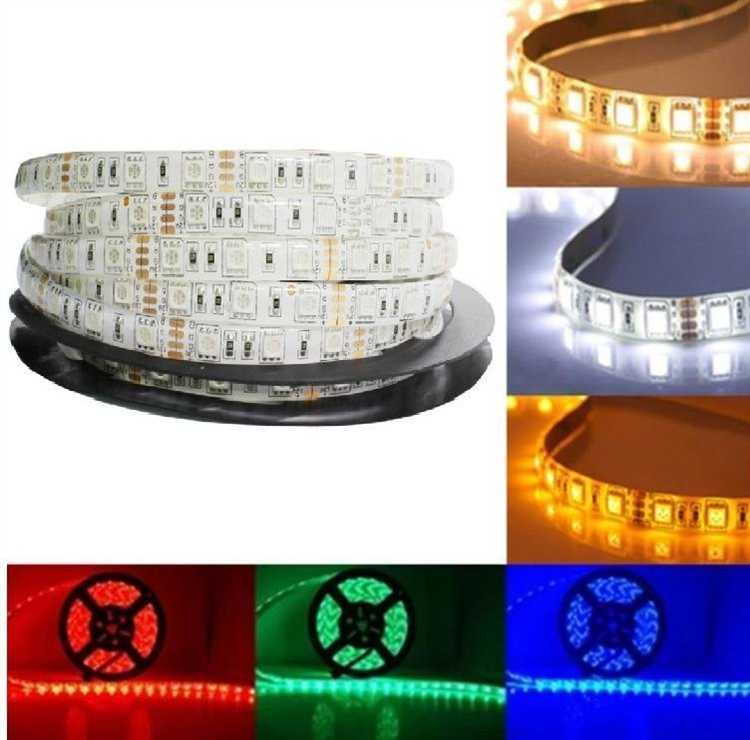

Выбор типа светодиодной ленты для потолочного монтажа
Для потолочной подсветки наиболее подходят светодиодные ленты с напряжением 12 В или 24 В. Ленты на 24 В предпочтительнее при длине более 5 метров, поскольку они обеспечивают более равномерную яркость и меньше теряют напряжение на больших расстояниях.
Плотность размещения светодиодов – ключевой параметр. Ленты с количеством диодов от 120 до 240 на метр обеспечивают равномерное освещение без видимых точек. При установке в нишу под потолком минимально допустимая плотность – 120 LED/м, иначе будут заметны световые пробелы.
Выбирайте ленты с индексом цветопередачи (CRI) не ниже 90, особенно если подсветка используется как основное освещение. Более низкий CRI искажает оттенки предметов в интерьере.
Для основного или яркого декоративного освещения подойдут модели типа SMD 2835 и SMD 5630 – они обладают высокой светоотдачей. Если требуется мягкий акцентный свет, достаточно ленты SMD 3528 средней яркости.
Цветовая температура подбирается по назначению: 2700–3000K – для тёплого уюта, 4000–4500K – для нейтрального света, 6000–6500K – для акцентной, холодной подсветки. RGB и RGBW-ленты актуальны, если необходима смена цветовой гаммы и динамическое освещение.
Для помещений с повышенной влажностью используйте ленты с защитой не ниже IP65. Внутри сухих помещений под потолком достаточно защиты IP20, при условии отсутствия пыли и прямого контакта с влагой.
Определение подходящей длины и мощности ленты
Для расчёта длины ленты измерьте периметр потолка или ту часть, где планируется установка. Добавьте небольшой запас (до 5%) для углов и соединений. Например, при периметре 18,4 метра оптимально использовать 19 метров ленты.
Потребляемая мощность ленты указывается в ваттах на метр. Популярные варианты – от 4,8 Вт/м (низкая яркость) до 14,4 Вт/м (высокая яркость). Для основного освещения берите ленты не ниже 9,6 Вт/м, для декоративной подсветки – достаточно 4,8 Вт/м.
Итоговая мощность рассчитывается умножением длины на мощность одного метра. При 19 метрах ленты 9,6 Вт/м – итоговая нагрузка составит 182,4 Вт. Источник питания должен иметь запас 20–25%, в этом случае требуется блок минимум на 230 Вт.
Учитывайте падение напряжения: при длине свыше 5 метров подключение производится с двух сторон или через усилители сигнала. Иначе яркость снизится к концу ленты.
Для RGB и RGBW лент добавляется мощность контроллера и возможные пиковые нагрузки. Рассчитывайте суммарную мощность всей системы, включая усилители и управляющие блоки.
Расчет необходимого блока питания
Для точного выбора блока питания необходимо умножить мощность одного метра ленты на её общую длину. Например, если лента потребляет 14,4 Вт/м, а общая длина составляет 5 метров, итоговое потребление – 72 Вт.
К полученному значению добавляют запас по мощности 20–30% для компенсации тепловых потерь и повышения надёжности. В приведённом примере минимальная мощность блока питания: 72 × 1,2 = 86,4 Вт. Ближайшее стандартное значение – 90 или 100 Вт.
Убедитесь, что напряжение блока питания соответствует напряжению ленты. Чаще всего используются 12 В или 24 В. Несоответствие приведёт к выходу из строя как ленты, так и самого блока.
Если длина ленты превышает 10 метров, рекомендуется подключение нескольких блоков питания или использование усилителей сигнала, так как токовые нагрузки возрастают, и возникают падения напряжения.
Для подключения через контроллер RGB учитывайте его максимальную нагрузку – она должна соответствовать мощности всей подключённой ленты. При превышении мощности подключение осуществляется через усилители, питаемые отдельными блоками питания с тем же напряжением.
Подготовка поверхности потолка к установке
Перед монтажом светодиодной ленты необходимо обеспечить чистую, сухую и ровную поверхность. Любые следы пыли, жирных пятен или краски снижают адгезию клеевого слоя, что приводит к отклеиванию ленты.
Очистку поверхности выполняют с использованием изопропилового спирта или водно-спиртового раствора (не менее 70% спирта). Нельзя применять растворители на основе ацетона – они могут повредить декоративное покрытие потолка.
Проверяется целостность основания – при наличии трещин, вздутий или отслаивающейся краски участок шпаклюется и шлифуется. После высыхания необходимо повторно обезжирить зону монтажа.
Если используется натяжной потолок, зона прокладки ленты должна быть заранее согласована с производителем конструкции. При установке в нишу из гипсокартона нужно предусмотреть монтаж алюминиевого профиля для отвода тепла и обеспечения ровного свечения.
Перед началом монтажа важно убедиться, что температура поверхности не ниже +10 °C – при более низких значениях клей плохо фиксируется. Если температура ниже, используется промышленный фен для предварительного прогрева зоны приклеивания.
Способы крепления ленты на потолке
- Монтаж в алюминиевый профиль. Обеспечивает равномерное охлаждение и продлевает срок службы ленты. Профиль фиксируется к потолку саморезами или на монтажный клей. Внутрь вставляется лента, закрывается рассеивателем. Подходит для натяжных и гипсокартонных потолков.
- Крепление на двухсторонний термостойкий скотч. Быстрый способ установки. Используется только на чистых и обезжиренных поверхностях. Подходит для временного монтажа или в труднодоступных местах. Недостаток – сниженная прочность при нагреве.

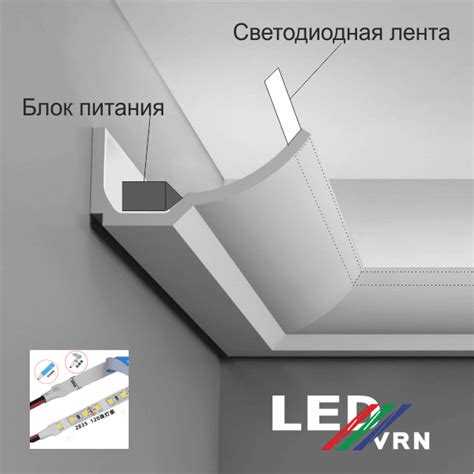

- Установка в потолочные ниши. Светодиодная лента укладывается в заранее подготовленную нишу в потолке. Крепится с помощью клипс или скотча. Этот способ обеспечивает скрытую подсветку без видимых элементов крепления.
- Фиксация пластиковыми клипсами. Клипсы крепятся шурупами к основанию, через них пропускается лента. Метод применяется в местах, где требуется прочная фиксация при высокой влажности или температуре.
- Магнитное крепление. Используется, если потолок металлический или установлены магнитные вставки. Удобно для сервисного доступа, но требует специальной подготовки поверхности.
Перед выбором способа крепления необходимо учитывать вес ленты, наличие охлаждающего профиля, тип потолка и условия эксплуатации. Для длительной и безопасной работы предпочтительнее комбинировать способы – например, профиль и скотч.

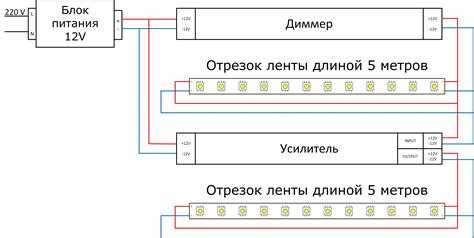

Схема подключения контроллера и блока питания
Для корректной работы светодиодной ленты необходимо правильно соединить контроллер с блоком питания, учитывая параметры напряжения и мощности.
- Выберите блок питания с выходным напряжением, соответствующим напряжению ленты (чаще 12 В или 24 В). Использование неподходящего напряжения приводит к выходу из строя компонентов.
- Мощность блока питания должна превышать суммарное потребление ленты минимум на 20% для стабильной работы и предотвращения перегрева.
- Контроллер подключается к блоку питания через клеммы или надежные пайки, соблюдая полярность: «+» блока питания к «+» контроллера, «-» к «-». Ошибочная полярность приведет к повреждению контроллера.

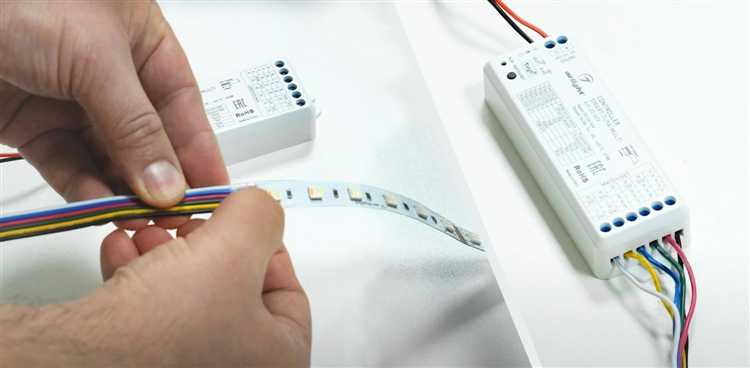

- Выходы контроллера подключаются к светодиодной ленте по цветовой маркировке или маркировке контактов (обычно R, G, B и общий «+» или «-»), строго следуя инструкции производителя.
- Для длинных участков ленты рекомендуется использовать параллельное подключение и дополнительно подводить питание к середине ленты для предотвращения падения напряжения и потери яркости.
- Перед включением проверьте все соединения на короткое замыкание и правильность полярности.
При необходимости установите предохранитель с номиналом, соответствующим максимальному току ленты, на линии питания для защиты схемы.
Прокладка и маскировка проводов
Для скрытой прокладки светодиодной ленты на потолке применяют специальные кабель-каналы или ПВХ-галтели, которые фиксируются вдоль стыков потолочного плинтуса и стены. Оптимальный диаметр каналов – от 10 до 15 мм, чтобы избежать заломов проводов и обеспечить доступ для замены.
Проводку лучше прокладывать медным многожильным проводом сечением 0,75–1,5 мм², выдерживающим ток светодиодной ленты. Для подключения используют провода с изоляцией ПВХ или силиконовой, устойчевой к температурным колебаниям.
Важно прокладывать провода отдельно от силовых кабелей, выдерживая расстояние не менее 10 см, чтобы избежать помех и нагрева. На углах и поворотах провод должен проходить в гибких гофрах или с изоляцией из термоусадочной трубки для защиты от повреждений.
Для маскировки проводов на натяжных потолках проводят монтаж внутри технологических зазоров между основным и натяжным полотном. В открытых пространствах провода закрывают декоративными накладками или профильными элементами, окрашенными под цвет потолка.
При необходимости скрыть разъемы используют монтажные коробки с крышками, устанавливаемые в потолочных нишах или за плинтусом. Все соединения выполняют в местах с легким доступом для обслуживания и проверки.
Проверка работы и устранение возможных неисправностей
После подключения светодиодной ленты важно проверить ее работу поэтапно. Первым шагом подключите блок питания и включите ленту без контроллера (если он используется). Если лента не светится, измерьте напряжение на контактах питания – оно должно соответствовать заявленным параметрам ленты (обычно 12 В или 24 В). При отсутствии напряжения проверьте соединения и целостность кабелей.
Если часть ленты не светится, измерьте напряжение на проблемном участке. Часто причиной является обрыв пайки или повреждение дорожек на плате ленты. В таких случаях поможет прозвонка контактов мультиметром и восстановление пайки или замена поврежденного сегмента.
При использовании контроллера с диммером или RGB-контроллером проверьте правильность подключения проводов по цветовой маркировке и соответствие напряжения блока питания требованиям контроллера. Некорректное подключение может привести к неравномерному свечению или отсутствию сигнала на отдельных цветах.
Если лента мигает или светит с перебоями, причина часто кроется в нестабильном питании или перегрузке блока питания. Убедитесь, что мощность блока питания превышает суммарную мощность ленты минимум на 20%. Также проверьте, не перегревается ли блок питания или контроллер – высокая температура снижает надежность работы.
При появлении специфического цвета вместо белого на RGB-лентах проверьте последовательность подключения каналов и целостность каждого светодиода. Часто проблема связана с обрывом одного из цветовых каналов, что исправляется заменой поврежденного сегмента.
Регулярная проверка контактов, особенно в местах соединений и разъемов, снижает вероятность сбоев. При длительной эксплуатации следует очищать контакты от пыли и влаги, чтобы избежать коррозии и ухудшения проводимости.
Вопрос-ответ:
Как правильно выбрать блок питания для светодиодной ленты на потолке?
Выбор блока питания зависит от общей мощности светодиодной ленты. Для этого нужно узнать потребляемую мощность на метр ленты и умножить на её длину. Рекомендуется брать блок питания с запасом примерно 20–30% от полученной мощности, чтобы избежать перегрузки и продлить срок службы устройства.
Можно ли подключить светодиодную ленту напрямую к сети 220 В?
Непосредственное подключение светодиодной ленты к сети 220 В опасно и запрещено, так как ленты рассчитаны на низкое напряжение (обычно 12 или 24 В). Для подключения требуется использовать блок питания или драйвер, который преобразует сетевое напряжение в безопасное для ленты.
Как правильно соединять несколько отрезков светодиодной ленты, чтобы избежать падения яркости?
Если лента длинная, лучше разделить её на несколько сегментов и подключать каждый сегмент параллельно к блоку питания. При последовательном соединении возрастает сопротивление, что приводит к потере яркости в дальних участках. Также стоит использовать провода подходящего сечения и качественные соединители.
Какие инструменты и материалы понадобятся для монтажа светодиодной ленты на потолок?
Для монтажа понадобятся: ножницы для резки ленты, паяльник с припоем (если требуется соединение проводов), изолента или термоусадочные трубки для защиты соединений, блок питания, крепежные элементы (двусторонний скотч или клипсы), а также отвертка и мультиметр для проверки электрических параметров.
Можно ли установить светодиодную ленту внутри натяжного потолка и как это сделать безопасно?
Да, светодиодную ленту часто устанавливают за натяжным потолком для создания мягкой подсветки. При этом нужно выбрать ленту с низким тепловыделением и использовать подходящий профиль-держатель. Важно правильно разместить блок питания в доступном месте и обеспечить вентиляцию, чтобы избежать перегрева и повреждения потолочного покрытия.
