Для обеспечения надежного управления тельфером необходимо корректно подключить пульт с двумя кнопками, отвечающими за движение вверх и вниз. В стандартной схеме каждая кнопка замыкает соответствующую цепь управления электродвигателем, что гарантирует точное переключение режимов работы.
Перед началом подключения следует убедиться в соответствии напряжения пульта и тельфера. Обычно управляющее напряжение составляет 24 В или 36 В постоянного тока, что снижает риск коротких замыканий и повышает безопасность эксплуатации. Рекомендуется использовать кабель с медной жилой сечением не менее 0,75 мм² для минимизации потерь и помех.
Важный момент – правильное подключение проводов к клеммам пульта и тельфера. Обычно схема включает три основных контакта: общий, контакт кнопки «Вверх» и контакт кнопки «Вниз». Неправильное расположение проводов может привести к некорректной работе или повреждению оборудования. Для проверки корректности подключения рекомендуется использовать мультиметр в режиме прозвонки цепей.
Выбор подходящего типа пульта для конкретной модели тельфера
Для тельферов с напряжением управления 24 В предпочтительны пульты с герметичными кнопками и встроенной защитой от короткого замыкания, обеспечивающие надежную работу в условиях повышенной влажности и пыли. Рекомендуется выбирать пульты с кнопками, выполненными по принципу «нажимай – отпускай» (NO и NC контакты), чтобы исключить самопроизвольное срабатывание механизмов.
Тельферы с напряжением 220 В требуют пультов с соответствующей изоляцией и повышенной электробезопасностью. Кнопочные блоки должны иметь механическую блокировку или защиту от двойного одновременного нажатия, что предотвращает повреждение электродвигателя. В таких системах допустимо использование двухкнопочных пультов с реверсивным управлением, но только с подтвержденной схемой подключения, указанной производителем тельфера.
Обязательно учитывать характеристики контактов кнопок пульта – их максимальный ток и напряжение должны превышать параметры управляющей цепи тельфера не менее чем на 20%. Это увеличивает срок службы и снижает риск выхода из строя управляющего оборудования.
Выбор пульта стоит основывать на технической документации конкретной модели тельфера. Некоторые производители рекомендуют только фирменные пульты, специально адаптированные к их устройствам. При использовании универсальных пультов требуется тщательная проверка совместимости по схеме подключения и параметрам электрической нагрузки.

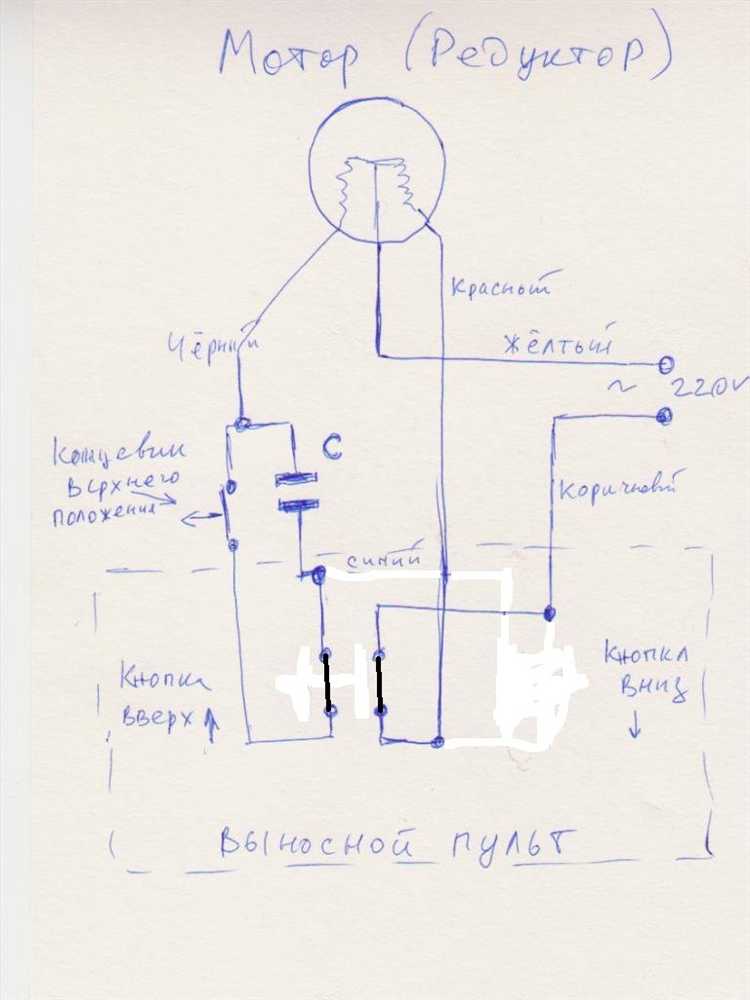

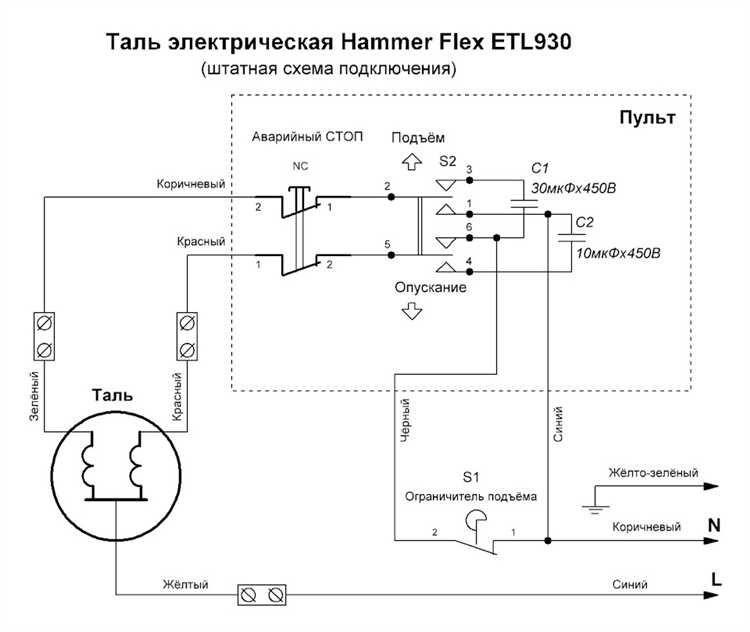

Схема подключения тельфера с двумя направлениями движения
Для организации управления тельфером с двумя направлениями движения требуется подключение к двухкнопочному пульту управления, обеспечивающему подъем и опускание груза. Основной принцип – разделение цепей управления на две независимые кнопки, каждая из которых замыкает соответствующую фазу обмотки электродвигателя.
Подключение начинается с подачи питания 380 В на контакты магнитного пускателя. Кнопки «Вверх» и «Вниз» подключаются параллельно к цепям катушек магнитных пускателей, контролирующих направление вращения двигателя через реверсивный пускатель. При нажатии кнопки «Вверх» срабатывает магнитный пускатель, замыкая цепь катушки, что запускает двигатель в сторону подъема. Аналогично, кнопка «Вниз» активирует второй магнитный пускатель, меняющий фазировку и обеспечивающий вращение двигателя в обратном направлении для опускания.
В цепи управления обязательно предусмотрены кнопки «стоп», размыкающие питание катушек магнитных пускателей для мгновенной остановки тельфера. Рекомендуется использовать контакты с самофиксацией и блокировкой, чтобы исключить одновременное включение обоих направлений движения, что приведет к короткому замыканию.
Для безопасности установки дополнительно интегрируются конечные выключатели, отключающие питание при достижении максимального или минимального положения грузового крюка. Их контакты включаются последовательно с кнопками управления, прерывая цепь при срабатывании.
Все соединения выполняются медным кабелем сечением не менее 1,5 мм² для цепей управления и не менее 4 мм² для силовых цепей. Соединения должны быть заизолированы и защищены от механических повреждений. Для упрощения обслуживания схема снабжается индикаторами включения и визуальными маркировками на клеммах.
Определение контактов на клеммной колодке тельфера
Клеммная колодка тельфера представляет собой набор контактов, предназначенных для подключения питания и управления. Правильное определение и маркировка контактов – обязательное условие для корректной работы и безопасности.
- Идентификация питания: Обычно контакты питания обозначаются как L (фаза), N (нейтраль) и PE (защитное заземление). Необходимо проверить маркировку на корпусе клеммной колодки или в технической документации производителя.
- Контакты управления: Для подключения пульта с двумя кнопками (подъем и опускание) выделяются отдельные клеммы, часто обозначаемые как UP (подъем) и DOWN (опускание) либо стрелками. Важно учитывать, что эти контакты работают на низком напряжении управления, обычно 24В или 48В.
- Обратная связь и дополнительные функции: В некоторых моделях тельферов предусмотрены контакты для сигнализации состояния (например, концевые выключатели, аварийная остановка). Они могут иметь обозначения NC (нормально закрытый), NO (нормально открытый) и COM (общий).
- Проверка целостности: Перед подключением рекомендуется прозвонить контакты мультиметром, чтобы убедиться в отсутствии коротких замыканий и правильности маркировки.
Правильное определение контактов позволяет избежать ошибок при монтаже и гарантирует стабильную работу тельфера в паре с двухкнопочным пультом.
Проверка электрических характеристик пульта и совместимость с тельфером
Перед подключением тельфера к пульту с двумя кнопками необходимо измерить напряжение и ток на контактах управления. Обычно управляющие цепи тельфера работают на 24 В постоянного или переменного тока. Пульт должен выдавать напряжение в этом диапазоне с допустимым отклонением ±10%. Значение тока на выходе пульта не должно превышать максимальный ток входного управления тельфера, который часто находится в пределах 0,1–0,5 А.
Проверка сопротивления изоляции проводов пульта и кабеля связи должна быть не ниже 1 МОм, чтобы избежать ложных срабатываний и пробоев. Контакты кнопок пульта должны обеспечивать стабильное замыкание с сопротивлением не выше 0,1 Ом.
Совместимость определяется не только параметрами напряжения и тока, но и логикой управления. Для двухкнопочного пульта важно, чтобы сигналы «подъем» и «опускание» не перекрывались по времени, что может вызвать ошибку в контроллере тельфера. Рекомендуется проверить наличие встроенной защиты от одновременного нажатия обеих кнопок и соответствие схемы управления стандартам производителя тельфера.
Для дополнительной проверки используют осциллограф, чтобы визуализировать форму сигнала управления. Импульсы должны иметь четкие фронты без дребезга и превышения допустимого напряжения. Если параметры не совпадают, требуется установка промежуточного реле или блока согласования, учитывающего требования тельфера по нагрузочной способности и типу сигнала.

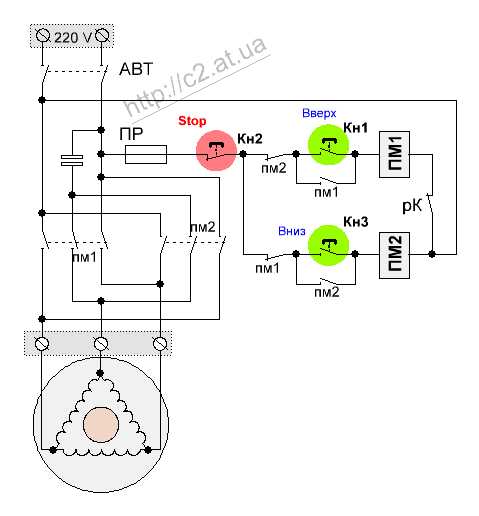

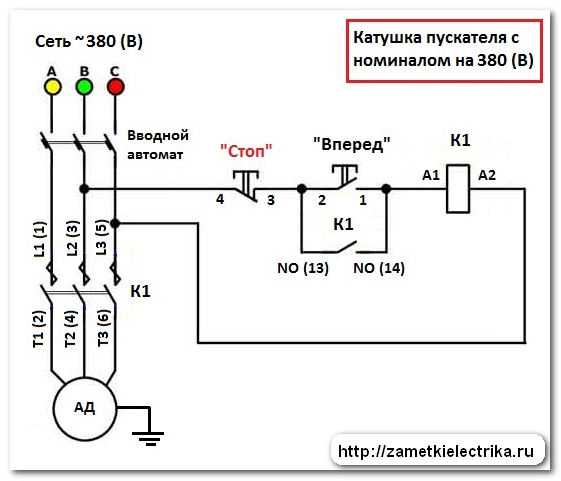

Подключение пульта через промежуточное реле или магнитный пускатель
При подключении тельфера к пульту с двумя кнопками через реле или магнитный пускатель обеспечивается электрическая развязка цепей управления и силовой части. Это снижает нагрузку на контакты кнопок и повышает безопасность эксплуатации.
Промежуточное реле используется для управления обмотками пускателей. Каждая кнопка пульта должна коммутировать цепь управления соответствующего реле: одна – на подъём, другая – на спуск. Кнопки должны быть с фиксацией или с самовозвратом, в зависимости от схемы удержания контактов реле.
Подключение начинается с подачи питания на пульт – как правило, это 24 В или 36 В переменного тока, в зависимости от схемы тельфера. Провод от кнопки «Вверх» подаётся на катушку реле, управляющего пускателем подъёма. Второй контакт кнопки соединяется с нулём цепи управления. Аналогично организуется управление реле на спуск.
Пускатели должны иметь блок-контакты (нормально разомкнутые и нормально замкнутые), обеспечивающие взаимную блокировку, предотвращающую одновременное включение двух направлений. Блокировка реализуется через разрыв цепи управления одного пускателя при замыкании другого.
Катушки пускателей подключаются к силовой части тельфера, управляя подачей трёхфазного напряжения на двигатель. Контакты реле и пускателей должны быть рассчитаны на соответствующую коммутационную нагрузку. Обязательна установка тепловых реле для защиты двигателя от перегрузки.
Схему рекомендуется собирать в отдельном щите. Все соединения выполняются через клеммники. Питание пульта и катушек должно подаваться через автоматический выключатель с номиналом, соответствующим току управления. Все элементы схемы маркируются, включая провода, реле и пускатели.
Изоляция и защита проводов в месте соединения пульта с тельфером
Соединение кабеля пульта управления с тельфером требует надежной изоляции и механической защиты, особенно в условиях вибрации, пыли и перепадов температуры. Неправильное исполнение этого участка может привести к короткому замыканию или ложным срабатываниям реле.
- Используйте термоусадочную трубку с коэффициентом усадки не менее 3:1. Перед усадкой обработайте жилы клеевым герметиком для предотвращения проникновения влаги.
- На месте скрутки или пайки обязательно устанавливайте двойную изоляцию: внутренняя – ПВХ-изоляция, внешняя – термоусадка с термоклеем.
- Избегайте использования изоленты: при нагреве или вибрации она теряет адгезию. Допускается только в качестве временной меры.
- Для крепления кабеля к корпусу тельфера применяйте кабельные вводы IP68 с силиконовым уплотнением. Это исключает капиллярное проникновение влаги внутрь корпуса.
- Если соединение осуществляется через клеммную колодку, убедитесь в наличии прозрачной защитной крышки. Клеммы должны быть латунными с винтовыми прижимами и маркировкой.
- Место соединения должно быть защищено от механических воздействий. Используйте кабель-канал из ПВХ с замком или армированную гофру с антикоррозийными хомутами из нержавеющей стали.
- Контроль соединений проводится через 100 часов работы тельфера и далее каждые 500 часов. Проверяйте отсутствие ослабления контактов и следов окисления.
При использовании кабеля длиной более 3 метров рекомендуется применять дополнительный тросовый разгрузочный элемент, исключающий натяжение жил в месте соединения.
Тестирование работы тельфера после подключения пульта
После подключения пульта с двумя кнопками («Вверх» и «Вниз») необходимо провести поэтапную проверку функционирования тельфера. Перед началом убедитесь, что питание отключено и подано только после завершения всех подключений.
1. Включите питание и визуально проконтролируйте отсутствие искрения, посторонних шумов и запахов. Если зафиксированы аномалии – немедленно обесточьте систему.
2. Нажмите кнопку «Вверх» кратковременно. Груз должен начать подниматься без рывков. При отпускании кнопки движение должно сразу прекратиться. Задержка в остановке указывает на залипание контактов или ошибку в схеме управления.
3. Повторите процедуру для кнопки «Вниз». Обратите внимание на стабильность скорости и отсутствие отклонений по траектории. Неровное движение может сигнализировать о механических заеданиях или проблемах с частотным преобразователем (если используется).
4. Проверьте работу концевых выключателей. Переместите груз в крайнее верхнее и нижнее положения. Срабатывание ограничителей должно немедленно останавливать двигатель. Если движение продолжается – отключите питание и перепроверьте подключение конечников.
5. Повторите полный цикл подъёма и опускания несколько раз. Зафиксируйте возможные отклонения в звуке, вибрациях, скорости или срабатывании кнопок. Убедитесь, что пульт не нагревается и кнопки не заедают при многократных нажатиях.
6. Протестируйте работу тельфера под номинальной нагрузкой. Поднимите и опустите груз, близкий к максимальной массе. Контроль должен быть плавным, без пробуксовок, с сохранением точности остановки. При возникновении перегрева электродвигателя проверьте настройки тепловой защиты.
Диагностика неисправностей при отсутствии реакции на нажатие кнопок
Проверка питания: первым шагом измерьте напряжение на входе тельфера. Напряжение должно соответствовать паспортному значению (чаще всего 220В или 380В). Отсутствие питания – частая причина полной неработоспособности системы управления.
Оценка состояния кнопочного поста: вскройте корпус пульта и прозвоните каждую кнопку мультиметром в режиме прозвонки. Неработающие кнопки могут иметь обрыв внутри контактной группы. Также проверьте наличие механических повреждений корпуса, следов влаги и коррозии на клеммах.
Проверка соединений: проверьте целостность кабеля между пультом и тельфером. Особое внимание – на места изгиба и входы в корпус. Часто встречается внутренний обрыв жил без внешних повреждений изоляции. Прозвоните каждую жилу от пульта до клеммной колодки управления.
Анализ сигнальной цепи: при наличии промежуточных реле проверьте, срабатывают ли они при нажатии кнопок. Если нет – проверьте питание катушек реле и их исправность. Убедитесь в наличии всех перемычек, предусмотренных заводской схемой.
Оценка состояния контакторов: при исправных кнопках, но отсутствии движения тельфера, измерьте подачу управляющего сигнала на катушку контактора. Если напряжение поступает, но контактор не включается – катушка неисправна или заклинил механизм.
Проверка конечных выключателей: заблокированные или закороченные концевики могут разорвать цепь управления. Прозвоните их в обоих положениях. При необходимости временно отключите их из схемы, чтобы исключить влияние.
Осмотр блока управления: при наличии встроенной электроники проверьте предохранители, внутренние клеммы, отсутствие перегрева и пробоев. Микротрещины на плате или сгоревшие дорожки часто приводят к полному отказу управления.
Вопрос-ответ:
Можно ли подключить тельфер напрямую к пульту, если в нём всего две кнопки — вверх и вниз?
Да, можно. Многие модели тельферов рассчитаны на работу с простыми двухкнопочными пультами. Обычно одна кнопка замыкает цепь на подъем, другая — на опускание. При этом внутри пульта чаще всего находятся два контакта, которые коммутируют соответствующие управляющие линии. Важно убедиться, что тельфер поддерживает такую схему управления и что отсутствуют дополнительные требования к пусковой аппаратуре (например, блокировки или аварийные размыкатели).
Какие провода нужно подключать от тельфера к пульту, если он работает от 380 В?
В большинстве случаев от тельфера выходит пять или шесть проводов, из которых три — силовые фазы, один — ноль или заземление, и два — сигнальные линии для управления. К пульту подключаются именно сигнальные провода. Их задача — подавать управляющее напряжение (обычно 24 или 48 В, редко — 220 В) на катушки магнитных пускателей. Поэтому важно определить, какие из проводов в тельфере отвечают за управление, и уже к ним подключать кнопки пульта. Если на схеме подключения обозначены контакты с маркировкой типа «UP», «DOWN» или «L1/L2» в контексте кнопочного управления — это именно те линии, которые нужно задействовать.
Нужно ли использовать пускатели, если пульт напрямую соединён с тельфером?
В большинстве случаев да. Пульт подаёт сигнал на катушки пускателей, а те уже включают силовую часть цепи. Это защищает управляющую часть от перегрузок и делает работу устройства более безопасной. Исключение составляют тельферы с встроенными пускателями и ограничителями, где пульт действительно напрямую коммутирует сигнальные цепи. Но даже в этом случае необходимо учитывать номиналы токов и напряжений на контактах пульта, чтобы не произошло перегрева или пробоя изоляции.
Как правильно определить, где у пульта «вверх», а где «вниз», если провода не подписаны?
Если провода от пульта не имеют маркировки, можно использовать мультиметр в режиме прозвонки. При нажатии каждой кнопки нужно измерить сопротивление между общим проводом и остальными. Когда контакт замкнётся, прибор покажет малое сопротивление. Таким способом определяются соответствующие провода. Затем, при подключении к тельферу, кратковременное включение поможет проверить направление — сначала подайте сигнал на одну из линий и убедитесь, что двигатель тянет вверх, а не вниз. Если перепутаны, достаточно просто поменять местами управляющие провода на пульте.
Что будет, если нажать сразу обе кнопки пульта?
Если обе кнопки нажаты одновременно, возможны разные сценарии в зависимости от конструкции тельфера. В большинстве моделей предусмотрена блокировка, при которой в таком случае двигатель не срабатывает вообще. Это сделано для предотвращения повреждений редуктора и электрической части. Однако если защита не реализована, может возникнуть короткое замыкание управляющих цепей или конфликт сигналов, что приведёт к выходу из строя пускателей или перегреву обмоток. Поэтому рекомендуется использовать пульты с механической блокировкой, исключающей одновременное нажатие обеих кнопок.
