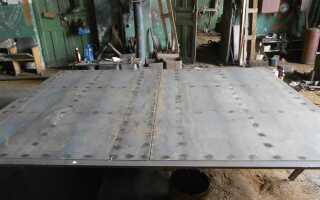

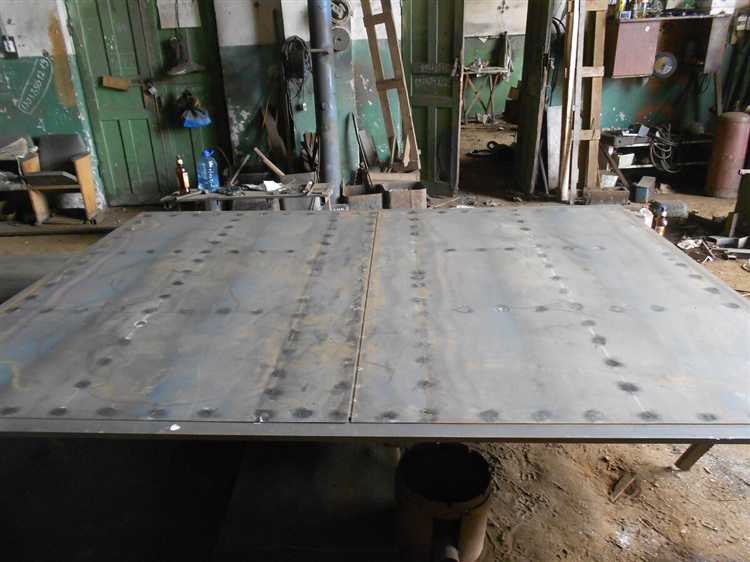

Как приварить каплевидные петли на ворота

Каплевидные петли обеспечивают надёжное и долговечное крепление ворот, особенно в условиях повышенной нагрузки и частой эксплуатации. Их конструкция снижает трение и распределяет вес створки равномерно, что особенно важно при установке тяжёлых металлических ворот. Однако для достижения должной жёсткости и точности требуется строгое соблюдение технологии сварки и разметки.

Перед началом работ необходимо выбрать соответствующий тип петель – стандартные модели рассчитаны на вес створки до 200 кг, в то время как усиленные варианты выдерживают до 500 кг и более. Оптимальный диаметр оси петли подбирается в зависимости от массы и высоты ворот: для ворот весом до 150 кг достаточно диаметра 14–16 мм, для более тяжёлых – от 20 мм и выше. Материал петель должен соответствовать стали, из которой изготовлены створки, во избежание термической деформации и неравномерного теплового расширения.

Разметка и подготовка – ключевой этап. Петли привариваются строго по вертикальной оси створки с точным совмещением обеих частей. Отклонение даже на 2–3 мм приводит к перекосу и увеличенному износу. Для фиксации используются магнитные угольники или прихватки. Обе половины петли необходимо обезжирить, удалить окалину и нанести точечные сварные прихватки перед окончательной обваркой.

Сварка выполняется в несколько этапов: сначала провариваются участки по диагонали, затем шов замыкается по периметру. Используется полуавтоматическая сварка в среде защитного газа (CO₂ или смесь аргона), ток – от 90 до 130 А, в зависимости от толщины металла. После остывания проверьте легкость хода створки: при правильной сварке она должна двигаться без заеданий и люфтов.

Как выбрать подходящие каплевидные петли по весу и типу ворот

Выбор каплевидных петель начинается с точного расчета веса ворот. Для металлических створок массой до 100 кг подходят петли диаметром 20 мм, при весе до 150 кг – 25 мм, для конструкций от 200 кг и выше – от 30 мм и более. Перегрузка приводит к провисанию створки и износу оси петли.

Длина петли также важна: чем выше створка, тем длиннее должна быть петля для равномерного распределения нагрузки. Например, для ворот высотой до 2 м минимальная длина петли – 100 мм. При высоте от 2,5 м – не менее 130 мм.

Для кованых и цельносварных ворот требуются усиленные петли с внутренним подшипником. Они уменьшают трение и увеличивают срок службы. Без подшипников допустимо использовать петли только при весе створки до 80 кг и редком открывании.

Выбирая петли для уличных ворот, убедитесь в наличии антикоррозийного покрытия – цинк, порошковая краска или оцинкованная сталь. При сварке они не теряют защитных свойств, если швы обработаны антикором.

Ниже приведены рекомендуемые параметры под разные типы ворот:

Учитывайте способ открывания: для часто используемых распашных ворот предпочтительны петли с шариком или роликом внутри, чтобы снизить нагрузку на сварные швы и облегчить движение створки.

Как разметить места крепления петель на столбе и створке

Для точной разметки каплевидных петель необходимо учитывать вес створки, размер зазора и вертикальное положение конструкции. Ошибки на этом этапе приводят к перекосам и ускоренному износу петель.

1. Установите створку в проектное положение между столбами, обеспечив равномерный зазор снизу – от 50 до 70 мм. Используйте деревянные клинья или металлические проставки нужной толщины.
2. Проверьте вертикаль створки уровнем с обеих сторон. Если столб установлен с отклонением, петли нужно компенсировать углом сварки.
3. Определите точку крепления нижней петли: отступ от нижнего края створки – 150–200 мм. На этой высоте сделайте метки на столбе и створке.
4. Верхнюю петлю размещают на 150–200 мм ниже верхнего края створки. Отметьте точку на створке и перенесите её на столб, строго по вертикали.
5. Соедините метки на столбе отвесом или лазерным уровнем – ось петли должна быть строго вертикальна.
6. Проверьте, чтобы расстояние между центрами петель соответствовало их расположению на створке. Искажения приведут к заклиниванию.
7. Отметьте точку выхода оси петли за пределы створки – около 20 мм. Это обеспечит свободное открытие и закрытие ворот.

Перед сваркой проверьте симметрию положения петель на обеих створках, если ворота двустворчатые. Разметка должна учитывать толщину металла, чтобы сварной шов не оказался слишком близко к краю профиля.

Какие инструменты и материалы понадобятся для сварки

Для приварки каплевидных петель потребуется сварочный инвертор с током от 100 до 160 А. Подойдут модели с функцией плавной регулировки тока и термозащитой. Электроды – марки МР-3 или УОНИ 13/55 диаметром 2,5–3 мм, в зависимости от толщины металла створки и петли.

Обязательно наличие угловой шлифовальной машины с отрезным и зачистным кругом. Отрезной круг используется для подгонки и удаления заусенцев, зачистной – для подготовки поверхности под сварку и шлифовки шва.

Нужен молоток-кирочка для отбивания шлака и стальная щетка для очистки шва. Для точного позиционирования петель используйте сварочные магнитные угольники или зажимы типа «струбцина».

Из измерительных инструментов потребуется уровень (лучше пузырьковый) и рулетка. Для защиты: сварочная маска-хамелеон, перчатки из спилка, плотная спецодежда и рукава. Без них работа невозможна из-за высокой температуры и риска ожогов.

Дополнительно подготовьте металлическую подложку или уголок, если требуется зафиксировать петлю под нестандартным углом. Также полезен керн и молоток для точечной разметки под приварку.

Как правильно выставить петли по вертикали и оси вращения

Разметку начинайте с фиксации положения верхней петли на стойке. Измерьте высоту от уровня земли, отступив минимум 200 мм вверх. Точное расстояние зависит от конструкции ворот и высоты полотна, но важно сохранить достаточный зазор снизу, чтобы створка не задевала грунт при открывании.

Установите верхнюю петлю строго вертикально, проверяя отвесом или лазерным уровнем. Центр петли должен быть смещён наружу на 1–2 мм относительно внутреннего края столба – это компенсирует тепловое расширение и нагрузку от веса ворот.

После фиксации верхней петли временно навесьте створку с помощью струбцин. Нижнюю петлю размещайте, отступив 200–250 мм от нижнего края полотна. Отрегулируйте её положение так, чтобы ось вращения совпала с верхней петлёй. Контролируйте это с помощью направляющего шнура или лазерной линии, соединяющей центры обоих шарниров.

Перед прихваткой обеих петель проверьте плавность вращения створки и отсутствие перекосов. Створка должна свободно открываться и не самопроизвольно закрываться. Отклонение осей допускается не более 1 мм на всю высоту, иначе произойдёт заклинивание или неравномерный износ петель.

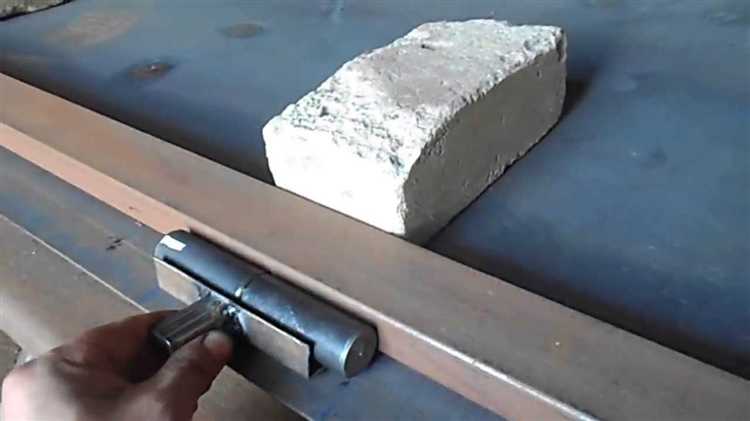

Как зафиксировать петли перед сваркой, чтобы избежать перекоса

Петли фиксируют строго по вертикальному уровню с использованием магнитных угольников или временных струбцин. Перед началом фиксации убедитесь, что створка установлена в рабочем положении, а зазор между полотном ворот и стойкой составляет 3–5 мм.

Для точной фиксации используйте металлические прокладки нужной толщины – они компенсируют термическое расширение при сварке. Прокладки временно вставляют между корпусом петли и ответной частью на стойке. Это исключает перетягивание петли после сварки.

Положение петель проверяют уровнем не только по стойке, но и по створке. Отклонение даже в 1–2 мм приведёт к заеданию при открывании. После фиксации петли прихватывают сваркой в двух точках, по диагонали. Затем повторно проверяют геометрию створки и только после этого выполняют окончательную обварку.

Фиксацию нижней петли начинают первой – она несёт основную нагрузку. Верхнюю петлю выставляют строго параллельно, ориентируясь по натянутой нити или лазерному уровню. При сварке на весу створку временно подпереть домкратом или стойкой, чтобы снять нагрузку с точек фиксации.

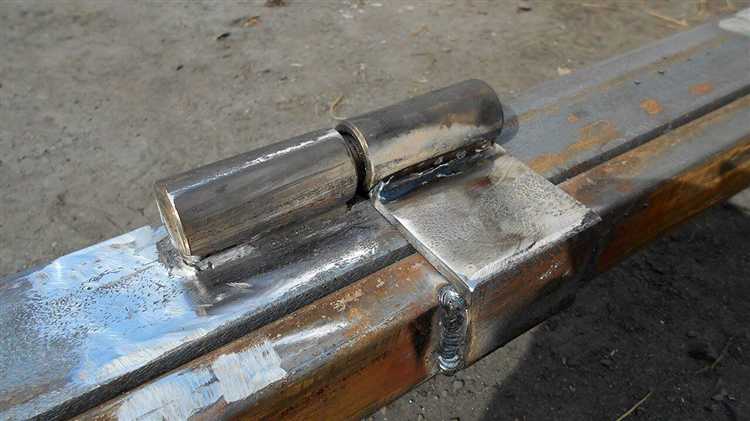

Как приварить нижнюю и верхнюю часть петли пошагово

1. Подготовка поверхности. Очистите места крепления петель на воротах и раме от ржавчины, краски и загрязнений. Используйте металлическую щетку или болгарку с насадкой для зачистки. Поверхность должна быть чистой и ровной для качественной сварки.

2. Разметка и фиксация нижней части петли. Приложите нижнюю половину каплевидной петли к краю ворот на высоте примерно 15–20 см от нижнего края. Отметьте точки крепления мелом или маркером. Закрепите петлю с помощью прихваток или струбцин, чтобы избежать смещения.

3. Приваривание нижней части петли. Используйте точечную сварку для фиксации. Затем выполните сварочный шов длиной 5–7 см с внутренней стороны петли, контролируя температуру, чтобы избежать деформации ворот. Проверьте ровность шва и при необходимости зачистите его шлифовальным кругом.

4. Установка и выравнивание верхней части петли. Приложите верхнюю половину петли к раме ворот, ориентируясь на положение нижней части. Убедитесь, что оси петель совпадают. Закрепите верхнюю часть прихватками, проверяя отсутствие перекосов при открывании и закрывании ворот.

5. Приваривание верхней части петли. Сначала зафиксируйте точечными сварками с обеих сторон петли. Затем выполните шов длиной 5–7 см, обеспечивая прочное соединение без перегрева металла. После сварки удалите окалину и шлифуйте швы для ровной поверхности.

Рекомендуется использовать сварочный аппарат с регулятором тока, сваривать в хорошо проветриваемом помещении и использовать защитное оборудование.

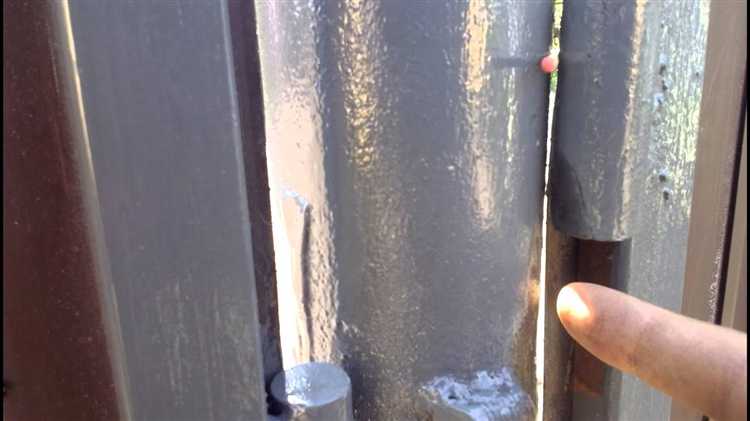

Как проверить плавность хода створки после сварки

Плавность хода створки напрямую зависит от правильной установки и качества сварки каплевидных петель. Для проверки выполните следующие действия:

1. Осмотрите сварные швы на петлях: отсутствие трещин, наплывов и пропусков гарантирует прочность крепления и ровное движение.
2. Поднимите створку и плавно откройте её на полный угол. Обратите внимание на наличие заеданий, рывков или заметного сопротивления.
3. Проверьте зазоры между петлями и рамой ворот. Они должны быть равномерными по всей длине, обычно в пределах 1-2 мм.
4. Проведите повторное открытие и закрытие не менее 10 раз подряд, чтобы выявить изменения в поведении створки после начального смещения сварки.
5. При обнаружении тугого хода используйте тонкий металлический напильник для аккуратной зачистки сварных швов, влияющих на зазор.
6. Если створка сильно провисает, проверьте вертикальность установки петель с помощью уровня и при необходимости отрегулируйте или повторно приварите петли.
7. Обязательно смажьте оси петель специальной смазкой (например, литолом или графитовой смазкой) для снижения трения и продления ресурса движения.

Точная проверка и своевременная корректировка обеспечат долговечность конструкции и комфорт эксплуатации ворот.

Как обработать швы и защитить металл от коррозии

После сварки каплевидных петель швы необходимо тщательно очистить от окалины и сварочного шлака. Для этого используют металлические щетки с жесткой щетиной или шлифовальные диски на болгарке с зернистостью от 60 до 120. Удаление загрязнений важно для обеспечения плотного прилегания защитных покрытий.

Обработку швов начинают с обезжиривания поверхности с помощью растворителя на основе ацетона или спирта. Это устраняет остатки масел и пыли, которые снижают адгезию краски или грунтовки.

Для предотвращения коррозии наносится антикоррозионный грунт, предпочтительно эпоксидный или цинксодержащий. Его наносят равномерным слоем кистью или распылителем, выдерживая рекомендованное производителем время высыхания. Особое внимание уделяют углам и труднодоступным местам, где может скапливаться влага.

После грунтовки швы покрывают эмалевой или полиуретановой краской с повышенной стойкостью к атмосферным воздействиям. Оптимальная толщина слоя – 40–60 мкм, что обеспечивает долговременную защиту без потери эластичности покрытия.

При эксплуатации ворот рекомендуется проводить регулярный осмотр сварных соединений не реже одного раза в полгода и при необходимости обновлять защитный слой. Для дополнительной защиты возможно использование пассивирующих составов на основе хроматов, которые наносятся после грунтовки и перед покраской.

Вопрос-ответ:

Какие инструменты и материалы понадобятся для сварки каплевидных петель к воротам?

Для работы потребуется сварочный аппарат (лучше инверторный для удобства), электроды подходящего диаметра или проволока для сварки, защитная маска, перчатки, угольник для контроля углов, молоток и металлическая щетка для подготовки и очистки поверхности. Также важно иметь ровную и устойчивую поверхность для монтажа ворот во время сварки.

Как подготовить каплевидные петли и ворота перед сваркой, чтобы шов был прочным и ровным?

Перед сваркой необходимо тщательно очистить места крепления от ржавчины, краски и грязи с помощью металлической щетки или наждачной бумаги. Петли и участок ворот стоит обезжирить, чтобы сварочный шов хорошо прилипал. Важно проверить правильное расположение петель на воротах с помощью угольника, чтобы после сварки двери открывались без перекосов.

Какие особенности следует учитывать при выборе режима сварки для каплевидных петель на воротах?

Режим сварки зависит от толщины металла ворот и самих петель. Обычно используется средний ток для электродов диаметром 2-3 мм, чтобы не прожечь металл. Важно варить короткими швами с перерывами, чтобы металл не перегрелся и не деформировался. Рекомендуется предварительно сделать несколько пробных сварок на аналогичном металле.

Как правильно зафиксировать каплевидные петли на воротах перед сваркой, чтобы избежать смещений?

Петли следует закрепить с помощью струбцин или прихватить тонкими точечными сварками с нескольких сторон. После этого необходимо проверить правильность расположения по уровню и угольнику. Если все выставлено ровно, можно выполнять основную сварку, добавляя плавные швы, чтобы конструкция не искривилась.

Какие меры безопасности нужно соблюдать при сварке каплевидных петель на воротах?

Во время сварочных работ нужно использовать защитную маску с темным стеклом, перчатки и одежду из негорючих материалов. Важно обеспечить хорошую вентиляцию помещения или работать на открытом воздухе, чтобы не вдыхать вредные газы. Следует убрать все легковоспламеняющиеся предметы поблизости и соблюдать осторожность с проводами и оборудованием.

Какие подготовительные шаги необходимо выполнить перед привариванием каплевидных петель к воротам?

Перед тем как приступать к сварке каплевидных петель, нужно тщательно очистить места крепления от ржавчины, грязи и старой краски. Для этого используют металлическую щетку или наждачную бумагу. Также важно проверить ровность и ровное прилегание петель к металлической поверхности ворот, чтобы избежать перекосов. Желательно обезжирить поверхность, чтобы сварной шов получился качественным и прочным.

Какие методы сварки лучше применять при креплении каплевидных петель, чтобы обеспечить долговечность конструкции?

Для приваривания каплевидных петель обычно используют ручную дуговую сварку или полуавтоматическую сварку MIG/MAG. Ручная дуговая сварка подходит для работы с толстым металлом и дает прочный шов, но требует определенного навыка. Полуавтоматическая сварка позволяет получить более ровный и аккуратный шов, особенно на тонком металле ворот. Важно не перегревать металл, чтобы петли не деформировались, и выполнять сварку с нескольких точек, чтобы распределить нагрузку равномерно.
