Монтаж скрытой электропроводки под полом позволяет избавиться от видимых кабелей и розеток на стенах, упростить разводку по помещению и сократить длину трасс. Этот способ подходит для квартир с бетонными перекрытиями и частных домов с деревянными полами, при условии соблюдения требований безопасности и грамотного планирования схемы питания.
Для укладки под стяжку используют кабель в двойной изоляции, например, ВВГнг-LS с сечением, соответствующим нагрузке. Провод укладывается в гофротрубу или ПНД-трубу диаметром не менее 16 мм. Минимальная глубина штробы или канала в полу – 30 мм от верхнего уровня плиты. Над трубой должна оставаться не менее 20 мм защитного слоя стяжки, чтобы исключить повреждение при дальнейших работах.
В деревянных полах проводка прокладывается в металлических трубах (например, стальных оцинкованных), либо в гофре из негорючего ПВХ, при условии дополнительной защиты и вентиляции. Категорически запрещается укладывать кабель напрямую между лагами без защитной оболочки. Все соединения выполняются в распределительных коробках с доступом, спайки и скрутки в полу недопустимы.

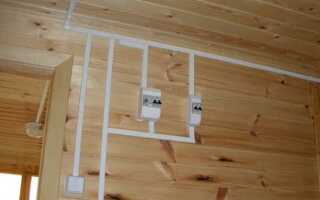

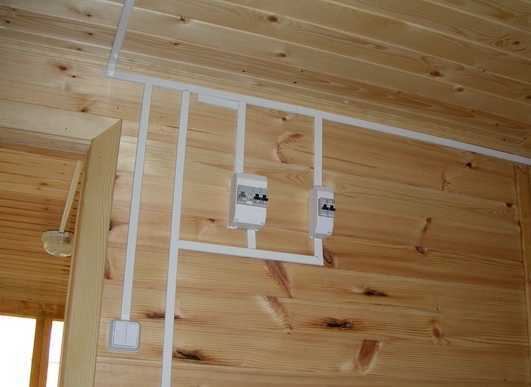

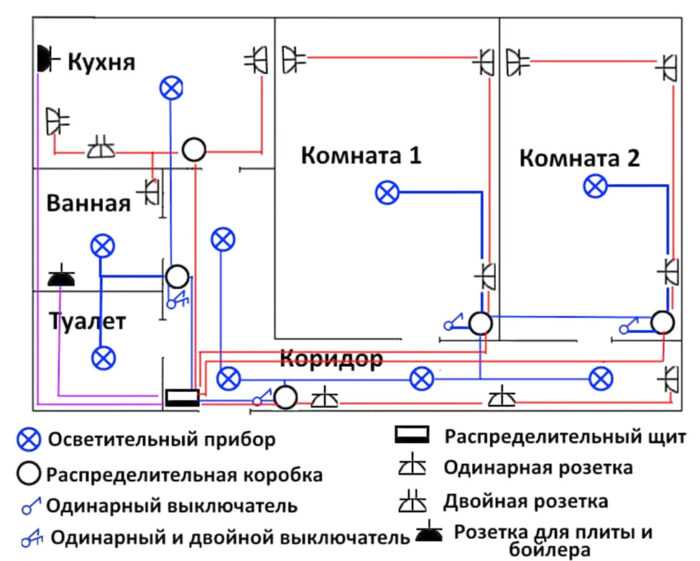

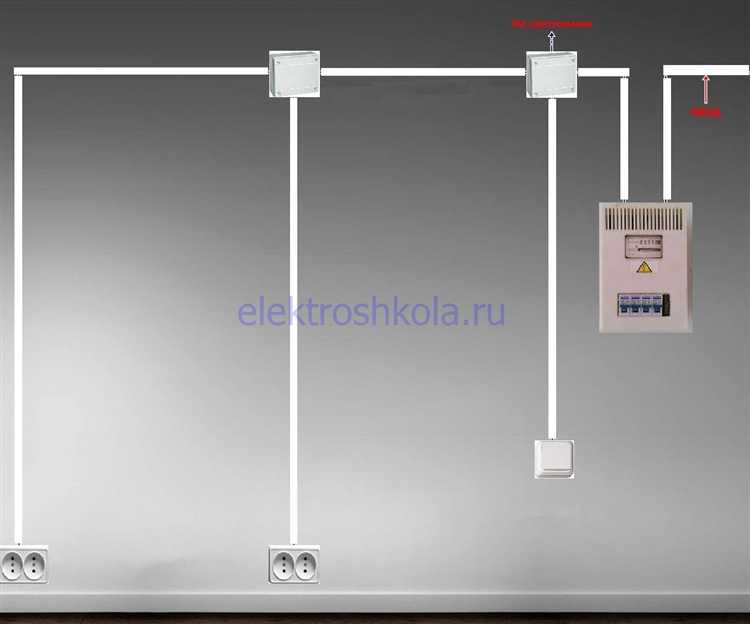

Прокладку начинают от распределительного щитка. Каждая линия – отдельный кабель до потребителя: розетки, освещение, техника. Обязательно наличие автомата на каждую линию, расчет по току и сечению выполняется заранее. Для розеточной группы используют кабель сечением не менее 2,5 мм², для освещения – 1,5 мм².
Как выбрать тип кабеля для укладки под пол
Для прокладки под полом применяются кабели, устойчивые к механическим нагрузкам и нагреву. Важно учитывать материал покрытия, тип помещения и способ укладки – в гофре или без неё.
- ВВГнг-LS – оптимален для жилых помещений. Не поддерживает горение, выделяет минимум дыма при нагреве. Подходит для укладки в ПВХ-гофру.
- NYM – с двойной изоляцией и внутренним заполнением. Устойчив к деформациям, но толще и менее гибкий. Используется в местах с повышенными требованиями к прочности.
- ПВС – гибкий, но с полиэтиленовой оболочкой, неустойчивой к постоянной нагрузке и нагреву. Не рекомендуется для стационарной укладки под полом.
Для деревянных оснований выбирайте кабели с индексом «нг» (не распространяют горение). В помещениях с высокой влажностью – кухни, санузлы – применяйте кабели с дополнительной защитой от влаги, например, NYM или ВВГнг-LS в герметичной гофре.
Не используйте провода типа ШВВП или АППВ – они не предназначены для скрытой стационарной проводки. Алюминиевые жилы под полом запрещены ПУЭ, используйте только медные.
Сечение жил выбирается по мощности подключаемой нагрузки. Минимально допустимое сечение для розеточных групп – 2,5 мм², для освещения – 1,5 мм². При мощности более 3,5 кВт используйте кабель 4 мм² и выше.
Какие инструменты и материалы понадобятся для монтажа
Для работы потребуется перфоратор с буром по бетону диаметром от 20 мм для штробления и сверления отверстий под гофру. Если пол деревянный, достаточно дрели с коронкой по дереву. Болгарка с алмазным диском нужна при резке бетонной стяжки. Для точного реза кабель-каналов или ПВХ-гильз – ножовка по металлу или ручной труборез.
Измерительный инструмент: рулетка от 5 м, строительный уровень не менее 60 см, маркер или строительный карандаш для разметки. Для зачистки проводов – стриппер или канцелярский нож с фиксированным лезвием. Для скручивания и крепления – пассатижи, бокорезы, отвертка-индикатор, крестовая и плоская отвертки. Также необходим шуруповерт или дрель с битами под крепеж.
Материалы: кабель ВВГнг-LS 3×2,5 мм² для розеток, 3×1,5 мм² для освещения. Гофрированные трубы ПВХ диаметром 16 и 20 мм с протяжкой. Для бетонных полов – ПНД-гофра с двойной изоляцией. Распределительные коробки с крышками и герметичными вводами. Монтажная пена или цементная смесь для фиксации гофры в штробах. Саморезы с дюбелями или анкерные клинья для крепления к бетонному основанию.
Дополнительно: изолента ПВХ, термоусадочная трубка, маркировочные бирки. Для проверки цепей – мультиметр с режимами прозвонки и измерения напряжения. При работе с автоматами – тестер фазы и нагрузки.
Подготовка основания перед прокладкой проводки
Перед укладкой кабеля необходимо обеспечить ровное, сухое и прочное основание. Удалите остатки старой отделки, мусор, пыль, жирные пятна. Влажность стяжки не должна превышать 4%. При наличии трещин шириной более 2 мм их нужно расшить и заделать цементным раствором или полимерной шпаклевкой.
Проверьте уклон основания уровнем: перепады свыше 5 мм на 2 метра допустимы только при использовании кабель-каналов или защитных труб. При монтаже проводки в гофре по полу необходима выемка в основании – глубина не менее диаметра гофры плюс 5 мм запаса. Для этого используйте штроборез или перфоратор с насадкой.
Если запланирована бетонная стяжка поверх проводки, основание грунтуется составом с глубоким проникновением. Это повышает адгезию и предотвращает пылеобразование. Перед грунтовкой исключите наличие масляных пятен и рыхлых участков – они удаляются механическим способом.
При укладке кабеля на деревянное основание проверьте прочность досок, отсутствие скрипа и подвижности. Сгнившие или повреждённые участки подлежат полной замене. Перед укладкой кабеля дерево обрабатывается антисептиком и огнебиозащитным составом.

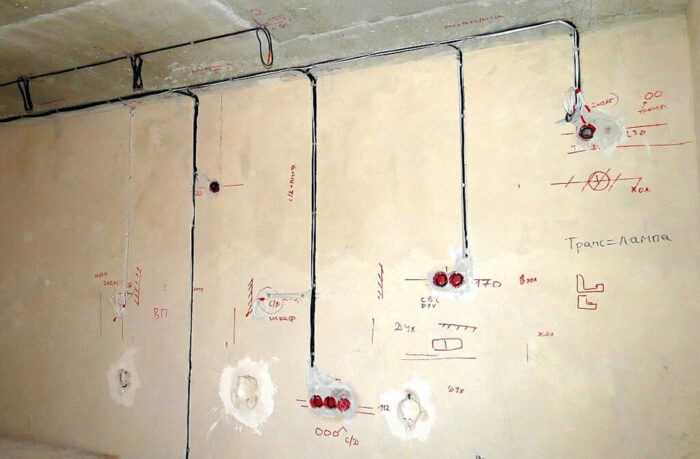

Как уложить кабель в гофру или короб под стяжку
Перед укладкой кабеля необходимо определить траекторию прокладки и заранее подготовить штробы или углубления в основании пола. Все изгибы и повороты маршрута должны быть плавными – минимальный радиус изгиба гофры не менее 5 диаметров кабеля внутри.
Гофрированную трубу выбирают из ПВХ или ПНД, стойкую к нагрузке и предназначенную для скрытого монтажа. Диаметр подбирается с запасом: сечение кабеля не должно занимать более 40% внутреннего объёма гофры. Например, для кабеля ВВГнг-LS 3×2.5 мм² используется гофра диаметром не менее 20 мм.
Перед затягиванием кабеля гофра продувается и проверяется на наличие засоров. Протяжку выполняют с помощью зонда или стальной протяжки. Кабель не должен иметь натяжения после укладки – оставляют компенсационный запас 3–5 см на каждом конце.
Кабель в гофре укладывают на чистую бетонную поверхность. Гофру фиксируют пластиковыми клипсами или металлическими скобами с шагом 0.5–0.7 м, а также в местах поворотов и на входах в распределительные коробки. Фиксация обязательна для предотвращения всплытия при заливке раствора.
При использовании монтажных коробов из ПВХ или металла соблюдается герметичность соединений и надёжная фиксация крышек. Укладка кабеля в короб требует фиксации хомутами с шагом не более 50 см. Короб плотно прижимается к основанию и приклеивается монтажным клеем или крепится дюбелями.
Непосредственно перед заливкой стяжки выполняется контрольная проверка трассы: отсутствие зазоров между кабельной защитой и основанием, целостность изоляции, надёжность креплений. При наличии нескольких линий они укладываются параллельно, на расстоянии не менее 5 см друг от друга.
Толщина цементной стяжки над кабелем – не менее 30 мм. Раствор укладывается равномерно, без локального давления на кабель. После схватывания бетона выполняется повторная проверка целостности проводки и сопротивления изоляции.
Способы фиксации проводки на черновом полу

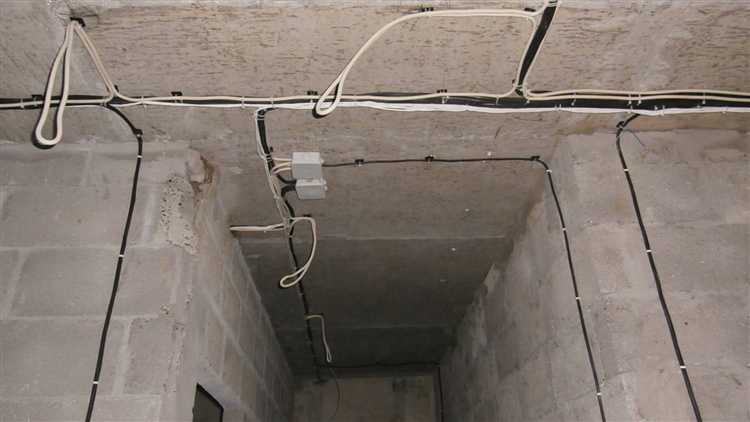

Пластиковые клипсы с дюбелем применяются для фиксации кабеля к бетонному или кирпичному основанию. Подходят для кабеля сечением до 10 мм². Установка: сверление отверстия Ø6 мм, забивка дюбеля с клипсой, защелкивание кабеля. Расстояние между креплениями – 40–50 см, в поворотах – до 20 см.
Металлические скобы с покрытием против коррозии подходят для деревянных полов. Крепление производится молотком, без предварительного сверления. Используются для ВВГ и NYM-кабелей диаметром до 12 мм. Недостаток – риск повредить изоляцию при неосторожной установке.
Монтажные площадки с кабельными стяжками применяются, когда невозможно сверлить основание (например, на плитах с пустотами). Площадки крепятся на двухкомпонентный клей или саморезы. Поверх прокладывается провод и фиксируется стяжками. Подходит для временных и скрытых проводок в кабель-канале.
Гофротруба на клипсах используется для защиты и удобства монтажа. Клипсы крепятся к полу дюбелями, в них защелкивается гофра с уже проложенным кабелем. Диаметр гофры подбирается с запасом: на кабель 3×2,5 мм² – гофра Ø20 мм. Расстояние между клипсами – не более 60 см.
Прокладка в штрабе с последующей заделкой раствором – самый надёжный способ для монолитного пола. Глубина штрабы – 20–25 мм, ширина – под гофру или кабель с запасом в 5 мм. Перед заливкой проводку проверяют на целостность изоляции и правильность укладки.
Перед фиксацией обязательно убедиться, что кабель не натянут и не зажат, особенно в местах поворота и соединения с распределительными коробками.
Проверка и подключение электропроводки перед заливкой пола
Перед заливкой пола важно провести тщательную проверку электропроводки. Убедитесь, что все соединения выполнены надёжно, отсутствуют оголённые участки и механические повреждения изоляции. Используйте мультиметр для проверки целостности проводов и измерения сопротивления изоляции – оно должно превышать 1 МОм.
Подключение проводов выполняйте с использованием специализированных клеммников или пайкой, избегая скруток. Провода распределяются строго по схеме, соблюдая маркировку фаз, нуля и заземления. Особое внимание уделите заземляющему контуру – он должен иметь непрерывность и сопротивление менее 0,1 Ом.
Все соединения помещайте в монтажные коробки с защитой от попадания раствора. Коробки фиксируйте выше уровня будущей стяжки минимум на 5 см. Проводку закрепляйте пластиковыми скобами или хомутами с шагом не более 30 см, чтобы исключить смещение во время заливки.
Перед заливкой запустите тестирование под нагрузкой, проверяя отсутствие коротких замыканий и правильность подключения автоматических выключателей. Только после подтверждения исправности приступайте к заливке пола.
Вопрос-ответ:
Как правильно выбрать кабель для прокладки электропроводки под полом?
При выборе кабеля для прокладки под полом нужно обращать внимание на его сечение, тип изоляции и материал жил. Обычно используют медные кабели с сечением от 1,5 до 2,5 мм² для освещения и розеток. Изоляция должна быть устойчива к механическим повреждениям и влажности, так как под полом часто бывают повышенные нагрузки. Рекомендуется применять кабели с двойной изоляцией или бронированные варианты, чтобы снизить риск повреждений при монтаже и эксплуатации.
Какие меры безопасности следует соблюдать при прокладке проводки под деревянным полом?
Под деревянным полом проводку нужно укладывать так, чтобы исключить риск возгорания. Для этого кабели рекомендуется помещать в специальные защитные трубы или гофру, а места прохождения через деревянные конструкции — дополнительно изолировать негорючими материалами. Важно не допускать перегрева проводов, избегать перегибов и повреждений изоляции. Перед началом работ стоит отключить электричество и проверить отсутствие напряжения на проводах.
Можно ли самостоятельно подключить розетки и выключатели при прокладке подполовой электропроводки?
Самостоятельно подключать розетки и выключатели возможно, если есть базовые знания по электрике и соблюдаются правила безопасности. Нужно тщательно изучить схему подключения и убедиться, что все соединения надёжны и правильно изолированы. Однако если нет опыта, лучше проконсультироваться с электриком, так как неправильное подключение может привести к короткому замыканию или поражению электрическим током.
Как избежать повреждения проводки при укладке напольного покрытия после монтажа проводки?
Чтобы проводка под полом не пострадала при укладке покрытия, её прокладывают в защитных трубах или каналах, которые защищают кабели от механических воздействий. Также важно убедиться, что кабели закреплены и не выступают над поверхностью. Перед укладкой покрытия стоит проверить отсутствие острых краёв и свободных проводов. При использовании тяжелых материалов, таких как плитка, лучше проложить дополнительную защиту, чтобы избежать давления на кабели.
Какие инструменты и материалы понадобятся для прокладки электропроводки под полом своими руками?
Для монтажа понадобятся следующие инструменты: рулетка, отвертки, плоскогубцы, нож для зачистки проводов, дрель с насадкой для сверления отверстий, а также индикатор напряжения для проверки. Из материалов потребуется кабель с нужным сечением, защитные гофры или трубы, клеммы и изоляционная лента. Кроме того, стоит иметь наготове крепежные элементы, чтобы надежно зафиксировать проводку под полом и исключить её смещение.
Какие материалы и инструменты понадобятся для прокладки электропроводки под полом своими руками?
Для прокладки проводки под полом обычно используют пластиковые или металлические гофрированные трубы, которые защитят кабели от повреждений и влаги. Также понадобится электрокабель соответствующего сечения, предназначенный для скрытой проводки. Из инструментов пригодятся нож для зачистки проводов, отвертки, пассатижи, электродрель с насадкой для сверления отверстий в полу, строительный уровень для контроля ровности трассы, а также крепежные элементы — клипсы или хомуты. Не забудьте о средствах индивидуальной защиты — перчатках и очках.
Какие нюансы важно учитывать при прокладке электропроводки под деревянным полом, чтобы избежать проблем в будущем?
При прокладке проводки под деревянным полом главным моментом является надежная защита кабеля от механических повреждений и воздействия влаги. Нужно проложить провода в защитных трубах, закрепляя их так, чтобы они не соприкасались напрямую с деревянными элементами, которые могут со временем изменяться или деформироваться. Важно соблюдать нормативы по минимальному расстоянию от источников тепла и использовать провод с изоляцией, рассчитанной на соответствующую температуру. При прохождении через деревянные конструкции нужно тщательно обработать отверстия антипиренами или использовать специальные втулки, чтобы исключить возможность возгорания. Кроме того, стоит продумать удобный доступ к распределительным коробкам для последующего обслуживания.
