Транзистор – это полупроводниковый прибор, который управляет током с помощью небольшого управляющего сигнала. В основе лежит переходный механизм между слоями полупроводников с разными типами проводимости – p- и n-типами. Основные параметры транзистора включают коэффициент усиления тока и напряжение отсечки, от которых зависит его рабочий режим.
В классическом биполярном транзисторе ток базы, измеряемый в микроамперах, регулирует ток коллектора, достигающий миллиампер. Этот принцип позволяет использовать транзистор как ключ или усилитель. Для правильной работы важна точная подача напряжений на эмиттер, базу и коллектор, а также учет температурных изменений, влияющих на характеристики переходов.

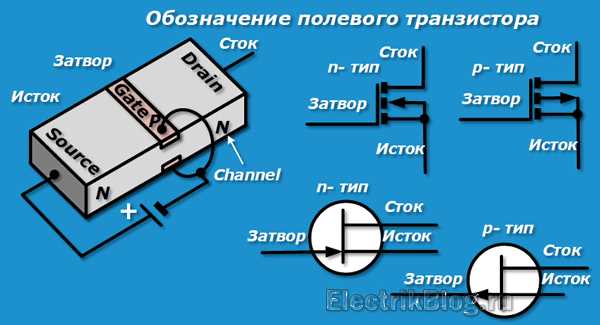

Как устроен транзистор: базовые элементы и материалы
Транзистор состоит из трёх основных областей: эмиттера, базы и коллектора. Каждая область изготовлена из полупроводникового материала с определённым типом проводимости.
- Эмиттер – сильно легированная область, обеспечивающая поток носителей заряда (электронов или дырок).
- База – тонкий, слабо легированный слой, управляющий током между эмиттером и коллектором.
- Коллектор – область средней степени легирования, принимающая носители заряда от эмиттера через базу.
Основной материал – кремний (Si), реже используется германий (Ge) или арсенид галлия (GaAs) для специализированных применений. Легирование производится добавлением примесей:
- Для n-типа – фосфор (P), мышьяк (As), сурьма (Sb).
- Для p-типа – бор (B), алюминий (Al), галлий (Ga).
В зависимости от расположения областей различают два типа транзисторов:

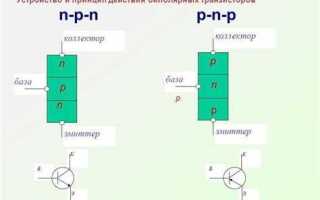

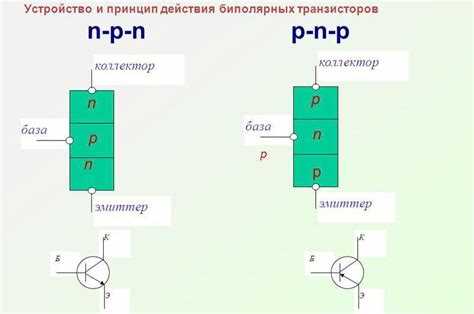

- n-p-n – эмиттер и коллектор с n-типом, база с p-типом.
- p-n-p – эмиттер и коллектор с p-типом, база с n-типом.
Для изоляции и защиты структуры на поверхность наносят слой оксида кремния (SiO₂), который выполняет функцию диэлектрика и помогает формировать управляющие электроды в полевых транзисторах.
Контакты к каждой области делают из металлов с низким сопротивлением и хорошей адгезией, чаще всего алюминия или золота с последующим защитным покрытием.

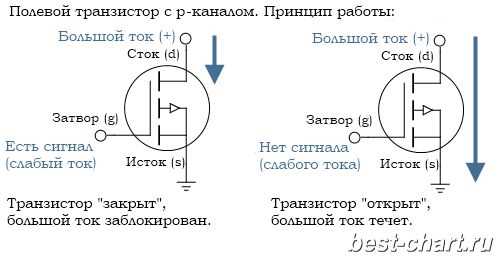

Роль базы, коллектора и эмиттера в управлении током
База – тонкий слой с малой толщиной и низкой концентрацией носителей, который управляет потоком заряда. Небольшое изменение тока базы вызывает значительное изменение тока эмиттера и коллектора, что реализует функцию усиления. Для эффективного управления ток базы должен составлять примерно 1–5% от тока коллектора.
Коллектор собирает носители, инжектированные эмиттером и прошедшие через базу. Его напряжение определяет силу и направление тока, контролируя режим работы транзистора. Для максимальной эффективности напряжение коллектора обычно на 0,2–0,3 В выше, чем напряжение базы относительно эмиттера, чтобы обеспечить насыщение.
Рекомендуется обеспечивать надежный контакт базы для точного контроля, избегать перегрева эмиттера, так как это снижает эффективность инжекции, и поддерживать стабильное напряжение коллектора для предотвращения искажений.
Типы транзисторов и их основные отличия
Транзисторы делятся на биполярные (BJT) и полевые (FET). BJT управляются током базы, в то время как FET – напряжением на затворе.
BJT бывают двух типов: NPN и PNP. В NPN ток течёт от коллектора к эмиттеру при положительном напряжении базы, в PNP – наоборот. BJT обеспечивают высокое усиление тока, но имеют более высокое энергопотребление.
FET подразделяются на МОП-транзисторы (MOSFET) и JFET. MOSFET наиболее популярны в цифровой электронике благодаря высокому входному сопротивлению и низкому энергопотреблению. JFET проще по конструкции, но менее распространены.
Основное отличие MOSFET в канале: n-канальные работают с положительным напряжением на затворе, p-канальные – с отрицательным. MOSFET быстрее переключаются и лучше подходят для импульсных схем.
Выбор типа транзистора зависит от задачи: BJT подходят для усиления аналоговых сигналов, FET – для ключевых и высокочастотных приложений. Для низкого шума и высокой линейности предпочтительны BJT, для экономии энергии – MOSFET.
Как транзистор усиливает электрический сигнал
Транзистор работает как усилитель, используя малый входной ток для управления большим выходным током. В биполярном транзисторе ток базы, проходящий через тонкий слой полупроводника, контролирует поток носителей заряда между коллектором и эмиттером.
При подаче слабого сигнала на базу, небольшое изменение тока базы вызывает значительное изменение тока коллектора. Коэффициент усиления по току (hFE) показывает, во сколько раз ток коллектора превышает ток базы. Для типичного транзистора это значение находится в диапазоне от 20 до 300, что означает многократное усиление.
Для эффективного усиления важно обеспечить правильное напряжение смещения базы и коллектора. Смещение должно создавать тонкий активный слой, где ток базы может влиять на ток коллектора без насыщения или отсечки. Обычно база подключается через резистор, который ограничивает ток и стабилизирует работу.
При работе транзистора в активном режиме амплитуда выходного сигнала на коллекторе будет пропорционально увеличена относительно входного сигнала базы, сохраняя при этом форму волны. Важно учитывать, что частотные характеристики транзистора влияют на максимальную частоту сигнала, при которой усиление остаётся эффективным.
Переходы p-n и их влияние на работу транзистора
Толщина базы играет критическую роль: она должна быть меньше длины диффузии носителей, чтобы большинство инжектированных электронов проходили в коллектор без рекомбинации. Это повышает коэффициент усиления по току транзистора. Увеличение обратного смещения база-коллектор увеличивает ширину обеднённого слоя, снижая ёмкость перехода и ускоряя переключение.
Для оптимальной работы важно обеспечить минимальное сопротивление эмиттерного перехода и точный контроль легирования базы, чтобы сохранить баланс между скоростью переключения и усилением. Нарушение условий смещения приводит к снижению эффективности инжекции и уменьшению усиления.
Таким образом, правильное управление электрическими параметрами p-n переходов определяет ключевые характеристики транзистора: усиление, скорость переключения и стабильность работы в различных режимах.
Принцип работы транзистора в ключевом режиме
В ключевом режиме транзистор работает как электронный переключатель, полностью открывая или закрывая токопроводящий канал между коллектором и эмиттером (для биполярных транзисторов) или стоком и истоком (для полевых). Переключение происходит за счет подачи управляющего сигнала на базу или затвор.
Включение транзистора: при достаточном напряжении на базе (примерно 0,7 В для кремниевых биполярных транзисторов) происходит насыщение перехода база-эмиттер. Это приводит к максимальному току через коллектор, а напряжение на коллекторе снижается до минимального значения (обычно менее 0,2 В), что соответствует состоянию «включено».
Выключение транзистора: при отсутствии управляющего сигнала или напряжении ниже порогового база-эмиттерный переход заперт, ток коллектора практически отсутствует, а напряжение на коллекторе близко к напряжению питания, что соответствует состоянию «выключено».
Важно: в ключевом режиме избегайте работы транзистора в промежуточном активном режиме – это вызывает чрезмерный нагрев и повышенные потери. Для эффективного переключения необходимо обеспечить достаточный запас по базовому току, превышающий максимальный коллекторный ток с коэффициентом усиления.
Для повышения быстродействия ключевого режима рекомендуется использовать специальные схемы управления базой или затвором, обеспечивающие быстрое насыщение и отсечение транзистора, а также минимизировать паразитные емкости и сопротивления цепи управления.

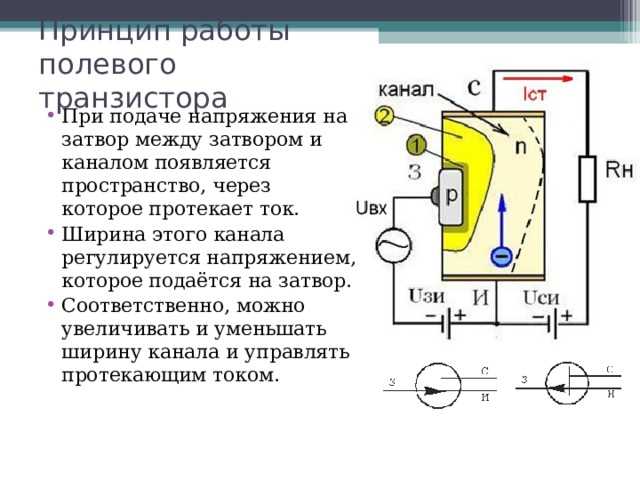

Как правильно подключить транзистор в простой цепи
- Определите тип транзистора – n-p-n или p-n-p. Для n-p-n ток базы должен подаваться положительным напряжением относительно эмиттера, для p-n-p – отрицательным.
- Подключите эмиттер к общему проводу (земле) в цепи для n-p-n или к положительному напряжению для p-n-p.
- Базу подключайте через резистор к управляющему сигналу. Значение резистора подбирается для ограничения тока базы, обычно 1–10 кОм, чтобы избежать повреждения транзистора.
Пример подключения n-p-n транзистора в цепи с лампочкой 12 В:
- Эмиттер к минусу питания.
- База через резистор 4.7 кОм к управляющему сигналу (например, от микроконтроллера).
Перед подачей напряжения убедитесь, что напряжение базы не превышает 0.7 В для кремниевого транзистора и что ток базы ограничен резистором. Проверьте, чтобы нагрузка не превышала максимальный ток коллектора, указанный в техническом паспорте транзистора.
Типичные ошибки при работе с транзисторами и способы их избежать
Неверный подбор коэффициента усиления (hFE) часто приводит к нестабильной работе схемы. Использование транзистора с hFE значительно ниже требуемого вызывает недостаточный ток на выходе, а слишком высокий – перегрузку. Рекомендуется тестировать транзистор мультиметром или специализированным прибором перед монтажом.
Перегрев – частая причина выхода транзисторов из строя. Рабочая температура кристалла обычно не должна превышать 150°C. Для мощных транзисторов обязательно применяйте радиаторы и проверяйте тепловой контакт. Используйте теплопроводящую пасту и размещайте транзистор так, чтобы обеспечить вентиляцию.
Ошибки при расчёте базового резистора влияют на ток базы и, как следствие, на режим работы транзистора. Недостаточное сопротивление приводит к избыточному току и перегреву, слишком большое – к слабому переключению. Расчёт следует проводить по формуле: Rb = (Uупр — Ube) / Ib, где Uупр – напряжение управления, Ube ≈ 0.7 В, Ib – необходимый ток базы.
Игнорирование максимальных параметров напряжения и тока, указанных в datasheet, часто вызывает пробой переходов. Например, для распространенного транзистора 2N2222 максимально допустимый коллекторный ток составляет около 800 мА. Необходимо выбирать элемент с запасом по параметрам минимум 20–30%.
Не соблюдение правильной полярности питания приводит к обратному смещению переходов, что нарушает работу и приводит к повреждению. Обязательно проверяйте схему на наличие ошибок подключения перед подачей питания.
Вопрос-ответ:
Как транзистор управляет током в электрической цепи?
Транзистор действует как переключатель или усилитель. Небольшой ток или напряжение на его управляющем выводе изменяют поток тока между двумя другими выводами. Таким образом, он регулирует подачу тока, позволяя усиливать сигналы или переключать цепь с одного состояния в другое.
Почему транзистор называют полупроводниковым прибором?
Потому что внутри него используются материалы, которые проводят электричество не так хорошо, как металлы, но лучше, чем изоляторы. Эти материалы, например кремний, способны изменять свои проводящие свойства под воздействием электрического сигнала, что и позволяет транзистору работать.
Какие бывают основные типы транзисторов и чем они отличаются?
Существуют два главных типа: биполярные и полевые транзисторы. Биполярные используют как электроны, так и «дырки» для передачи тока, их удобно применять для усиления сигналов. Полевые транзисторы управляются напряжением на затворе и часто применяются в схемах с низким энергопотреблением.
Что происходит внутри транзистора, когда на его управляющий вывод подается сигнал?
Сигнал изменяет количество носителей заряда в полупроводниковом материале. В биполярном транзисторе это увеличивает поток электронов или дырок через базу, позволяя основному току течь между коллектором и эмиттером. В полевом транзисторе напряжение на затворе создает канал для тока между истоком и стоком.
Почему транзисторы заменили вакуумные лампы в электронике?
Транзисторы намного меньше, долговечнее и потребляют меньше энергии по сравнению с вакуумными лампами. Они устойчивы к механическим повреждениям и быстро включаются и выключаются, что сделало их более удобными для использования в современных устройствах.
Как транзистор управляет током между его выводами?
Транзистор контролирует поток электрического тока между двумя выводами — коллектором и эмиттером — с помощью небольшого сигнала, подаваемого на третий вывод, базу. Небольшое изменение тока на базе позволяет значительно изменять ток через коллектор и эмиттер, что делает транзистор удобным для усиления или переключения сигналов.
