Алюминиевые банки от напитков состоят преимущественно из алюминия марки 3104-H19. Этот сплав содержит около 1% марганца и 1% магния, что придаёт банкам прочность при минимальной толщине стенок. Температура плавления такого алюминия составляет примерно 660 °C, поэтому бытовые методы должны обеспечивать устойчивый и контролируемый нагрев выше этой отметки.

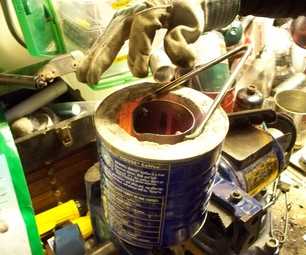

Для расплавления банок в домашних условиях потребуется самодельная плавильная печь, работающая на пропане. Наиболее простой и эффективный способ – использование мини-печи из жаростойкой стали или кирпича с изоляцией из керамической ваты. В качестве горелки подойдёт газовая с соплом диаметром 1–2 мм. Она должна быть подключена к стандартному баллону с пропаном через редуктор с возможностью регулировки давления.
Перед плавкой банки необходимо тщательно очистить от краски и остатков напитков. Краска при сгорании выделяет токсичные вещества, особенно при неполном сгорании. Наилучший способ удаления – выжечь банки на открытом огне или в духовке при температуре выше 400 °C до полного обугливания покрытия, после чего остатки легко удаляются металлической щёткой.
Во избежание окисления расплава алюминия рекомендуется использовать флюс – сухую смесь на основе хлорида натрия и калия. Добавление соли помогает отделить примеси и улучшает качество слитка. Готовый расплав можно заливать в графитовую или стальную форму. Полное охлаждение происходит в течение 20–30 минут, после чего полученный слиток пригоден для дальнейшей обработки или переплавки.
Какие инструменты и материалы нужны для плавки алюминия дома
Плавильная печь (мини-горн): оптимальный вариант – самодельный мини-горн на пропане. Температура плавления алюминия – около 660 °C, поэтому простая костровая яма не подходит. Используют шамотные кирпичи или перлит с цементом для изготовления корпуса, а в качестве топлива – пропановую горелку с редуктором.
Тигель: емкость, в которой будет плавиться алюминий. Подходящий материал – графит или жаропрочная сталь (например, кусок газового баллона). Алюминий вступает в реакцию с некоторыми металлами, поэтому обычные кастрюли использовать нельзя.
Защитное снаряжение: толстые термостойкие перчатки, сварочная маска или очки, плотная одежда из хлопка. Расплавленный алюминий легко вызывает ожоги, а его пары – токсичны при вдыхании.
Клещи или щипцы: необходимы для захвата тигля и переливания расплава в форму. Инструмент должен выдерживать высокую температуру и обеспечивать надежный захват.
Формы для литья: чаще используют формы из сухого песка, стали или графита. Алюминий нельзя лить в сырые формы – возможен выброс пара и ожог.
Алюминиевые банки: предварительно очищаются от краски и грязи, поскольку мусор и краска образуют шлак и ухудшают качество сплава. Оптимально использовать прессованные банки или куски литого алюминия.
Флюс: помогает удалить примеси и снизить образование шлака. В домашних условиях используют соль (смесь NaCl и KCl) или специальные плавиковые смеси.
Место работы: открытая площадка с хорошей вентиляцией. Плавка в помещении запрещена из-за риска отравления и пожара.
Как подготовить алюминиевые банки перед плавкой
Правильная подготовка алюминиевых банок значительно упрощает процесс плавки и улучшает качество полученного металла. Ниже приведён пошаговый порядок действий.
- Соберите только чистые банки из-под напитков. Исключите банки с внутренним пластиковым покрытием, лакировкой или краской, которые трудно удалить при плавке.
- Полностью удалите этикетки и следы клея. Используйте горячую воду и металлическую щётку для удаления остатков клея, особенно с импортных банок.
- Промойте банки водой с моющим средством. Остатки сахара или сока могут вызвать копчение и ухудшить состав сплава.
- Тщательно высушите. Даже небольшое количество влаги может вызвать резкое испарение и разбрызгивание металла при плавке.
- Сожмите каждую банку до плоского состояния. Это экономит место в плавильном тигле и ускоряет процесс загрузки.
- Отсортируйте и удалите посторонние материалы: стальные кольца, крышки, пластиковые элементы. Используйте магнит для проверки – алюминий не магнитится.
Чем тщательнее подготовлены банки, тем меньше примесей в готовом слитке и выше эффективность плавки.

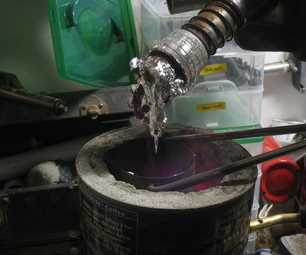

Как собрать простую самодельную мини-печь для алюминия
Для плавки алюминия в домашних условиях необходима печь, способная развивать температуру не менее 660 °C. Ниже приведены конкретные шаги по сборке мини-печи из доступных материалов.
- Корпус: Используется пустое стальное ведро объёмом 10–15 литров. Его стенки выдерживают высокую температуру и служат внешним кожухом.
- Теплоизоляция: Внутри ведро обкладывается огнеупорной смесью: 3 части перлита, 1 часть портландцемента, 1 часть глины и немного воды. Смесь тщательно утрамбовывается и оставляется на 3–4 дня для сушки.
- Тигель: В качестве тигля подойдёт старый чугунный ковш, толстостенная стальная банка или керамический тигель, устойчивый к термоудару.
- Крышка: Изготавливается из огнеупорной смеси, залитой в форму от той же крышки ведра. В центре делается отверстие диаметром 5–6 см для подачи пламени.
Для подачи тепла используется пропановая горелка с баллоном:
- Сбоку ведра, на уровне основания тигля, просверливается отверстие диаметром под сопло горелки (обычно 2–3 см).
- Горелка устанавливается так, чтобы пламя направлялось по спирали вокруг тигля, обеспечивая равномерный нагрев.
Важно:
- Не используйте открытое пламя без системы вентиляции – выделяются вредные пары.
- После затвердевания смеси необходимо прокалить печь: разогревать её постепенно, начиная с 200 °C и доводя до полной температуры за несколько часов.
- Носите защитную одежду, кожаные перчатки и щиток – расплавленный алюминий опасен при контакте с влагой и кожей.
Чем топить мини-печь: выбор топлива и методы розжига
Для плавки алюминия в домашних условиях необходима температура около 660 °C. Оптимальное топливо – древесный уголь, так как он легко доступен, даёт стабильную температуру до 1100 °C и не требует сложной подачи воздуха. Используйте только сухой, хорошо прокалённый уголь: он меньше дымит и быстрее выходит на рабочую температуру.
Альтернативный вариант – коксовый уголь, дающий температуру выше 1200 °C. Он подходит для плавки больших объёмов, но требует подачи воздуха с помощью воздуходувки. Газовые горелки на пропане – ещё один эффективный вариант. Пропан позволяет точно контролировать подачу тепла, однако потребует герметичной печи и форсунки с узконаправленным пламенем.
Для розжига древесного угля используйте древесные щепки, бумагу или парафиновые кубики. Избегайте жидкости для розжига: она может загрязнить расплав и дать опасное пламя. Лучше всего разжечь уголь в нижней части печи и подать воздух с помощью ручного или электрического воздуходувного устройства, ускоряя выход на нужную температуру.
Нельзя использовать бытовой мусор, пластиковые изделия или влажные дрова – они снижают температуру, выделяют вредные вещества и оставляют золу, засоряющую тигель.

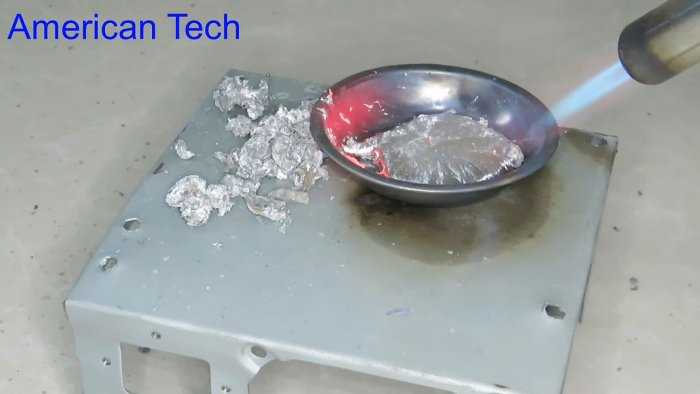

Как контролировать температуру плавления алюминия
Температура плавления алюминия составляет 660,3 °C. Для точного контроля этого параметра необходим термопарный термометр типа K с пределом измерения до 1000 °C и цифровым дисплеем. Устанавливать его нужно так, чтобы зонд находился вблизи расплавляемого материала, не касаясь стенок тигля.
Простейшие методы, такие как визуальная оценка цвета пламени, недостаточно точны. Алюминий не меняет цвет при нагревании, в отличие от стали, поэтому полагаться на внешний вид нельзя. Без термометра контролировать процесс качественно невозможно.
Чтобы не перегреть алюминий, ограничьте подачу топлива, когда температура приближается к 650 °C. Используйте тигель из графита или нержавеющей стали, так как они выдерживают высокую температуру и не взаимодействуют с расплавом.
При использовании самодельной печи с пропановым или угольным топливом, контролируйте подачу воздуха. Избыточный кислород вызывает окисление, снижая качество металла. Уменьшайте доступ кислорода, закрывая топку крышкой с отверстием для выхода газов.
После достижения температуры около 660 °C, алюминий начинает размягчаться и полностью переходит в жидкое состояние. Чтобы избежать перегрева выше 750 °C, отключите горелку сразу после начала плавления и поддерживайте остаточное тепло для завершения процесса.

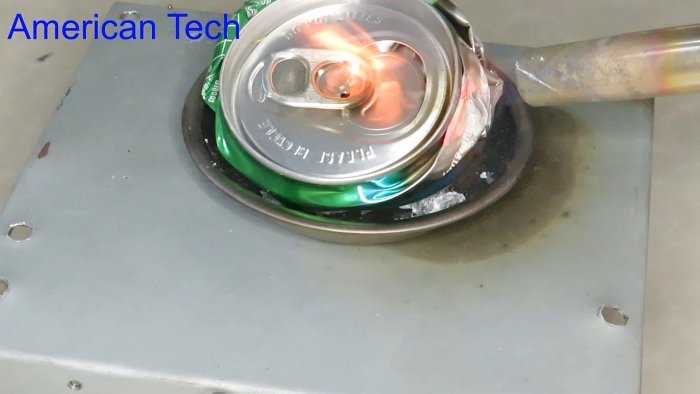

Как безопасно заливать расплавленный алюминий в форму
Перед заливкой убедитесь, что форма сухая и свободна от остатков влаги – капля воды при контакте с расплавом вызовет взрыв брызг. Используйте формы из огнеупорных материалов, например, графита или специализированной глины, выдерживающей температуру выше 700°C.
Наденьте защитные перчатки из кожзаменителя с термостойким покрытием, плотные длинные рукава и очки с боковой защитой. Работайте на открытом воздухе или в хорошо проветриваемом помещении, чтобы избежать скопления паров алюминия и продуктов горения.
Залив расплавленного алюминия ведите медленно и равномерно, не наливайте излишне быстро, чтобы предотвратить образование воздушных пузырей и всплесков. Держите ковш на уровне чуть выше формы и старайтесь направлять поток по стенке, а не в центр.
Для контроля температуры используйте пирометр или термостойкий термометр. Оптимальная температура заливки – 650–700°C. При более высокой алюминий станет чрезмерно жидким, увеличивая риск разбрызгивания и дефектов отливки.
После заливки оставьте отливку в форме до полного охлаждения без резких движений, чтобы избежать трещин и деформаций. Никогда не пытайтесь ускорить процесс водой или холодным воздухом – это приведет к повреждениям металла.

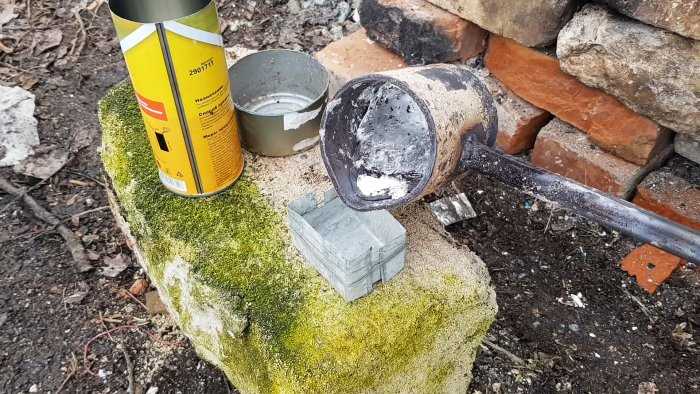

Что делать с образовавшимся шлаком и остатками после плавки
После плавки алюминиевых банок на поверхности расплава образуется шлак – смесь окислов, окалины и загрязнений. Его нужно аккуратно удалить для получения качественного металла. Используйте металлическую или жаропрочную ложку, чтобы снять шлак с поверхности, пока расплав не остыл. Делайте это быстро, чтобы не допустить повторного окисления.
Остатки шлака собирайте в отдельную ёмкость из негорючего материала. Ни в коем случае не выбрасывайте их в бытовой мусор или в землю – окислы алюминия токсичны при длительном воздействии и могут загрязнять окружающую среду.
Шлак нельзя снова переплавлять с алюминием, так как он содержит примеси, ухудшающие качество сплава. Его можно сдавать в специализированные пункты приёма металлолома, где проводят переработку промышленных отходов, либо утилизировать через службы экологической утилизации.
После удаления шлака остатки алюминиевых банок и нерасплавленные частицы рекомендуется измельчить и хранить отдельно для последующей переработки. Это позволит минимизировать отходы и повысить эффективность повторного плавления.
Следите за чистотой рабочего места: регулярно удаляйте пыль и мелкие частицы шлака с поверхности печи и инструментов, чтобы предотвратить загрязнение следующей партии металла.
Вопрос-ответ:
Можно ли расплавить алюминиевые банки дома без специального оборудования?
Расплавить алюминиевые банки в домашних условиях возможно, но для этого потребуется источник сильного тепла, например, газовая горелка или паяльная лампа. Температура плавления алюминия около 660°C, поэтому обычная плита не подойдет. Важно обеспечить хорошую вентиляцию и соблюдать технику безопасности, так как расплавленный металл очень горячий и может вызвать ожоги или пожар.
Какие меры безопасности нужно соблюдать при плавке алюминиевых банок в домашних условиях?
Перед началом работы нужно подготовить защитные средства: толстые перчатки, очки и одежду из негорючего материала. Помещение должно быть хорошо проветриваемым, чтобы избежать накопления вредных паров. Нельзя оставлять расплавленный металл без присмотра, а также стоит держать под рукой огнетушитель. Кроме того, рекомендуется использовать специальную форму для заливки расплавленного алюминия, чтобы избежать разливов и ожогов.
Какую температуру нужно достичь, чтобы алюминиевые банки полностью расплавились?
Алюминий плавится при температуре около 660 градусов Цельсия. Чтобы расплавить алюминиевые банки, необходимо нагреть их выше этой температуры. При использовании горелки важно контролировать равномерность нагрева, чтобы металл не перегрелся и не начал гореть. Для более точного контроля иногда применяют термопары или специальные термометры, выдерживающие высокие температуры.
Какие инструменты и материалы нужны для плавки алюминиевых банок дома?
Основные инструменты — это источник сильного тепла (газовая горелка, паяльная лампа, кузнечный горн), огнеупорная емкость для плавления (например, тигель из графита или огнеупорного кирпича), щипцы для работы с горячим металлом и защитное снаряжение (перчатки, очки, спецодежда). Также полезно иметь форму для отливки расплавленного алюминия и место с хорошей вентиляцией, чтобы безопасно проводить процесс.
Загрузка...
