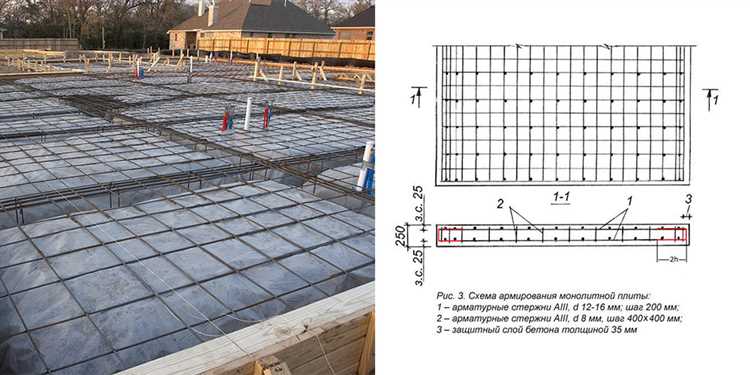

Армирование монолитной плиты перекрытия – ключевой этап проектирования, напрямую влияющий на прочность, жесткость и эксплуатационный ресурс конструкции. Правильный расчет количества и диаметра арматуры позволяет избежать перерасхода материалов и гарантирует безопасность здания при нормативных нагрузках. Основное внимание при расчете уделяется типу плиты (сплошная, ребристая), пролётам, нагрузке на перекрытие и марке бетона.
Для жилого строительства с характерной равномерной нагрузкой 400–500 кг/м² чаще всего используется сетка из арматуры класса A500C диаметром 10–12 мм. Расстояние между стержнями – от 150 до 200 мм в обоих направлениях. При этом необходимо учитывать не только рабочую, но и распределительную арматуру, а также защитный слой бетона, минимально составляющий 20 мм для внутренних конструкций.
При расчете арматурного каркаса важно соблюдать условия прочности по моменту, прогибу и ширине раскрытия трещин. Для плит до 4 м в пролёте допускается использование однопролетной схемы армирования. В случаях превышения этой величины необходимо усиление в центральной части и вдоль опор. Дополнительные стержни закладываются в зонах наибольших изгибающих моментов с шагом до 100 мм.
Расчетное количество арматуры на 1 м² плиты в стандартных условиях – около 8–12 кг. При проектировании с учётом снеговой и полезной нагрузки в регионах с повышенными требованиями этот показатель может возрасти до 14–16 кг/м². Окончательный расчет должен выполняться на основании СП 52-101-2003 и с применением программных комплексов, обеспечивающих проверку по предельным состояниям.

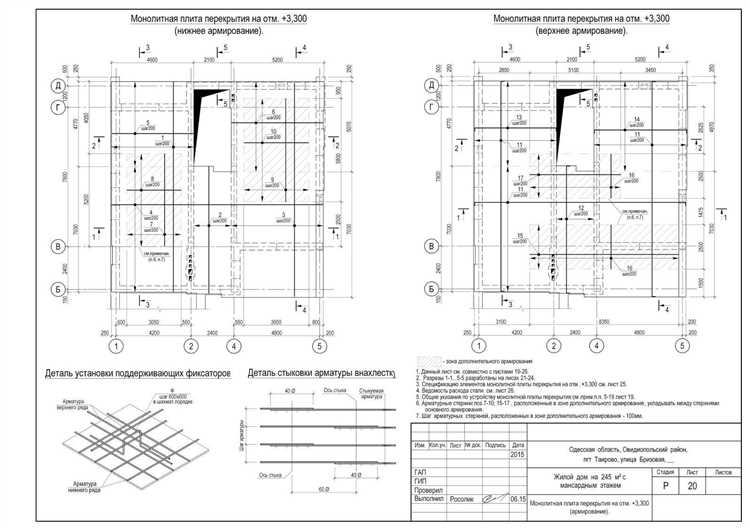

Как определить шаг укладки арматуры в плите перекрытия
Шаг укладки арматуры зависит от расчетной нагрузки, типа помещения, марки бетона и пролета плиты. Основная цель – обеспечить равномерное распределение усилий и предотвратить образование трещин.
- Для жилых зданий с обычной нагрузкой (до 400 кг/м²) оптимальный шаг составляет 150–200 мм.
- При увеличении нагрузки до 600 кг/м² рекомендуется уменьшить шаг до 100–150 мм.
- При пролете более 4 метров шаг снижают до 100 мм в зонах наибольшего изгиба (в средней части пролета).
Для расчета шага следует учитывать диаметр стержней:
- Минимальный шаг – не менее 1,5 диаметра арматуры, но не менее 50 мм.
- Максимальный шаг – не более 200 мм при использовании стержней диаметром до 12 мм, и не более 300 мм при диаметре от 14 мм и выше.
Шаг рассчитывается с учетом равномерного распределения арматуры на всей площади. Пример: при использовании стержней Ø12 мм и шаге 150 мм на 1 м ширины требуется 6,67 стержня.
Для нижнего пояса рабочей арматуры шаг назначается чаще, чем для верхнего, особенно при нагрузках от мебели, перегородок или техники. В местах опирания перекрытия шаг может уменьшаться на 20–30% для усиления краевых зон.
Контроль: шаг проверяется рулеткой перед бетонированием, допустимое отклонение – не более ±10 мм.

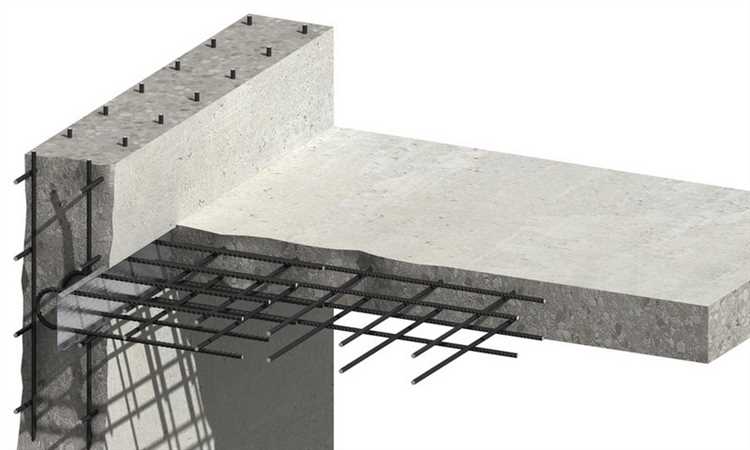

Минимальный и максимальный диаметр арматуры для плиты перекрытия
Для монолитной плиты перекрытия минимальный диаметр рабочей арматуры определяется по СП 63.13330.2018. В жилых и общественных зданиях при обычных нагрузках он должен составлять не менее 10 мм при шаге стержней до 200 мм. Для плит с пролетом более 3 м и/или повышенной нагрузкой допускается использование диаметров 12–14 мм.
Максимальный диаметр зависит от толщины плиты. Согласно нормативам, он не должен превышать 1/8 от толщины плиты. Например, при толщине 200 мм максимальный диаметр стержней не должен превышать 25 мм. Превышение этого значения может привести к затруднению укладки бетона и образованию пустот.
Для распределительной (второстепенной) арматуры допустим диаметр не менее 6 мм, однако в практике применяются прутки 8–10 мм, чтобы обеспечить достаточную жёсткость каркаса при монтаже и бетонировании.
При выборе сечения следует учитывать шаг арматуры и расчетную нагрузку. Часто используется диаметр 12 мм при шаге 150–200 мм как оптимальное решение для плит толщиной 180–220 мм с равномерной нагрузкой до 500 кг/м².
Превышение рекомендуемых значений увеличивает вес конструкции, усложняет армирование и может привести к перерасходу материалов без прироста несущей способности. Недостаточный диаметр снижает прочность и долговечность плиты.

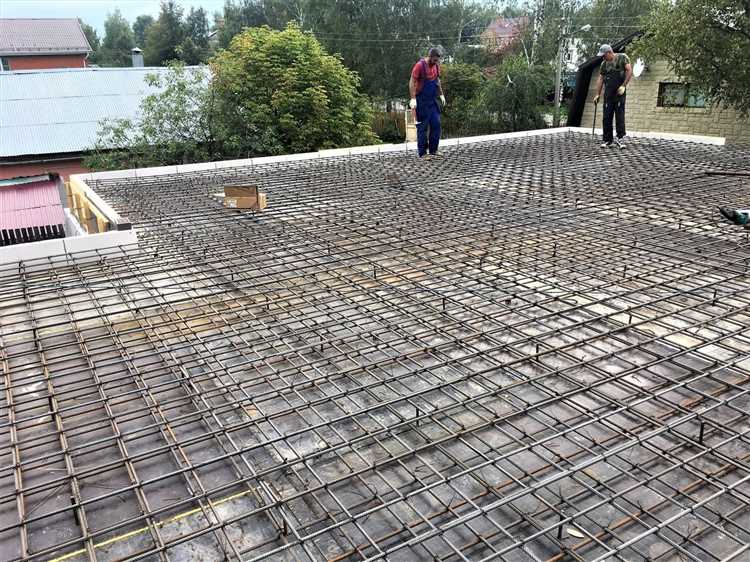

Расчет количества арматуры на квадратный метр плиты
При армировании монолитной плиты перекрытия основное внимание уделяется шагу укладки прутков и их диаметру. Для стандартной жилой плиты толщиной 200 мм рекомендуется использовать арматуру класса A500 диаметром 12 мм. Расчет производится исходя из двух слоев армирования – верхнего и нижнего.
При шаге укладки арматуры 200 мм в одном слое потребуется 5 прутков на метр. С учетом двух направлений (продольного и поперечного) – всего 10 прутков на один слой, то есть 20 прутков на м² при двухслойном армировании. Длина одного прутка принимается равной одному метру – как сторона квадратного метра.
Итоговая длина арматуры на 1 м²: 20 погонных метров. Масса одного погонного метра арматуры диаметром 12 мм – 0,888 кг. Таким образом, общий вес арматуры на квадратный метр составляет около 17,76 кг.
Для облегчения расчета можно использовать формулу: 1000 / шаг × 2 направления × 2 слоя = количество погонных метров арматуры на м². При шаге 200 мм формула даёт: 1000 / 200 × 2 × 2 = 20 м/м².
Если шаг уменьшается до 150 мм, количество арматуры увеличивается до 26,7 м/м², а масса – до 23,7 кг/м². Увеличение диаметра прутка также увеличивает общий вес, что необходимо учитывать при расчёте нагрузки на перекрытие и транспортировке материала.
Определение длины и количества стержней с учетом нахлеста
При расчете арматуры для монолитной плиты перекрытия необходимо учитывать не только размеры плиты, но и длину нахлеста стержней. Для продольной рабочей арматуры нахлест обязателен при стыковке стержней, так как плита часто превышает стандартную длину проката – 11,7 м.
Длина нахлеста определяется исходя из класса бетона и диаметра стержня. Для арматуры A500 диаметром до 20 мм в бетоне класса не ниже B25 минимальная длина нахлеста составляет 40 диаметров стержня. Например, для арматуры Ø12 мм: 12 × 40 = 480 мм.
Чтобы рассчитать количество стержней с учетом нахлеста, определяют полную длину армирования и добавляют к каждому стыку нахлест. Допустим, длина пролета 8 м, используется арматура длиной 6 м, требуется минимум два стержня в линии с одним нахлестом. Общая длина: 6 м + (8 м – 6 м + 0,48 м) = 8,48 м. С учетом запасов – округляется до 8,6 м на одну линию армирования.
При шаге армирования 200 мм на пролет 6 м потребуется 31 стержень (6000 ÷ 200 + 1). Если плита шириной 4 м, таких линий в плите – 21 (4000 ÷ 200 + 1). Общее количество: 31 × 21 = 651 стержень. Учитывая нахлест и отходы, рекомендуется увеличить закупку на 5–7%.
При двухслойной армированной сетке расчет выполняется отдельно для каждого слоя, с учетом направления армирования и возможных смещений нахлестов по высоте.
Как учитывать нагрузки при выборе сечения арматуры
Для жилого здания временная нагрузка на перекрытие обычно составляет 200 кг/м², а для общественных помещений – до 400 кг/м². Собственный вес монолитной плиты рассчитывается по плотности бетона – примерно 2500 кг/м³ при толщине 200 мм дает нагрузку около 500 кг/м².
Общая расчетная нагрузка складывается из суммы нормативных нагрузок с учетом коэффициентов надежности и сочетаний. Для основного сочетания используется коэффициент надежности по нагрузке γf = 1.3 для постоянной и 1.5 для временной нагрузки.
Момент изгиба вычисляется по формуле: M = ql²/8 для равномерно распределенной нагрузки, где q – приведенная расчетная нагрузка, l – пролет плиты. Например, при q = 1000 кг/м² и l = 4 м, изгибающий момент составит 2 т·м.
Сечение арматуры подбирается по расчетному моменту с учетом класса арматуры (например, А500). Требуемая площадь определяется по формуле: As = M / (Rs · z), где Rs – расчетное сопротивление арматуры (для А500 ≈ 435 МПа), z – плечо внутренней силы (примерно 0.9 от высоты сечения).
При плите толщиной 200 мм и высоте сжатой зоны бетона около 30 мм, z ≈ 170 мм. Подставляя значения: As = 2·10⁶ / (435·170) ≈ 26.7 см² на метр ширины. Это соответствует, например, 5 стержням диаметром 12 мм на метр (1 стержень ∅12 мм ≈ 1.13 см²).
Рекомендация: при высоких нагрузках использовать двойную сетку и арматуру диаметром не менее 12 мм. Учитывайте требования к минимальному защитному слою и шагу стержней (не более 200 мм).

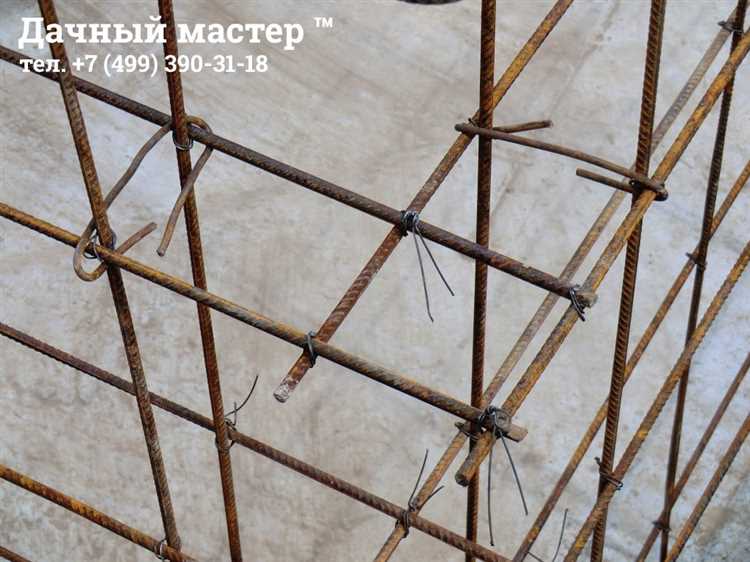

Требования к защитному слою бетона для арматуры
Защитный слой бетона для арматуры должен обеспечивать надежную защиту от коррозии и сохранять несущую способность конструкции. Минимальная толщина защитного слоя зависит от условий эксплуатации и вида конструкции. Для монолитных плит перекрытия в нормальных условиях эксплуатации минимальный защитный слой принимается не менее 20 мм.
При повышенной влажности, воздействии агрессивных сред или прямом контакте с грунтом толщина защитного слоя увеличивается до 30 мм и более. Для плит, эксплуатируемых в условиях морозного пучения или повышенной химической активности среды, рекомендуется увеличить защитный слой до 35 мм.
Толщина защитного слоя контролируется на этапе укладки арматуры с помощью специальных дистанционных элементов (подкладок) из пластика или бетона. Превышение минимальной толщины более чем на 5 мм нецелесообразно, так как снижает эффективность армирования и увеличивает расход материалов.
Качество бетона защитного слоя должно соответствовать классу прочности не ниже В15, с низкой водопроницаемостью и морозостойкостью не ниже F100. Поверхность защитного слоя должна быть плотной и без трещин для предотвращения проникновения влаги к арматуре.
Особое внимание уделяется устройству защитного слоя на торцах и ребрах плиты, где вероятность повреждения покрытия выше. В этих зонах толщина защитного слоя должна превышать минимальную на 5–10 мм и обеспечиваться дополнительной тщательной уплотненностью бетона.

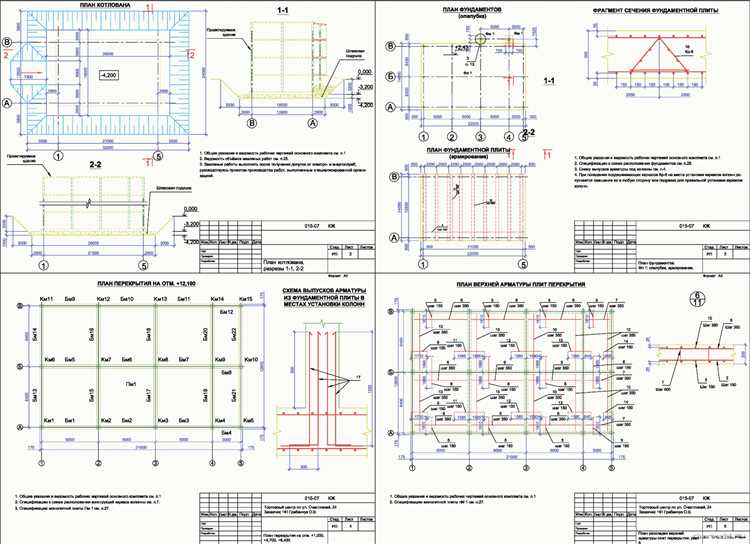

Особенности расчета арматуры в местах опирания и проемов
В местах опирания монолитной плиты нагрузка концентрируется, что требует усиления арматуры для предотвращения местных разрушений. Для учета изгибающего момента на опоре используется увеличение площади продольной арматуры минимум на 15-25% по сравнению с основным расчетом плиты. Дополнительно вводятся хомуты или сварные каркасы для восприятия поперечных сил и предотвращения растрескивания бетона.
При расчетах важно учитывать длину рабочей зоны усиления – она должна составлять не менее 0,5 метра от линии опирания по обе стороны. Высота усиленного армирования выбирается с учетом толщины плиты и расположения основной арматуры, обычно это верхний пояс плиты с шагом стержней 100-150 мм.
В проемах нагрузка перераспределяется, вызывая концентрацию усилий на гранях проема. Для компенсации этих напряжений вокруг проема размещается рамное армирование, формирующее замкнутый контур. Продольная арматура усиливается по периметру проема на 20-30%, а по углам устанавливаются дополнительные угловые стержни для снижения риска образования трещин и местных пластических деформаций.
Важным моментом является правильное заделывание арматурных стержней в плите у опор и проемов: длина заделки должна соответствовать нормативам, обычно не менее 40 диаметров стержня. Это обеспечивает передачу усилий и исключает скользящую деформацию стыков.
Для предотвращения усталостных разрушений в местах переходов усилий рекомендуются сварные каркасы или вязальная проволока с шагом не более 150 мм, а также применение арматуры с повышенной коррозионной стойкостью, особенно в условиях агрессивной среды.
Вопрос-ответ:
Как определить количество арматуры для монолитной плиты перекрытия?
Для расчёта арматуры нужно учитывать геометрические параметры плиты (толщину, длину и ширину), нагрузки, которые она будет нести, и класс бетона. Обычно рассчитывается основное и распределительное армирование, учитывается шаг арматурных стержней и диаметр. В проектной документации прописываются все параметры, после чего определяется общая длина арматуры и количество прутков для каждой сетки.
Какие виды арматуры применяются для армирования монолитных плит?
Чаще всего используются горячекатаные стальные прутки периодического профиля. Для основной нагрузки применяют арматуру с большим диаметром — обычно 12-16 мм, а для распределительной сетки — более тонкие прутья, например 6-10 мм. В некоторых случаях применяют стеклопластиковую арматуру, но её использование ограничено специфическими требованиями и не столь распространено.
Как влияет шаг укладки арматуры на прочность плиты?
Шаг арматуры — расстояние между соседними стержнями — напрямую влияет на равномерность распределения нагрузок и жесткость конструкции. Меньший шаг повышает прочность и снижает вероятность образования трещин, однако увеличивает расход металла и стоимость. Оптимальный шаг выбирается на основе расчетных нагрузок и требований проекта, обычно от 100 до 300 мм.
Почему важно учитывать диаметр арматурных прутков при расчёте?
Диаметр стержней определяет несущую способность и жесткость армированной плиты. Больший диаметр повышает прочность, но уменьшает количество прутков в сетке. Небольшие диаметры лучше подходят для распределительной арматуры, обеспечивая равномерное распределение напряжений. Правильный выбор диаметра — баланс между прочностью и экономичностью конструкции.
Какие ошибки чаще всего допускают при расчёте арматуры для монолитных плит?
Распространенные ошибки включают неправильный выбор диаметра или шага арматуры, недооценку нагрузок, отсутствие учета защитного слоя бетона и пренебрежение требованиями нормативов. Иногда игнорируют особенности геометрии плиты и местные условия эксплуатации. Это может привести к снижению долговечности, появлению трещин и даже разрушению конструкции.
Как определить необходимое количество арматуры для монолитной плиты перекрытия?
Для расчёта арматуры в монолитной плите перекрытия учитывают нагрузки, размеры плиты и её толщину. В первую очередь рассчитывается несущая способность, исходя из проектных нагрузок (постоянных и временных). Затем определяется шаг и диаметр арматурных стержней, исходя из требований по прочности и жёсткости конструкции. Важно правильно учесть распределение усилий по плите, чтобы армирование было равномерным и соответствовало нормам. Обычно расчёт ведут с использованием нормативных документов и формул, которые позволяют определить площадь сечения арматуры для продольного и поперечного армирования.
