Как рассчитать давление воды из бочки самотеком

Давление воды в системе самотека напрямую зависит от высоты столба жидкости. При стандартных условиях (плотность воды 1000 кг/м³, ускорение свободного падения 9,81 м/с²) давление на выходе можно рассчитать по формуле P = ρgh, где ρ – плотность воды, g – ускорение свободного падения, h – высота уровня воды над точкой слива. Так, при высоте 1 метр давление составит около 0,098 атм или 9,81 кПа.

Результирующее давление определяет скорость потока, но не учитывает потери на трение и сопротивление в трубопроводе. При использовании шланга длиной 5 метров с внутренним диаметром 20 мм потери давления могут достигать 15–25% от расчетного, особенно при наличии изгибов или соединений. Для минимизации потерь рекомендуется использовать трубки с гладкой внутренней поверхностью и как можно более прямой конфигурацией.

Если бочка расположена на высоте 2 метров, давление на выходе составит примерно 0,196 атм (19,62 кПа). Этого достаточно для капельного полива или медленного наполнения емкостей. При этом важно учитывать, что по мере опустошения бочки давление уменьшается пропорционально уровню воды. Для стабильного напора необходим либо регулируемый клапан, либо установка дополнительного напорного бака.

Расчёт давления воды из бочки при самотеке

Статическое давление определяется выражением P = ρ·g·h, где ρ ≈ 1000 кг/м³, g = 9,81 м/с², h – вертикальная разность уровней (м). Для практических задач удобно: P_кПа ≈ 0,981·h_м ≈ 0,00981·h_см.

Пример: при h = 1,5 м давление составит 9,81 × 1,5 ≈ 14,7 кПа; это позволяет получить расход ≈ 5 л/мин через шланг ½″ при минимальных потерях.

Ключевые рекомендации:

• Вертикаль, а не длина трассы. Считайте только разницу высот между зеркалом воды и точкой выхода; изгибы шланга давления не добавляют.

• Запас на падение уровня. Каждые 10 см просадки воды уменьшают давление на 0,981 кПа, поэтому ставьте бочку выше расчётного минимума.

• Учёт потерь. Фильтр + шаровый кран создают суммарное сопротивление ≈ 0,2 кПа; добавляйте его к требуемому P.

• Диаметр трубопровода. Для расхода > 3 л/мин используйте Ø ≥ 13 мм; узкие трубки удваивают гидравлические потери на каждом метре.

• Подъём при недостатке напора. Если расчётное давление превышает естественное, поднимите бочку на подиум (1 м высоты даёт +9,81 кПа) или подключите насос.

Использование формулы Торричелли для базового давления

Формула Торричелли позволяет определить скорость истечения воды из отверстия в бочке под действием силы тяжести. Это ключевой шаг для расчёта давления воды при самотёке.

Исходная формула имеет вид:

v = √(2gh)

v – скорость истечения жидкости (м/с)
g – ускорение свободного падения (9,81 м/с²)
h – высота столба воды над отверстием (м)

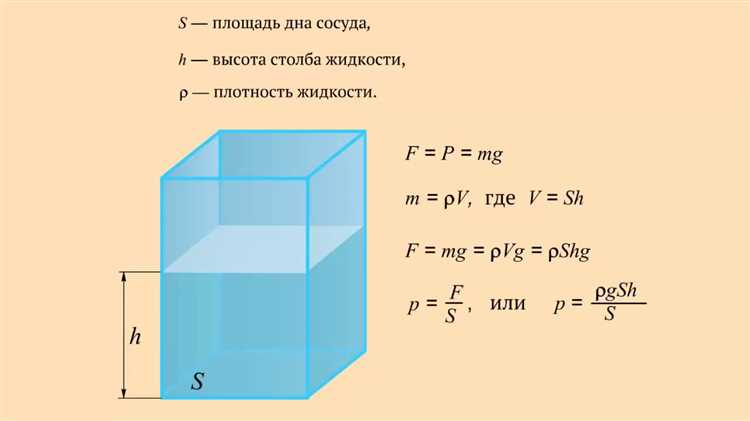

Чтобы вычислить базовое гидростатическое давление, используют связь между давлением и глубиной:

P = ρgh

P – давление у выхода (Па)
ρ – плотность воды (приблизительно 1000 кг/м³)
h – глубина от поверхности воды до точки выхода (м)

Рассмотрим пример: при уровне воды в бочке 1,5 м, давление на выходе составит:

P = 1000 × 9,81 × 1,5 = 14 715 Па

Это эквивалентно примерно 0,147 бар, чего достаточно для полива или медленного наполнения емкостей. При увеличении высоты h в 2 раза давление возрастает пропорционально.

Определите фактическую высоту столба воды от уровня до отверстия.
Подставьте значение в формулу P = ρgh для мгновенного расчёта давления.
Используйте v = √(2gh), если необходимо определить скорость потока.

Формула Торричелли применима, если отсутствует значительное сопротивление потоку (например, из-за длинных труб). Для практического расчёта давления перед участками с трением следует учитывать дополнительные потери, которые формула не учитывает.

Определение фактической высоты столба воды

Шаг 1. Фиксация нулевого уровня. За отметку «0» примите ось выпускного патрубка либо нижнюю кромку трубы, поскольку именно в этой точке рассчитывается давление.

Шаг 2. Вертикальное измерение. Прикрепите рулетку строго вертикально к стенке резервуара и снимите расстояние от нуля до свободной поверхности. Измерение под углом даёт систематическую погрешность 3–5 % при наклоне всего 10°.

Шаг 3. Поправка на динамическое опускание уровня. При расходе 5 л/мин в бочке 200 л зеркало воды снижается на ≈ 2,5 см за минуту. Для расчётов используйте среднее значение H_ср=(H_нач+H_кон)/2, измеряя уровень до и после пролива контрольного объёма.

Шаг 4. Коррекция на воздушные карманы. Наличие обратного клапана может вызвать разрежение, эквивалентное уменьшению столба на 10–15 см. Выпустите воздух через воздухоотводчик и повторите измерение.

Шаг 5. Температурная поправка. С учётом коэффициента 0,00021 1/°С высоту приводят к 20 °С: H_корр=H·[1−0,00021 (Т−20)]. При разнице 15 °С ошибка не превышает 0,3 %.

Расчёт результата. Итоговая величина определяется формулой H_ф=H_изм−ΔH_ур−ΔH_возд−ΔH_темп. Например, при H_изм=1,35 м и суммарных поправках 0,08 м получаем 1,27 м, что соответствует статическому давлению 12,5 кПа (0,125 бар) по формуле P = ρgH при ρ = 998 кг/м³.

Практический приём. Прозрачный шланг, подключённый к днищу, визуализирует уровень с точностью ±2 мм и устраняет субъективные ошибки.

Учёт гидравлических потерь на трении в шланге

Значение λ зависит от режима течения. При ламинарном режиме (число Рейнольдса Re < 2000) λ = 64/Re. При турбулентном – определяется эмпирически, например, по формуле Коулбрука. Для бытовых расчётов при гладком шланге и Re > 4000 допускается λ ≈ 0.03.

Скорость потока v находится через расход Q: v = 4Q/(πD²). Например, при расходе 0.3 л/с и диаметре 16 мм скорость составит около 1.5 м/с. При длине 10 м и λ = 0.03 потери напора будут: h ≈ 0.03·(10/0.016)·(1.5²/2·9.81) ≈ 0.43 м.

Таким образом, даже при умеренных расходах и стандартных шлангах (длина 10–15 м, диаметр 12–20 мм) потери могут достигать 0.3–1.2 м напора. При проектировании необходимо учитывать их, особенно если перепад высот между бочкой и выходом мал. Рекомендуется использовать шланги минимально необходимой длины и увеличенного диаметра, снижая сопротивление потоку.

Коррекция давления по мере падения уровня воды

Давление при самотечном водоснабжении напрямую зависит от высоты водяного столба. Формула: P = ρgh, где ρ – плотность воды (≈1000 кг/м³), g – ускорение свободного падения (9,81 м/с²), h – текущая высота уровня воды относительно точки слива. При снижении уровня воды в бочке на каждый метр давление падает примерно на 0,098 бар (или 9,8 кПа).

Для поддержания стабильного напора необходимо учитывать снижение давления даже при незначительном расходе. Например, при начальной высоте столба 2 метра давление составляет около 0,196 бар. После израсходования половины объема уровень снижается до 1 метра, и давление падает до 0,098 бар – вдвое меньше начального. Это критично для систем, чувствительных к минимальному напору, таких как капельный полив или бытовая подача воды.

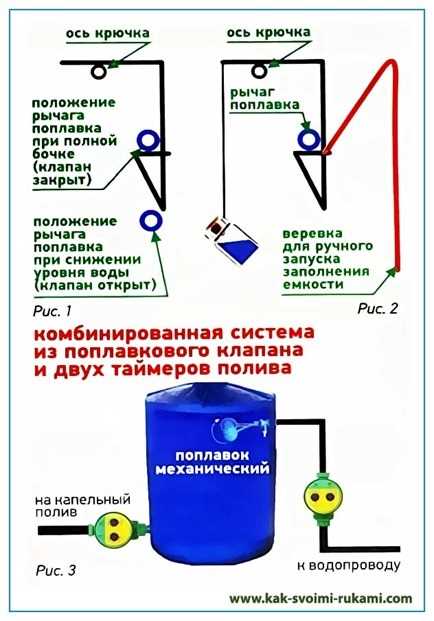

Рекомендуется устанавливать поплавковые уровнемеры или датчики давления с аналоговым выходом, позволяющие в реальном времени отслеживать изменения. На основе их показаний можно автоматически регулировать поток через редукторы давления или управляемые клапаны. При отсутствии автоматики целесообразно монтировать расходные точки как можно ближе к уровню основания бочки, чтобы минимизировать влияние снижения высоты столба.

Также эффективным решением является установка дополнительной емкости меньшего объема на нижнем уровне, которая заполняется из основной бочки по мере опорожнения. За счёт меньшего колебания уровня в рабочем объеме давление будет оставаться более стабильным, а основные перепады будут сглажены. Такой подход снижает потребность в постоянной корректировке настроек оборудования.

Выбор диаметра трубы для заданного напора

Диаметр трубы определяет скорость и объем воды, проходящей при заданном напоре из бочки. Для расчета необходимого диаметра учитывают величину давления, создаваемого высотой столба воды, и требуемый расход. Напор в метрах водяного столба переводится в давление по формуле: P = ρgh, где ρ – плотность воды, g – ускорение свободного падения, h – высота столба воды.

При самотечном водоснабжении для минимизации потерь давления рекомендуется поддерживать скорость потока в пределах 0,6–1,5 м/с. Скорость выше 2 м/с приводит к чрезмерным гидравлическим потерям и шуму, а ниже 0,6 м/с может вызвать осаждение взвешенных частиц.

Расход Q (м³/с) связан с диаметром трубы d и скоростью V по формуле Q = V × (πd²/4). Зная требуемый расход и напор, выбирают диаметр, обеспечивающий скорость в рекомендованных пределах. Например, при расходе 0,001 м³/с и скорости 1 м/с необходим диаметр около 36 мм.

Практически выбирают ближайший стандартный размер трубы, учитывая материалы: для ПВХ трубы с напором до 3 м оптимален диаметр 25–40 мм, для металлических – 32–50 мм. При напорах свыше 5 м и больших расходах диаметр увеличивают до 50–100 мм для сохранения эффективного потока без значительных потерь давления.

Важно учитывать длину трубы и количество изгибов, так как они влияют на гидравлическое сопротивление. При значительной длине трубы рекомендуется увеличить диаметр на 10–20% от расчетного для компенсации потерь.

Расчёт времени полного опорожнения бочки

Время полного опорожнения бочки при самотеке определяется исходя из объёма ёмкости и скорости вытекания воды через отверстие. Объём бочки \(V\) в литрах можно найти, если известна её форма и размеры. Для цилиндрической бочки это \(V = \pi r^2 h\), где \(r\) – радиус основания, \(h\) – высота воды.

Скорость вытекания воды \(v\) из отверстия под давлением столба воды рассчитывается по уравнению Торричелли: \(v = \sqrt{2gh}\), где \(g = 9.81\,м/с^2\), а \(h\) – текущая высота столба воды над отверстием. С учётом площади отверстия \(A\) и коэффициента расхода \(C_d\) (обычно 0.6–0.65), расход воды \(Q = C_d A v\).

Время опорожнения зависит от изменения высоты воды, поэтому интегрируя дифференциальное уравнение потери объёма, получаем формулу:

t = \frac{2S}{C_d A \sqrt{2g}} \sqrt{h_0}

где \(S\) – площадь поперечного сечения бочки, \(h_0\) – первоначальная высота воды. Формула применима при вертикальном расположении отверстия у дна.

Для практического расчёта измерьте диаметр отверстия, вычислите его площадь, определите радиус и площадь бочки, после чего подставьте значения в формулу. Учтите, что неровности отверстия и сопротивление трубы снижают реальную скорость, рекомендуемый коэффициент расхода – 0.6.

Если требуется более точный расчёт, используйте численное интегрирование с учётом меняющегося уровня воды и возможных потерь на трение в трубе.

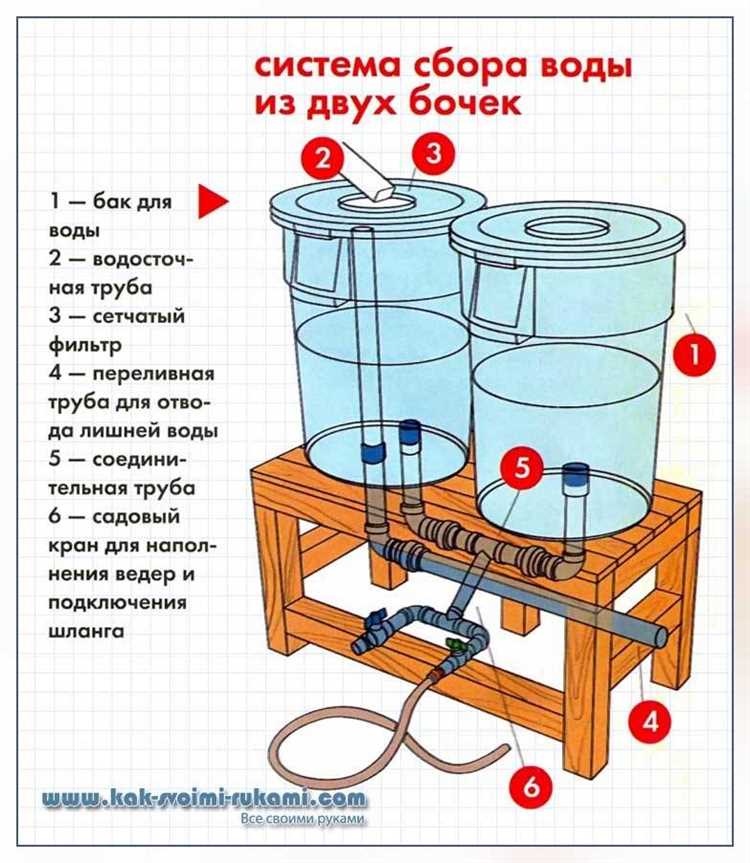

Практический пример полива огорода из бочки

Для полива огорода из бочки объемом 200 литров используется самотечное давление, создаваемое высотой столба воды. При высоте заполнения бочки 1 метр давление на выходе составит примерно 0,1 МПа (1 атмосфера), что обеспечивает стабильный поток воды около 3 литров в минуту через обычный капельный шланг диаметром 16 мм.

Для равномерного полива участка 10 м² с нормой внесения воды 5 мм (0,5 литра на м²) потребуется 5 литров воды. За один проход достаточно открыть кран на 2 минуты, чтобы подать необходимый объем, учитывая потери на испарение и фильтрацию.

Оптимально разместить бочку на высоте не ниже 1,2 метра от уровня земли, чтобы обеспечить давление, достаточное для работы капельного полива без насосов. При меньшей высоте расход воды существенно снизится, и капельницы будут работать с перебоями.

Рекомендуется использовать сливной кран с регулировкой потока и фильтр для предотвращения засорения капельниц. Перед поливом проверьте герметичность соединений и отсутствие воздушных пробок в трубках.

Для увеличения времени автономного полива можно дополнительно подключить несколько капельных линий с общим расходом до 10 литров в минуту, учитывая, что давление при этом не должно падать ниже 0,05 МПа, иначе эффективность подачи воды снизится.

Проверка расчётов измерением манометром

Для контроля точности расчетного давления воды из бочки при самотеке используется манометр с диапазоном измерения от 0 до 1,5 бар и точностью не хуже ±0,01 бар.

Рекомендуется последовательный алгоритм проверки:

Установить манометр непосредственно на выходе из бочки или на горизонтальном участке трубы после выхода из емкости.
Обеспечить отсутствие воздушных пробок в трубопроводе для корректного считывания показаний.
Записать показание манометра в состоянии полного наполнения бочки и зафиксировать уровень воды в емкости.
Сравнить полученное значение давления с расчетным, учитывая формулу гидростатического давления: P = ρgh, где ρ – плотность воды (1000 кг/м³), g – ускорение свободного падения (9,81 м/с²), h – высота столба воды в метрах.
Повторить измерения при снижении уровня воды для проверки линейности зависимости давления от высоты.

Для повышения точности:

Использовать манометр с аналоговой шкалой и мелкой разбивкой делений.
Избегать вибраций и пульсаций давления в трубах во время измерений.
Проводить измерения при стабильной температуре воды, поскольку её плотность меняется с температурой.
Регулярно калибровать манометр с эталонным прибором.

Разница между расчетным и измеренным значением не должна превышать 5% для допуска точности модели. При большем расхождении следует проверить герметичность системы и правильность определения высоты столба воды.

Вопрос-ответ:

Как рассчитать давление воды на выходе из бочки при самотечном потоке?

Для определения давления на выходе из бочки можно использовать формулу гидростатического давления: P = ρgh, где P — давление, ρ — плотность воды, g — ускорение свободного падения, h — высота столба воды над точкой измерения. Давление зависит от уровня воды в бочке: чем выше уровень, тем больше давление на выходе.

Почему давление воды внизу бочки отличается от давления на поверхности?

Давление увеличивается с глубиной из-за веса находящейся сверху жидкости. На поверхности давление минимально и соответствует атмосферному, а внизу бочки давление складывается из атмосферного и давления столба воды. Это связано с законом Паскаля и свойствами жидкости передавать давление одинаково во всех направлениях.

Как высота воды в бочке влияет на скорость вытекания жидкости при самотеке?

Скорость вытекания воды определяется давлением у выхода, которое пропорционально высоте столба воды. Чем выше уровень, тем больше давление и соответственно скорость течения увеличивается. При снижении уровня воды давление уменьшается, и скорость вытекания падает.

Можно ли учесть сопротивление потока в трубах при расчёте давления воды из бочки?

Да, сопротивление труб и отверстий снижает давление и скорость потока. Для более точного расчёта используют уравнения гидравлики с учётом потерь на трение и сужения. Обычно учитывают коэффициенты сопротивления, которые зависят от длины, диаметра и материала трубы, а также от характера потока.

Как определить, какой минимальный диаметр отверстия нужен для обеспечения определённой скорости вытекания воды?

Чтобы рассчитать диаметр отверстия, нужно использовать формулу расхода жидкости Q = A·v, где Q — объёмный расход, A — площадь сечения отверстия, v — скорость потока. Зная необходимую скорость и расход, можно выразить диаметр через площадь: d = 2√(Q / (π·v)). При этом скорость связана с давлением, зависящим от высоты воды.

Как рассчитать давление воды на выходе из бочки при самотеке?

Для расчёта давления воды на выходе из бочки используется формула гидростатического давления: давление равно произведению плотности воды, ускорения свободного падения и высоты столба воды над точкой измерения. Если обозначить плотность воды как ρ (примерно 1000 кг/м³), ускорение свободного падения как g (9,8 м/с²), а высоту уровня воды над выходом как h (в метрах), то давление P будет вычисляться так: P = ρ × g × h. Эта величина показывает, с каким усилием вода действует на выход из бочки, что важно для понимания скорости и напора потока.

Почему давление воды зависит от уровня воды в бочке и как это влияет на скорость потока?

Давление в жидкости определяется высотой столба воды над точкой измерения, потому что вес воды создает нагрузку на нижние слои. Чем выше уровень воды в бочке, тем больше давление на выходе, поскольку вес столба воды больше. Это давление толкает воду через отверстие, увеличивая скорость потока. Скорость жидкости при самотеке может быть найдена с помощью уравнения Бернулли, где скорость зависит от высоты падения воды. Когда уровень воды снижается, давление уменьшается, и поток замедляется. Таким образом, изменение уровня воды напрямую отражается на силе и скорости вытекающей воды.
