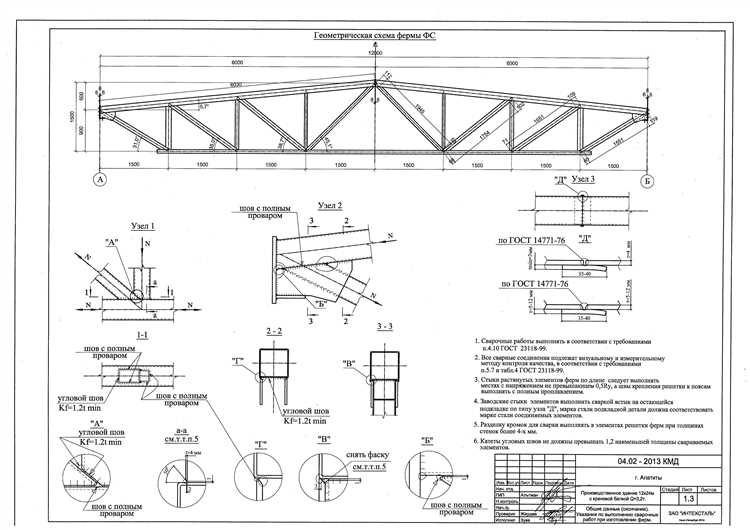

Как рассчитать ферму из профильной трубы

Для расчета конструкции фермы из профильной трубы необходимо учесть несколько ключевых факторов: размеры трубы, тип нагрузки, тип соединений и условия эксплуатации. Основная цель – обеспечить прочность и стабильность конструкции, а также минимизировать затраты на материалы. Прежде чем начать расчет, важно точно определить характеристики материала и применяемые нагрузки, что позволит избежать ошибок при проектировании.

Первым шагом является выбор сечения трубы. Для ферм из профильных труб обычно применяют квадратные или прямоугольные сечения, так как они обеспечивают наибольшую жесткость при сравнительно малом весе. Выбор конкретного сечения зависит от длины пролета и ожидаемой нагрузки. Чем больше нагрузка, тем более массивной должна быть труба.

Затем необходимо рассчитать внутренние усилия, которые будут действовать на конструкцию. Для этого применяется метод расчета балок, где учитывается статическая схема фермы и распределение нагрузки. Для каждого элемента фермы рассчитываются изгибающие моменты, силы сдвига и нормальные усилия. Эти данные помогут выбрать соответствующие размеры трубы для каждого элемента.

Также следует учесть тип соединений. Соединения труб между собой могут быть сварными, болтовыми или комбинированными. В зависимости от метода соединения, прочность стыков будет изменяться. Для сварных соединений важно учитывать возможные деформации при нагреве и охлаждении, а для болтовых – прочность используемых крепежных элементов.

Наконец, необходимо выполнить проверку на устойчивость фермы к различным внешним воздействиям. Для этого проводят анализ на прогибы и перемещения элементов конструкции при максимальной нагрузке. Этот этап позволяет гарантировать, что ферма будет надежно работать в условиях эксплуатации.

Определение нагрузки на ферму: что учитывать при расчете

При расчете нагрузки на ферму из профильной трубы необходимо учитывать несколько ключевых факторов, которые влияют на итоговую прочность конструкции и ее способность выдерживать внешние воздействия.

Для правильного расчета необходимо точно определить следующие нагрузки:

Собственная масса фермы – это вес самой конструкции, включая профильные трубы, соединения и другие элементы. Эта нагрузка определяется по плотности материала трубы и объему элементов фермы.
Метеорологические нагрузки – снег, дождь, ветер. На ферму оказывает влияние не только масса снега, но и его тип (сухой, мокрый), что необходимо учитывать при расчетах. Для ветровых нагрузок учитываются скорости ветра в разных климатических зонах.
Нагрузки от эксплуатации – это динамичные и статические воздействия, возникающие в процессе эксплуатации фермы. Например, если ферма используется для покрытия промышленного здания, важно учитывать возможные дополнительные нагрузки, такие как рабочее оборудование, механизмы или транспортные средства.
Тепловые нагрузки – ферма может подвергаться температурным колебаниям. При значительных перепадах температуры учитывается расширение или сжатие материалов, что также влияет на прочность конструкции.
Нагрузки от сейсмических и аварийных воздействий – в районах с сейсмической активностью важно учитывать возможные колебания и вибрации. Аварийные нагрузки могут включать воздействие ударов, взрывов и других экстремальных факторов.

При расчете важно не только учитывать тип и величину каждой из этих нагрузок, но и их сочетания. Например, в зимнее время нагрузка от снега может быть значительно выше из-за сочетания с другими метеорологическими условиями. Также необходимо учесть возможные колебания конструкции и воздействия на узлы соединений фермы.

Каждый из факторов нагрузки требует индивидуального подхода и расчетов в зависимости от материала профиля, формы фермы и условий эксплуатации. Например, для стальных труб и сварных соединений потребуется учитывать их характеристики по прочности, что позволит точно определить пределы нагрузки.

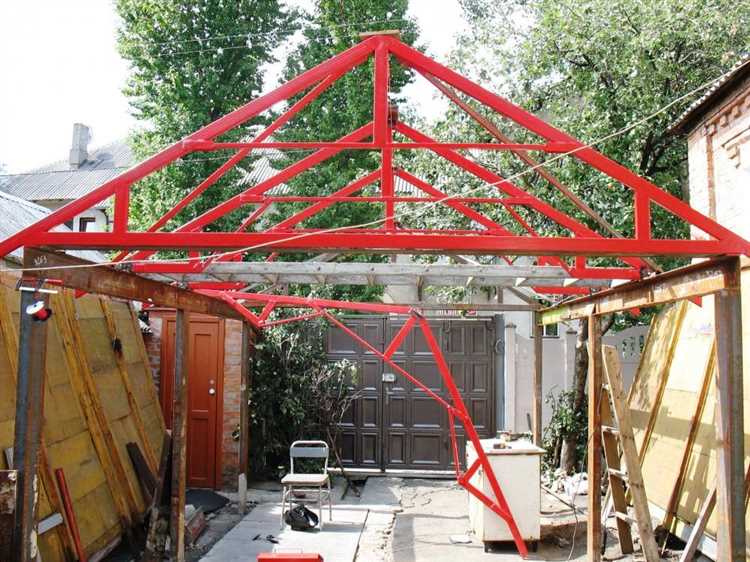

Выбор подходящего типа профильной трубы для фермы

Для расчёта и сборки фермы из профильной трубы важно правильно выбрать её тип, чтобы обеспечить необходимую прочность и долговечность конструкции. Профильные трубы бывают различных форм и размеров, каждый из которых имеет свои особенности и применяется в зависимости от условий эксплуатации.

Основные типы профильных труб: квадратные, прямоугольные и круглые. Каждый из них обладает различными физико-механическими характеристиками, влияющими на нагрузочную способность и устойчивость к внешним воздействиям.

Квадратные и прямоугольные трубы часто используются для строительства ферм благодаря своей стабильной геометрии и хорошей сопротивляемости к изгибу и кручению. Прямоугольная труба имеет большее сечение в сравнении с круглой при одинаковом внешнем размере, что позволяет создать более прочную конструкцию с меньшим весом.

Круглая труба лучше противостоит нагрузкам, которые действуют по оси её длины. Однако её геометрия не столь устойчива к кручению и боковым нагрузкам, как у прямоугольных и квадратных труб. Круглая труба может быть использована в фермах, где воздействуют исключительно сжимающие или растягивающие усилия.

Размеры трубы зависят от масштабов проекта. Для малых ферм, например, можно использовать профильные трубы с сечением от 20×20 мм до 60×60 мм, в то время как для крупных конструкций оптимальными являются трубы с сечением от 80×80 мм и выше. Размер также влияет на вес конструкции, что важно учитывать при расчёте нагрузки на опоры и фундамент.

При выборе материала следует ориентироваться на сталь с минимальной прочностью 235 МПа (например, сталь С235). Такая сталь подходит для большинства строительных конструкций и обладает хорошей коррозионной стойкостью при соблюдении условий эксплуатации.

Важно учитывать назначение фермы и климатические условия. В регионах с высоким уровнем влажности или с частыми осадками лучше выбирать трубы с антикоррозийным покрытием или из нержавеющей стали. В случае, если конструкция будет эксплуатироваться в экстремальных температурах, стоит подумать о материалах с более высокими прочностными характеристиками при низких температурах.

Также не следует забывать о методах соединения труб. Для ферм, как правило, применяют сварку, но возможно использование болтовых соединений, если конструкция должна быть разборной или при невозможности применения сварочного оборудования.

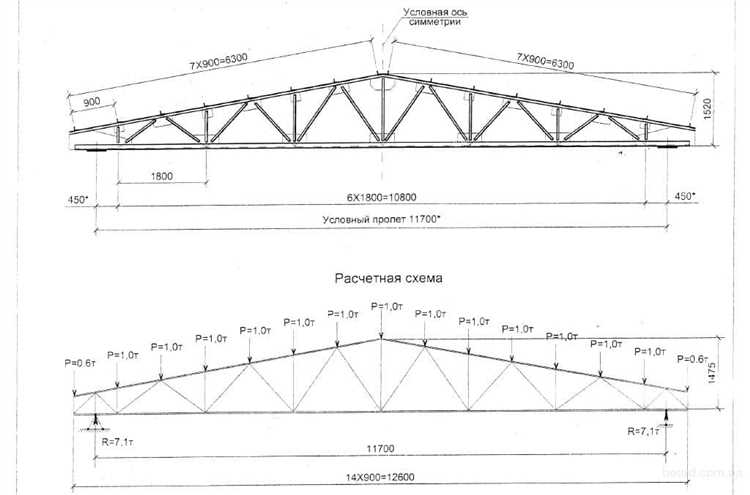

Как рассчитать длину и сечение ферм для конкретной задачи

При расчете ферм из профильной трубы необходимо учитывать несколько ключевых факторов: нагрузку, длину пролета, условия эксплуатации и тип конструкции. Рассмотрим, как правильно определить длину и сечение ферм для конкретной задачи.

1. Определение длины фермы

Длина фермы зависит от величины пролета. При этом важно учитывать не только расстояние между опорами, но и возможные дополнительные нагрузки, такие как снег, ветер или оборудование. Для стандартных ферм в односкатных кровлях, например, длина определяется на основе ширины здания и необходимой жесткости конструкции.

2. Расчет сечения трубы

Сечение профильной трубы зависит от максимальной нагрузки, которую должна выдерживать ферма. Для этого применяются расчеты на прочность и устойчивость. Важно учесть коэффициенты безопасности, которые применяются для определенных типов нагрузок (например, ветровых или снеговых).

Для расчета сечения профильной трубы часто используют формулы, основанные на прочностных характеристиках материала. Например, для стали с пределом текучести 250 МПа и применением коэффициента безопасности 1,5 можно использовать следующую формулу для расчета минимального сечения:

А = (F * K) / σ,

где F – расчетная нагрузка, K – коэффициент безопасности (обычно 1,5-2,5), σ – предел текучести материала (например, 250 МПа для стали).

Для точного определения сечения необходимо учитывать не только внешние, но и внутренние нагрузки, возникающие в процессе эксплуатации. Также важно учитывать тип сварных швов, которые могут изменять характеристики прочности в местах соединений.

3. Корректировка сечения в зависимости от типа фермы

Если ферма выполнена в виде треугольной или арочной конструкции, расчет сечения будет зависеть от распределения нагрузки. Для арочных конструкций, например, обычно требуется меньше материала, чем для аналогичных по длине треугольных ферм, благодаря характеру распределения напряжений.

4. Учёт условий эксплуатации

При расчете ферм для разных условий эксплуатации (например, в районах с сильными ветровыми или снеговыми нагрузками) необходимо применять корректировки в расчетах. Например, для ферм, которые будут эксплуатироваться в условиях высокой влажности, стоит использовать трубы с антикоррозийным покрытием или рассчитывать их с учетом дополнительной прочности.

Учет воздействия ветра и снега на ферму

При проектировании фермы из профильной трубы важно учитывать внешние нагрузки, такие как ветер и снег. Эти факторы напрямую влияют на прочность конструкции и могут стать причиной деформаций или разрушений при недостаточной защите.

Для расчета нагрузок необходимо учитывать следующие параметры:

Скорость ветра: Ветер является одной из основных внешних нагрузок. Его сила зависит от региона, высоты расположения и местных климатических условий. Расчет проводится по стандартам, учитывая максимальные значения скорости ветра, тип территории (город, открытая местность) и категорию ветровой нагрузки.
Снеговая нагрузка: Снеговые нагрузки зависят от региона и могут значительно варьироваться. Для точности расчета учитывается не только масса снега, но и его тип (сухой, мокрый) и плотность. Важным параметром является коэффициент снега для конкретного региона, который можно найти в строительных нормах и правилах.

Рекомендации по расчету:

Использование расчетных значений: Применяйте нормативные значения для ветровых и снеговых нагрузок, учитывая климатические особенности местности, для которой проектируется ферма.
Применение коэффициентов: Для различных типов покрытий (плоская крыша, скатная) используйте соответствующие коэффициенты для снеговой и ветровой нагрузок, чтобы учесть особенности распределения этих нагрузок.
Учёт сочетания нагрузок: Важно учитывать одновременное воздействие ветра и снега, так как на практике эти нагрузки могут действовать одновременно. Расчёт на сочетание этих нагрузок повышает безопасность конструкции.

Используя точные данные о нагрузках, можно подобрать правильные размеры и параметры профильной трубы, а также определить необходимые дополнительные элементы усиления конструкции.

Как правильно выбрать схему соединения элементов фермы

Для соединения элементов фермы из профильной трубы наиболее часто используются следующие методы:

Сварные соединения – наиболее распространенный способ, подходящий для конструкций, где важна жесткость и прочность. Для стыковки труб лучше использовать сварку внахлест или по подготовленному шву, что обеспечит большую прочность и устойчивость к внешним воздействиям.
Гайки и болты – этот метод удобен для конструкций, которые могут потребовать разборки или регулировки. Он идеален для тех случаев, когда необходимо минимизировать тепловое воздействие на материал, что важно для легких конструкций. Однако он может быть менее надежным, чем сварка, в условиях вибрации и динамических нагрузок.
Клеевые соединения – в некоторых случаях можно использовать клеевые составы, подходящие для металлов, но этот способ применяется в основном для легких конструкций с небольшой нагрузкой. Он позволяет сохранить внешний вид труб и исключить необходимость в механической обработке.

При выборе схемы соединения следует учитывать следующие факторы:

Нагрузки – для больших и тяжелых ферм предпочтительнее использовать сварку или болтовые соединения, поскольку эти методы обеспечивают высокую прочность и устойчивость к статическим и динамическим нагрузкам.
Долговечность – сварка и болтовые соединения обычно обеспечивают долгосрочную эксплуатацию, однако важно учитывать условия эксплуатации: если конструкция будет подвергаться воздействию агрессивных внешних факторов (влажность, коррозия), предпочтительнее использовать более защищенные соединения или выбирать материалы с антикоррозионной защитой.
Тип материала – профильные трубы из различных марок стали могут требовать разных методов соединения. Например, трубы из высоколегированной стали часто требуют особого подхода при сварке, чтобы избежать перегрева и повреждения материала.
Условия монтажа – если ферма будет собираться в условиях ограниченного пространства или на высоте, проще использовать болтовые соединения, так как они не требуют применения специализированного сварочного оборудования.

Для оптимального выбора схемы соединения необходимо точно рассчитать нагрузки на каждый элемент фермы и учитывать возможные изменения внешней среды, такие как температура и влажность. При этом всегда рекомендуется обратиться к опытным специалистам, чтобы избежать ошибок при проектировании.

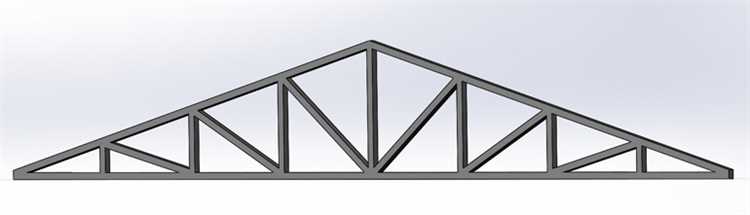

Расчет устойчивости фермы при разных внешних нагрузках

Для оценки устойчивости фермы используется несколько методов, включая методы предельных состояний и статической устойчивости. Рассмотрим ключевые факторы, которые влияют на расчет устойчивости.

1. Ветровая нагрузка – один из основных факторов, влияющих на устойчивость фермы. При расчетах принимается во внимание категория района, где расположена ферма, а также форма и размеры самой фермы. Ветровая нагрузка определяется через коэффициенты, учитывающие скорость ветра и площадь, подвергающуюся воздействию. Для фермы с профилем трубы коэффициент аэродинамической нагрузки зависит от угла наклона конструкции и формы ее элементов.

2. Снеговая нагрузка также существенно влияет на устойчивость. При расчетах учитываются не только средние значения снеговой нагрузки для региона, но и возможность скопления снега на элементах фермы в зависимости от ее углов наклона и формы. Снеговые нагрузки принимаются с поправкой на интенсивность осадков и вид покрытия.

3. Температурные колебания воздействуют на ферму в виде расширения и сжатия материалов. Для профильной трубы важно учитывать коэффициент линейного расширения материала, из которого изготовлены фермы. Эти изменения могут повлиять на общий размер и распределение внутренних напряжений в конструкции.

4. Эксплуатационные нагрузки включают в себя не только собственный вес фермы, но и дополнительные динамические нагрузки, возникающие при эксплуатации (например, колебания, вибрации, механическое воздействие). Все эти нагрузки также учитываются при расчете устойчивости, особенно при анализе воздействия на узлы соединений и на промежуточные элементы фермы.

Методы расчета для проверки устойчивости фермы включают линейный расчет методом конечных элементов и аналитический расчет по формулам для различных типов нагрузок. Метод конечных элементов позволяет более точно оценить распределение напряжений и деформаций в фермах с учетом их геометрии и материала. Важно также провести расчет на устойчивость узлов соединений, поскольку часто именно эти элементы оказываются наиболее уязвимыми.

Дополнительные рекомендации: При проектировании фермы из профильной трубы необходимо учитывать влияние возможных несовершенств конструкции (например, сварных швов), а также возможность перегрузки отдельных элементов фермы. Использование специальных антикоррозийных покрытий и качественного материала также повышает устойчивость конструкции к внешним воздействиям.

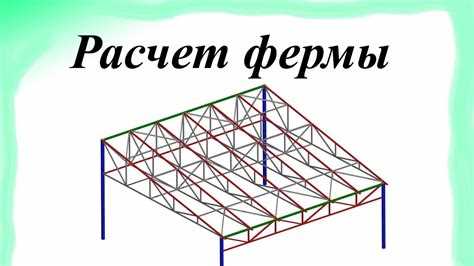

Как провести проверку расчетов и гарантировать безопасность конструкции

Для проверки расчетов фермы из профильной трубы необходимо удостовериться, что все параметры, включая нагрузку, геометрические размеры и материалы, правильно учтены. В первую очередь следует проверить точность вычислений прочности и устойчивости конструкции. Используйте методы расчета, основанные на стандартах, таких как СП 16.13330.2017 для стальных конструкций. Важно учитывать как постоянные, так и временные нагрузки, а также их сочетание, если ферма будет эксплуатироваться в изменяющихся условиях.

Начните с расчета на растяжение и сжатие для всех элементов фермы, убедившись, что профильные трубы не будут испытывать перегрузки. Для этого используйте формулы для нормальных напряжений, проверяя их на соответствие допустимым значениям для выбранного материала. Расчитайте и стойкость к изгибу, убедившись, что максимальные значения моментов не превышают предельные значения для выбранного сечения трубы.

Далее следует провести проверку на устойчивость фермы как целого элемента. Для этого выполните анализ на критическую нагрузку и проверку на возможные деформации. Это можно сделать с использованием теории предельных состояний, чтобы удостовериться, что конструкция не выйдет из устойчивого состояния при воздействии расчетных нагрузок.

Особое внимание следует уделить соединениям. Необходимо учитывать их прочность и жесткость, а также особенности сварных и болтовых соединений. Для этого рекомендуется проверить сварные швы на соответствие стандартам и выбрать правильные болты, обеспечивающие необходимую жесткость соединений. Проводите анализ всех возможных точек перегиба и креплений, учитывая условия эксплуатации.

Также важно выполнить динамическую проверку, особенно если ферма подвержена вибрационным воздействиям или ветровым нагрузкам. Рассчитайте частоты собственных колебаний фермы и сравните их с частотами внешних воздействий. В случае совпадения частот может возникнуть резонанс, что приведет к повреждению конструкции. Для этого используйте методы динамического анализа.

После проведения всех расчетов и проверок, следует выполнить контрольные испытания. Это поможет выявить возможные слабые места и убедиться в правильности расчетов. После успешного завершения проверок можно быть уверенным в том, что конструкция фермы будет безопасной и долговечной.

Вопрос-ответ:

Как правильно выбрать профильную трубу для фермы?

Для расчета конструкции фермы из профильной трубы нужно учитывать ее размеры и характеристики. Например, для стропильных ферм обычно используют трубы с сечением 40×40 мм или 50×50 мм, в зависимости от нагрузки. Важно также обратить внимание на прочность материала и класс стали, чтобы труба выдержала предполагаемое давление.

Как рассчитать нагрузки на ферму из профильной трубы?

Для расчета нагрузки на ферму необходимо учитывать не только собственный вес конструкции, но и внешние воздействия — например, снеговую и ветровую нагрузку. Обычно для этого используют расчеты по формулам, которые принимают во внимание тип крыши, угол наклона и другие параметры. Лучше всего для точных расчетов обратиться к строительным нормам и рекомендациям, а также воспользоваться специализированными программами.

Какие этапы включает в себя расчет фермы из профильной трубы?

Процесс расчета включает несколько ключевых этапов. Сначала нужно определить геометрию фермы: длину, высоту и угол наклона. Затем рассчитывается нагрузка, которую ферма будет нести. После этого проводят проверку прочности и устойчивости конструкции. Важно также учесть факторы безопасности, которые могут повлиять на долговечность сооружения.

Как рассчитать толщину стенки профильной трубы для фермы?

Толщина стенки профильной трубы зависит от того, какие нагрузки должна выдерживать ферма, а также от ее размеров. Для определения необходимой толщины используют формулы, которые учитывают напряжения, возникающие при воздействии внешних сил. Чем больше нагрузка и чем большие размеры фермы, тем толще должна быть труба. Также можно проконсультироваться с инженером или использовать стандарты, разработанные для конкретных типов конструкций.

Какие ошибки можно допустить при расчете фермы из профильной трубы?

Одной из распространенных ошибок является недооценка нагрузки, что может привести к разрушению конструкции. Также важно правильно выбрать сечение трубы: слишком тонкая труба может не выдержать нагрузки, а слишком толстая — увеличит массу и стоимость. Неправильный расчет угла наклона стропил или неправильное распределение нагрузки тоже могут снизить прочность фермы. Чтобы избежать таких ошибок, рекомендуется тщательно проработать проект и использовать специализированные программы для расчетов.

Как рассчитать ферму из профильной трубы?

Для расчета фермы из профильной трубы необходимо учитывать несколько факторов: нагрузку, размеры конструкции, тип трубы и ее расположение. Начинать расчет следует с определения величины внешней нагрузки, которая будет действовать на ферму (например, снег, ветер, оборудование и прочее). Далее нужно выбрать подходящий профиль трубы, в зависимости от предполагаемой нагрузки и расчетных характеристик материала. Для этого используют специальные таблицы и коэффициенты прочности. После этого можно вычислить требуемые размеры и угол наклона ферм, а также выполнить расчет для каждой отдельной трубы в конструкции с учетом ее нагрузки. Важно также учесть способ крепления труб и возможные температурные изменения.
