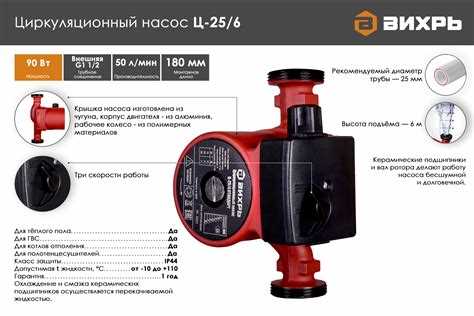

Неправильно подобранный циркуляционный насос приводит к перегреву, неравномерному распределению тепла и перерасходу электроэнергии. Чтобы исключить эти проблемы, необходимо точно рассчитать его мощность, опираясь на реальные параметры системы отопления, а не на усреднённые значения.
Основой для расчета служат три ключевых показателя: расход теплоносителя, гидравлическое сопротивление и температурный перепад между подающей и обратной магистралью. Например, при расходе 0,5 м³/ч и сопротивлении в 2 м напора, насос должен стабильно обеспечивать заданный поток при этих условиях, иначе эффективность всей системы снижается.
При расчетах важно учитывать точную длину трубопровода с учетом фитингов, запорной арматуры и радиаторов. Каждая деталь добавляет сопротивление, что увеличивает требуемый напор. Игнорирование даже одного участка может привести к неверному выбору оборудования, особенно в разветвленных системах частных домов с несколькими контурами.
Для закрытых систем с принудительной циркуляцией оптимальной считается скорость теплоносителя в пределах 0,3–0,7 м/с. При меньших значениях появляется риск завоздушивания, при больших – шум и эрозия труб. Зная необходимую тепловую мощность, можно вычислить требуемый объем теплоносителя по формуле: Q = c × G × Δt, где Q – тепловая мощность (Вт), c – теплоемкость воды (4200 Дж/кг·°C), G – массовый расход (кг/с), Δt – температурный перепад (°C).
Точный расчет позволяет подобрать насос с минимальным энергопотреблением и достаточным напором без избыточной производительности. Это особенно важно при использовании современных котлов с погодозависимым управлением, где насос должен адаптироваться к меняющимся условиям эксплуатации.
Как определить необходимый напор циркуляционного насоса
Напор циркуляционного насоса для системы отопления рассчитывается по суммарному сопротивлению гидравлического контура. Основная формула: H = (∑R × L + Z) / 10, где H – требуемый напор в метрах, ∑R – удельное сопротивление трубопровода (Па/м), L – длина самого длинного циркуляционного кольца (м), Z – локальные сопротивления (в пересчёте на эквивалентную длину).
Для современных систем с пластиковыми трубами среднего диаметра (например, 20–25 мм) удельное сопротивление находится в пределах 100–150 Па/м при скорости теплоносителя 0,3–0,5 м/с. При длине самого длинного кольца 40 м и эквивалентной длине местных сопротивлений 10 м расчет будет: (150 × 40 + 150 × 10) / 10 = 750 мбар, или 7,5 м водяного столба.
Запас по напору не должен превышать 15–20 %, чтобы не создавать лишнего шума и износа. Если система включает термостатические клапаны или тёплые полы с узлами смешивания, расчет усложняется: учитываются дополнительные сопротивления этих элементов, например, 300–500 Па на клапан или 200–300 Па на коллектор.
Измерить реальное гидросопротивление существующей системы можно с помощью манометров, установленных до и после насоса. Разница в показаниях покажет фактический напор. При проектировании – используйте данные производителей труб и арматуры, переводя локальные сопротивления в эквивалентную длину (1 поворот = 0,5–1 м, в зависимости от радиуса и материала).

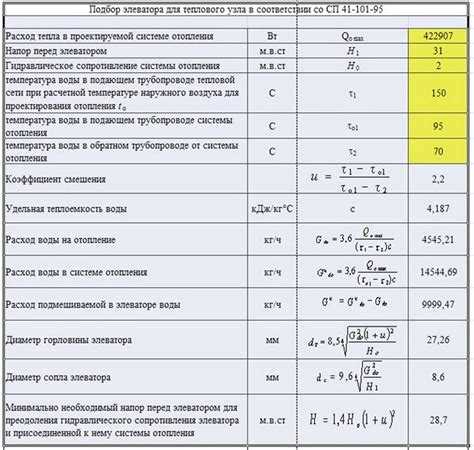

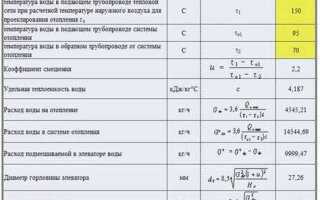

Формула расчета расхода теплоносителя для системы отопления
Для точного подбора циркуляционного насоса необходимо определить расход теплоносителя, выражаемый в кубических метрах в час (м³/ч). Базовая формула выглядит так:
G = Q / (c × Δt)
где:
G – требуемый расход теплоносителя, м³/ч;
Q – тепловая нагрузка системы, Вт;
c – удельная теплоёмкость теплоносителя, Дж/(кг·°C);
Δt – расчетный перепад температур между подающей и обратной линией, °C.
Для воды c принимается равным 4200 Дж/(кг·°C). Если теплоноситель – антифриз, учитывается его фактическая теплоёмкость (например, для этиленгликоля – около 3600 Дж/(кг·°C) при 40% концентрации).
Пример: при тепловой нагрузке 15 000 Вт и температурном перепаде 20°C, для воды:
G = 15000 / (4200 × 20) = 0,179 м³/ч или 179 л/ч.
Для антифриза при тех же условиях, но с c = 3600:
G = 15000 / (3600 × 20) = 0,208 м³/ч или 208 л/ч.
Повышение Δt снижает расход, но требует высокой температуры подачи, что не всегда допустимо для низкотемпературных контуров. Оптимальный Δt: 15–25°C.
После расчета расхода переходят к определению требуемого напора, который зависит от гидравлического сопротивления трубопроводов, арматуры и теплообменников.
Учет теплопотерь здания при выборе насоса
Теплопотери напрямую определяют требуемую мощность циркуляционного насоса. Без точного расчёта теряется эффективность системы и возникает риск перегрева либо недогрева помещений.
Для оценки теплопотерь используют метод расчёта по удельным потерям тепла через ограждающие конструкции и вентиляцию. Основные параметры:
- Сопротивление теплопередаче стен, окон, крыши и пола (Вт/м²·К);
- Площадь ограждающих конструкций (м²);
- Разность температур внутри и снаружи здания в расчётный период (°C);
- Кратность воздухообмена и объём помещений – для учёта инфильтрации и вентиляционных потерь.
Формула для суммарных теплопотерь:
Q = Σ(U × A × ΔT) + Qвент, где:
- U – коэффициент теплопередачи (обратный к R);
- A – площадь конструкции;
- ΔT – температурная разница;
- Qвент – потери через вентиляцию: Qвент = 0.33 × n × V × ΔT.

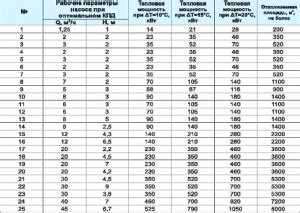

После определения полной тепловой нагрузки (в кВт), насос выбирается по формуле:
P = Q / (c × ρ × Δt), где:
- Q – теплопотери (Вт);
- c – удельная теплоёмкость воды (4.18 кДж/кг·К);
- ρ – плотность воды (~1000 кг/м³);
- Δt – разность температур подачи и обратки, обычно 20°C.
Результат – требуемый расход насоса в м³/ч. Он сопоставляется с характеристиками давления, зависящими от гидравлического сопротивления системы. Без этого шага выбор насоса будет некорректен.
Расчет мощности насоса для однотрубной и двухтрубной систем
В однотрубной системе теплоноситель проходит через каждый радиатор последовательно, теряя температуру по ходу движения. Это увеличивает гидравлическое сопротивление в конце контура. Для таких систем важен точный расчет напора: при длине магистрали 40 м и диаметре трубы 25 мм, расчетное сопротивление может достигать 1,5–2 м водяного столба. Требуемый расход теплоносителя определяется по формуле: Q = 0,86 × P / Δt, где Q – расход (м³/ч), P – тепловая нагрузка (кВт), Δt – разница температур подачи и обратки (обычно 20 °C). Для однотрубной схемы при 15 кВт тепловой нагрузке потребуется насос с расходом около 0,65 м³/ч и напором не менее 2 м.

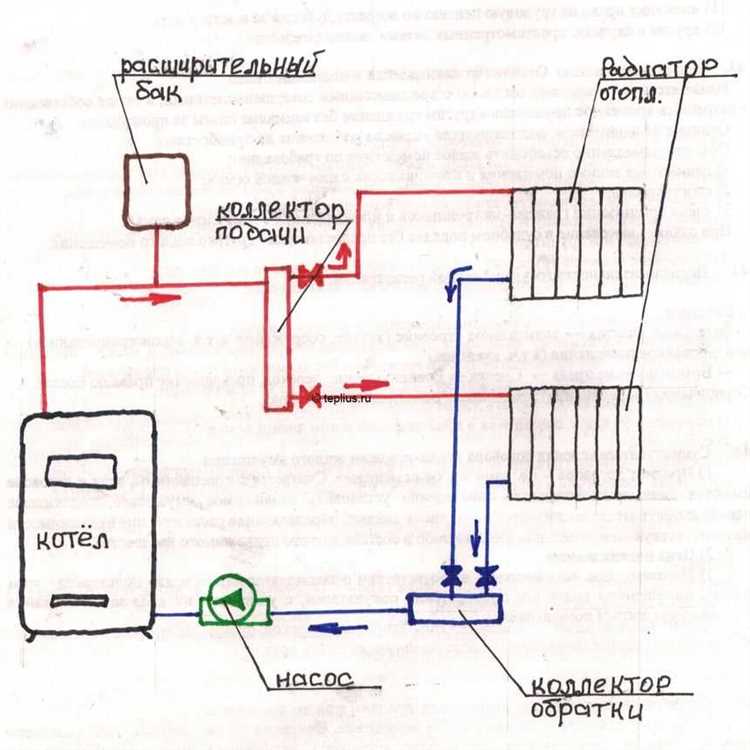

В двухтрубной системе теплоноситель подается к каждому радиатору параллельно, что снижает потери температуры и упрощает расчет. Основной параметр – максимальный расход в подающем трубопроводе. При равномерной нагрузке на контур и общей тепловой мощности 20 кВт насос должен обеспечивать расход порядка 0,86 м³/ч. Напор рассчитывается с учетом длины обратного и подающего трубопроводов, фитингов и клапанов. При длине магистрали 50 м, сопротивление может составлять 1–1,5 м. Подходит насос с характеристиками 1 м³/ч при напоре 1,5 м.
Для точного подбора учитываются удельные потери давления (в среднем 100–150 Па/м) и суммарная тепловая мощность всех приборов. Подбирать насос следует с запасом по напору 10–15%, но без существенного превышения, чтобы не возникала турбулентность и шум в трубах.
Влияние диаметра труб и длины контура на расчет насоса
Диаметр трубопровода напрямую влияет на гидравлическое сопротивление системы. При уменьшении внутреннего диаметра трубы в два раза сопротивление возрастает примерно в 16 раз, что требует установки более мощного насоса. Для отопительных систем с расчетным расходом 1 м³/ч минимально допустимый внутренний диаметр – 20 мм. При использовании труб меньшего сечения циркуляция становится затруднённой, что приводит к снижению эффективности отопления.
Длина контура увеличивает суммарное сопротивление магистрали. На каждый погонный метр трубы добавляется сопротивление, которое рассчитывается по формуле Дарси–Вейсбаха. При расчётной скорости теплоносителя 0,6–1,0 м/с и длине контура 80 м, насос должен преодолевать не только линейные потери, но и местные (углы, фитинги, краны), которые суммарно могут составлять до 30% от общих потерь давления. Увеличение длины на каждые 10 метров требует добавочной напорной способности примерно 0,1 м водяного столба.
При выборе насоса необходимо учитывать, что превышение рекомендованной длины контура в сочетании с малым диаметром труб вызывает кавитацию и нестабильную работу оборудования. Оптимальным считается использование труб Ø25 мм при длине не более 100 м в замкнутом контуре. Превышение этих параметров требует пересмотра схемы или установки более мощного насоса с запасом напора не менее 20% от расчётного значения.
Типичные ошибки при самостоятельном подборе насоса
Неверный расчет тепловой нагрузки. Часто игнорируется точное определение теплопотерь помещения, что приводит к выбору насоса с избыточной или недостаточной мощностью. Рекомендуется использовать точные данные из технических расчетов или обратиться к СНиП по отоплению для корректного определения тепловой нагрузки.
Пренебрежение гидравлическим сопротивлением системы. Многие выбирают насос только по мощности, забывая учесть длину труб, количество радиаторов, фитингов и запорной арматуры. Неучет суммарного сопротивления приводит к снижению эффективности циркуляции и повышенному энергопотреблению. Необходимо произвести гидравлический расчет системы с учетом всех элементов.
Выбор насоса без учета типа теплоносителя. Использование неподходящего материала корпуса или рабочих колес может привести к коррозии и быстрому выходу оборудования из строя. Для систем с антифризом или химически агрессивными жидкостями выбирайте насосы с соответствующими допусками и устойчивыми материалами.
Игнорирование требований к напору и производительности. Насос с неправильным соотношением напора и расхода не обеспечит стабильную работу системы. Рекомендуется подбирать насос по характеристикам, максимально близким к расчетным точкам работы, с учетом возможных пиковых нагрузок.
Отсутствие запаса мощности. Выбор насоса «впритык» без запаса снижает надежность и срок службы. Рекомендуется предусмотреть запас производительности порядка 10–15% для компенсации изменений в системе и износа оборудования.
Несоблюдение требований по монтажу и ориентации насоса. Неправильное размещение может привести к кавитации, шуму и вибрациям. Важно следовать рекомендациям производителя по установке, обеспечивать правильное направление потока и минимизировать высоты всасывания.
Проверка и корректировка параметров после монтажа позволит избежать большинства проблем и обеспечит эффективную работу отопительной системы.
Вопрос-ответ:
Как определить необходимую мощность насоса для системы отопления в частном доме?
Для расчёта мощности насоса нужно учитывать тепловую нагрузку системы, которая зависит от площади дома, теплопотерь и температуры теплоносителя. Обычно сначала рассчитывают объем теплоносителя, который должен циркулировать в системе, затем по формуле Q = V × ρ × c × ΔT (где Q – тепловая мощность, V – расход жидкости, ρ – плотность теплоносителя, c – теплоёмкость, ΔT – перепад температур) определяют необходимую производительность насоса. Затем учитывают потери давления в трубах, радиаторах и других элементах для выбора мощности с запасом.
Можно ли использовать насос меньшей мощности, чем рассчитанная, чтобы сэкономить электроэнергию?
Использование насоса с мощностью ниже расчетной приведёт к недостаточной циркуляции теплоносителя. В результате некоторые участки отопления будут плохо прогреваться, а насос будет работать в режиме перегрузки, что уменьшит срок его службы и снизит общую эффективность системы. Лучше подобрать насос, соответствующий расчетным параметрам или немного с запасом, чтобы обеспечить стабильную работу системы.
На какие параметры обратить внимание при выборе насоса для отопления по мощности?
Главное — обратить внимание на производительность насоса, то есть максимальный расход теплоносителя в литрах в минуту или кубометрах в час. Также важен напор, который должен покрывать суммарное сопротивление всей системы отопления. Нельзя забывать о рабочем давлении и совместимости с используемым теплоносителем. Эти характеристики обычно указаны в техническом паспорте оборудования.
Как влияет диаметр трубопровода на выбор мощности циркуляционного насоса?
Диаметр труб влияет на сопротивление потоку теплоносителя: чем меньше диаметр, тем выше давление, которое должен создавать насос для поддержания необходимого расхода. При слишком узких трубах насосу потребуется больше мощности для преодоления сопротивления. Поэтому правильный подбор труб и насоса должен идти в комплексе, чтобы избежать перерасхода электроэнергии и обеспечить стабильную циркуляцию.
Какие ошибки часто допускают при расчёте мощности циркуляционного насоса?
Чаще всего ошибаются, не учитывая реальные потери давления в системе — иногда берут только теоретические значения или пренебрегают сопротивлением радиаторов и фитингов. Ещё одна распространённая ошибка — отсутствие запаса мощности, из-за чего насос работает на пределе и быстро выходит из строя. Иногда неправильно рассчитывают температуру подачи и возврата, что влияет на объём циркуляции. Все эти нюансы важно учитывать для правильного выбора оборудования.
Как определить необходимую мощность циркуляционного насоса для системы отопления в частном доме?
Для расчёта мощности циркуляционного насоса нужно знать несколько параметров: расход теплоносителя в системе и напор, который насос должен обеспечить. Расход теплоносителя обычно рассчитывают исходя из тепловой нагрузки дома — сколько киловатт тепла требуется для поддержания нужной температуры. После этого вычисляют объём воды, который должен прокачиваться за единицу времени. Напор насоса рассчитывается с учётом сопротивления труб, радиаторов и других элементов системы. Полученные значения перемножают, и учитывают КПД насоса — так получают примерную мощность, необходимую для нормальной работы.
