Как рассчитать напряжение в цепи

Определение напряжения в цепи – ключевая задача при проектировании и диагностике любых электрических систем. Напряжение между двумя точками цепи рассчитывается на основе закона Ома: U = I × R, где U – напряжение в вольтах, I – сила тока в амперах, R – сопротивление в омах. Этот расчёт применим к участкам цепи с линейными пассивными элементами, где отсутствуют источники ЭДС.

Если цепь содержит несколько резисторов, важно учитывать тип соединения. При последовательном соединении общее сопротивление R_общ = R₁ + R₂ + … + R_n. Тогда напряжение на каждом резисторе рассчитывается как U_i = I × R_i. При параллельном соединении используется формула: 1/R_общ = 1/R₁ + 1/R₂ + … + 1/R_n, а напряжение на всех ветвях будет одинаковым.

В цепях с несколькими источниками напряжения или ЭДС необходимо применять метод узловых потенциалов или закон Кирхгофа. Например, в замкнутом контуре сумма произведений токов на сопротивления равна алгебраической сумме ЭДС: ΣIR = ΣЭДС. Это позволяет точно вычислить напряжение даже в сложных конфигурациях цепей.

Для повышения точности расчёта рекомендуется использовать цифровой мультиметр и предварительно измерить реальные значения сопротивлений. Отклонения сопротивлений от номинальных могут достигать 5–10% в зависимости от класса точности резисторов, что критично при точных измерениях.

Как определить напряжение по закону Ома

Для вычисления напряжения необходимо знать силу тока и сопротивление участка цепи. Закон Ома формулируется как: U = I × R, где U – напряжение в вольтах, I – ток в амперах, R – сопротивление в омах.

Перед расчётом убедитесь, что значения измерены корректно. Ток следует измерять амперметром, подключённым последовательно, а сопротивление – омметром при обесточенной цепи. Использование мультиметра с автоматическим выбором предела измерения ускорит процесс.

Например, если по проводнику протекает ток 2,5 А, а сопротивление составляет 8 Ом, то напряжение будет: U = 2,5 × 8 = 20 В.

Если цепь содержит несколько резисторов, и требуется определить напряжение на конкретном из них, используйте эквивалентное сопротивление для всего участка и пересчитайте ток, прежде чем применять формулу отдельно к нужному элементу.

При переменном токе дополнительно учитывают реактивные сопротивления. Тогда вместо R используется полное сопротивление Z, и расчёт ведётся по формуле U = I × Z.

Расчёт напряжения на участке цепи с несколькими резисторами

Если резисторы соединены последовательно, общее сопротивление участка определяется как сумма всех сопротивлений: R_общ = R₁ + R₂ + … + R_n. Ток в цепи одинаков для всех резисторов. Напряжение на каждом элементе рассчитывается по закону Ома: U_i = I × R_i. Чтобы найти напряжение на конкретном резисторе, сначала вычисляют полный ток в цепи: I = U_общ / R_общ, затем умножают его на сопротивление нужного участка.

При параллельном соединении напряжение на всех резисторах одинаково и равно общему: U_i = U_общ. В этом случае важно правильно определить эквивалентное сопротивление: 1/R_общ = 1/R₁ + 1/R₂ + … + 1/R_n. После этого можно найти ток через каждый резистор по формуле I_i = U_общ / R_i, а затем использовать его для расчёта мощности или проверки нагрева элемента.

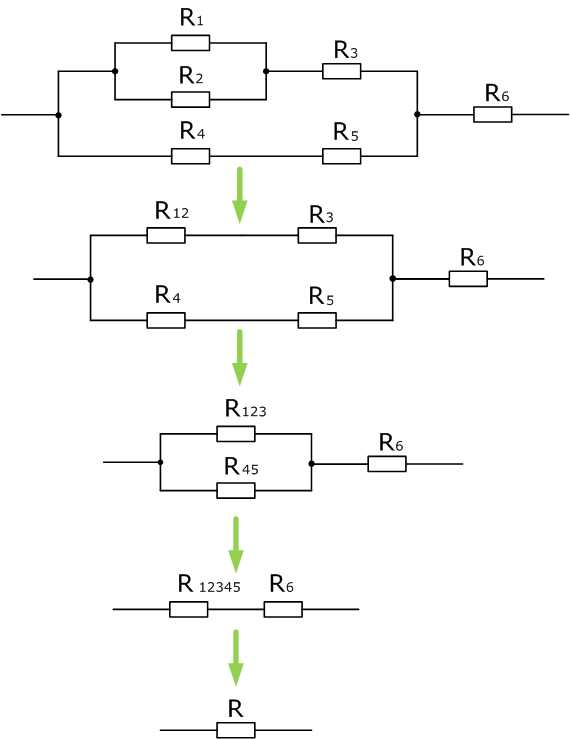

В смешанных схемах участок делят на узлы с последовательными и параллельными соединениями. Каждый блок пересчитывается до эквивалентного сопротивления, после чего применяются те же методы. Для сложных схем используют метод узловых потенциалов или закон Кирхгофа, чтобы определить напряжения на отдельных элементах без упрощения цепи.

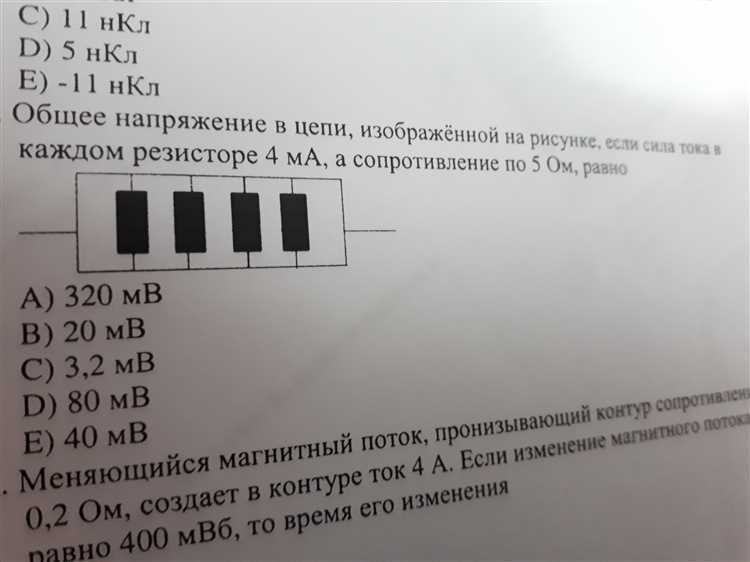

Определение напряжения в параллельном соединении

При параллельном соединении элементов электрической цепи ключевая особенность – одинаковое напряжение на всех участках. Независимо от количества подключённых резисторов или других потребителей, каждый из них получает полное напряжение источника.

Чтобы определить напряжение в такой цепи, необходимо точно измерить потенциал между узлами, к которым подключены элементы. Это выполняется с помощью вольтметра, щупы которого соединяются с двумя точками параллельной ветви. Важно обеспечить надёжный контакт: окисление или слабое соединение может исказить результат.

Для источника с номиналом 12 В параллельно подключённые резисторы R1 = 10 Ом, R2 = 47 Ом и R3 = 100 Ом получат одинаковое напряжение:

Если напряжение на одном из участков отличается от остальных, следует проверить контактные соединения, целостность проводников и сам вольтметр. В исправной цепи разброс значений исключён.

При расчётах важно помнить: измерение напряжения выполняется параллельно к элементу, не нарушая целостность цепи. Использование осциллографа оправдано при наличии переменного напряжения или импульсных колебаний.

Как найти напряжение в последовательной цепи

В последовательной цепи общее напряжение распределяется между всеми резистивными элементами. Чтобы рассчитать напряжение на каждом участке, необходимо знать значение общего напряжения и сопротивление каждого компонента.

1. Измерьте или определите общее напряжение источника питания. Например, 12 В.
2. Установите сопротивление каждого резистора. Допустим, R₁ = 4 Ом, R₂ = 2 Ом, R₃ = 6 Ом.
3. Сложите сопротивления: Rобщ = R₁ + R₂ + R₃ = 12 Ом.
4. Вычислите общий ток: I = Uобщ / Rобщ = 12 В / 12 Ом = 1 А.
5. Рассчитайте падение напряжения на каждом резисторе по закону Ома:
   • U₁ = I × R₁ = 1 А × 4 Ом = 4 В
   • U₂ = I × R₂ = 1 А × 2 Ом = 2 В
   • U₃ = I × R₃ = 1 А × 6 Ом = 6 В

Сумма напряжений на всех элементах должна равняться напряжению источника: 4 В + 2 В + 6 В = 12 В. Если полученное значение отличается – проверьте правильность расчётов или исправность элементов цепи.

Использование делителя напряжения для расчётов

Делитель напряжения применяется для определения падения напряжения на одном из участков цепи, состоящей из двух последовательных резисторов. Формула для расчёта:

U_вых = U_вх × (R₂ / (R₁ + R₂))

Где:

• U_вых – напряжение на втором резисторе (выход),
• U_вх – общее напряжение на входе цепи,
• R₁, R₂ – сопротивления резисторов, соединённых последовательно.

Рекомендуется использовать резисторы с точностью не ниже ±1% для обеспечения стабильности расчётов. Делитель напряжения эффективен при условии, что нагрузка, подключённая к выходу, имеет сопротивление как минимум в 10 раз выше, чем эквивалентное сопротивление делителя.

Порядок расчёта:

1. Определить значение входного напряжения и требуемого выходного.
2. Выбрать номинал одного из резисторов (например, R₁).
3. Рассчитать второй резистор по формуле: R₂ = R₁ × (U_вых / (U_вх — U_вых)).
4. Проверить, чтобы суммарное сопротивление делителя не превышало ограничений по току в цепи.

Для высокоомных цепей стоит учитывать влияние входного сопротивления измерительных приборов, особенно при значениях сопротивлений в сотни кОм и выше.

Как рассчитать падение напряжения на проводах

Для точного расчёта падения напряжения необходимо знать длину провода, его сопротивление и величину тока. Формула для однопроводной цепи с нагрузкой на конце выглядит так: ΔU = I × R, где I – ток в амперах, R – сопротивление провода в омах.

Сопротивление провода рассчитывается по формуле: R = ρ × (L / S), где ρ – удельное сопротивление материала (медь – примерно 0,0175 Ом·мм²/м), L – длина провода в метрах (учитывается длина туда и обратно), S – площадь сечения провода в мм².

При переменном токе с учётом частоты и индуктивности используют полное сопротивление, но для низкочастотных цепей часто достаточно активного сопротивления.

Пример: при токе 10 А, длине провода 20 м и медном проводнике с сечением 2,5 мм² сопротивление составит 0,0175 × (20 / 2,5) = 0,14 Ом. Падение напряжения будет ΔU = 10 × 0,14 = 1,4 В.

Рекомендуется не допускать падение напряжения более 3–5 % от номинального значения, чтобы избежать снижения эффективности и повреждений оборудования.

Для расчёта трёхфазных систем формула усложняется, учитывая ток фазы и длину всех трёх проводников. При длинных линиях используют специализированные калькуляторы с учётом температуры и режима работы.

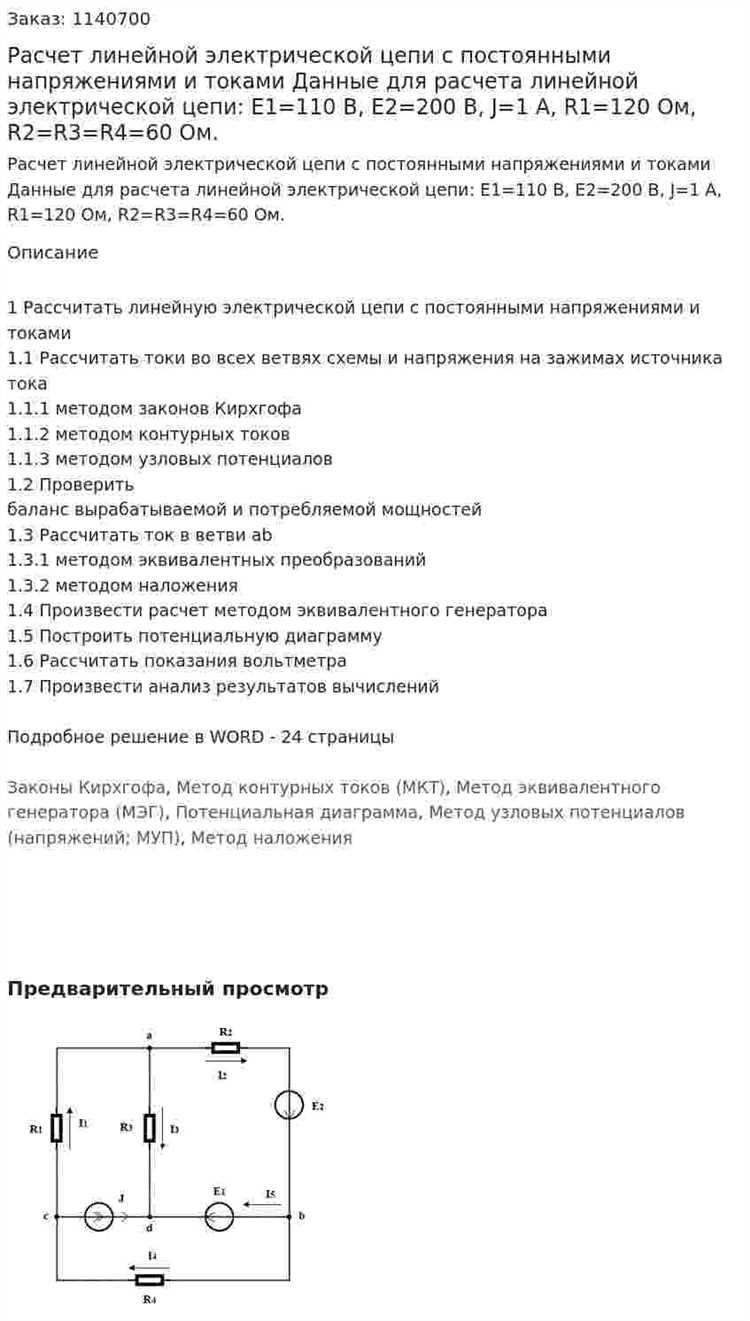

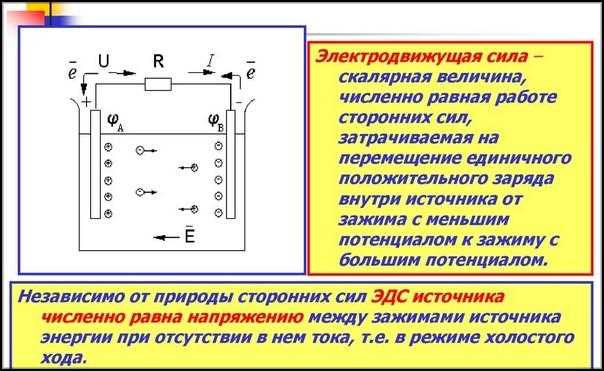

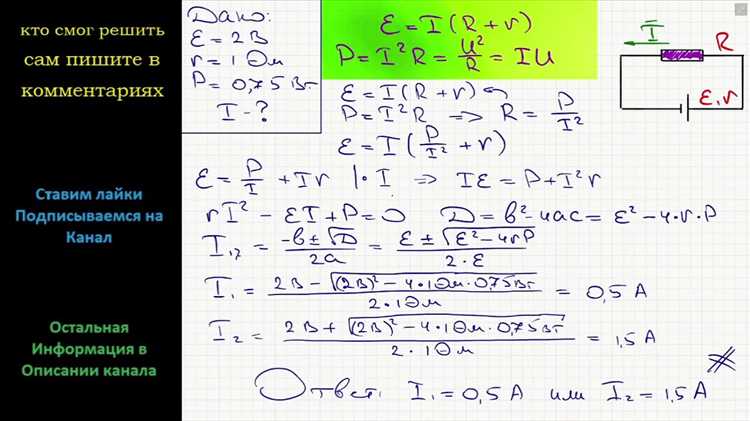

Расчёт напряжения в цепи с источниками ЭДС и внутренним сопротивлением

Для точного определения напряжения на нагрузке необходимо учитывать внутреннее сопротивление источника ЭДС. Напряжение на зажимах источника, под нагрузкой, рассчитывается по формуле:

U = E — I·r, где E – ЭДС источника, r – внутреннее сопротивление, I – ток в цепи.

Ток I определяется по закону Ома для полной цепи как I = E / (R + r), где R – сопротивление нагрузки.

Подставляя ток в выражение для напряжения, получаем:

U = E — (E / (R + r)) · r = E·(R / (R + r)).

Это означает, что величина напряжения на нагрузке пропорциональна отношению внешнего сопротивления к сумме сопротивлений. Если r значительно меньше R, потери напряжения минимальны.

При проектировании цепей необходимо выбирать источник с внутренним сопротивлением, по крайней мере, в 10 раз меньшим, чем нагрузка, чтобы избежать заметных падений напряжения.

Если в цепи несколько последовательно соединённых источников ЭДС с внутренними сопротивлениями, суммарное напряжение рассчитывается как сумма ЭДС, а внутренние сопротивления складываются. Ток цепи при этом равен I = (ΣE) / (Σr + R).

Для параллельного соединения источников внутренние сопротивления влияют на распределение токов и требуют расчёта по методам эквивалентных сопротивлений.

В практических задачах важно измерять и учитывать фактическое внутреннее сопротивление источника, которое может изменяться с состоянием заряда и температурой, чтобы корректно рассчитывать напряжение на нагрузке.

Вопрос-ответ:

Как рассчитать напряжение в цепи, если известны сопротивление и сила тока?

Чтобы вычислить напряжение, нужно умножить сопротивление на силу тока. Формула выглядит так: U = I × R, где U — напряжение в вольтах, I — сила тока в амперах, а R — сопротивление в омах. Например, если ток равен 2 амперам, а сопротивление 5 ом, то напряжение будет 10 вольт.

Почему напряжение в цепи может отличаться от заданного значения источника питания?

Разница возникает из-за наличия сопротивлений в проводах и компонентах цепи. Они создают падение напряжения, которое уменьшает то напряжение, что фактически оказывается на нагрузке. Чем выше сопротивление проводников или дополнительных элементов, тем сильнее снижается напряжение по сравнению с номинальным значением источника.

Как влияет последовательное и параллельное соединение элементов на расчёт напряжения?

При последовательном соединении общее напряжение распределяется между элементами в зависимости от их сопротивлений, и суммарное напряжение равно сумме напряжений на каждом элементе. При параллельном соединении напряжение на всех элементах одинаковое и равно напряжению источника. Поэтому при расчёте важно учитывать тип соединения, чтобы правильно определить напряжение на каждом участке цепи.

Можно ли определить напряжение в цепи без измерительных приборов, используя только теоретические расчёты?

Да, если известны значения силы тока и сопротивлений в цепи, напряжение можно вычислить по формулам из закона Ома и правил для последовательных и параллельных цепей. Однако в реальной практике стоит учитывать, что некоторые параметры могут изменяться из-за нагрева проводников или нестабильности источника питания, поэтому для точного определения часто используют вольтметры.

Как рассчитать напряжение на конкретном элементе в сложной электрической цепи?

Сначала нужно определить тип соединения элементов и рассчитать общее сопротивление цепи. Для последовательных цепей напряжение делится пропорционально сопротивлениям, для параллельных — напряжение одинаково на всех ветвях. Часто применяют законы Кирхгофа, которые позволяют составить уравнения для токов и напряжений в различных участках цепи. Решив эти уравнения, можно найти напряжение на нужном элементе.

Как определить напряжение в электрической цепи с несколькими источниками и сопротивлениями?

Для расчёта напряжения в такой цепи сначала нужно составить схему с учётом всех источников напряжения и сопротивлений. Затем применяют законы Кирхгофа: первый закон для подсчёта токов в узлах и второй — для напряжений в замкнутых контурах. Решая систему уравнений, находят токи в каждой ветви, после чего можно вычислить напряжение на нужном участке, умножая ток на сопротивление этого участка. Если цепь слишком сложная, часто используют методы замещения, например, эквивалентный источник или преобразование звезда-треугольник, чтобы упростить расчёты.
