Выбор правильного сечения провода напрямую влияет на безопасность и надежность работы удлинителя. При превышении допустимой нагрузки провода нагреваются, что приводит к ухудшению изоляции и риску короткого замыкания. Основной параметр для расчета – мощность подключаемых приборов в киловаттах и напряжение сети.
Для однофазной сети 220 В расчет начинается с определения тока по формуле I = P / U, где P – суммарная мощность в ваттах, а U – напряжение, обычно 220 В. Далее по значению тока выбирается сечение провода, способное выдержать такую нагрузку без перегрева.
Рекомендуется учитывать длительность работы и условия прокладки провода. Для коротких удлинителей с мощностью до 3 кВт подходит сечение 1,5 мм², для нагрузок до 4,5 кВт – 2,5 мм². При превышении 5 кВт стоит рассматривать провода от 4 мм². Эти значения основаны на максимальных токах с учетом коэффициентов запаса для бытовых условий.
Определение максимальной мощности нагрузки для удлинителя
Максимальная мощность нагрузки для удлинителя зависит от допустимого тока, который выдерживает провод внутри удлинителя, и от напряжения сети (обычно 220 В в бытовых условиях). Для расчёта мощности используется формула:
P = I × U, где P – мощность нагрузки (Вт), I – допустимый ток провода (А), U – напряжение (В).
Для стандартного бытового удлинителя с проводом сечением 1,5 мм² максимально допустимый ток составляет около 16 А. Следовательно, максимально допустимая мощность будет:
16 А × 220 В = 3520 Вт.
При использовании провода с меньшим сечением, например 1 мм², допустимый ток снижается до 10 А, а мощность – до 2200 Вт.
Чтобы избежать перегрева и обеспечить безопасную эксплуатацию, нагрузку удлинителя не рекомендуется доводить до предельных значений. Рекомендуется использовать запас в 20–25%:
Рекомендуемая мощность = Максимальная мощность × 0,75–0,8.
Например, для провода 1,5 мм² оптимальная нагрузка составит около 2700 Вт.
При подключении мощных электроприборов суммарная мощность не должна превышать рассчитанный предел. Несоблюдение приводит к повышенному нагреву проводника и опасности короткого замыкания.
Удлинители с сечением провода менее 1 мм² подходят только для маломощных приборов, таких как освещение, зарядные устройства, мелкая электроника. Для электроинструментов, обогревателей и бытовой техники мощностью свыше 2 кВт рекомендуется использовать провод от 1,5 мм² и выше.
Таким образом, точное определение максимальной мощности нагрузки напрямую связано с сечением провода, его допустимым током и наличием запаса безопасности, что обеспечивает долгую и безопасную работу удлинителя.
Расчет силы тока по мощности и напряжению сети
Для определения силы тока (I) по известной мощности (P) и напряжению (U) используется формула:
I = P / U
где:
- I – сила тока, измеряется в амперах (А);
- P – потребляемая мощность, в ваттах (Вт) или киловаттах (кВт);
- U – напряжение сети, в вольтах (В).
Если мощность указана в киловаттах, необходимо перевести её в ватты, умножив на 1000.
Для однофазной сети напряжение обычно равно 220 В, для трёхфазной – 380 В.
Для трёхфазной системы формула расчёта силы тока изменяется и учитывает фазное напряжение и коэффициент мощности:
I = P / (√3 × U × cos φ)
- √3 ≈ 1,732 – коэффициент для трёхфазной системы;
- cos φ – коэффициент мощности, обычно принимается от 0,8 до 1, если не известен точно.
Пример для однофазной сети: мощность 3 кВт, напряжение 220 В.
Сила тока: I = 3000 / 220 ≈ 13,6 А.
Пример для трёхфазной сети: мощность 5 кВт, напряжение 380 В, cos φ = 0,9.
Сила тока: I = 5000 / (1,732 × 380 × 0,9) ≈ 8,4 А.
Результат расчёта необходим для выбора правильного сечения провода, чтобы обеспечить безопасность и минимальные потери.

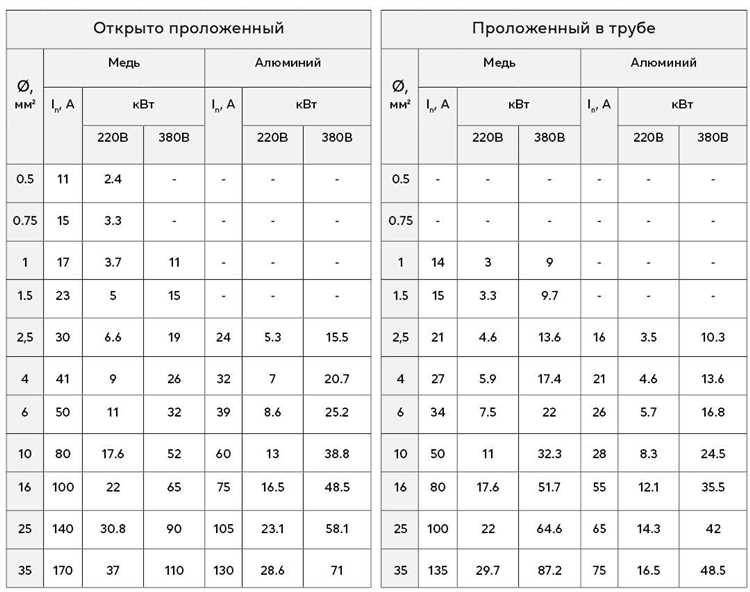

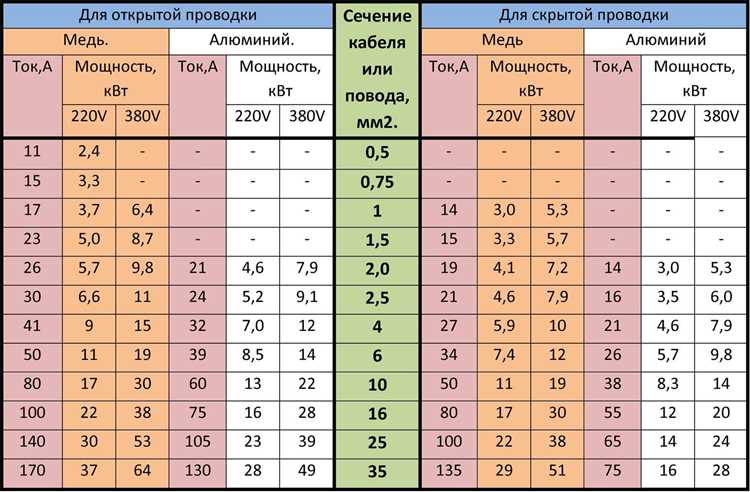

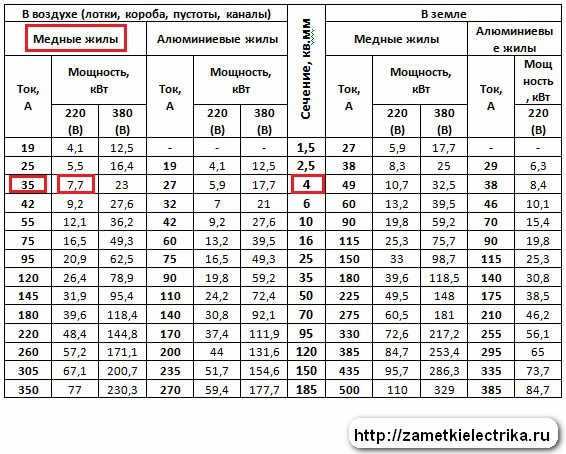

Выбор сечения провода с учетом допустимой нагрузки по току
Сечение проводника определяется максимальным током, который он способен пропускать без перегрева и потери изоляции. Для бытовых удлинителей часто используется медный провод, допустимая нагрузка которого рассчитывается исходя из материала и способа прокладки.
Для проводов с изоляцией ПВХ и прокладкой в воздухе допустимый ток на 1 мм² медного сечения составляет примерно 6–10 А. Например, провод с сечением 1,5 мм² выдерживает нагрузку до 15 А, что соответствует мощности до 3,3 кВт при напряжении 220 В.
При выборе сечения учитывают суммарную мощность подключаемых приборов. Для нагрузки 5 кВт рекомендуется сечение не менее 2,5 мм², так как 2,5 мм² выдерживает ток до 20–25 А, что обеспечивает безопасную работу без перегрева.
Если удлинитель планируется использовать на мощность свыше 7 кВт, целесообразно выбрать сечение 4 мм² и выше. Такой провод выдержит ток 30–35 А, снизит падение напряжения и повысит безопасность эксплуатации.
Недостаточное сечение провода приводит к нагреву, увеличению сопротивления и возможному выходу из строя изоляции, что создает риск короткого замыкания и пожара. Важно учитывать не только мощность, но и длину удлинителя – на длинных участках рекомендуется увеличить сечение для компенсации падения напряжения.
Правильный расчет сечения по току исключит перегрузки и обеспечит стабильное электроснабжение устройств, подключаемых через удлинитель.
Учет длины удлинителя при подборе сечения провода
Длина удлинителя напрямую влияет на величину падения напряжения и тепловые потери в проводе. Чем длиннее провод, тем больше сопротивление, что требует увеличения сечения жилы для компенсации потерь.
Для стандартных медных проводов при длине до 10 метров обычно достаточно сечения 1,5 мм² при нагрузке до 3,5 кВт. Если длина удлинителя превышает 20 метров, сечение следует увеличить минимум до 2,5 мм², чтобы избежать перегрева и снижения напряжения.
Для длин удлинителей свыше 30 метров рекомендуется выбирать сечение от 4 мм² в зависимости от максимальной мощности подключаемых устройств. Например, при нагрузке 3 кВт и длине 30 метров падение напряжения не должно превышать 5% от номинального, что достигается увеличением сечения.
При выборе сечения провода нужно учитывать не только длину, но и максимально допустимый ток, который рассчитывается по формуле I = P / U, где P – мощность нагрузки, U – напряжение сети (220 В). Полученное значение тока сопоставляют с максимально допустимой нагрузкой выбранного сечения.
Игнорирование длины удлинителя приводит к перегреву провода и снижению надежности электрооборудования. При длительном использовании мощных приборов на длинных удлинителях рекомендуется увеличить сечение на один шаг выше стандартного значения.
Влияние материала провода на выбор сечения
Проводники из меди и алюминия имеют разные электрические характеристики, что напрямую влияет на необходимое сечение для передачи заданной мощности. У медных проводов удельное сопротивление составляет около 0,0175 Ом·мм²/м, у алюминиевых – около 0,028 Ом·мм²/м. Это означает, что при одинаковой нагрузке алюминиевый провод требует примерно на 60% большее сечение для компенсации большего сопротивления и снижения потерь.
Для медного провода стандартным считается использование сечений от 1,5 мм² для мощностей до 3 кВт на длине удлинителя до 10 метров. При применении алюминиевого провода сечение необходимо увеличивать минимум на 50%, то есть для тех же условий подойдут провода сечением от 2,5 мм².
Материал влияет также на нагрев провода. Алюминий хуже отводит тепло и обладает большей склонностью к окислению, что повышает риск повышения сопротивления и перегрева контактов. В условиях длительной эксплуатации рекомендуется выбирать сечение с запасом, особенно при алюминиевых проводниках.
При расчёте сечения важно учитывать рабочую температуру и условия монтажа, так как алюминиевые провода требуют более строгих требований к соединениям и изоляции, что может дополнительно влиять на выбор сечения.
Проверка соответствия сечения провода требованиям безопасности

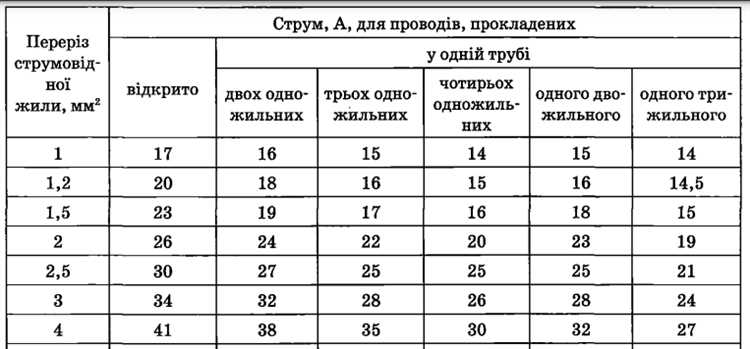

Сечение провода выбирается исходя из максимально допустимого тока нагрузки. Для удлинителей важно, чтобы ток не превышал значение, указанное для данного сечения в нормативных документах. Например, медный провод сечением 1,5 мм² выдерживает ток до 16 А, 2,5 мм² – до 25 А, 4 мм² – до 32 А.
Для расчёта тока по мощности используется формула: I = P / U, где P – мощность нагрузки в ваттах, U – напряжение сети (220 В). Значение тока сравнивается с допустимым для выбранного сечения. При превышении необходимо увеличить сечение провода.
Отсутствие запасов по току приводит к перегреву и повреждению изоляции, что увеличивает риск короткого замыкания и возгорания. Минимальное сечение не должно быть меньше 1,5 мм² для бытовых удлинителей.
Длина удлинителя влияет на падение напряжения: с увеличением длины сопротивление растёт, что требует увеличения сечения провода для снижения тепловых потерь. Для удлинителей свыше 10 метров рекомендуется сечение не менее 2,5 мм² при мощности выше 3 кВт.
Провод должен иметь сертификат соответствия и использоваться согласно техническим требованиям производителя удлинителя и электробезопасности. Игнорирование стандартов повышает вероятность аварийных ситуаций.
Вопрос-ответ:
Как правильно определить сечение провода для удлинителя по мощности подключаемого оборудования?
Для расчёта сечения провода важно знать суммарную мощность всех устройств, которые будут подключены к удлинителю. Затем нужно перевести эту мощность в силу тока, разделив её на напряжение сети (обычно 220 В). Полученное значение тока сравнивают с допустимой нагрузкой проводов разных сечений. Выбирают провод с таким сечением, который может безопасно пропускать полученный ток без перегрева. Это позволяет обеспечить стабильную работу оборудования и избежать риска возгорания.
Почему нельзя использовать провод меньшего сечения, чем рассчитано по киловаттам для удлинителя?
Если сечение провода меньше требуемого, он будет сильно нагреваться при прохождении тока. Это может привести к повреждению изоляции и даже короткому замыканию. Кроме того, уменьшение сечения увеличивает сопротивление, что вызывает падение напряжения на проводе, и оборудование может работать нестабильно или хуже. С течением времени такие условия увеличивают риск аварий и снижают срок службы удлинителя и подключённых устройств.
Как влияет длина удлинителя на выбор сечения провода при расчёте по мощности?
Длина удлинителя напрямую влияет на потери напряжения из-за сопротивления провода. Чем длиннее провод, тем сильнее снижение напряжения на конце удлинителя. Чтобы компенсировать эти потери и не допустить перегрева, при увеличении длины следует выбирать провода большего сечения, чем при коротких удлинителях. Это помогает сохранить нормальные параметры питания и защитить оборудование от проблем, вызванных недостаточным напряжением.
Можно ли использовать алюминиевый провод для удлинителя при расчёте сечения по киловаттам?
Алюминиевый провод обладает большим сопротивлением, чем медный при одинаковом сечении. Поэтому для такой же нагрузки сечение алюминиевого провода должно быть больше, чем медного, чтобы избежать перегрева и значительного падения напряжения. При использовании алюминия стоит внимательно рассчитывать сечение и учитывать специфику материала, так как неправильный выбор приведёт к снижению безопасности и ухудшению работы подключённой техники.
