Розетки в жилых помещениях в России, как правило, рассчитаны на напряжение 220 В и допускают ток до 16 А. Это означает, что максимальная мощность подключаемого устройства не должна превышать 3,5 кВт. Чтобы точно определить силу тока, нужно учитывать потребляемую мощность прибора и использовать формулу: I = P / U, где I – сила тока в амперах, P – мощность в ваттах, U – напряжение в вольтах.
Например, если электрочайник потребляет 2000 Вт, то сила тока будет I = 2000 / 220 ≈ 9,1 А. Это значение безопасно для стандартной розетки. Однако если одновременно подключить несколько приборов с суммарной мощностью, превышающей 3500 Вт, то сила тока превысит допустимый предел, что может привести к перегреву проводки и автоматическому отключению защиты.
Также важно учитывать тип используемой проводки. Медный кабель сечением 2,5 мм² выдерживает до 21 А, что соответствует нагрузке около 4,5 кВт. Если проводка старого типа или алюминиевая, её допустимая нагрузка существенно ниже. Перед расчетами необходимо знать точную мощность приборов, номинал автоматов и состояние электросети.
Как определить номинальное напряжение в вашей электросети
Номинальное напряжение в жилых домах в России и большинстве стран СНГ составляет 230 В при частоте 50 Гц. Чтобы удостовериться в этом на практике, используйте мультиметр в режиме измерения переменного напряжения (AC).
Вставьте щупы мультиметра в два отверстия розетки – красный в правое, черный в левое. Если прибор показывает значение в пределах 220–240 В, это и есть ваше номинальное напряжение. Значительные отклонения указывают на проблемы в электросети или неправильное подключение.
Если розетка трёхконтактная, можно дополнительно измерить напряжение между фазой и заземляющим контактом – оно также должно быть около 230 В. Между нулем и землей напряжение не должно превышать 5 В. При большем значении возможно повреждение заземления.
Для многофазных сетей в частных домах используйте тот же метод, измеряя напряжение между фазами: при трехфазной системе напряжение между двумя фазами будет около 400 В. Это подтверждает наличие трёхфазного ввода.
Регулярные измерения помогут выявить нестабильность напряжения, особенно при скачках выше 250 В или падениях ниже 200 В. Такие отклонения требуют вмешательства специалистов или установки стабилизатора напряжения.
Какие приборы нужны для измерения силы тока
Для точного измерения силы тока в розетке необходимы специализированные измерительные устройства. Каждый из них подходит для разных условий эксплуатации и уровней подготовки пользователя.
- Мультиметр (тестер) – универсальный прибор, способный измерять силу тока, напряжение и сопротивление. Для измерения тока в цепи переменного тока необходимо выбрать режим AC и подключать прибор последовательно с нагрузкой. Обязательна проверка максимального предела измерения тока (обычно 10 А).
- Токоизмерительные клещи – позволяют измерять силу тока без разрыва цепи. Подходят только для одного проводника, через который проходит ток. Модели с функцией True RMS обеспечивают точность даже при искаженной синусоиде.
- Измерительные розетки – электронные адаптеры, вставляемые в бытовую розетку. Отображают силу тока в реальном времени. Не требуют специальных навыков и идеально подходят для оценки нагрузки от бытовых приборов.
- Цифровой ваттметр – устройство для анализа потребляемой мощности, силы тока и напряжения. Используется в розетке, показывает точные параметры нагрузки. Рекомендуется выбирать модели с минимальной погрешностью (не выше 1%).
Для бытового применения наиболее безопасны токоизмерительные клещи и измерительные розетки. Мультиметр требует внимательного соблюдения техники безопасности, особенно при измерении переменного тока в сети 220 В.
Как рассчитать силу тока по мощности подключённого устройства
Чтобы определить силу тока, необходимо знать мощность устройства и напряжение сети. В бытовых условиях в России стандартное напряжение составляет 220 В.

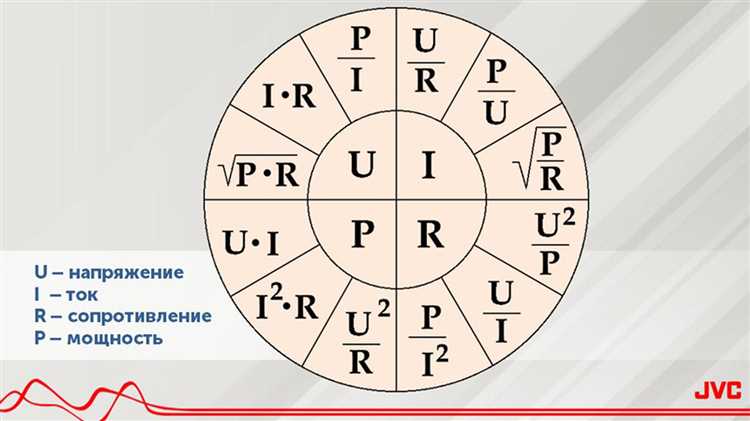

Формула расчёта: I = P / U, где I – сила тока в амперах, P – мощность устройства в ваттах, U – напряжение в вольтах.
Например, если устройство потребляет 2200 Вт, расчёт будет следующим: I = 2200 / 220 = 10 А. Это означает, что при подключении прибора с такой мощностью через розетку будет протекать ток в 10 ампер.
Учитывай пусковые токи для устройств с электродвигателями. Например, у стиральной машины с номинальной мощностью 2000 Вт стартовая нагрузка может кратковременно увеличиваться в 1,5–2 раза. В таком случае ток при включении может достигать 18 А.
Если на одном удлинителе работают несколько приборов, их мощности суммируются: два обогревателя по 1500 Вт дадут общую мощность 3000 Вт, а ток составит I = 3000 / 220 ≈ 13,6 А. Убедись, что проводка и розетка рассчитаны на такую нагрузку.
Для устройств с переменной мощностью (например, паяльные станции или диммеры) используй максимальное значение, указанное в паспорте оборудования.
При расчётах не округляй напряжение без необходимости. Если измеренное значение составляет, например, 230 В, используй его, чтобы получить более точный результат.
Как учесть коэффициент мощности при расчётах
Коэффициент мощности (cos φ) отражает соотношение между активной и полной мощностью в цепи переменного тока. Для бытовых приборов он варьируется от 0,6 до 1. Игнорирование этого показателя приводит к заниженной оценке тока.
Чтобы точно рассчитать силу тока, необходимо использовать формулу: I = P / (U × cos φ), где I – сила тока в амперах, P – активная мощность прибора в ваттах, U – напряжение сети (обычно 220 В), cos φ – коэффициент мощности.
Например, при мощности 1500 Вт и cos φ = 0,8: I = 1500 / (220 × 0,8) ≈ 8,52 А. Без учёта коэффициента получилось бы I = 1500 / 220 ≈ 6,82 А – занижение почти на 25 %.
Коэффициент мощности указывается в технических паспортах оборудования. Если он неизвестен, для расчётов следует принимать типичные значения: 0,95 для компьютеров, 0,8 для холодильников, 0,6–0,7 для старых электродвигателей.
Правильный учёт cos φ особенно важен при проектировании электропроводки: ток выше, чем ожидалось, может привести к перегреву кабеля и срабатыванию автоматических выключателей.

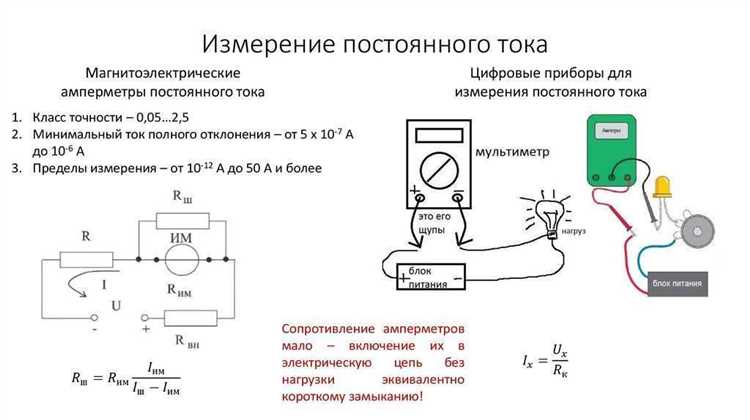

Как измерить силу тока с помощью мультиметра
Перед измерением тока убедитесь, что мультиметр поддерживает нужный диапазон измерений: для бытовых розеток необходим режим переменного тока (AC), как правило, до 10 А. Убедитесь, что щупы подключены правильно: черный – в гнездо COM, красный – в разъем с маркировкой 10A или A, если предусмотрен. Неправильное подключение может привести к перегоранию предохранителя прибора.
Измерение силы тока производится только путем включения мультиметра в разрыв цепи. Нельзя просто вставить щупы в розетку – это приведет к короткому замыканию. Для измерений используйте нагрузку (например, обогреватель), подключив ее через адаптированный удлинитель с доступом к одному из проводов.
Алгоритм действий:
| 1. | Отключите питание и разорвите один из проводов фазы или нуля внутри удлинителя. |
| 2. | Подключите щупы мультиметра к оголенным концам разорванного провода, соблюдая полярность и контакт. |
| 3. | Включите питание и нагрузку. Мультиметр отобразит значение тока в амперах. |
| 4. | После измерения отключите питание, уберите щупы и восстановите целостность провода. |
При измерении тока следите, чтобы нагрузка не превышала допустимый ток мультиметра. Никогда не держите мультиметр в режиме амперметра при отсутствии нагрузки – это опасно.
Как учитывать допустимую нагрузку на розетку при расчётах
Допустимая нагрузка розетки определяется максимальным током, который может безопасно проходить через контактные соединения и проводку, подключённую к ней. Обычно бытовые розетки рассчитаны на ток 16 А, что соответствует мощности около 3,5 кВт при напряжении 220 В. Превышение этого значения приводит к перегреву и риску повреждения оборудования или пожара.
При расчёте нагрузки необходимо учитывать суммарную мощность всех подключаемых приборов. Например, если к одной розетке планируется подключить несколько устройств, суммарный ток рассчитывают по формуле I = P / U, где P – суммарная мощность в ваттах, U – напряжение (220 В). Если итоговый ток превышает 16 А, требуется использовать розетку с большей пропускной способностью или распределить нагрузку на несколько линий.
Важно помнить, что номинал автомата защиты в щитке должен соответствовать максимальному току розетки, иначе защитные устройства не сработают при перегрузке. Также стоит учитывать качество и сечение проводки – для 16 А рекомендовано использовать кабель сечением не менее 1,5 мм² медного провода.
При установке специализированных розеток, например, для мощной техники (электроплиты, стиральной машины), допустимая нагрузка может быть увеличена до 25 или 32 А, но это требует соответствующего кабеля и защиты. В бытовых условиях важно строго соблюдать указанные параметры и не превышать расчётные значения, чтобы избежать аварийных ситуаций.
Вопрос-ответ:
Как определить силу тока в розетке без специальных приборов?
Для приблизительной оценки силы тока можно воспользоваться известной мощностью подключаемого прибора и напряжением сети. Сила тока вычисляется по формуле: I = P / U, где I — сила тока в амперах, P — мощность прибора в ваттах, U — напряжение сети (обычно 220 В). Например, если устройство потребляет 1100 Вт, то сила тока будет около 5 А (1100 ÷ 220 = 5). Такой способ не заменяет точные измерения, но позволяет получить общее представление.
Какие параметры влияют на точность расчета силы тока в бытовой розетке?
На точность расчета влияют несколько факторов: реальное напряжение сети, которое может отличаться от номинала; коэффициент мощности прибора, так как не вся мощность преобразуется в полезную работу; и режим работы устройства — например, пусковые токи у некоторых приборов значительно превышают рабочие. Также стоит учитывать потери в проводах и контактах, которые могут изменить фактический ток.
Почему важно правильно рассчитывать силу тока в домашних электросетях?
Правильный расчет силы тока помогает избежать перегрузок проводки, что снижает риск возгорания и выхода из строя электрооборудования. При слишком большой нагрузке автоматические выключатели могут срабатывать часто, а провода перегреваться, что ухудшает безопасность. Зная предполагаемый ток, можно подобрать подходящие предохранители и кабели, чтобы обеспечить надежную и безопасную эксплуатацию бытовых приборов.
Можно ли рассчитать силу тока для нескольких подключенных приборов к одной розетке?
Да, для этого необходимо сложить мощности всех приборов, которые будут работать одновременно, и разделить полученную сумму на напряжение сети. Формула будет выглядеть так: I = (P1 + P2 + … + Pn) / U. Однако стоит помнить, что не всегда все устройства работают с полной нагрузкой одновременно, поэтому расчет лучше делать с небольшим запасом. Также важно учитывать характеристики электропроводки и защитных устройств, чтобы исключить перегрузки.
