Как рассчитать стропильную систему двухскатной крыши

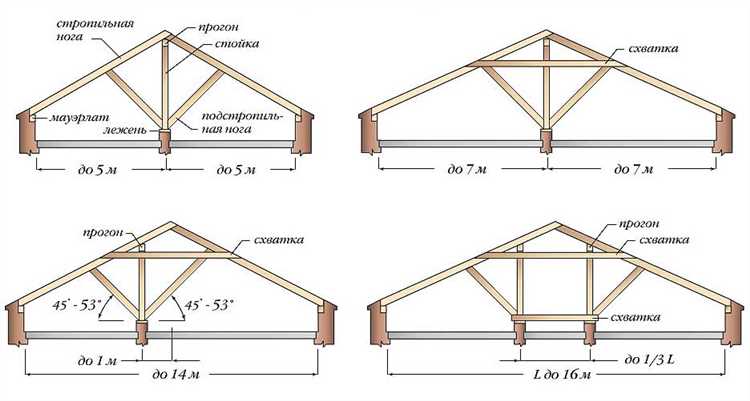

Нагрузки на стропильную систему двухскатной крыши необходимо рассчитывать с учетом климата региона, длины пролета, угла наклона скатов и типа кровельного материала. При пролете до 6 метров чаще всего применяют висячие стропила, при больших значениях – наслонные, с обязательным учетом опорных стен и дополнительных прогонов.

Для стандартного жилого дома шириной 8 метров с углом наклона 35° оптимальная длина стропильных ног составит около 5,8 м. При использовании обрезной доски 50×200 мм, шаг установки – 600 мм. В регионах с повышенной снеговой нагрузкой (например, более 180 кг/м²) необходимо переходить на сечение не менее 75×200 мм или уменьшать шаг до 400 мм.

Нагрузка складывается из постоянной (вес кровли, обрешетки, утеплителя) и временной (снег, ветер). Например, вес металлочерепицы с обрешеткой – около 30 кг/м². Для точного расчета применяется формула: R = (G + Q) × L² / (8 × f), где G – постоянная нагрузка, Q – временная, L – пролет, f – прогиб, допустимый по СНиП.

При проектировании важно учитывать прочность опорных узлов. Металлические крепежные элементы, такие как уголки и шпильки, подбираются по расчетному усилию в соединениях. Обязательно закладывается вентиляционный зазор под кровельным покрытием для предотвращения конденсата и преждевременного разрушения древесины.

Определение угла наклона скатов в зависимости от климата и кровельного материала

Угол наклона скатов определяется не только архитектурными предпочтениями, но и функциональными требованиями, зависящими от погодных условий региона и типа покрытия.

• В районах с обильными снегопадами (например, Сибирь, Урал) угол должен быть не менее 35–45°, чтобы обеспечить самосброс снега и снизить нагрузку на стропила.
• В зонах с сильными ветрами (южные степные регионы) угол наклона ограничивается 15–25°, чтобы уменьшить ветровую парусность и снизить риск срыва кровли.
• В умеренном климате (Центральная Россия) оптимален диапазон 25–35°, обеспечивающий баланс между снеговой и ветровой нагрузкой.

Выбор кровельного материала также напрямую влияет на допустимый угол наклона:

• Металлочерепица и профнастил требуют минимального уклона от 14°, иначе возрастает риск протечек по стыкам.
• Мягкая черепица (битумная) эффективна при угле от 12°, но требует сплошного основания и качественной вентиляции.
• Керамическая и цементно-песчаная черепица требуют угла от 22°, поскольку их масса и способ укладки не допускают малых уклонов.
• Ондулин допускается при наклоне от 6°, но при этом шаг обрешетки уменьшается, что увеличивает затраты на конструкцию.

Недостаточный угол приводит к задержке осадков, ускоренному износу покрытия и образованию наледи. Избыточный – повышает парусность и требует усиления креплений. Оптимальное значение выбирается по наименьшему допустимому параметру среди климата и покрытия с учетом нормативных нагрузок СНиП 2.01.07-85 и СП 20.13330.2016.

Расчет длины стропильных ног с учетом свеса и утеплителя

Длина стропильной ноги определяется на основе геометрии крыши, толщины утеплителя и величины свеса. Основу расчета составляет прямоугольный треугольник, где стропильная нога – гипотенуза, половина ширины дома – основание, а высота от мауэрлата до конька – противолежащий катет.

При расчете сначала определяют «чистую» длину стропил без свеса:

√(H² + (B/2)²), где:

• H – высота от мауэрлата до конька (в метрах)
• B – ширина дома (в метрах)

Затем учитывают утеплитель. Если утепление производится между стропилами, то добавляют толщину утеплителя, подбитого снизу. При наружном утеплении добавляется толщина контробрешетки и вентизазора. При этом учитывают угол наклона крыши, поскольку утеплитель укладывается параллельно стропильной ноге.

Длина утеплителя по стропиле = толщина утеплителя / sin(угла наклона)

Далее добавляется длина свеса. Обычно его размер составляет 500–600 мм. При крутых скатах свес может достигать 800 мм, при пологих – 400 мм. Этот параметр также пересчитывается в проекцию по длине стропил:

Длина свеса по стропиле = горизонтальный свес / cos(угла наклона)

Пример: ширина дома – 8 м, высота до конька – 2,4 м, угол наклона – 35°, утеплитель – 200 мм, свес – 500 мм.

Итоговую длину округляют до ближайшего стандартного размера пиломатериала, например 6 м. Излишки подрезаются при монтаже.

Выбор сечения и материала стропил по нагрузке и пролету

Основной параметр при выборе сечения стропила – расчетная нагрузка на погонный метр. Она складывается из веса кровельного пирога, снеговой нагрузки региона и собственного веса конструкции. Например, при общей нагрузке до 200 кг/м² и шаге стропил 600 мм, пролетом до 4 метров подойдет сечение 50×150 мм. При увеличении пролета до 6 метров потребуется минимум 75×200 мм.

Для расчетов принимают следующие ориентировочные значения: удельный вес кровли – 20–50 кг/м², снеговая нагрузка – от 80 до 320 кг/м² в зависимости от климатической зоны. Собственный вес деревянной конструкции – около 50 кг/м².

При пролете более 6 метров используют клееную древесину или усиливают стропильную ногу металлическими накладками. Стандартная строительная древесина – ель или сосна влажностью до 20%. Категорически не рекомендуется использовать необрезную доску, древесину с трещинами и синевой. Оптимальный класс прочности – С24 и выше.

Для компенсации прогиба стропильной ноги допускается увеличение высоты сечения при сохранении толщины. Так, доска 50×200 мм эффективнее, чем 75×150 мм при одинаковом сечении. Расчет выполняется по прогибу (не более 1/200 пролета) и прочности на изгиб. При сомнении используют расчет в специализированных программах или по СП 64.13330.2017.

Определение шага между стропилами на основе расчетной нагрузки

Шаг между стропилами зависит от суммарной расчетной нагрузки на крышу, включающей собственный вес кровельного пирога, снеговую и ветровую нагрузки. Основная цель – обеспечить несущую способность стропильной системы без избыточного запаса, что влияет на расход материалов и стоимость.

• Рассчитайте снеговую нагрузку по СП 20.13330.2016. Для Московской области нормативное значение – 180 кг/м². Учитывайте коэффициент µ в зависимости от угла наклона крыши.
• Собственный вес конструкции (утеплитель, обрешетка, кровля) в среднем составляет 40–50 кг/м². При использовании тяжёлых материалов, как металлочерепица или керамическая черепица, значение увеличивается до 60–70 кг/м².
• Ветровая нагрузка, согласно региону, обычно варьируется в пределах 20–40 кг/м². Для невысоких зданий с уклоном крыши до 30° этот параметр можно принять минимальным.

Сложите все значения для получения итоговой расчетной нагрузки. Пример: 50 (собственный вес) + 180 (снег) + 30 (ветер) = 260 кг/м².

Исходя из этой нагрузки, выбирается сечение и длина стропил, а также рассчитывается шаг. Для доски 50×150 мм при пролете до 4 м оптимальный шаг – 600 мм. Если нагрузка превышает 250 кг/м², шаг уменьшают до 500 мм. При использовании доски 50×200 мм шаг может быть увеличен до 800 мм при соответствующем расчете прогиба и прочности.

1. Определите расчетную нагрузку в кг/м².
2. Выберите предварительное сечение стропил, исходя из длины пролета.
3. Используйте расчет по формуле: q × l² / 8 ≤ M_доп, где q – нагрузка, l – пролет, M_доп – допустимый изгибающий момент для выбранного сечения.
4. Подберите шаг так, чтобы нагрузка, приходящаяся на одно стропило, не превышала расчетную несущую способность сечения.

Итоговое решение по шагу обязательно сверяется с нормами по прогибу (не более 1/200 от пролета) и прочности. При сомнениях проводится расчет в специализированном ПО (например, ЛИРА-САПР или SCAD).

Расчет нагрузок: снеговая, ветровая и собственный вес конструкции

Снеговая нагрузка зависит от региона строительства и определяется по СНиП 2.01.07-85*. Для большинства регионов России значение колеблется от 80 до 560 кг/м². Нагрузка рассчитывается по формуле: S = S₀ × μ, где S₀ – нормативная снеговая нагрузка, μ – коэффициент, учитывающий форму крыши. Для двухскатной крыши с углом наклона более 60° коэффициент принимается равным 0, т.к. снег не задерживается. При угле менее 25° – μ = 1.0. Оптимально проектировать уклон 30–45°, что позволяет частично снизить давление за счёт скатывания снега.

Ветровая нагрузка определяется по СП 20.13330.2016 и зависит от высоты здания, категории местности и ветрового района. Для жилых домов высотой до 10 м в средней полосе России ветровое давление варьируется от 23 до 38 кг/м². Учитываются аэродинамические коэффициенты: для наветренной стороны крыши – до 0.8, для подветренной – до –0.5. В расчет включают наиболее нагруженный скат, чтобы избежать перекоса или сдвига стропильной системы.

Собственный вес конструкции складывается из массы стропил, обрешётки, кровельного покрытия и утеплителя. Для расчета принимают следующие удельные веса: дерево – 500 кг/м³, металлочерепица – 5 кг/м², мягкая кровля – 8 кг/м², утеплитель – 10–20 кг/м². Общая нагрузка от конструкции обычно составляет 40–60 кг/м². При проектировании учитывают запас прочности минимум 30% на возможные отклонения в материалах и монтаже.

Суммарная нагрузка на стропила рассчитывается как сумма снеговой, ветровой и собственной нагрузки. Полученное значение используется для определения шага установки стропил, сечения доски и способа крепления элементов.

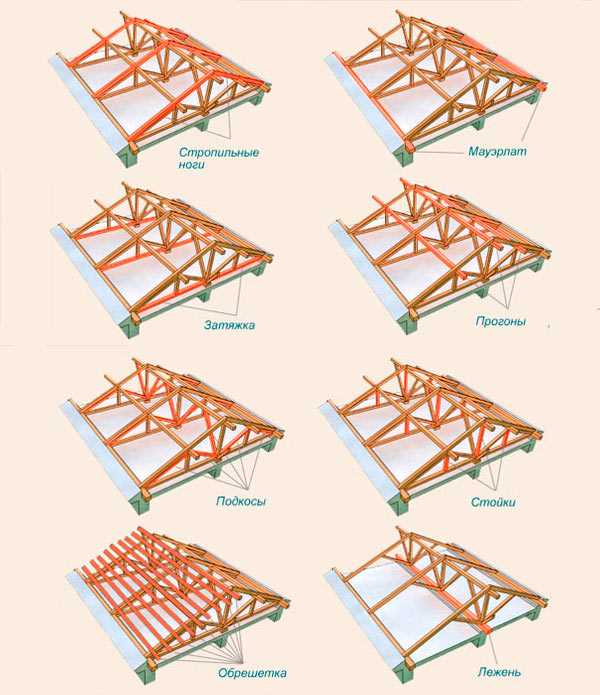

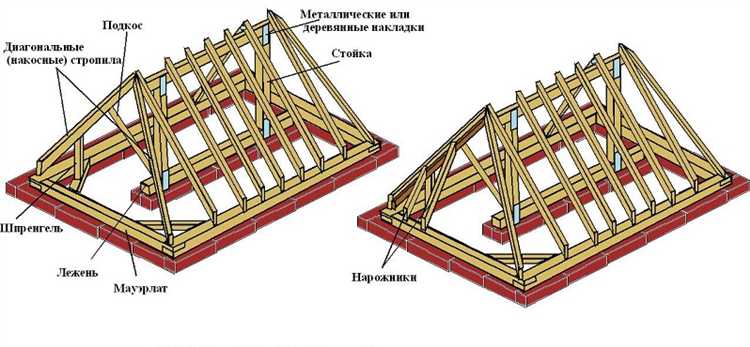

Подбор элементов опорной системы: мауэрлат, коньковый прогон, подкосы

Мауэрлат передает нагрузку от стропил на несущие стены, поэтому его сечение выбирают исходя из ширины стены и шага стропил. Для деревянных стен минимальная ширина мауэрлата должна совпадать с толщиной стены, обычно 150-200 мм, а высота – не менее 100 мм. Рекомендуется использовать доски или брусья хвойных пород с влажностью не выше 18% для предотвращения деформаций. Крепление мауэрлата к стенам производится анкерными болтами с шагом 1,2–1,5 м, глубина анкеров – не менее 150 мм.

Коньковый прогон служит для восприятия сжимающей нагрузки от верхних концов стропил. Его сечение зависит от длины пролета и угла наклона крыши. Для пролета до 6 м при шаге стропил 600 мм достаточно бруса сечением 150х150 мм. При увеличении пролета или шага стропил размеры увеличивают пропорционально. Коньковый прогон должен быть закреплен на стойках, передающих нагрузку на мауэрлат или внутренние опоры. Важно предусмотреть антисептирование и защиту от влаги.

Подкосы предназначены для усиления устойчивости стропильной системы, особенно при больших пролетах. Подкосы устанавливают под углом 45–60° между стропилами и стойками или мауэрлатом. Сечение подкосов выбирается из расчета восприятия изгибающего момента, обычно брус 50х100 мм при пролетах до 4 м. В местах крепления подкосов применяют металлические уголки или деревянные шипы для надежной фиксации. При выборе длины подкоса необходимо обеспечить контакт с опорой без зазоров, чтобы минимизировать люфты и колебания конструкции.

Проверка прочности и прогиба стропильной системы по СП и СНиП

Прогиб стропильной системы контролируется по предельным значениям, установленным в СП 20.13330.2016. Максимальный прогиб не должен превышать L/250, где L – пролет стропильной ноги. Для расчета прогиба используется формула упругой деформации с учетом нагрузки, модуля упругости материала и момента инерции сечения стропил.

Для стропил из древесины применяется коэффициент надежности по материалу γm = 1,3, а для металлических – γm = 1,1. Нагрузки принимаются согласно расчетным значениям снеговой и ветровой нагрузок с учетом местного климатического района и высоты здания.

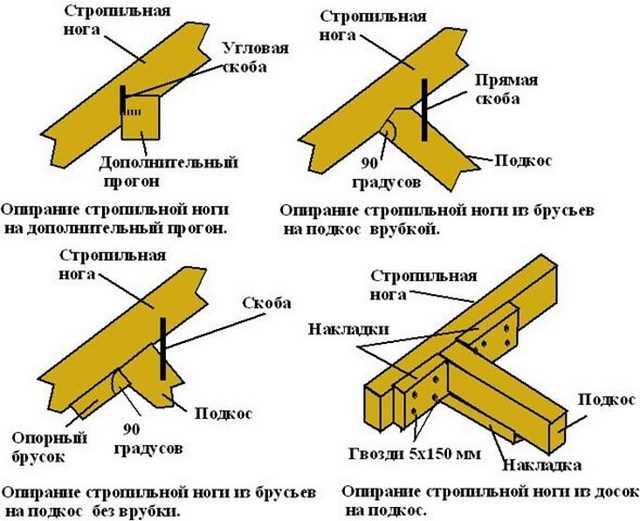

Особое внимание уделяется местам крепления и опирания стропил, где возможно возникновение концентрации напряжений. При необходимости вводятся дополнительные элементы усиления – подкосы или ригели, что снижает изгибающий момент и уменьшает прогиб.

Контроль прочности и прогиба проводят как при проектировании, так и в процессе монтажа с обязательным документированием расчетов. Использование программного обеспечения, соответствующего требованиям СП и СНиП, обеспечивает точность и соответствие нормативам.

Вопрос-ответ:

Как правильно определить нагрузку на стропильную систему двухскатной крыши?

Нагрузка на стропильную систему складывается из нескольких факторов: собственного веса кровельного материала, веса самих стропил и обрешетки, снеговой и ветровой нагрузки. Для расчёта применяют нормативные данные по снеговой нагрузке для конкретного региона и учитывают направление и силу ветра. Также важно учитывать временные нагрузки при монтаже и эксплуатационные условия.

Какие параметры стропил влияют на прочность крыши и как их подобрать?

Прочность стропил зависит от их сечения, длины пролёта и качества древесины. Для двухскатной крыши обычно выбирают доски с достаточной толщиной и шириной, чтобы выдерживать вес кровли и нагрузки. Длина пролёта влияет на необходимость установки дополнительных опор. Чем больше пролёт, тем более массивные стропила нужны. Также следует учитывать влажность и сорт древесины, так как они влияют на долговечность конструкции.

Каким образом рассчитывают угол наклона двухскатной крыши и почему это важно?

Угол наклона крыши рассчитывают с учётом климатических условий и типа кровельного материала. В районах с частыми и обильными осадками рекомендуется более крутой угол, чтобы снег и вода быстрее скатывались с поверхности. Для расчёта угла обычно используют отношение подъёма стропил к их горизонтальному пролету. Правильный угол влияет на долговечность крыши и предотвращает скопление влаги, что уменьшает риск повреждения конструкции.

Как учитывать влияние ветровой нагрузки при расчёте стропильной системы?

Ветровая нагрузка зависит от скорости ветра в регионе и особенностей расположения дома (например, открытая местность или окружение высокими постройками). При расчёте принимают нормативные значения давления ветра и распределяют нагрузку на стропильные конструкции. Кроме того, конструкция должна обеспечивать устойчивость к сдвигу и изгибу, поэтому важна правильная фиксация элементов и использование прочных соединений.

Какие ошибки чаще всего допускают при расчёте и монтаже стропильной системы двухскатной крыши?

Часто встречаются ошибки в определении нагрузок, когда недооценивают вес кровельного материала или снеговую нагрузку, что ведёт к деформации конструкции. Ещё одна ошибка — неправильный выбор сечения стропил, что снижает прочность крыши. При монтаже иногда недостаточно надёжно закрепляют соединения, что снижает устойчивость. Также нельзя игнорировать влажность древесины и её защиту от гниения, иначе срок службы конструкции будет значительно сокращён.
