Определение номинального сопротивления резистора требует точного учета его конструкции и материала. Металлопленочные резисторы обладают стабильностью при температуре до 155 °C и обеспечивают допуск сопротивления в пределах ±1%. Для них расчет базируется на фиксированных стандартах, учитывающих тепловое расширение и допустимую мощность.
Углеродные композитные резисторы характеризуются более высокой шумностью и нестабильностью при нагрузках свыше 0,5 Вт. Их номинальное сопротивление рассчитывается с поправкой на коэффициент температурного дрейфа, который может достигать ±300 ppm/°C. Важно учитывать это при проектировании схем с высокими требованиями к точности.
Проволочные резисторы рассчитаны на большие токи и высокие мощности, до 5 Вт и выше. Расчет номинала здесь включает учет удлинения проволоки при нагреве и влияние индуктивности, особенно в высокочастотных цепях. Следует применять специальные формулы с коэффициентами теплового расширения и учитывая материал проволоки.
Резисторы с поверхностным монтажом требуют дополнительного анализа теплового режима из-за ограниченного теплоотвода. Номинальное сопротивление в таких элементах корректируется с учетом размеров корпуса и материала подложки, чтобы избежать перегрева и изменения параметров в процессе эксплуатации.
Методы определения номинала резистора по маркировке
Определение номинального сопротивления резистора начинается с анализа цветовой или цифровой маркировки, нанесённой на корпус.

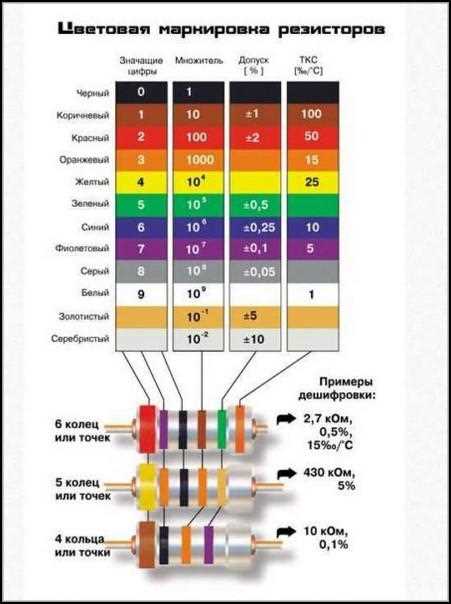

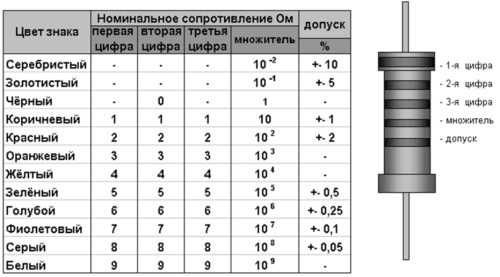

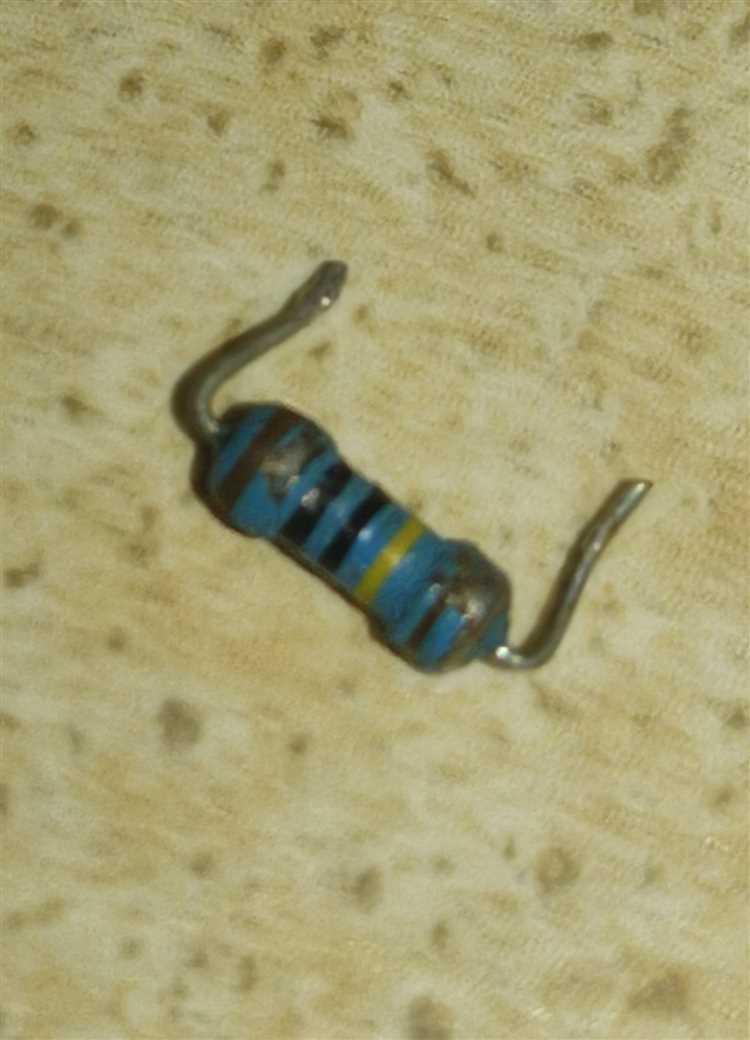

- Цветовая кодировка для углеродных и металлических пленочных резисторов:
- Первый и второй цветовой кольца обозначают значащие цифры номинала.
- Третий кольцо – множитель, указывающий степень десятичного умножения (от 10⁻² до 10⁹).
- Четвёртое кольцо определяет допуск (например, золотое – ±5%, серебряное – ±10%).
- Если присутствует пятое кольцо, оно обозначает температурный коэффициент сопротивления (например, 100 ppm/°C).
- Маркировка SMD-резисторов:
- Трёхзначный код: первые две цифры – значащие цифры, третья – множитель (10^n).
- Четырёхзначный код: первые три цифры – значащие цифры, четвёртая – множитель.
- Обозначение буквой «R» заменяет десятичную точку (например, 4R7 – 4,7 Ом).
- При отсутствии буквы «R» и трёхзначном коде последние цифры всегда множитель.
- Определение по цифровой маркировке с буквами:
- Буква указывает множитель (например, «K» – тысяча, «M» – миллион).
- Цифры перед буквой обозначают значащие цифры (например, 47K – 47 кОм).
Для точного расчёта номинала важно помнить, что ошибки часто возникают при неправильной интерпретации множителей или допусков. Рекомендуется сверять результат с технической документацией производителя. Для проверки маркировки SMD резисторов можно использовать цифровую таблицу или онлайн калькуляторы, учитывающие специфику кода.
Расчет сопротивления пленочных резисторов с учетом допусков
Номинальное сопротивление пленочного резистора определяется его базовым значением, указанным производителем. Для точных расчетов учитывается допустимое отклонение, заданное в процентах, которое влияет на минимальное и максимальное реальное сопротивление.
Формула для расчета предельных значений сопротивления:
Rmin = Rном × (1 — δ),
Rmax = Rном × (1 + δ),
где Rном – номинальное сопротивление, δ – допуск в долях единицы (например, 1% = 0.01).
Для пленочных резисторов стандартные допуски обычно составляют 1%, 2%, 5%. Чем ниже допуск, тем выше стабильность и точность, но и стоимость компонента возрастает. При проектировании схем с критическими параметрами необходимо брать минимальное и максимальное сопротивление для оценки границ рабочего режима.
Если резистор участвует в делителях напряжения или обратной связи, учитывайте возможное изменение выходных параметров при максимальном и минимальном сопротивлении. Для устойчивых схем рекомендуется использовать резисторы с допуском не более 1%.
При необходимости учитывать температурный коэффициент сопротивления, добавьте корректировку по формуле:
Rтемп = R × [1 + TCR × (T — Tном)],
где TCR – температурный коэффициент, обычно для пленочных резисторов в пределах 5–50 ppm/°C, T – рабочая температура, Tном – номинальная температура (обычно 25 °C).
Подводя итог, расчет сопротивления пленочного резистора с допуском – это учет базового значения, коррекция на допустимое отклонение и, при необходимости, корректировка на температуру. Такой подход обеспечивает точное определение диапазона рабочих параметров и предотвращает ошибки при конструировании и испытаниях.
Особенности расчета сопротивления углеродных и проволочных резисторов
Проволочные резисторы имеют значительно меньший ТКС – от +10 до +50 ppm/°C, что обеспечивает стабильность сопротивления при нагреве. При расчете номинала важно учитывать зависимость сопротивления от механического натяжения проволоки, особенно в резисторах с длинным проводником, где деформация может изменять параметры до 1–2%. В таких случаях применяется поправочный коэффициент, учитывающий напряжение в проволоке.
Для углеродных резисторов критичен учет влияния влажности на сопротивление, которое может изменяться на 1–3% при высокой влажности, поэтому расчет должен включать компенсацию этого эффекта, особенно в условиях повышенной влажности. Проволочные резисторы менее подвержены подобным изменениям, но требуют контроля максимальной мощности, так как превышение приводит к быстрому изменению сопротивления вследствие локального перегрева.
При проектировании цепей с углеродными резисторами рекомендуется выбирать номиналы с запасом по мощности не менее 50% от расчетной, учитывая нестабильность углеродного слоя. Для проволочных резисторов необходима точная оценка теплового режима и использование расчетных формул для теплового сопротивления, чтобы обеспечить работу в пределах допуска по температуре и избежать дрейфа сопротивления.
Влияние температуры на номинальное сопротивление резисторов
Температура напрямую влияет на сопротивление резисторов через температурный коэффициент сопротивления (ТКС), выражаемый в ppm/°C. Металлические пленочные резисторы имеют ТКС в диапазоне от ±50 до ±200 ppm/°C, тогда как углеродные могут достигать ±3000 ppm/°C. Это означает, что при повышении температуры на 10 °C сопротивление металлического резистора изменится приблизительно на 0,05–0,2 %, а углеродного – до 3 %.
Резисторы с низким ТКС (например, металлопленочные или проволочные) предпочтительны для цепей с высокой точностью и стабильностью, где изменение сопротивления не должно превышать 0,1 % при температурных колебаниях в пределах 25–85 °C. При использовании углеродных или толстопленочных резисторов рекомендуется учитывать значительные колебания сопротивления в расчетах и выбирать номиналы с запасом по мощности и допуску.
Для расчета сопротивления при заданной температуре применяется формула: R(T) = R_0 × [1 + α × (T — T_0)], где R_0 – номинальное сопротивление при опорной температуре T_0 (обычно 25 °C), α – температурный коэффициент в абсолютных единицах (например, 0.0001/°C для 100 ppm/°C), T – рабочая температура. Важно использовать точные значения α из технической документации конкретного резистора, так как отклонения могут достигать ±20 %.
Высокие температуры снижают долговечность и стабильность резисторов. При постоянной работе выше 125 °C рекомендуются резисторы с повышенным термоустойчивым классом, например, металлопленочные с тепловым ресурсом свыше 2000 часов при 155 °C. В условиях резких температурных колебаний предпочтительны резисторы с низким ТКС и хорошей термоустойчивостью для предотвращения быстрого старения и дрейфа сопротивления.
Для компенсации температурного влияния в критичных схемах применяют мостовые и дифференциальные схемы, а также резисторы с противоположными знаками ТКС, которые компенсируют изменение сопротивления друг друга. В системах с широким температурным диапазоном расчет номинала должен включать максимальное и минимальное значение сопротивления с учетом ТКС, чтобы обеспечить стабильную работу без нарушения параметров.
Расчет сопротивления резисторов с учетом параметров конструкции
Номинальное сопротивление резистора определяется не только материалом и геометрией проводника, но и конструктивными особенностями корпуса и способами нанесения резистивного слоя. Для пленочных резисторов важно учитывать толщину и ширину слоя, длину проводящего пути, а также однородность покрытия.

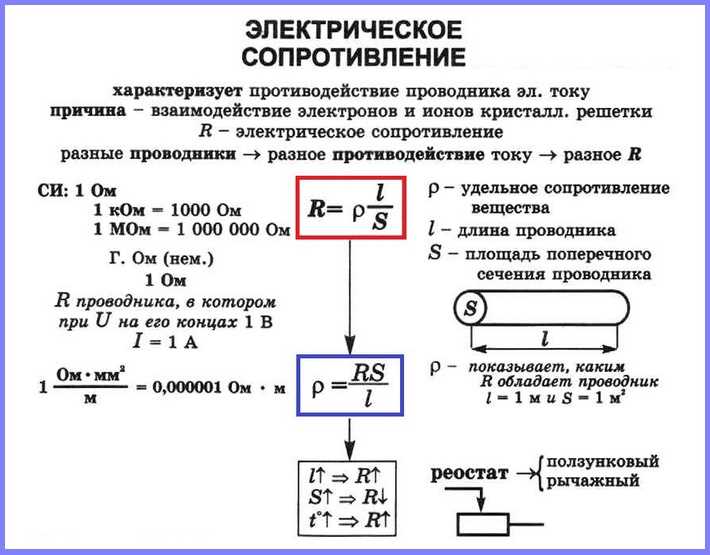

Формула расчета сопротивления пленочного резистора: R = ρ · (L / A), где ρ – удельное сопротивление материала, L – длина резистивного слоя, A – поперечное сечение. При этом в тонкопленочных резисторах A определяется толщиной и шириной пленки, что требует точного контроля технологических параметров.
Для углеродных и проволочных резисторов учитывается диаметр проволоки и материал с учетом температурного коэффициента сопротивления. В проволочных резисторах длина проволоки рассчитывается с учетом намотки на каркас, что влияет на индуктивность и емкость, но непосредственно на номинальное сопротивление – длина и диаметр проволоки.
Корпус резистора влияет на тепловое рассеяние, а следовательно, на допустимый ток. Например, при расчете сопротивления с учетом тепловой нагрузки нужно выбирать материалы с высокой теплопроводностью и увеличивать площадь поверхности для охлаждения.
При использовании композитных и металлических пленок следует учитывать неоднородность слоя и возможные вариации толщины, что вызывает разброс сопротивления. Поэтому номинал выбирается с допуском, рекомендованным производителем, учитывая конструкционные особенности и метод нанесения.
В расчетах важно учитывать термоэлектрические эффекты и влияние монтажа: контактное сопротивление и деформации корпуса могут изменять итоговое сопротивление, особенно в маломощных резисторах. Оптимальное значение достигается только при комплексном подходе с учетом конструкции и материала.
Использование формул для расчета номинала в цепях с последовательным и параллельным соединением

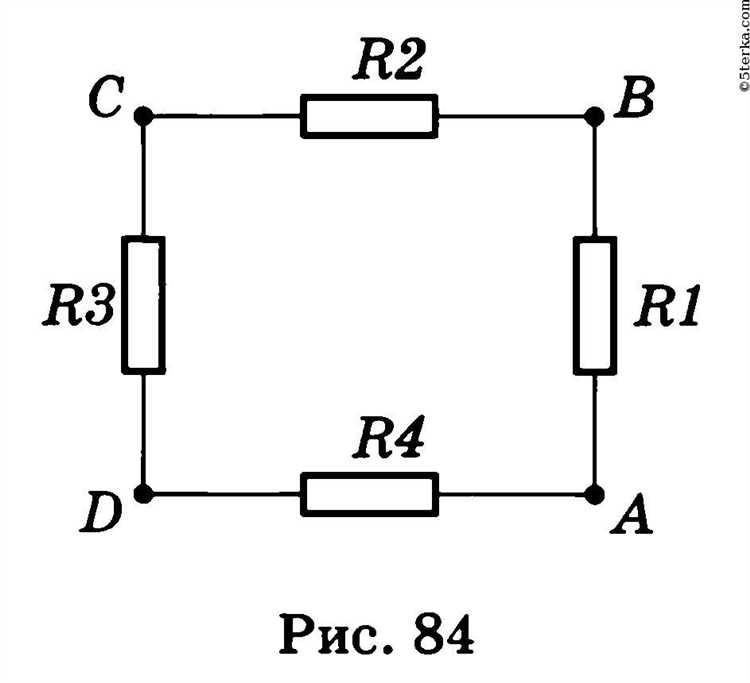

В цепях с последовательным соединением суммарное сопротивление R_Σ равно сумме всех сопротивлений:
R_Σ = R₁ + R₂ + … + R_n.
Для расчета номинала каждого резистора необходимо учитывать, что ток через все резисторы одинаков, а напряжение распределяется пропорционально сопротивлениям. При заданном общем сопротивлении и желаемом распределении напряжения можно выбрать номиналы резисторов по формуле:
R_i = U_i / I, где U_i – напряжение на i-м резисторе, I – общий ток цепи.

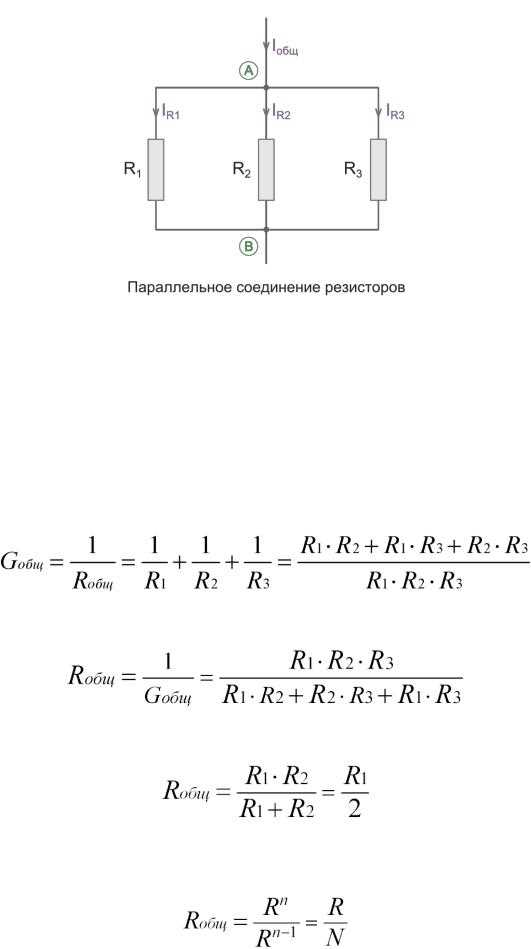

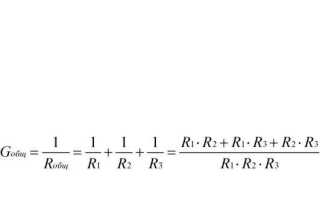

В цепях с параллельным соединением общее сопротивление вычисляется по формуле:
1 / R_Σ = 1 / R₁ + 1 / R₂ + … + 1 / R_n.
Если нужно подобрать резисторы для получения заданного общего сопротивления R_Σ, можно последовательно вычислять номиналы, начиная с известного сопротивления одного из резисторов. При равных сопротивлениях формула упрощается до R_Σ = R / n, где n – количество резисторов.

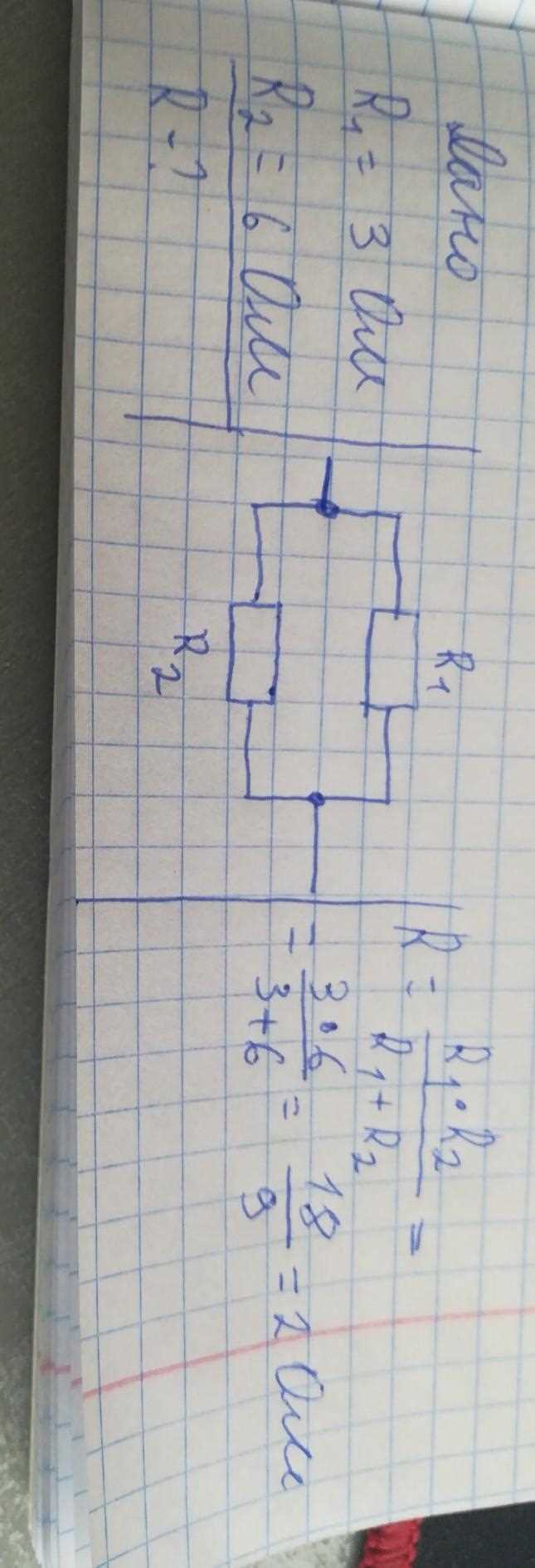

Для практического расчета в сложных схемах удобна формула для двух параллельно соединённых резисторов:
R_Σ = (R₁ × R₂) / (R₁ + R₂).
При подборе номиналов важно учитывать допуски резисторов, чтобы избежать отклонения общего сопротивления за пределы допустимых значений. Для точных цепей рекомендуется использовать резисторы с допуском не более ±1% и проводить расчеты с учётом максимальных и минимальных пределов сопротивления.
В случаях, когда требуется получить нестандартное сопротивление, допустимо комбинировать последовательно и параллельно резисторы разных номиналов, рассчитывая итоговое сопротивление пошагово, с учётом каждой комбинации.
Практические советы по проверке соответствия номинала резисторов в сборке
Для точной проверки номинала резисторов используйте цифровой мультиметр с разрешением не ниже 0,1 Ом и точностью измерения не хуже 1%. Измерение проводите при отключённом питании и отсутствии нагрузки, чтобы избежать искажений показаний.
Обращайте внимание на допуск резистора, указанный на маркировке или в документации. Допуск ±1% требует более точных измерений, нежели ±5%. При несоответствии номинала более чем на 3% для резисторов с малым допуском следует заменить компонент.
Используйте эталонные резисторы с известным сопротивлением для калибровки измерительного прибора перед началом проверки. Это позволяет избежать систематических ошибок и повысить точность.
При измерении сопротивления толстоплёночных и металлооксидных резисторов учитывайте температурный коэффициент сопротивления (ТКС). Измерения проводите при температуре, близкой к рабочей, чтобы избежать расхождений с паспортными данными.
Для резисторов с малыми номиналами (менее 10 Ом) минимизируйте сопротивление контактов и соединений, используйте четырехпроводное измерение или специальные клещи-измерители.
После замены резисторов повторно измерьте номиналы в сборке для подтверждения соответствия и отсутствия брака. Документируйте результаты замеров для последующего анализа качества сборки.
Вопрос-ответ:
Как правильно определить номинальное сопротивление резистора по его маркировке?
На большинстве резисторов значение сопротивления указывается цветными полосками или цифровым кодом. Для цветовой маркировки каждая полоса соответствует определённому числу. Первые две полосы задают значащие цифры, третья — множитель (количество нулей), а четвёртая — допустимое отклонение. Для цифрового кода, например, «472», первые две цифры — значащие, а третья — степень десяти. Зная этот принцип, можно быстро расшифровать сопротивление.
Какие особенности расчёта сопротивления у пленочных и металлических резисторов?
Пленочные резисторы создаются путём нанесения тонкой пленки углерода или металла на изоляционную основу. Их номинальное сопротивление рассчитывается исходя из толщины и длины пленки. Металлические резисторы имеют слой металлического сплава, и сопротивление зависит от состава и размеров материала. Оба типа обычно имеют стабильные параметры, но пленочные могут иметь чуть большее отклонение из-за технологических факторов. При расчёте важно учитывать технические характеристики конкретного типа резистора, указанные производителем.
Почему у проволочных резисторов часто указывается большая мощность рассеивания, и как это влияет на выбор номинала?
Проволочные резисторы изготовлены из проволоки, намотанной на каркас, что обеспечивает хорошее теплоотведение и позволяет выдерживать большие тепловые нагрузки. Из-за этого их мощность рассеивания обычно выше, чем у пленочных или углеродных аналогов. При выборе номинала важно учитывать не только сопротивление, но и, насколько мощность резистора соответствует максимальному току и напряжению в цепи, чтобы избежать перегрева и повреждений.
Как учесть температурный коэффициент при расчёте сопротивления резистора в реальных условиях?
Температурный коэффициент показывает, как изменяется сопротивление с изменением температуры. У разных типов резисторов этот параметр отличается. При проектировании важно брать номинальное сопротивление при стандартной температуре и корректировать его значение с учётом температуры эксплуатации, используя формулу: R = R0 × (1 + α × ΔT), где R0 — номинал при 20°C, α — температурный коэффициент, ΔT — разница температур. Такой расчёт помогает оценить реальное сопротивление в условиях работы.
