Правильная разметка фундамента – ключевой этап строительства, который обеспечивает точное расположение и геометрию основания дома. Ошибки на этом этапе приводят к деформациям стен и нарушению технологии, что существенно увеличивает расходы на исправление. Для самостоятельной разметки потребуются точные измерительные инструменты: рулетка с длиной не менее 20 метров, строительный уровень и колышки.
Перед началом работы важно закрепить опорные точки на участке, учитывая проектные размеры и углы здания. Использование угольника с диагоналями позволит проверить правильность прямых углов; отклонение не должно превышать 3 мм на метр. Промежуточные колышки расставляют с шагом 2–3 метра, что обеспечивает точную фиксацию линий разметки.
Для фиксации границ фундамента применяется прочная строительная нить, натягиваемая между колышками. Она должна быть натянута настолько, чтобы не провисать под собственным весом и сохранять четкую линию при любых погодных условиях. Важный момент – учитывать перепады рельефа участка и при необходимости корректировать разметку с помощью уровня или нивелира для исключения ошибок при заливке фундамента.
Выбор и подготовка участка для разметки фундамента
Выбор участка начинается с анализа геологических условий: изучите состав грунта, уровень залегания грунтовых вод и наличие плывунов. Для устойчивого фундамента оптимальны глинистые или песчаные грунты с глубиной промерзания не менее 1,2 метра. Высокий уровень грунтовых вод требует устройства дренажной системы или изменение типа фундамента.
Определите рельеф участка. Площадка должна быть максимально ровной, перепад высот не должен превышать 10 см на каждый метр длины фундамента. При большем уклоне проводят выравнивание с помощью выемки или подсыпки грунта. Недопустимо наличие больших камней, корней и других препятствий в зоне будущего основания.
Очистите территорию от мусора, растительности и верхнего слоя плодородной почвы толщиной 15–20 см. Это исключит разложение органики под фундаментом и снижает риск неравномерной усадки.
После очистки и выравнивания проверьте площадь участка по проектным размерам. Используйте строительный уровень или лазерный нивелир для контроля горизонтальности. При наличии уклонов зафиксируйте отметки высоты с помощью реперов – они помогут сохранить правильный уровень при дальнейших работах.

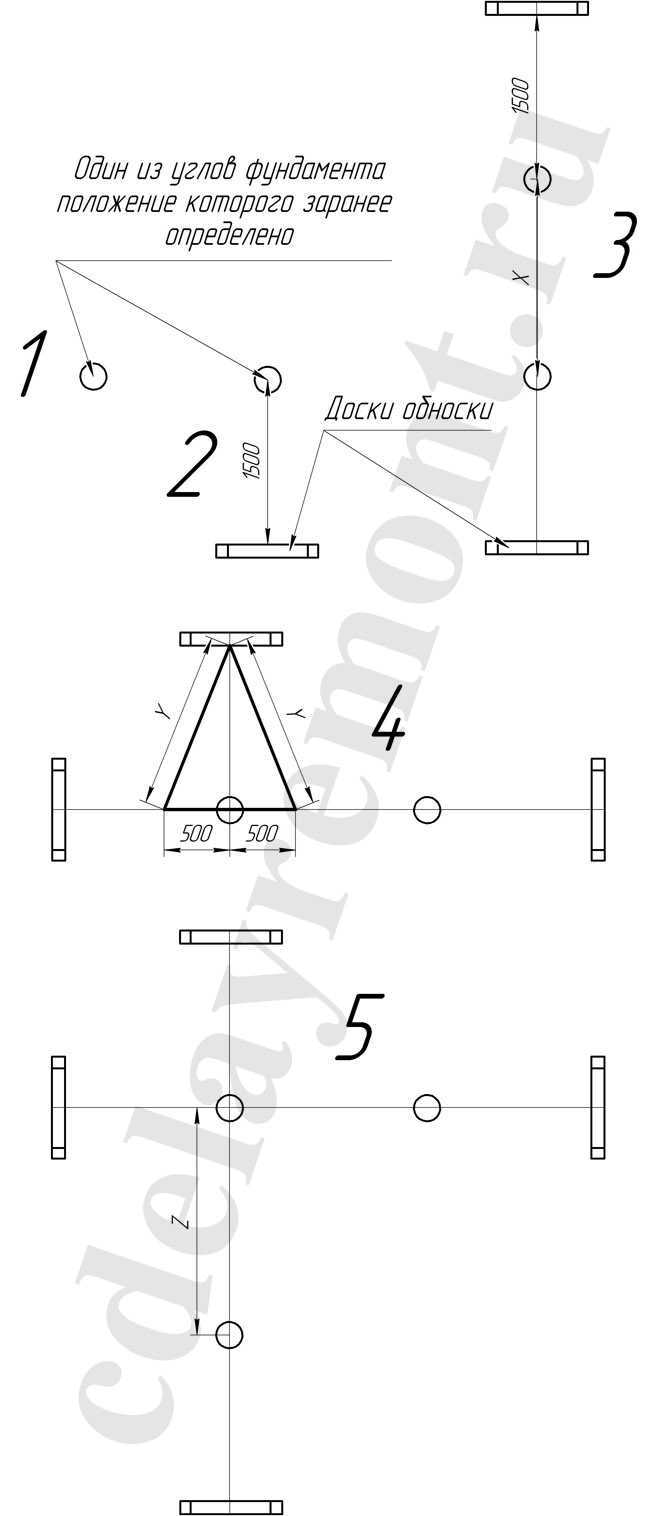

Закрепите ориентиры: вбейте колышки в углах будущего фундамента, проверяя диагонали между ними. Расхождение диагоналей не должно превышать 2 см на длине до 10 метров. При необходимости подкорректируйте положение колышков, чтобы обеспечить прямоугольность контура.
Определение точных размеров и формы фундамента на плане
Разложите план будущего дома на две взаимно перпендикулярные оси – «А» и «1». Их пересечение – нулевая точка (0,0) для всех последующих измерений. Привяжите эту точку к неизменному ориентиру участка (например, к геодезическому колышку или анкеровому болту в бетонном столбе забора) и зафиксируйте координаты в журнале разбивки с точностью до миллиметра.
Нанесите на чертёж каждую капитальную стену как линию с конкретной толщиной. Для газобетона заложите 375 мм, для кирпича – 510 мм, для несъёмной опалубки – 300 мм; к полученным габаритам прибавьте по 50 мм на каждую сторону под опалубку и тепловую усадку бетона. Ширина ленты фундамента по СНиП 2.02.01‑83 должна превышать толщину стены минимум на 100 мм, поэтому, если стена 375 мм, фундамент делайте не уже 500 мм.
Проверьте диагонали прямоугольных контуров: разница длин не должна превышать 5 мм на каждые 10 м. Для сложной конфигурации дома вычисляйте длины ломаных диагоналей через координаты вершин (формула расстояния между точками), чтобы исключить накопление ошибки. Любое отклонение более 0,2 % пересчитайте до заливки: исправлять бетон в разы дороже.
Если проект содержит радиусные элементы (эркеры, полуциркульные террасы), разбейте их на хорды длиной не более 600 мм и нанесите координаты каждой вершины; точку центра дуги отметьте отдельным колышком. При разметке используйте рулетку с классом точности I и лазерный дальномер с погрешностью ±1,5 мм.
Завершите план контрольной линией уровня: отметьте абсолютную высоту подошвы фундамента (отметка 0,000) с помощью нивелира, заведя её на все колышки‑оси. Это избавит от перекоса ленты при перепаде рельефа более 50 мм и обеспечит равномерную нагрузку на грунт.
Необходимые инструменты и материалы для разметки фундамента
Рулетка стальная длиной 30 м (класс II, погрешность ±1,3 мм/10 м) обеспечивает точное измерение сторон; для проверки диагоналей удобен лазерный дальномер 80 м с встроенным уровнем.
Нивелир оптический с точностью ±2 мм/км хода или гидроуровень 15 м гарантирует одинаковую высоту обноски; отклонения сразу фиксируются на рейке‑миллиметровке.
Строительный угольник 600 мм и отвес 400 г задают прямые углы и вертикали при установке колышков.
Колышки из арматуры Ø10–12 мм, длиной 600–800 мм, окрашенные антикоррозийной эмалью, допускают многократное использование; забиваются кувалдой 3 кг через деревянный прослой.
Капроновый шнур Ø2 мм, прочность ≥120 кг, ярко‑оранжевый, не растягивается и хорошо заметен на грунте; запас по 20 % от периметра исключает обрывов.
Обноска: строганая доска 40 × 100 мм, влажность ≤18 %; стойки из бруса 50 × 50 мм с шагом 1,5 м; крепёж – саморезы 5 × 70 мм, закручиваемые шуруповёртом 18 В 4 А·ч.
Разметка линий на земле выполняется аэрозольной краской ярко‑зелёной или сухой известью (расход ≈1 кг/10 м); при влажной погоде линии дублируют обеими методами.
Для работы нужны также киянка 1 кг, лом‑гвоздодёр 1,5 м, перчатки с нитриловым покрытием и защитные очки – безопасность и скорость монтажа колышков существенно возрастают.

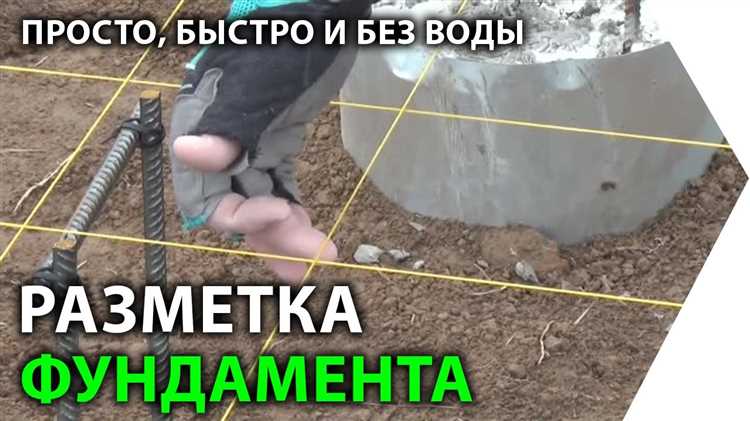

Методы установки и натяжки разметочной веревки
Для точной разметки фундамента используются капроновые или нейлоновые шнуры диаметром 1,5–3 мм. Они устойчивы к растяжению и сохраняют натяжение в течение длительного времени.
- Выбор опор: В качестве опор под шнур применяют деревянные колья длиной 50–70 см. Их заостряют и вбивают в грунт на глубину не менее 30 см. Расстояние между кольями не должно превышать 10 метров, чтобы избежать провисания.
- Фиксация начальной точки: Первая пара кольев устанавливается по натянутой диагонали участка. Между ними закрепляется шнур – это задаёт базовую ось. Используйте строительный уровень или лазерный нивелир для точной установки.
- Натяжка шнура: Шнур фиксируют узлом «восьмёрка» или используют карабин с крючком для удобства подтяжки. Натяжение должно быть достаточным, чтобы шнур не колебался от ветра и не провисал более 5 мм на пролёте в 10 м.
- Устранение провиса: В местах провисания устанавливаются временные подпорки – металлические пруты с V-образным вырезом или пластиковые клипсы. Регулировка выполняется вручную по уровню.
- Контроль прямых углов: После установки всех шнуров проверяются углы методом 3:4:5. Например, от угла откладывают по одной стороне 3 м, по другой – 4 м, и расстояние между точками должно составлять ровно 5 м.
Для временного крепления шнура на кольях удобно использовать шурупы с полукольцом. Это позволяет быстро ослабить или подтянуть шнур при корректировке. После завершения разметки все углы повторно проверяются рулеткой и нивелиром.
Проверка правильности углов и диагоналей при разметке
Для точного соблюдения прямых углов на участке необходимо использовать правило 3:4:5. От одного из углов размеченного прямоугольника отмерьте по одной стороне 3 метра, по другой – 4 метра. Расстояние между полученными точками должно составлять ровно 5 метров. Если значение отличается – угол не прямой, требуется корректировка.
После выравнивания всех углов необходимо проверить диагонали. Измерьте расстояние между противоположными углами прямоугольника. Диагонали должны быть равны с точностью до сантиметра. Разница более 1 см указывает на смещение углов или неточную длину сторон. Корректируйте положение колышков до получения одинаковых диагоналей.
Для участков больших размеров рекомендуется использовать шнур или леску длиной 20–30 м с заранее нанесёнными метками. Это ускорит проверку диагоналей и позволит избежать ошибок при натяжении. Используйте рулетку минимум на 10 метров, проверенную на точность.
После каждой корректировки диагоналей и углов необходимо повторно проверить все измерения. Только при полной симметрии разметки можно переходить к этапу установки опалубки.
Как сделать отметки под столбы и траншеи для ленточного фундамента
Начинают с установки основных осей. Вбивают два деревянных кола по линии одной стены, натягивают между ними шнур. Затем аналогично размечают противоположную сторону. Проверяют равенство диагоналей – разность не должна превышать 1 см. Это гарантирует прямоугольную форму будущего фундамента.

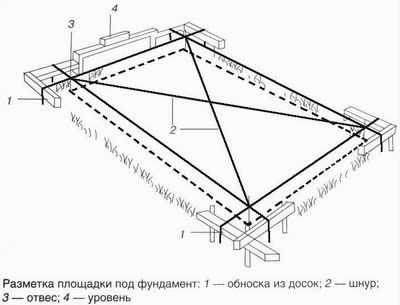

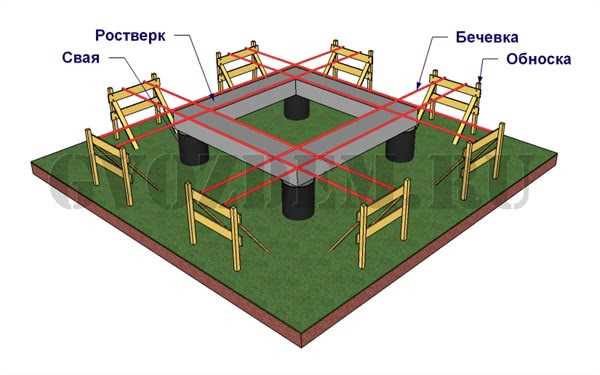

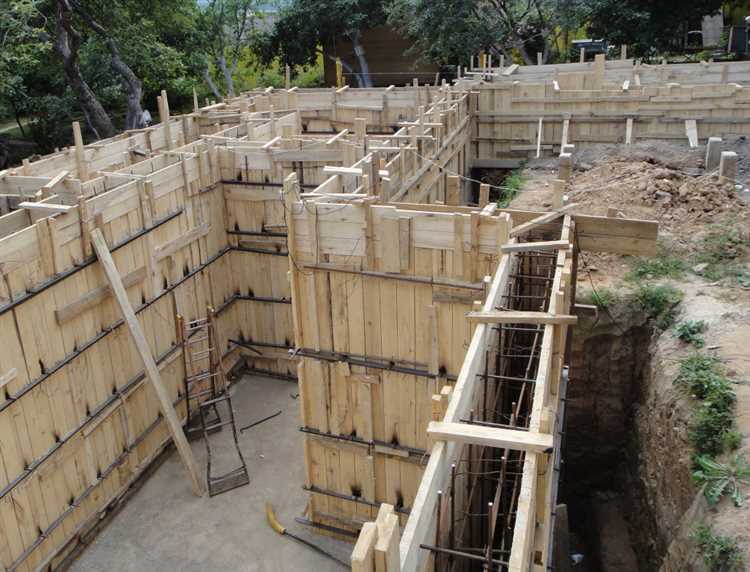

По внешнему периметру устанавливают обноску – горизонтальные доски, закреплённые на кольях за пределами котлована. На них наносят метки с точным положением осей. Между метками натягивают шнуры, обозначающие границы фундамента. Шнуры должны быть строго горизонтальны и не провисать.
Для столбов делают отдельные разметки. Отмеряют от осей проектные расстояния до центров опор, вбивают колышки. Проверяют симметрию и повторно уточняют привязку к основным осям.
Ширину траншеи отмечают по обе стороны от шнуров с учётом запаса – минимум на 10 см больше ширины фундамента. Важно учитывать особенности грунта: на сыпучих почвах делают уклон стенок траншеи, а разметку расширяют заранее.
Контуры траншеи обозначают краской, шпагатом или песком. После завершения разметки ещё раз сверяют диагонали и расстояния между углами. Только после этого приступают к земляным работам.
Устранение ошибок и корректировка разметки перед копкой
Перед началом земляных работ необходимо тщательно проверить точность разметки. Используйте рулетку для повторного измерения всех длин сторон и диагоналей фундамента. Разница между диагоналями не должна превышать 1 см при длине стороны до 10 м. При большем отклонении необходимо скорректировать углы.
Контролируйте прямые углы с помощью правила «3-4-5» или угольника. Если углы не прямые, переместите колышки и повторно натяните шнуры. Отклонение даже на 2–3 градуса приведёт к нарушению геометрии стен.
Проверьте горизонтальность натянутых шнуров с помощью гидроуровня. Перепады более 1 см на 10 м длины приведут к неравномерной глубине траншеи. При необходимости отрегулируйте высоту опорных колышков.
Особое внимание уделите местам пересечения несущих стен – они должны быть размечены чётко и точно. Используйте строительный уровень и обноску, чтобы перенести все оси внутрь периметра без смещений.
Если в процессе проверки выявлены расхождения, замените погнутые колышки, перетяните шнуры и проверьте все размеры повторно. Любая неточность на этом этапе усложнит дальнейшие работы и потребует больших усилий на выравнивание траншеи и опалубки.
