Реле давления воды контролирует работу насосной системы, включая включение и отключение насоса при достижении заданных значений давления. Правильный разбор реле необходим для диагностики неисправностей и замены изношенных деталей без риска повредить устройство.
Для начала отключите питание и слейте воду из системы, чтобы избежать подтеков и коротких замыканий. Разбор реле требует использования стандартного набора инструментов: отвертки, плоскогубцев и мультиметра для проверки контактов.
Демонтаж корпуса проводится по фиксированным винтам, после чего важно внимательно осмотреть мембрану и пружину на предмет деформаций и загрязнений. Особое внимание уделите контактам – наличие окислов или механических повреждений снижает эффективность работы реле.
Последовательное снятие и чистка деталей, замена уплотнителей и восстановление электроконтактов продлят срок службы устройства и обеспечат стабильную работу системы водоснабжения.

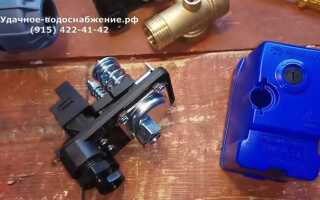

Как разобрать реле давления воды: пошаговая инструкция
Перед началом работы отключите питание насоса и перекройте подачу воды. Снимите корпус реле, открутив крепежные винты крестовой отверткой.
Отсоедините электрические контакты, запомнив их расположение или сделав фото для сборки. Не тяните за провода, аккуратно снимайте клеммы.
Осмотрите мембрану внутри реле: если видны деформации или повреждения, потребуется замена. Аккуратно извлеките мембрану, поддев ее тонким плоским инструментом.

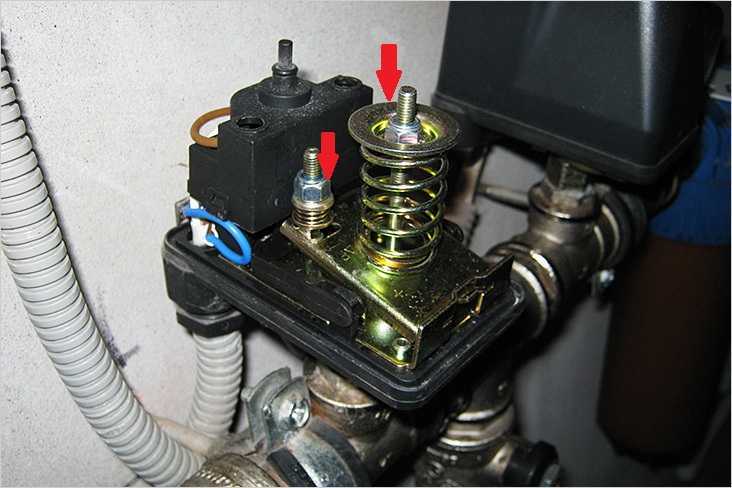

Демонтируйте пружину регулировки давления, сняв защитный колпачок и выкрутив регулировочный винт. Запомните направление и количество оборотов для правильной настройки при сборке.
Проверьте наличие загрязнений или коррозии внутри корпуса. Очистите детали мягкой щеткой и обезжиривающим средством, избегая попадания жидкости на электрические элементы.
При необходимости замените уплотнительные кольца и прокладки, используя оригинальные запчасти или аналоги рекомендованные производителем.
Соберите реле в обратном порядке, контролируя плотность посадки мембраны и правильность установки пружины. Подключите электрические контакты согласно сделанной записи или фотографии.
После сборки включите питание и откройте подачу воды. Проверьте работу реле на включение и отключение насоса при заданных параметрах давления.
Подготовка инструментов и обеспечение безопасности перед разборкой
Для разборки реле давления воды необходимы: плоская и крестовая отвертки с тонкими лезвиями, гаечные ключи на 10 и 13 мм, пассатижи и мультиметр для проверки электрических контактов. Все инструменты должны быть исправны, без повреждений и загрязнений, чтобы избежать срыва крепежа и короткого замыкания.
Перед началом работы отключите питание насосной системы и перекройте подачу воды на входе в реле. Сбросьте давление в системе, открыв ближайший к реле кран, чтобы избежать травм при снятии деталей под давлением.
Используйте защитные перчатки из нитрила или резины для предотвращения порезов и контакта с технической жидкостью. Работу выполняйте в хорошо освещенном помещении или с дополнительным источником света, чтобы не допустить ошибок при сборке.
Проверьте отсутствие влаги и коррозии на корпусе реле. При обнаружении признаков коррозии обработайте резьбовые соединения проникающей смазкой за 30 минут до разборки. Это позволит избежать повреждения деталей и упростит демонтаж.
Перед снятием электрических разъемов отметьте положение проводов маркером или фотографией, чтобы при сборке сохранить правильную полярность и последовательность подключения.
Отключение подачи воды и снятие реле давления с системы
Перед началом работы перекройте главный запорный вентиль на вводе водоснабжения, чтобы полностью остановить подачу воды в систему. Откройте ближайший к реле кран для сброса давления и выпуска оставшейся воды из труб.
Используйте ключ подходящего размера для откручивания гайки крепления реле к трубопроводу или расширительному баку. При необходимости подставьте емкость для сбора воды, так как из соединения может вытекать оставшаяся жидкость.
После ослабления крепления аккуратно снимите реле давления, избегая резких движений, чтобы не повредить резьбу и уплотнительные элементы. Осмотрите прокладки и уплотнительные кольца, при необходимости замените их перед повторной установкой.
Если реле подключено к электросети, перед демонтажем отключите питание на соответствующем автомате или выключателе, чтобы избежать поражения током.
Проверка состояния резьбовых соединений и очистка контактных поверхностей обеспечит надежное последующее подключение реле.
Отсоединение электрических и трубных соединений реле
Перед началом работы обязательно отключите питание на распределительном щите для предотвращения поражения током.
- Откройте корпус электрического щита или распределительной коробки, где подключено реле.
- Снимите крышку реле, если она есть, чтобы получить доступ к клеммам.
- Запомните или сфотографируйте схему подключения, чтобы не допустить ошибок при сборке.
- Отсоедините провода от клемм, аккуратно отвинчивая крепежные винты отверткой с соответствующим шлицем.
- Уберите провода в сторону, избегая контакта с металлическими частями.
Для отсоединения трубных соединений следуйте инструкции:
- Закройте запорный клапан на подводящем трубопроводе и слейте воду из системы в месте установки реле.
- Используйте подходящий ключ (разводной или гаечный) для откручивания соединительных гаек, фиксирующих реле к трубам.
- Поверните реле против часовой стрелки, при этом удерживайте трубу вторым ключом, чтобы избежать проворота и повреждения.
- Осмотрите уплотнительные прокладки и, при необходимости, замените их на новые для обеспечения герметичности при повторной установке.
- Удалите реле из монтажного места, убедившись, что все соединения полностью отсоединены и вода слита.

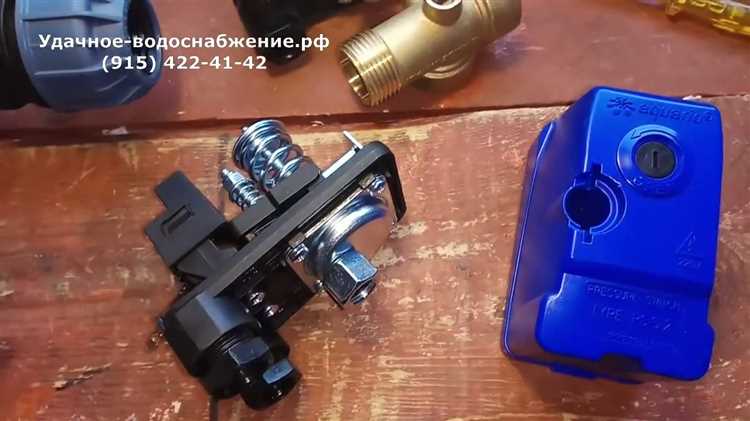

Разборка корпуса реле и извлечение внутренних компонентов
Отключите питание и сбросьте давление в системе перед началом работы. Снимите защитную крышку корпуса, выкрутив фиксирующие винты крестовой отверткой. Для доступа к внутренним деталям аккуратно отделите верхнюю часть корпуса, избегая повреждения уплотнительных колец.
Осмотрите пружину и мембрану – извлеките их, удерживая корпус одной рукой, а другой аккуратно подденьте компоненты плоской отверткой. Мембрана крепится к металлической пластине защёлками, которые нужно аккуратно отжать без применения чрезмерной силы.
Далее извлеките контактный блок, аккуратно отсоединив провода, предварительно запомнив или сфотографировав их расположение. Контакты фиксируются винтами или защёлками; при наличии винтов используйте подходящую отвертку, при защёлках – аккуратно подденьте пластиковыми инструментами.
Удалите пружинный механизм, который расположен под контактным блоком. При необходимости используйте пинцет для извлечения мелких деталей. После извлечения всех элементов проверьте состояние уплотнителей и деталей на наличие повреждений или износа.

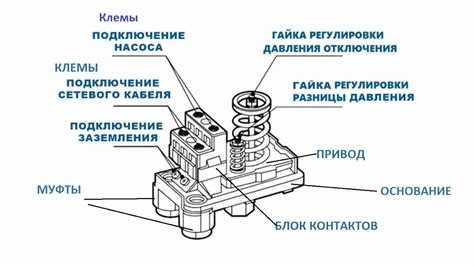

Проверка состояния мембраны, пружины и контактов реле
Мембрана: осмотрите поверхность мембраны на наличие трещин, деформаций и износа. Любые повреждения, включая потерю эластичности, приводят к неправильной работе реле. Для точной оценки можно приложить мембрану к ровной поверхности – отсутствие плотного прилегания указывает на дефекты.
Пружина: проверьте целостность и упругость пружины. Сравните длину пружины с заводским параметром (обычно указывается в технической документации). При заметной растяжке или коррозии пружина подлежит замене. Для проверки упругости сожмите пружину вручную – она должна возвращаться в исходное положение без заеданий.
Контакты: оцените состояние контактных площадок и креплений. Наличие окислов, нагара или следов выгорания снижает качество проводимости и вызывает нестабильность срабатывания. Очистите контакты мелкой шкуркой или специальным составом для электрооборудования, затем проверьте плотность замыкания при нажатии.

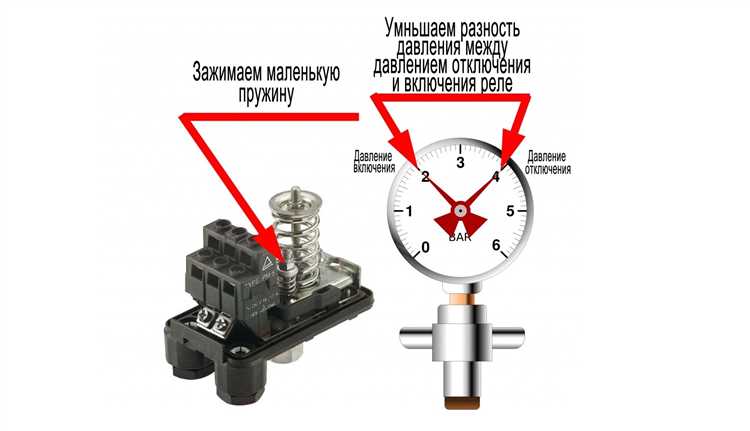

Очистка и сборка реле с учетом правильной установки деталей
Перед сборкой реле тщательно очистите все компоненты от накипи, грязи и остатков жидкости. Для этого используйте мягкую щетку и изопропиловый спирт или специальный очиститель для электронных устройств. Металлические контакты обработайте ластиком или мелкой наждачной бумагой (зернистость 600–800) для восстановления проводимости. Пластиковые и резиновые элементы промойте в теплой воде с нейтральным моющим средством, после чего тщательно высушите.
При сборке строго соблюдайте положение мембраны и пружины. Мембрана должна быть установлена без перекосов, чтобы обеспечить герметичность и точность срабатывания. Пружина размещается в специальном гнезде, и ее натяжение регулируется винтом, который необходимо затягивать без излишнего усилия, чтобы не исказить чувствительность реле.
Контактные группы собирайте так, чтобы металлические пластины соприкасались ровно и без зазоров. После сборки проверьте ход подвижных элементов: они должны двигаться плавно, без заеданий и люфтов. Установите корпус реле с соблюдением указаний производителя по ориентации, чтобы избежать неправильного давления на мембрану и некорректной работы.
После сборки выполните тестовое подключение, контролируя срабатывание реле под рабочим давлением воды. При необходимости подкорректируйте регулировочный винт для достижения нужного порога срабатывания.
Вопрос-ответ:
Как правильно снять реле давления воды с водопроводной системы?
Для начала необходимо отключить подачу воды и снять питание с насоса. Затем откручивают соединительные элементы, фиксирующие реле к трубопроводу или к насосу. Важно действовать аккуратно, чтобы не повредить резьбу и уплотнительные прокладки. Если реле долго эксплуатировалось, может потребоваться использование специальных ключей или смазки для облегчения демонтажа.
Какие инструменты пригодятся для разбора реле давления воды?
Понадобятся разводной или газовый ключ, отвертки (крестовая и плоская), а также пассатижи. Иногда нужен шестигранник или специальный ключ для регулировочных винтов. Кроме того, пригодятся тряпки для удаления влаги и ветошь для очистки деталей. Желательно иметь небольшой контейнер для мелких деталей, чтобы не потерять их во время разборки.
Что делать, если после снятия крышки реле давление внутри осталось, и реле не разбирается?
Перед разборкой обязательно надо стравить давление в системе. Для этого можно открыть кран или использовать специальный вентиль, если он установлен. Если давление не спускается, следует проверить, не застрял ли механизм или не повреждены ли уплотнения. В некоторых случаях поможет аккуратное нажатие на мембрану или легкое постукивание по корпусу, чтобы освободить зажатые элементы.
Как проверить работоспособность реле давления после сборки?
После сборки реле следует подключить обратно к системе и включить подачу воды. При этом нужно внимательно наблюдать за поведением реле: оно должно включать насос при падении давления ниже установленного уровня и выключать при достижении верхнего порога. Если реле не реагирует или срабатывает с задержками, рекомендуется повторно проверить правильность сборки и состояние контактов, а также целостность мембраны.
Какие основные причины выхода из строя реле давления воды и как их выявить при разборке?
Чаще всего поломки связаны с износом мембраны, загрязнением контактов или коррозией металлических частей. При разборке стоит осмотреть мембрану на наличие трещин, деформаций или утрату эластичности. Контакты могут покрываться налётом, что приводит к плохому электрическому соединению. Коррозия обычно видна по изменению цвета деталей или появлению ржавчины. Выявленные проблемы помогут определить, какие детали требуют замены или чистки.
Как правильно снять крышку с реле давления воды без повреждений?
Для снятия крышки реле давления нужно сначала отключить питание системы и перекрыть подачу воды, чтобы избежать травм и подтеков. Затем аккуратно открутите фиксирующие винты или защёлки, которые удерживают крышку. Если крышка плотно сидит, слегка постучите по её краям или воспользуйтесь пластиковой лопаткой, чтобы осторожно поддеть её, избегая повреждений корпуса и уплотнителей.
