Шариковые направляющие применяются в мебели и промышленной оснастке, обеспечивая плавное выдвижение ящиков при высокой нагрузке. Их конструкция включает внешнюю и внутреннюю рамы, между которыми перемещаются шарики из стали. Этот тип направляющих требует регулярного технического обслуживания и в некоторых случаях – полной разборки для замены элементов или очистки от загрязнений.
Перед разборкой необходимо полностью выдвинуть ящик и найти фиксатор или упор, блокирующий полное извлечение. В большинстве моделей он выполнен в виде подпружиненного язычка на внутренней направляющей. Для снятия потребуется надавить на фиксатор и одновременно вытянуть ящик до конца. После извлечения появляется доступ к винтам крепления и шариковой кассете.
Шарики размещаются в металлической дорожке и удерживаются пластиковой или металлической рамкой. При разборке важно зафиксировать их положение, чтобы избежать высыпания. Удобнее всего это делать при горизонтальном положении направляющей. При сильном износе шариков или появлении коррозии их следует заменить на новые с аналогичным диаметром. Типичный диаметр – 4–5 мм, материал – нержавеющая сталь.
После чистки и замены деталей направляющую собирают в обратном порядке, контролируя плотность посадки шариков и отсутствие люфта. Для смазки применяются литиевые или силиконовые составы, не взаимодействующие с пластиком. Перед установкой направляющую следует несколько раз прокатать вручную для равномерного распределения смазки.
Определение типа шариковой направляющей перед разборкой
Перед началом разборки необходимо точно определить конструкцию направляющей. Основные разновидности: цельновыдвижные, частично выдвижные и телескопические. Цельновыдвижные позволяют извлечь ящик полностью, часто имеют три сегмента. Частично выдвижные состоят из двух частей и ограничивают ход. Телескопические направляющие обеспечивают полный вылет и обычно снабжены механизмом фиксации.
Осмотрите боковую стенку ящика: наличие кнопки, рычага или выемки говорит о наличии замка фиксации. Такие направляющие требуют нажатия для отсоединения подвижной части. В других случаях извлечение возможно при определённом положении направляющих – например, при совпадении технологических вырезов.
Определите наличие доводчика – по характерному сопротивлению при закрытии. Модели с доводчиком не разъединяются усилием – требуется доступ к скрытому механизму. Убедитесь, что направляющая не вварена или не зафиксирована заклёпками: в таких случаях разборка невозможна без демонтажа всего узла.
Изучите кромки направляющей: если края завальцованы, это означает неразборную конструкцию. При наличии винтовых соединений разборка возможна. Обратите внимание на производителя и модель – маркировка на корпусе направляющей поможет найти техническую документацию с указанием способа демонтажа.
Выдвижение ящика до упора для доступа к направляющим
Для получения доступа к шариковым направляющим необходимо полностью выдвинуть ящик до упора. Важно учитывать конструктивные особенности механизма: большинство направляющих имеют фиксатор, препятствующий произвольному извлечению.
Потяните ящик на себя до момента остановки. Осмотрите боковые стороны в зоне крепления направляющих. Если присутствуют рычаги фиксаторов, нажмите их: один – вверх, второй – вниз. Это освободит подвижную часть направляющей. После этого ящик можно вынуть, не прилагая усилий, иначе возможно повреждение шарикового механизма.
При отсутствии фиксаторов, проверьте наличие выступов или упоров в задней части направляющей. В этом случае необходимо аккуратно приподнять переднюю часть ящика и одновременно потянуть на себя – шарики сместятся в крайнее положение, позволяя снять ящик с направляющих.
Внимание: при демонтаже не допускайте перекосов, так как это может привести к выпадению шариков или деформации направляющей. Работы рекомендуется проводить при хорошей освещенности и с использованием перчаток, чтобы избежать загрязнения направляющих и механизма фиксации.
Поиск фиксирующих защёлок или рычагов на направляющих
Фиксаторы направляющих располагаются на внутренней части телескопического механизма, чаще всего на втором или третьем сегменте. Их конструкция зависит от типа направляющей: роликовая, шариковая или скрытая. В большинстве случаев используются металлические защёлки или подпружиненные рычаги.
При полном выдвижении ящика фиксаторы становятся доступны с обеих сторон. Визуально их можно определить по отличающемуся от остальной части механизма элементу – пластинам с загибом, кнопкам или подвижным флажкам. На левой направляющей элемент обычно нужно нажимать вниз, на правой – вверх. Это делается одновременно двумя руками, иначе механизм блокирует выемку ящика.
Если направляющая оснащена пластиковыми фиксаторами, они могут иметь форму лепестков, утопленных в корпус. Для их разблокировки используется нажатие в направлении центра. В некоторых моделях защёлки комбинированы с упорами, поэтому без одновременного прижатия рычага и потягивания ящика извлечение невозможно.
Перед поиском фиксаторов нужно удалить заглушки или декоративные накладки, если они присутствуют. Подсветка рабочей зоны фонариком облегчает визуальный осмотр. При затруднённом доступе допустимо использовать зеркало на штанге для локализации защёлок без демонтажа мебели.

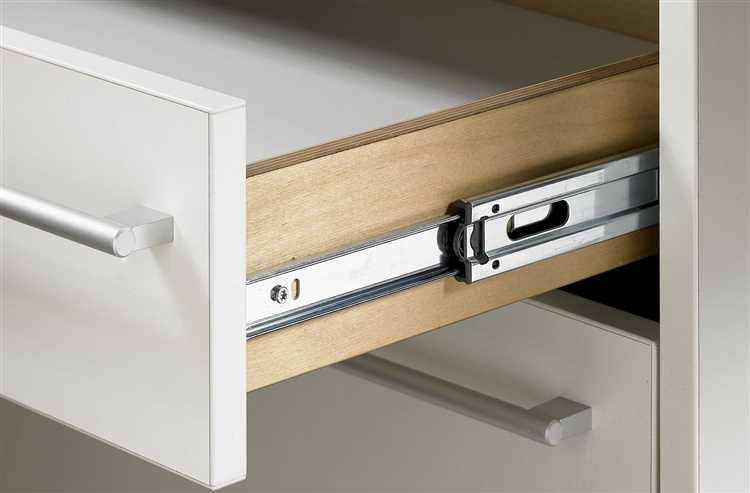

Снятие ящика с направляющих без повреждений
Перед снятием убедитесь, что ящик пустой. Вес содержимого может затруднить демонтаж и повредить направляющие.
- Полностью выдвиньте ящик до упора. Обе направляющие должны быть максимально раздвинуты.
- Найдите фиксаторы на внутренней части направляющих. Они могут быть выполнены в виде пластиковых рычагов или металлических язычков.
- Если фиксаторы симметричны, одновременно нажмите оба внутрь или вверх/вниз (в зависимости от конструкции).
- Удерживая фиксаторы, аккуратно вытяните ящик на себя. Не допускайте перекоса – тяните равномерно с двух сторон.
- При отсутствии фиксирующих элементов проверьте наличие стопоров: они могут быть в виде расширений на конце направляющей. В этом случае слегка приподнимите переднюю часть ящика и потяните на себя, преодолевая сопротивление стопора.
- После снятия проверьте направляющие на предмет износа и загрязнений. При необходимости удалите пыль и нанесите силиконовую смазку.
Не используйте чрезмерную силу. Если ящик не снимается, проверьте конструкцию на скрытые элементы фиксации, часто расположенные с нижней или задней стороны.
Отсоединение внешней и внутренней частей направляющей
Для отсоединения внешней и внутренней частей шариковой направляющей необходимо зафиксировать выдвинутую часть направляющей до щелчка. В большинстве моделей используется механизм фиксации с подпружиненной защёлкой или язычком. Найдите рычаг – он расположен сбоку на внутренней рейке.
Нажмите на рычаг: в правой направляющей он опускается вниз, в левой – поднимается вверх. Это разблокирует стопор, позволяя извлечь внутреннюю часть с роликами. Потяните её на себя без рывков, удерживая рычаг в нажатом положении.
Не используйте силу: если направляющая не выходит, значит стопор не отжат полностью или загрязнён механизм. Очистите место стыка от пыли и повторите попытку. При демонтаже убедитесь, что обе направляющие выдвинуты синхронно, иначе возможно заклинивание шарикового блока.
После отсоединения осмотрите шарики: они не должны выпадать из сепаратора. Если фиксатор повреждён, направляющую придётся заменить, так как точность возврата нарушится.

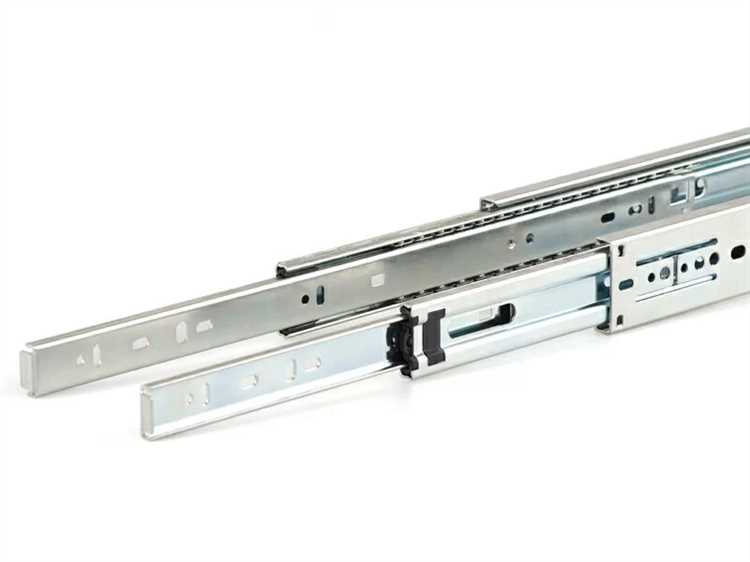

Осмотр и очистка шарикового механизма от загрязнений
Для оценки состояния шариковой направляющей снимите ящик и аккуратно извлеките направляющую. Осмотрите шарики на предмет износа, деформаций и застрявших частиц. Особое внимание уделите зазорам между шариками и дорожками – наличие пыли, грязи или металлической стружки снижает плавность хода и увеличивает износ.
Очистку проводите с помощью растворителя на основе изопропилового спирта или специального очистителя для металла. Не используйте агрессивные растворители, способные повредить покрытия. Поместите направляющую в емкость с растворителем и пройдитесь тонкой щеткой или кистью по шарикам и направляющим дорожкам.
Для удаления стойких загрязнений применяйте мягкую зубную щетку с нейлоновым ворсом. При необходимости используйте тонкую иглу или зубочистку для удаления остатков грязи из узких зазоров. После очистки направляющую высушите при комнатной температуре, избегая прямого нагрева.
После высыхания нанесите смазку на основе литиевого или силиконового комплекса, равномерно распределяя по шарикам и дорожкам. Избыток смазки удалите мягкой тканью, чтобы предотвратить скопление грязи при дальнейшем использовании. Регулярное обслуживание продлевает ресурс и обеспечивает стабильную работу направляющей.

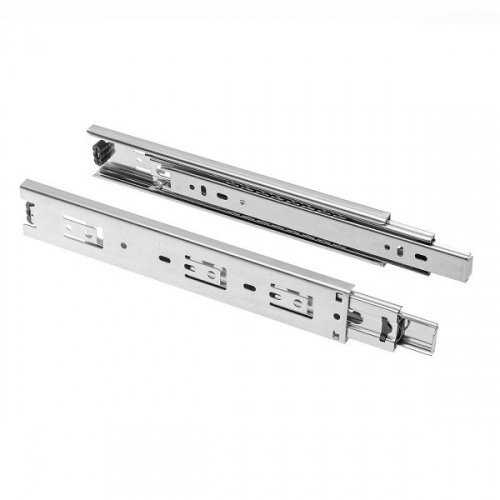

Проверка целостности шариков и направляющих дорожек
Для оценки состояния шариковой направляющей необходимо визуально и тактильно проверить шарики на отсутствие трещин, сколов и деформаций. Любые повреждения ведут к повышенному износу и заеданию механизма. Шарики должны свободно вращаться и не иметь признаков коррозии или загрязнений, способных нарушить плавность хода.
Направляющие дорожки осматривают на наличие выработки, царапин и вмятин, особенно в местах контакта с шариками. Износ более 0,1 мм по глубине или наличие заусенцев требуют восстановления либо замены направляющей. Поверхности должны быть чистыми и гладкими, без следов окисления и механических повреждений.
Обязательна проверка совпадения диаметра шариков и ширины дорожек с техническими допусками производителя. Нарушение параметров приводит к разбалансировке нагрузки и ускоренному выходу из строя. Для точного измерения используют микрометр и индикатор часового типа.
Перед сборкой направляющую и шарики очищают растворителем и смазывают высококачественной смазкой с противозадирными свойствами. Невыполнение этих процедур снижает ресурс направляющей и ухудшает работу ящика.
Подготовка направляющей к сборке или замене
Перед монтажом шариковой направляющей необходимо выполнить последовательность операций для гарантии правильной работы и долговечности механизма.
- Осмотреть направляющую на наличие повреждений: проверить целостность короба и подвижной части, отсутствие деформаций и трещин.
- Проверить состояние шариков: отсутствие коррозии, износа и повреждений. При необходимости заменить комплект шариков или всю направляющую.
- Очистить все детали от пыли, грязи и старой смазки с помощью обезжиривающего состава или спирта.
- Осмотреть крепежные отверстия и установить отсутствие забоин или расширений, мешающих точной фиксации.
- Промерить длину направляющей и сопоставить с размерами ящика и корпуса для обеспечения точной посадки.
После очистки и осмотра необходимо выполнить смазку с применением специализированной смазки для шарикоподшипников или литиевой смазки. Наносить равномерно вдоль всей длины короба и на шарики.
- Нанести небольшое количество смазки на шарики и внутренние поверхности направляющей.
- Проверить плавность хода, вручную двигая подвижную часть несколько раз.
- Удалить излишки смазки, чтобы исключить попадание грязи при эксплуатации.
Точная подготовка исключит заедания и обеспечит стабильную работу ящика после установки.
Вопрос-ответ:
Как устроена шариковая направляющая для ящика и из каких частей она состоит?
Шариковая направляющая состоит из двух основных элементов: неподвижной части, которая крепится к корпусу мебели, и подвижной — закреплённой на ящике. Между ними расположены шарики, помещённые в специальные держатели, обеспечивающие плавное скольжение. Также в конструкции есть ограничители хода, которые не позволяют выдвигать ящик слишком далеко и предотвращают его выпадение.
Почему шариковая направляющая начинает работать с заеданиями и как это исправить?
Заедания возникают из-за попадания пыли, грязи или износа шариков и направляющих. Часто причина в отсутствии смазки или использовании неподходящего масла. Для устранения проблемы направляющую следует разобрать, тщательно очистить от загрязнений, удалить старую смазку и нанести новую — лучше использовать специальные смазочные материалы для металла. Если износ слишком сильный, стоит заменить направляющую на новую.
Какие инструменты понадобятся для демонтажа и разборки шариковой направляющей ящика?

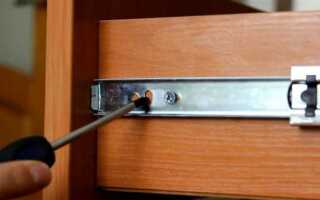

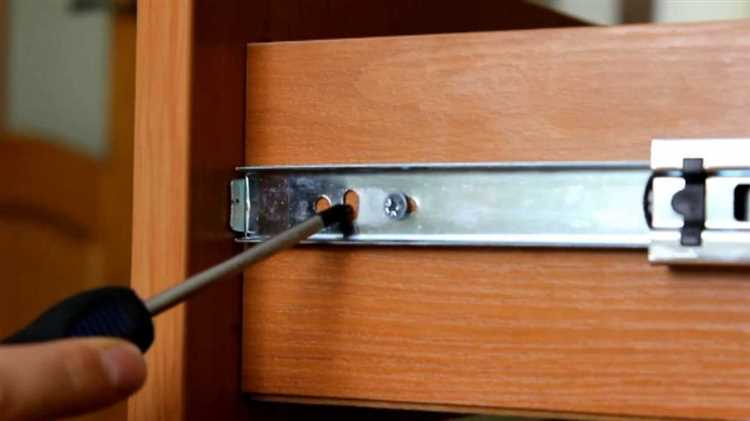

Для разборки обычно требуются крестовая и плоская отвертки, чтобы снять крепёжные элементы и разъединить части направляющей. Иногда может понадобиться плоскогубцы для извлечения фиксирующих элементов или мелкие ключи для винтов с шестигранной головкой. Важно работать аккуратно, чтобы не повредить детали и не потерять мелкие элементы, такие как шарики или фиксаторы.
Как выбрать подходящую шариковую направляющую при замене старой на новую?
При выборе новой направляющей следует ориентироваться на длину выдвижения, максимально допустимую нагрузку и размеры, соответствующие ящику и корпусу мебели. Важно учитывать тип монтажа — внутренний или внешний, а также материал изготовления. Для кухонной или офисной мебели лучше выбирать направляющие из нержавеющей стали с хорошей защитой от коррозии и достаточным количеством шариков для плавности хода.
