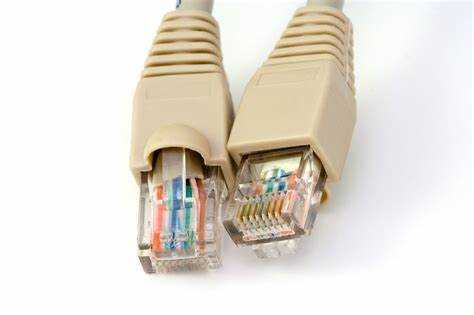

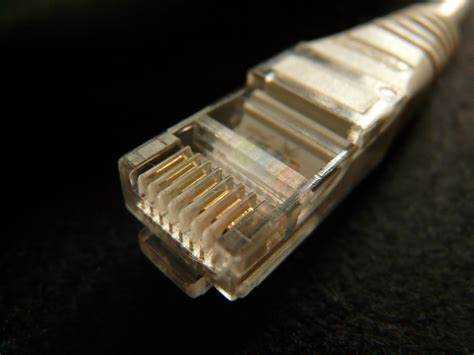

Штекер интернет-кабеля, известный как RJ-45, используется для подключения витой пары к сетевым устройствам. Он содержит восемь контактов, соответствующих жилам кабеля категории 5e или 6. При повреждении коннектора или необходимости переобжать кабель важно понимать конструкцию штекера и последовательность его разбора.
Первый шаг – обесточить устройство и аккуратно извлечь кабель из порта. Затем с помощью тонкой плоской отвертки или иглы поддевается пластиковая защёлка, фиксирующая корпус штекера. После её освобождения корпус легко разделяется на две половины. Если используется цельнолитой штекер, его разбор без повреждения невозможен, и потребуется полная замена коннектора.
При разборе важно сохранить целостность жил и не повредить их изоляцию. Для повторного монтажа можно использовать обжимной инструмент (кримпер) и новый штекер RJ-45. Распиновка жил должна соответствовать стандартам T568A или T568B. На практике чаще используется T568B: оранжево-белый, оранжевый, зелёно-белый, синий, сине-белый, зелёный, коричнево-белый, коричневый.
Перед окончательной сборкой рекомендуется прозвонить кабель тестером. Это исключит ошибки в распиновке и обеспечит стабильную работу соединения. Некачественно обжатый штекер вызывает потерю сигнала, снижение скорости и нестабильную работу сети.

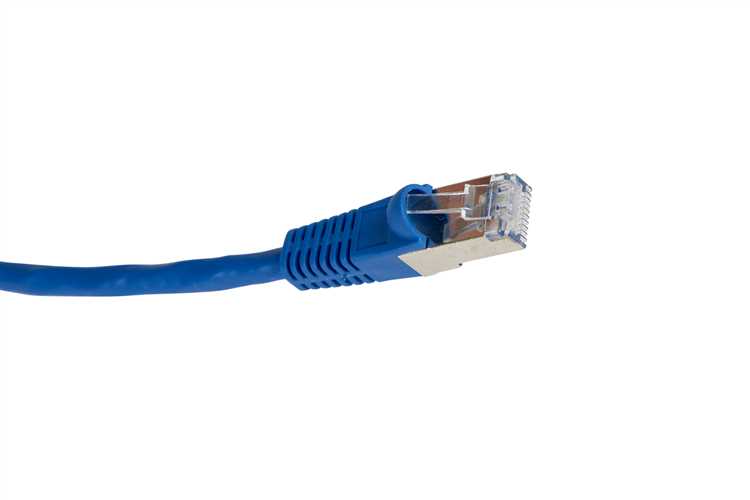

Как определить тип интернет кабеля перед разбором
Перед разборкой штекера важно точно определить тип используемого интернет-кабеля, так как от этого зависит как расположение жил, так и способ опрессовки. Ошибка на этом этапе может привести к неправильной сборке и потере сигнала.
- Осмотрите внешний вид: На оболочке обычно нанесена маркировка, например, Cat5e, Cat6 или Cat6a. Это указывает на категорию и потенциальную скорость передачи данных.
- Проверьте количество жил: Обрежьте оболочку примерно на 2 см. Если внутри 4 витые пары (8 проводов), это стандартный кабель Ethernet. Если меньше – это может быть телефонный или нестандартный кабель.
- Оцените экранирование: Если внутри есть фольга или металлическая оплетка, кабель экранированный (FTP, STP). Без экрана – UTP. Это влияет на разъём и метод заземления.
- Толщина жил: У Cat6 и выше проводники обычно толще (23 AWG), чем у Cat5e (24 AWG). Это влияет на совместимость с некоторыми коннекторами.
- Цветовая схема витых пар: Если пары закручены с разной плотностью, скорее всего, это Cat6 или выше. У Cat5e витки более равномерны.
Определив тип, можно выбрать соответствующий коннектор RJ-45, инструмент для обжима и схему подключения (T568A или T568B).
Инструменты, необходимые для разборки RJ-45 штекера
Для аккуратной разборки RJ-45 потребуется узкий набор инструментов, обеспечивающий точное воздействие на мелкие элементы разъёма без риска повреждения.
Первое – это тонкая крестовая отвертка (PH0 или PH00). Она позволяет поддевать фиксирующие защёлки и выталкивать вставку с проводами без разрушения корпуса.
Второе – пинцет с изогнутыми концами. С его помощью удобно извлекать жилы и манипулировать мелкими деталями внутри корпуса разъёма.
Третье – бокорезы с узкими лезвиями. Используются для отсечения проводов при необходимости полной замены разъёма. Также полезны при извлечении повреждённой обжимной вставки.
Дополнительно пригодится канцелярский нож с тонким лезвием. Им удобно поддевать пластиковые защёлки, особенно если корпус разъёма залит клеем или частично оплавлен.
Работы следует проводить на антистатическом коврике или хотя бы на неметаллической поверхности. Это снизит риск повреждения оборудования, если штекер подсоединён к активной линии.
Использование специализированного съёмника для RJ-45 не обязательно, но при наличии он упростит задачу, особенно при работе с заводскими литыми штекерами.
Как аккуратно снять пластиковую оболочку без повреждения жил
Возьмите витую пару и отмерьте 3-4 сантиметра от края. Используйте стриппер с ограничителем глубины реза или канцелярский нож с острым лезвием. Лезвие должно лишь надрезать наружную оболочку, не касаясь внутренней части.
Разместите кабель на плоской поверхности. Удерживая его одной рукой, другой аккуратно вращайте инструмент вокруг оси кабеля. Не прилагайте усилий – оболочка должна прорезаться равномерно по кругу. Не режьте вдоль – это увеличивает риск повредить жилы.
После надреза осторожно согните кабель в месте надреза – оболочка треснет и легко снимется кольцом. Если остались участки с неровным краем, удалите их ногтем или тупым лезвием, не задевая экранирующую фольгу (если она есть).
Осмотрите жилы. При наличии повреждений – даже небольших надрезов – отрежьте участок и повторите процедуру, чтобы избежать проблем с контактами в штекере.
Что делать, если жилы кабеля окислились или повреждены
Окисление жил происходит из-за проникновения влаги в оплетку или плохой герметизации коннектора. Повреждение жил возможно при перегибах, растяжении или неправильной зачистке. При первых признаках проблем (обрыв сигнала, нестабильное соединение) необходимо выполнить диагностику и восстановление.
Пошаговые действия:
- Обрежьте конец кабеля минимум на 5–7 см от видимого повреждения, чтобы исключить участок с коррозией или надломами.
- Аккуратно снимите внешнюю изоляцию примерно на 3 см, избегая порезов в экранирующем слое.
- Проверьте каждую из восьми жил: они должны быть ровными, без зелёного налёта и обесцвечивания. Если есть сомнения – удалите ещё 1–2 см.
- Очистите концы жил спиртом или изопропанолом, если повреждение минимально и нет возможности обрезать кабель дальше.
- При сильном окислении и трещинах на меди – замена участка обязательна. Повторное обжатие на повреждённых жилах приведёт к короткому сроку службы.
- Используйте только новые разъёмы RJ-45 и инструмент с калиброванной матрицей. Старые коннекторы теряют зацепление, что провоцирует повторный контакт с влагой.
Нельзя использовать повреждённый кабель с пассивными удлинителями или в уличных условиях без полной замены участка – такие решения приводят к постоянным обрывам связи и риску выхода из строя сетевых карт.
Как проверить правильность распиновки после разборки
Для проверки используйте тестер витой пары (LAN-tester). Вставьте оба конца кабеля в разъёмы прибора. Убедитесь, что индикаторы на обоих блоках загораются поочерёдно и в одной последовательности: 1-2-3-4-5-6-7-8. Если порядок нарушен или один из индикаторов не горит, присутствует ошибка в распиновке.
При отсутствии тестера можно воспользоваться мультиметром в режиме прозвонки. Один щуп подключите к конкретному контакту одного коннектора, второй – к предполагаемому соответствующему контакту на другом конце. Совпадение – наличие звукового сигнала. Повторите для всех восьми жил.
Цветовая маркировка не гарантирует правильность: ориентируйтесь на номера контактов внутри разъёма, а не на цвета проводов. Стандарт T568B предполагает следующую последовательность: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.
Если кабель предназначен для прямого соединения (patch cord), оба конца должны соответствовать одному стандарту. Для кроссового – один конец по T568A, другой по T568B. Несоответствие стандартам приведёт к нестабильной или отсутствующей передаче данных.
После подтверждения правильной распиновки протестируйте кабель в реальных условиях: подключите его к маршрутизатору и компьютеру, проверьте наличие соединения и скорость передачи с помощью встроенных системных утилит (например, ping и ipconfig в Windows).
Повторная сборка штекера: пошаговая инструкция
Снимите внешний защитный кожух с кабеля, освободив примерно 2,5 см проводников. Аккуратно зачистите каждый из 8 жил на 1,5 см, удаляя изоляцию без повреждения медных жил.
Распределите жилы по стандартной схеме T568B или T568A в зависимости от используемой сети. Выравнивайте жилы по длине, чтобы они были одинаковой длины и ровно входили в штекер.
Вставьте жилы в пластиковый держатель штекера, контролируя порядок и плотно прижимая их к контактам. Жилы должны доходить до конца гнезда без зазоров.
Проверьте визуально правильность расположения жил и отсутствие перекручиваний. Вставьте штекер в обжимной инструмент и с усилием нажмите для фиксации контактов.
После обжима проверьте надежность соединения: штекер не должен свободно выпадать, жилы не должны шататься. Наденьте защитный кожух, фиксируя его на кабеле для предотвращения механических повреждений.
При возможности используйте тестер кабеля для проверки целостности и правильности контактов. Это гарантирует стабильное соединение без потерь сигнала.
Вопрос-ответ:
Как правильно определить, что штекер интернет-кабеля нуждается в разборке?
Если при подключении к сети наблюдаются частые обрывы соединения, потеря скорости или физические повреждения на самом штекере, это может свидетельствовать о необходимости его разбора и проверки. Также стоит обратить внимание, если кабель плохо вставляется или шатался в разъёме. В таких случаях разборка позволит осмотреть контакты, выявить повреждения или окисление и, при необходимости, заменить внутренние элементы.
Какие инструменты понадобятся для самостоятельного разбора штекера интернет-кабеля?
Для работы потребуется небольшой набор инструментов: острый нож или стриппер для снятия изоляции, плоская и крестовая отвертка для откручивания креплений, а также тонкие пинцет или иголка для аккуратной работы с контактами. Иногда может пригодиться мультиметр для проверки целостности проводов после разбора. Важно работать осторожно, чтобы не повредить контакты и не порезать жилы кабеля.
Можно ли использовать один и тот же штекер несколько раз после разбора, или его лучше заменить?
Часто штекеры рассчитаны на однократную установку, и повторный разбор может привести к ухудшению контакта или поломке элементов крепления. Однако при аккуратном обращении и отсутствии видимых повреждений повторное использование возможно. Если же на штекере видны трещины, деформация или контактные площадки изношены, лучше заменить его новым. Это обеспечит надежное подключение и стабильную работу интернета.
Как правильно собрать штекер обратно, чтобы сохранить качество соединения?
После проверки и, при необходимости, очистки контактов, жилы кабеля нужно аккуратно разложить по цветам согласно стандарту (например, T568B), а затем ровно и плотно зажать в штекере. Все части корпуса должны соединяться без зазоров, чтобы не допустить попадания пыли и влаги. После сборки стоит провести тестирование кабеля с помощью специального тестера, чтобы убедиться в корректности соединения и отсутствии обрывов.
