Как разрезать трубу под 45 градусов

Резка трубы под углом 45 градусов требуется при сборке трубопроводов, каркасов, металлических конструкций и декоративных элементов. Точность среза напрямую влияет на прочность сварного шва, герметичность соединения и внешний вид изделия. Разные материалы и диаметр трубы требуют использования различных методов и инструментов.

Для стальных труб диаметром до 50 мм наилучший результат даёт использование трубореза с поворотной рамой или торцевой пилы с поворотной платформой. При этом важно заранее зафиксировать трубу в тисках и использовать ограничитель глубины реза. Погрешность при правильной настройке составляет не более 0,5 мм, что допустимо для большинства сварных соединений.

Пластиковые и медные трубы удобно резать при помощи стусла и ножовки по металлу. Поворотное стусло позволяет точно задать угол, а ножовка – избежать деформации материала. При этом необходимо следить за равномерностью давления: чрезмерное усилие вызывает перекос среза, особенно на тонкостенных трубах.

Для труб большого диаметра (от 100 мм) применяются ленточные пилы и плазменная резка. Первый способ обеспечивает высокую точность при работе с толстостенными заготовками, а второй – гибкость при резке под углом любой конфигурации. Важно контролировать угол наклона резака, чтобы исключить образование заусенцев и тепловую деформацию кромки.

Во всех случаях обязательным этапом остаётся предварительная разметка. Используют угольники с шаблоном под 45 градусов или плоттерные шаблоны, напечатанные по заданному диаметру. Неправильная разметка приводит к отклонениям даже при точной работе инструмента. После резки срез шлифуют напильником или шлифовальным кругом для удаления заусенцев и подготовки к сварке или пайке.

Разметка трубы для резки под углом 45 градусов без специальных инструментов

Для точной разметки трубы под углом 45 градусов можно обойтись без стусла, шаблонов и уголков, используя подручные средства и базовые геометрические принципы.

• Возьмите лист бумаги формата A4 и сложите его по диагонали так, чтобы получился прямоугольный треугольник с углом 45°.
• Разверните получившийся шаблон и оберните его вокруг трубы так, чтобы диагональный край шёл по окружности. Следите, чтобы нижняя грань бумаги совпадала с перпендикулярной осью трубы линией.
• Плотно прижмите бумагу к трубе, убедившись, что она не сдвинулась, и обведите диагональ маркером или острым предметом по всей окружности.

Альтернативный способ – использование верёвки:

1. Отрежьте отрезок верёвки и плотно оберните её вокруг трубы строго перпендикулярно оси.
2. Сделайте метку на точке соприкосновения начала и конца верёвки.
3. Разметьте от этой точки отрезок, равный длине окружности трубы (диаметр × π), и отложите на ней 1/8 окружности – это примерно 45° по кругу.
4. Соедините полученную точку с противоположным краем первого витка – получится линия под углом 45°, которую можно перенести по окружности.

После нанесения разметки проверьте симметричность линий по длине среза на противоположных сторонах трубы. Несоответствие указывает на отклонение угла – корректируйте разметку до получения замкнутой ровной линии.

Применение угольника и маркера для точной разметки на круглой трубе

Для выполнения точной разметки под углом 45 градусов на круглой трубе применяют металлический угольник и тонкий маркер с устойчивым пигментом. Важно, чтобы угольник имел чёткую градуировку и ровную поверхность прилегания. Используется метод пошагового совмещения базовой плоскости угольника с окружностью трубы в нескольких точках по периметру.

Сначала фиксируют трубу в тисках или зажимах, исключая её проворачивание. Затем на одной стороне прикладывают угольник так, чтобы его внутренняя грань точно совпадала с осью трубы. Осторожно проводят линию маркером по кромке угольника. После этого поворачивают трубу на 90 градусов, повторяя процедуру. В результате получают четыре метки, которые соединяют от руки или при помощи гибкой линейки, формируя замкнутую линию реза с равномерным наклоном по всей окружности.

Для повышения точности разметки используют бумажную шаблонную ленту, свернутую в кольцо с углом 45°, накладывая её на трубу как вспомогательное средство. Это позволяет проверить правильность ранее нанесённой линии и избежать смещения. Ключевое требование – сохранять параллельность линий на противоположных сторонах трубы, что критично при резке под углом для сварки или стыковки.

Использование шаблона из бумаги или картона для резки под углом

Для точной резки трубы под углом 45 градусов можно изготовить шаблон из плотной бумаги или картона. Такой шаблон накладывается на трубу и служит направляющей линией для разметки.

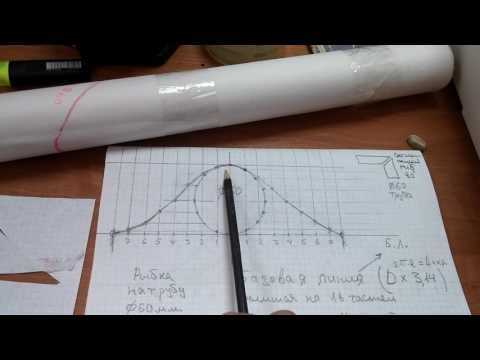

Чтобы создать шаблон, измерьте диаметр трубы. Далее воспользуйтесь онлайн-калькулятором развёртки трубы под углом 45°, чтобы получить точную форму шаблона. Распечатайте шаблон, вырежьте по контуру и оберните вокруг трубы. Совмещение краёв должно быть плотным, без зазоров или смещений.

Для прочности можно наклеить бумажный шаблон на картон. Это особенно важно при использовании на металлических трубах, где обычная бумага может быстро износиться. После фиксации шаблона на трубе маркером точно обведите его край по окружности. Линия реза должна быть чёткой и непрерывной.

При разметке избегайте скольжения шаблона. Надёжно фиксируйте его с помощью малярной ленты. После нанесения линии уберите шаблон и приступайте к резке с учётом её точного следования разметке.

Такой способ подходит для труб диаметром до 150 мм. При работе с трубами большего диаметра рекомендуется использовать шаблон из гибкого пластика или плотного технического картона толщиной не менее 1 мм.

Резка под углом 45 градусов с помощью торцовочной пилы

Торцовочная пила – оптимальный инструмент для точной резки труб под углом 45 градусов, особенно при работе с металлическими, пластиковыми и алюминиевыми изделиями диаметром до 100 мм. Правильная настройка и фиксация материала критичны для получения ровного стыка без зазоров.

• Выбирайте пилу с функцией наклона диска и поворотом стола. Это позволит добиться нужного угла без дополнительных шаблонов.
• Для металлических труб используйте твердосплавной диск с мелким зубом. Пильный диск должен соответствовать типу материала и толщине стенки трубы.
• Перед резкой зафиксируйте трубу с помощью тисков или зажимов. Любое смещение приведёт к браку в соединении.
• Настройте точный угол поворота платформы. Убедитесь, что угол установлен на 45° по шкале, а диск строго перпендикулярен к основанию.
• Опускайте диск медленно, не допуская рывков. На тонкостенных трубах рекомендуется предварительно сделать надрез на половину глубины, затем повторить полный проход.

После резки проверьте срез по угольнику. При необходимости используйте напильник или шлифовальный круг для удаления заусенцев. Несоблюдение геометрии при резке торцовочной пилой приводит к отклонениям, особенно при стыковке труб в раму или каркас.

Настройка ленточной пилы для косого реза труб

Перед началом резки под углом 45 градусов необходимо убедиться, что ленточная пила оснащена поворотной пильной рамой или поворотным столом. Угол поворота должен быть точно отмерен по встроенной шкале с шагом не более одного градуса. Для высокой точности рекомендуется использовать цифровой угломер.

Полотно выбирается с учетом материала трубы: для стали – с шагом зубьев 6–10 TPI, для алюминия – 10–14 TPI. Полотно должно быть новым или в отличном состоянии, без задиров и перегрева. Натяжение проверяется манометром или индикатором натяжения, если он встроен в оборудование.

Рама пилы фиксируется строго на отметке 45°, затем фиксирующие винты затягиваются с усилием, рекомендованным в инструкции производителя, во избежание смещения при нагрузке. Положение трубы закрепляется в тисках с возможностью боковой поддержки, чтобы исключить вибрации. Контакт трубы с опорными поверхностями должен быть максимальным по площади.

Перед запуском выполняется холостой прогон пилы для проверки хода полотна. Обороты выставляются в зависимости от толщины стенки трубы: для тонкостенных – 100–150 м/мин, для толстостенных – 60–90 м/мин. Подача регулируется вручную или автоматически, при этом усилие должно быть постоянным, без рывков.

После каждого реза контролируется качество среза. Наличие заусенцев или отклонения по углу более 1° указывает на необходимость корректировки положения полотна или прижимного механизма. Регулярная очистка направляющих и натяжного узла предотвращает накопление стружки и смещение угла.

Как зафиксировать трубу при резке болгаркой под углом

При отсутствии тисков можно воспользоваться струбцинами и шаблоном с фиксированным углом. Для этого изготавливается или приобретается уголок с ровным фиксированным углом 45°, к которому прижимается труба и закрепляется струбцинами на рабочем столе. Такая конструкция гарантирует неизменность угла при резке.

Важно обеспечить жёсткую фиксацию трубы, исключающую любые люфты. Даже небольшое смещение во время работы болгаркой приведёт к отклонению угла реза. Для контроля стабильности фиксирования перед резкой рекомендуется лёгкими ударами проверить неподвижность трубы.

При резке длинных труб дополнительно используйте опоры под трубу с обеих сторон от зоны реза, чтобы снизить вибрацию и нагрузку на крепёжные элементы. Опоры должны быть прочными и устойчивыми, предпочтительно с антискользящим покрытием.

Резка болгаркой требует контроля не только положения трубы, но и положения диска. Для удобства разметьте линию реза мелом или маркером, а затем зафиксируйте трубу так, чтобы линия совпадала с направлением диска. При резке используйте диски по металлу с рекомендованным диаметром и скоростью вращения, чтобы избежать застревания и перегрева материала.

Создание самодельного приспособления для резки труб под углом

Для точной резки трубы под углом 45° потребуется жёсткая основа и надёжный фиксатор. В качестве основы оптимально использовать деревянную или металлическую рейку длиной не менее 50 см, чтобы обеспечить устойчивость. На одном конце закрепите упор под прямым углом с помощью шурупов или сварки – он будет ориентировать трубу при установке.

Фиксация трубы достигается при помощи двух струбцин или хомута с зажимом. Один зажим размещается на конце трубы у упора, другой – на противоположной стороне, чтобы избежать смещения во время резки. Для регулировки угла используйте металлический уголок с отметкой 45°, который прикрепите к основе так, чтобы труба точно ложилась под заданным наклоном.

Сам рез совершайте ножовкой по металлу с мелким зубом или электрическим дисковым инструментом с отрезным кругом. При использовании ручного инструмента рекомендуются направляющие – алюминиевые полосы или ровные деревянные планки, закреплённые параллельно трубе, чтобы обеспечить прямолинейное движение пилы.

Для повышения точности сделайте на приспособлении угловую шкалу с отметками 45° и 90°, чтобы быстро выставлять трубу и контролировать положение без дополнительных измерений. Перед резкой поверхность зажима и упора обработайте наждачной бумагой для предотвращения соскальзывания трубы.

Для труб диаметром более 50 мм увеличьте размеры основания и используйте более мощные зажимы, выдерживающие вес и силу при резке. При работе с тонкостенными трубами важно дополнительно укрепить конструкцию, чтобы избежать вибраций и деформаций.

Проверка угла после резки и способы устранения отклонений

После выполнения реза под углом 45° важно сразу измерить фактический угол, чтобы исключить ошибки, влияющие на последующую сборку и монтаж. Для проверки применяют угломер с точностью не менее 0,5°, либо цифровой транспортир с фиксацией результата. Важно приложить измерительный инструмент точно к кромкам среза, исключая зазоры и наклоны.

Если угол отличается от требуемого более чем на 1°, необходимо устранить отклонение. Для корректировки используют следующие методы:

1. Механическая шлифовка – применяют абразивные круги или шлифовальные машины с контролем угла в процессе снятия материала. Рекомендуется удалять не более 1–2 мм, чтобы не повредить структуру трубы и сохранить геометрию.

2. Использование ручного напильника – для мелкой подгонки угла с точностью до 0,2°. Работу проводят плавными движениями, регулярно проверяя угол, чтобы избежать переразреза.

3. Повторная резка – если отклонение превышает 3°, рез лучше повторить, так как исправление шлифовкой или напильником может привести к значительной потере материала и ухудшению качества соединения.

После исправления рекомендуется повторно измерить угол. Для контроля совмещения реза с другой частью конструкции применяют шаблоны или угловые соединители. При необходимости можно использовать прихватки для временной фиксации с последующей доработкой угла.

Вопрос-ответ:

Какие инструменты подходят для точной резки трубы под углом 45 градусов?

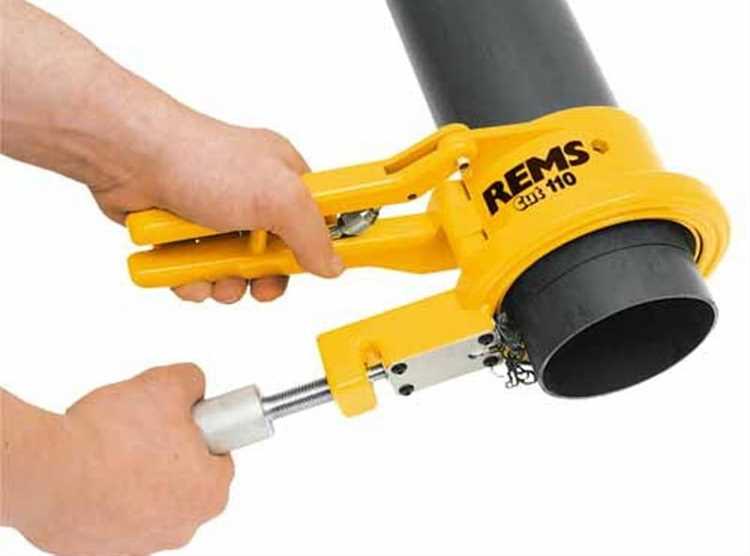

Для резки трубы под углом 45 градусов обычно используют ручные или электрические трубные резаки с возможностью регулировки угла, торцовочные пилы с угловой настройкой и ленточные пилы. Ручные инструменты удобны для небольших диаметров и простых задач, а электрические обеспечивают более ровный и аккуратный срез, особенно при работе с металлическими трубами.

Как правильно подготовить трубу перед резкой под углом 45 градусов?

Перед началом работы необходимо тщательно очистить поверхность трубы от грязи и ржавчины, чтобы избежать неровностей при резке. Затем отметьте линию среза с помощью угольника или шаблона, точно установите угол 45 градусов и закрепите трубу в тисках или на специальной подставке, чтобы она не двигалась во время работы.

Можно ли резать трубы под углом 45 градусов с помощью болгарки, и какие при этом есть риски?

Да, болгарка подходит для резки труб под углом 45 градусов, если использовать подходящий диск и надежно закрепить трубу. Однако стоит быть внимательным: рез может получиться не совсем ровным из-за вибраций и сложности удерживать точный угол, возможны заусенцы, которые потребуют дополнительной обработки. Также необходимо соблюдать меры безопасности, чтобы избежать травм.

Какие методы обеспечивают наиболее ровный и чистый срез трубы под углом 45 градусов?

Наиболее качественный результат достигается при использовании торцовочных пил с настройкой угла или ленточных пил. Эти инструменты позволяют точно выставить угол реза и получить ровный срез с минимальным количеством заусенцев. После резки рекомендуется обработать край напильником или шлифовальной машинкой, чтобы убрать неровности и облегчить дальнейшую сборку конструкции.

Как избежать ошибок при резке трубы под углом 45 градусов на крупном объекте?

При работе с большими объемами важно тщательно измерять и размечать каждую трубу, использовать шаблоны или угловые фиксаторы для повторяемости точного угла. Также полезно проводить пробные резы на ненужных кусках, чтобы отрегулировать инструменты. Хорошее закрепление трубы и контроль за положением инструмента помогут избежать сдвигов и получить одинаковые углы на всех деталях.

Какими инструментами можно аккуратно выполнить рез трубы под углом 45 градусов в домашних условиях?

Для резки трубы под углом 45 градусов дома обычно используют угловую шлифмашину с отрезным диском или пилу по металлу с тонким полотном. Важно правильно разметить угол с помощью угольника или шаблона, чтобы линия реза была точной. При использовании шлифмашины рекомендуется закрепить трубу неподвижно, чтобы избежать смещения, и работать аккуратно, чтобы не повредить материал. После резки края стоит обработать напильником или шлифовальной бумагой для удаления заусенцев.

Какие сложности могут возникнуть при резке труб под углом 45 градусов и как их избежать?

Одной из основных проблем при резке под таким углом является неточность разметки, из-за чего детали плохо стыкуются при сборке. Чтобы этого избежать, нужно тщательно измерять и использовать качественные инструменты для разметки. Также важно надежно фиксировать трубу во время резки, иначе инструмент может сдвинуться и нарушить угол. При работе с металлическими трубами следует учитывать толщину стенок — слишком тонкие могут деформироваться под давлением инструмента, поэтому рекомендуется работать плавно и с минимальным усилием. После резки края нужно тщательно обработать, чтобы избежать острых заусенцев, способных повредить руки или усложнить сварку.
