При работе с профильными трубами точность реза под прямым углом критична: даже незначительное отклонение от 90° приводит к щелям при сварке, снижению прочности конструкции и необходимости в доработке. Для точного реза необходимо учитывать толщину стенки, сечение трубы и используемый инструмент.
Для ручной резки наилучший результат дает использование стусла с зажимами и ножовки по металлу с жесткой рамой. Однако такой способ эффективен только для труб с сечением до 40×40 мм и стенкой до 2 мм. При работе с более толстыми трубами рациональнее использовать отрезную пилу (торцовку) с твердосплавным диском – она обеспечивает минимальное биение и точную геометрию реза.

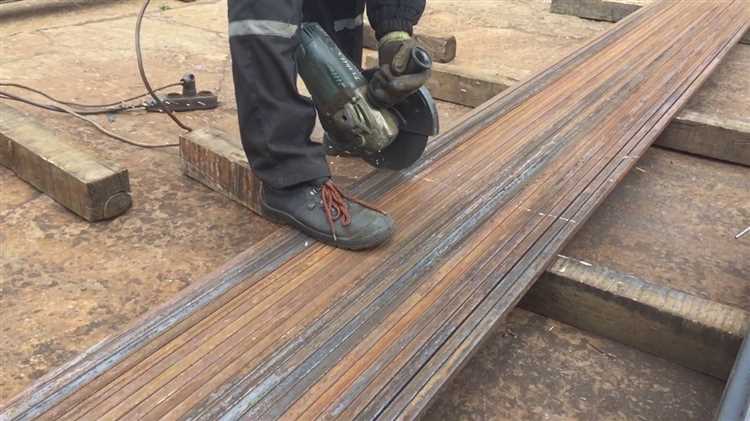

Электроинструмент (болгарка) требует дополнительной подготовки: разметку лучше выполнять с помощью швейного метра и обернутого листа бумаги или малярного скотча – они создают четкий ориентир по всей окружности трубы. Сам рез нужно начинать с поворота трубы и неглубокой прорези по всей линии – это снизит вероятность уводов диска и обеспечит ровную кромку.
Важно: при работе с профильной трубой толщиной более 3 мм необходимо выбирать диск толщиной не менее 2,5 мм, иначе возможен перегрев и деформация линии реза. После резки рекомендуется сразу обработать торец напильником или шлифовальным кругом, особенно если планируется сварка.
Выбор инструмента для точного реза профильной трубы
Точность реза напрямую зависит от выбора подходящего инструмента. Ниже перечислены варианты, подходящие для перпендикулярной резки профильных труб с минимальными отклонениями.
- Торцевая пила с твердосплавным диском. Идеальна для резки стальных и алюминиевых труб. Обеспечивает минимальный заусенец и точный прямой рез за счёт жёсткой фиксации детали и направляющей линейки. Для профильной трубы с толщиной стенки от 2 мм рекомендуется диск с 60-80 зубьями.
- Отрезная пила (абразивная). Подходит для грубой резки, но требует контроля прогиба трубы и охлаждения. Для точного реза необходим упор и жёсткая фиксация. Допустимый люфт должен быть не более 0,2 мм.
- Ленточная пила. Даёт чистый, ровный рез без искр. Важен подбор полотна: шаг зубьев 4–6 TPI для толстостенных труб и 10–14 TPI – для тонкостенных. Угол наклона станины должен регулироваться и фиксироваться без люфта.
- Углошлифовальная машина (болгарка). Подходит только при наличии направляющей или шаблона. Необходим диск толщиной не более 1,2 мм. Без фиксатора невозможен стабильный перпендикулярный рез.
- Ручная ножовка с направляющей рамкой. Актуальна при отсутствии электроинструмента. Использовать только с жёсткой металлической направляющей, надёжно зафиксированной на трубе. Шаг зубьев – не менее 24 TPI.
Для достижения наилучшего результата необходимо не только выбрать подходящий инструмент, но и обеспечить жёсткую фиксацию трубы, исключающую вибрации и смещение в процессе резки.
Подготовка рабочей поверхности перед распилом
Закрепите профильную трубу в тисках с резиновыми накладками или через деревянные проставки, чтобы не повредить металл. Центр губок должен находиться точно под линией распила. При недостаточном зажиме труба может сместиться, особенно при работе ручной пилой или углошлифовальной машиной.
Удалите с поверхности остатки масла, грязи и ржавчины. Используйте ацетон или растворитель 646 для обезжиривания зоны распила. Следы коррозии удаляются щёткой по металлу или наждачной бумагой зернистостью P80–P100. Загрязнения мешают точной разметке и вызывают перегрев диска.
Проверьте горизонтальность трубы строительным уровнем. Установите подкладки под противоположный конец, если труба свисает за край верстака. Неровное положение может привести к сколу кромки и нарушению прямого угла.
Под рукой должны находиться все инструменты: угольник, маркер с тонким стержнем, зажимы. Подготовка завершается нанесением чёткой разметки и контрольным визуальным осмотром положения трубы в зажиме.
Разметка трубы с использованием угольника
Для точного распила профильной трубы под углом 90 градусов необходимо правильно выполнить разметку. Простой металлический угольник позволяет добиться высокой точности при минимальных инструментах.
- Закрепите трубу на устойчивой поверхности, исключив её смещение в процессе разметки.
- Выберите гладкую сторону трубы для нанесения базовой линии. Это обеспечит опору для дальнейшей разметки.
- Приложите угольник так, чтобы одна его сторона прилегала вдоль трубы, а другая – охватывала поперечное сечение.
- Проведите линию карандашом, маркером или тонким грифелем по краю угольника строго по грани трубы.
- Поверните трубу на 90 градусов и повторите разметку, ориентируясь на уже нанесённую линию. Убедитесь, что линии совпадают по уровню.
- Проверьте точность разметки с помощью рулетки или второго угольника, приложенного к двум противоположным линиям. Несовпадение даже на 1–2 мм приведёт к косому срезу.
- Используйте угольник с минимальным люфтом в соединениях.
- Для труб с толстой стенкой лучше наносить линии с обеих сторон каждой грани.
- Если труба окрашена или загрязнена, предварительно зачистите зону разметки для лучшего прилегания угольника.
Правильно выполненная разметка исключает необходимость последующей корректировки среза и упрощает сварку или монтаж.
Применение шаблонов для контроля угла 90 градусов

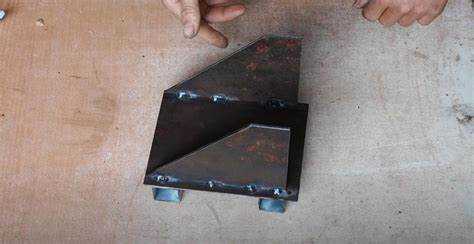

Для точного отпила профильной трубы под прямым углом целесообразно использовать заранее подготовленные шаблоны из фанеры, металла или плотного пластика. Шаблон вырезается по внутреннему или внешнему контуру трубы с точным углом 90 градусов и прикладывается к трубе в месте реза.
Оптимальная толщина шаблона – от 4 до 10 мм, чтобы исключить его деформацию при обводке и обеспечить чёткий контроль. Контур шаблона обводится маркером или кернится по краю, после чего осуществляется рез по отмеченной линии.
Для фиксации шаблона при работе с тонкостенными трубами удобно использовать зажимы или струбцины. Это предотвращает смещение и обеспечивает стабильность при разметке и последующем резе.
Если шаблон используется многократно, рекомендуется наносить на его поверхность шкалу с миллиметровыми делениями – это ускоряет позиционирование при серийной резке труб одинаковой длины.
При использовании УШМ шаблон помогает контролировать не только угол, но и глубину начального пропила, позволяя избежать перекоса и уводов при полном прохождении диска.
Фиксация трубы для предотвращения смещения при резке

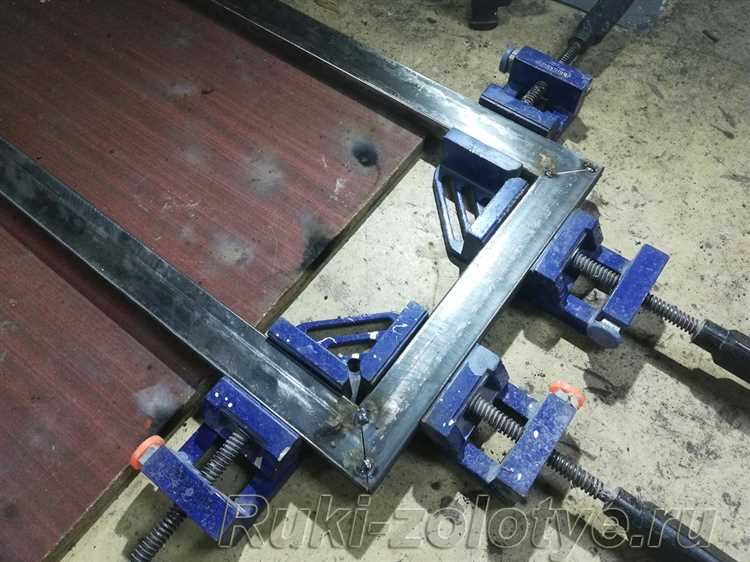

Перед началом резки профильной трубы необходимо обеспечить её полную неподвижность. Любое смещение в процессе приведёт к отклонению от линии реза и неточному углу. Наиболее надёжный способ фиксации – использование струбцин или слесарных тисков с прямоугольными губками. Важно, чтобы зажим происходил в двух плоскостях – вертикальной и горизонтальной.
Если труба имеет тонкие стенки, чрезмерное усилие зажима может деформировать профиль. В таком случае под губки тисков подкладываются деревянные или алюминиевые прокладки. При использовании струбцин, их размещают как минимум в двух точках: рядом с местом реза и на противоположной стороне для устранения вибрации.
При резке болгаркой рекомендуется использовать стационарное основание с прижимным устройством. Самодельные упоры из металлического уголка и фиксирующих болтов позволяют надёжно удерживать трубу без люфтов. Проверка устойчивости осуществляется вручную – труба не должна шевелиться даже при сильном нажатии на точку реза.
Техника пиления для ручного и механического инструмента
Для ровного отпиливания профильной трубы под 90 градусов ручным инструментом необходимо обеспечить точную фиксацию трубы в тисках с минимальным люфтом. Лезвие ножовки должно быть тонким, с мелкими зубьями (не более 1,5 мм высотой) и ровным натяжением. Пилить следует плавными движениями, без излишнего нажима, чтобы избежать сколов и деформации кромки. Рекомендуется начинать пиление с легких проходов по линии реза, постепенно увеличивая глубину.
При работе болгаркой или ленточной пилой важно выбрать диск с мелкими зубьями, предназначенными для металла, и использовать направляющую линейку или шаблон для соблюдения угла 90°. Скорость вращения должна соответствовать характеристикам диска, чтобы избежать перегрева и оплавления металла. При пилении болгаркой рука должна быть устойчиво зафиксирована, а движение – ровным и равномерным, без рывков. Прерывания для охлаждения необходимы при длительном резе.
Особое внимание уделяется точности разметки. Линия реза должна быть нанесена маркером или кернером, с последующей проверкой угла с помощью угольника. В случае ручной пилы полезно использовать угловой шаблон, который фиксируется на трубе и направляет пилку по заданной линии.
Проверка угла среза после распила

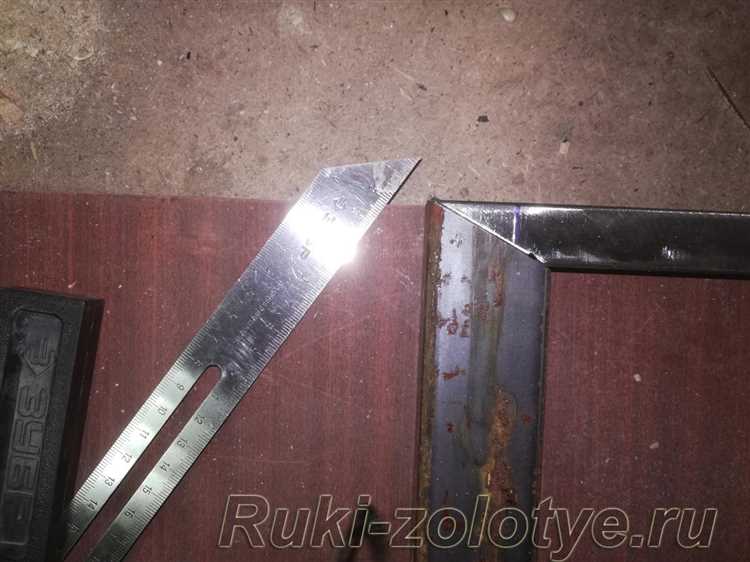

Для точной проверки угла среза профильной трубы используется угольник с делениями 90°. При установке инструмента к срезу не должно оставаться зазоров между торцом трубы и ребрами угольника. Если присутствуют щели, угол отличается от прямого. Для более точной проверки применяют цифровой угломер с точностью до 0,1°. Прибор размещают на срезе, фиксируют показания и сравнивают с эталонными 90°.
Визуальная проверка проводится при хорошем освещении и под разными углами обзора для выявления неровностей. Для оценки плоскостности среза используется линейка длиной не менее 300 мм. Ее прикладывают к торцу трубы, выявляя люфт и перепады. Максимально допустимый перепад – 0,5 мм, что обеспечивает плотное прилегание при сварке или монтаже.
При регулярных проверках рекомендуется использовать шаблон из металлического листа с вырезанным углом 90°. Трубу прикладывают к шаблону с двух сторон для оценки симметрии среза. Несоответствия свыше 1° требуют корректировки метода распила или заточки инструмента.
Для повышения точности измерений можно применять штангенциркуль или микрометр для контроля размеров торца и подтверждения равенства сторон. Регулярная калибровка измерительных инструментов гарантирует достоверность результатов.
Корректировка неровностей после пиления
После распила профильной трубы под 90 градусов края часто имеют заусенцы и мелкие деформации. Для устранения неровностей используйте шлифовальный круг с зернистостью 60–80, подходящий для металла. Работайте на средних оборотах, чтобы избежать перегрева и деформации трубы.
При мелких заусенцах эффективно применять напильник с мелкой насечкой, двигаясь по направлению от края внутрь, без излишнего нажима. Это позволяет сохранить геометрию среза и избежать дополнительных искривлений.
Для удаления следов распила и выравнивания поверхности используйте наждачную бумагу зернистостью 120–240, смоченную водой. Влажная шлифовка снижает количество пыли и обеспечивает более ровное покрытие.
Контроль ровности выполняется угольником с магнитным основанием, прикладывая его к срезу. Если обнаруживаются отклонения, необходимо дополнительно пройтись напильником или шлифовальной насадкой до полного совпадения с углом 90°.
Вопрос-ответ:
Как подготовить профильную трубу к ровному распилу под 90 градусов?
Для точного распила профильной трубы нужно сначала тщательно очистить поверхность и убедиться, что труба надежно зафиксирована. Лучше использовать тиски или струбцины, чтобы труба не смещалась во время работы. Также важно сделать разметку с помощью угольника или специального шаблона — это поможет видеть линию реза и сохранить нужный угол.
Какие инструменты подходят для распила профильной трубы под прямым углом?
Наиболее часто используют ножовку по металлу с мелкими зубьями, пилу-лобзик с полотном для металла или болгарку с отрезным диском. Для большей точности можно применить настольную пилу с упором или торцовочную пилу, если они подходят по размеру трубы. Важно, чтобы инструмент был остро наточен, иначе рез получится неровным и потребуется дополнительная обработка.
Как избежать сколов и деформации трубы при резке под 90 градусов?
Чтобы рез был чистым и без сколов, стоит использовать тонкое полотно и резать медленно, без сильного давления. Перед началом работы можно обработать место реза малярной лентой — это поможет уменьшить вибрацию и защитит металл от повреждений. Также желательно фиксировать трубу жестко, чтобы она не смещалась и не вибрировала при распиле.
Можно ли обойтись без сложного оборудования и при этом сделать ровный рез?
Да, это возможно, если соблюдать аккуратность и использовать доступные инструменты. Например, обычная ножовка по металлу при правильной разметке и фиксации трубы позволит получить приемлемо ровный срез. Главное — не спешить и регулярно проверять угол с помощью угольника. Если под рукой есть направляющая линейка или шаблон, это значительно упростит задачу.
Какие ошибки чаще всего допускают при резке профильной трубы под 90 градусов и как их избежать?
Чаще всего делают неточную разметку, плохо фиксируют трубу или слишком сильно давят на инструмент, что ведет к неровному срезу и деформации. Чтобы избежать этих ошибок, следует тщательно измерить и отметить линию реза, надежно закрепить трубу в тисках, и резать плавными движениями без спешки. Регулярная проверка угла во время работы поможет скорректировать направление и улучшить качество реза.
Как добиться идеально ровного среза профильной трубы под углом 90 градусов без специального оборудования?
Чтобы получить ровный срез профильной трубы под прямым углом без профессионального станка, нужно подготовить надежную направляющую для пилы. Хорошо подойдет металлический уголок или самодельный шаблон из фанеры, к которому можно прикрепить трубу. Фиксация важна, чтобы труба не смещалась во время пилки. Рекомендуется использовать пилу с мелкими зубьями — например, ножовку по металлу или электропилу с соответствующим диском. Перед резом отметьте линию карандашом или маркером и двигайтесь медленно, следя за точностью направления. После пилки можно обработать срез наждачной бумагой или напильником для удаления заусенцев и выравнивания поверхности.
Какие инструменты и методы помогут точно отрезать профильную трубу под 90 градусов без перекосов и с минимальной погрешностью?
Для точного и аккуратного реза профильной трубы под 90 градусов подойдут несколько инструментов и подходов. Если есть возможность, лучше использовать торцовочную пилу с упором, позволяющую зафиксировать трубу и строго контролировать угол. Если такого инструмента нет, можно обойтись обычной ножовкой по металлу, но потребуется подготовить стационарный упор — это может быть стальной уголок, прикрепленный к верстаку. Также полезен будет угольник для проверки правильности разметки и угла реза. Для фиксации трубы используйте тиски или струбцины — это исключит сдвиг при работе. Чтобы снизить погрешность, сделайте несколько пробных резов на обрезках и тщательно проверьте их углы перед основной работой.
