Самостоятельная перемотка статора – задача, требующая точного соблюдения параметров обмотки, подбора соответствующего провода и строгой последовательности действий. Ошибки на любом этапе приводят к перегреву, снижению КПД или полному выходу двигателя из строя. Если мощность двигателя до 3 кВт, работу можно выполнить в гаражных условиях, имея минимальный набор инструментов.
Перед началом необходимо определить количество пазов, число витков в каждой катушке и способ соединения обмоток. Эти данные снимаются с оригинальной обмотки, поэтому важно тщательно документировать все параметры перед её удалением. Для перемотки чаще всего используют эмалированный медный провод класса ПЭТВ или ПЭТВ-2 с сечением, идентичным исходному.
После удаления старой обмотки статор очищают от остатков лака, грязи и окислов. Новый провод укладывается в пазы с использованием изоляционных прокладок из электрокартона или фибры. Плотность укладки влияет на тепловой режим работы двигателя. После монтажа обмотку пропитывают термостойким лаком с последующей сушкой при температуре 100–120 °C в течение 8–10 часов.
Важно: при неправильной фазировке или перепутанных началах и концах обмоток двигатель может гудеть, не запускаться или быстро нагреваться. Поэтому перед подачей напряжения необходимо проверить сопротивление и симметрию обмоток с помощью мультиметра и мегомметра.
Как определить необходимость перемотки статора
Перед разборкой электродвигателя важно убедиться, что именно статор нуждается в перемотке. Ниже перечислены признаки и методы диагностики, позволяющие точно определить износ обмотки статора.
- Повышенный нагрев двигателя при стандартной нагрузке указывает на межвитковое замыкание или ухудшение изоляции.
- Снижение оборотов при прежнем напряжении свидетельствует о потере магнитной эффективности из-за поврежденной обмотки.
- Запах гари и потемнение лака на обмотке – признак перегрева и необходимости замены провода.
- Нестабильный запуск или невозможность выхода на рабочие обороты – частый симптом короткого замыкания в статоре.
- Неравномерный гул или вибрации при работе могут быть вызваны нарушением симметрии обмоток.
Для подтверждения неисправности используйте точные методы:
- Проверьте сопротивление обмоток мультиметром. Разброс значений между фазами более 5% указывает на дефект.
- Измерьте сопротивление изоляции мегомметром на 500–1000 В. Значение ниже 0,5 МОм – повод к полной перемотке.
- Примените метод импульсного испытания (если есть доступ к оборудованию) – он выявляет слабые места изоляции.
Даже при частичном повреждении одной из фаз целесообразно перематывать весь статор, чтобы избежать перекоса фаз и преждевременного выхода из строя двигателя.
Подбор провода по диаметру и количеству витков
Диаметр провода подбирается на основе номинального тока, потребляемого обмоткой. Для расчёта используют эмпирическое правило: на 1 мм² сечения медного провода допускается нагрузка до 4–5 А при хорошем охлаждении. Например, при рабочем токе 2,5 А потребуется медный провод сечением не менее 0,5 мм², что соответствует диаметру около 0,8 мм.
Слишком тонкий провод приведёт к перегреву обмотки, а слишком толстый может не уместиться в пазах статора. Перед перемоткой необходимо измерить размеры паза и рассчитать возможную плотность укладки с учётом изоляции. Для статора маломощного двигателя, например 0,25 кВт, обычно используется провод диаметром от 0,5 до 0,8 мм.
Количество витков напрямую влияет на параметры двигателя: увеличивая число витков, повышают сопротивление и понижают ток при том же напряжении, но снижается мощность. Уменьшение витков увеличивает ток и мощность, но возрастает нагрев. Оптимальное число витков рассчитывают, исходя из напряжения питания и конфигурации магнитной системы. Например, при напряжении 220 В и частоте 50 Гц на каждую катушку статора может приходиться от 80 до 150 витков, в зависимости от мощности двигателя и схемы соединения (звезда или треугольник).
При отсутствии заводской документации количество витков определяют по старой обмотке: тщательно подсчитывают витки в каждой катушке и измеряют диаметр провода с учётом лака. Это позволяет максимально точно воспроизвести характеристики двигателя после перемотки.

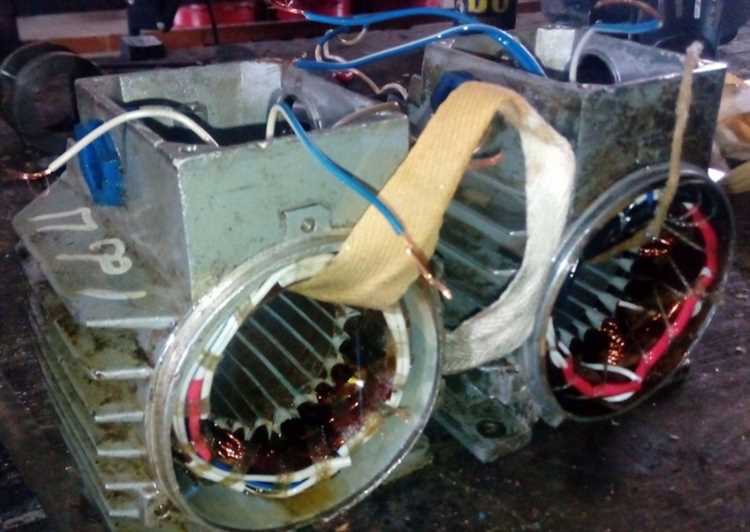

Разборка двигателя и извлечение старой обмотки
Перед началом разборки отключите питание, убедитесь в отсутствии остаточного напряжения. Отметьте маркером положение крышек и корпуса относительно друг друга для точной сборки.
Снимите шкив или вентилятор, если он установлен. Открутите крепёжные болты передней и задней крышек. Используйте деревянный молоток для равномерного отделения крышек, избегая перекосов. Не применяйте металлические инструменты для поддевания – это может повредить посадочные поверхности.
После снятия крышек аккуратно извлеките ротор, стараясь не задеть ламели статора. Проверьте состояние подшипников и посадочных мест – износ должен быть минимальным. При необходимости замените подшипники.
Для извлечения старой обмотки используйте острое зубило или нож. Аккуратно надрежьте лобовые части, затем вытягивайте провода из пазов. Не допускайте повреждения сердечника – царапины и вмятины снижают магнитную проницаемость. Если провода сильно зажаты, прогрейте статор строительным феном до 150–200 °C – лак размягчится, и извлечение станет легче.
После удаления всей обмотки очистите пазы от остатков лака и мусора при помощи стальной щётки или надфиля. Осмотрите пазы: наличие заусенцев недопустимо – они могут повредить новую изоляцию.
Подготовка статора к новой намотке
Перед началом работ необходимо удалить старую обмотку. Для этого используют кусачки или ножовку по металлу, аккуратно разрезая провод в пазах. После извлечения остатков обмотки важно полностью удалить старый лак и изоляцию с пазов.
Следующий этап – очистка корпуса статора. Используют металлическую щетку, наждачную бумагу или пескоструйную обработку. Поверхность должна быть чистой от пыли, ржавчины и остатков обгоревшей изоляции.
Пазы статора проверяют на наличие механических повреждений. При обнаружении заусенцев или острых кромок – устраняют их надфилем. Это предотвратит повреждение новой изоляции при укладке проводов.
Изоляция пазов обязательна. Устанавливают новые прокладки из электрокартона, стеклоткани или Nomex-бумаги, точно под размеры пазов. Изоляционный материал должен плотно прилегать к стенкам и не выступать за край.
Перед намоткой желательно прогреть статор в духовке до 100–120 °C и охладить до комнатной температуры – это удаляет остатки влаги. Также проверяют междужелезную изоляцию на обрывы и пробои мегомметром – сопротивление должно быть не ниже 1 МОм.
После всех операций статор готов к укладке новой обмотки. Только при качественной подготовке возможно стабильное и безопасное функционирование двигателя после ремонта.

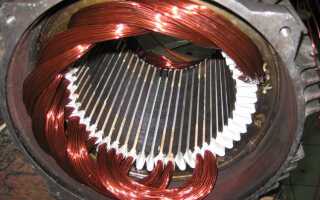

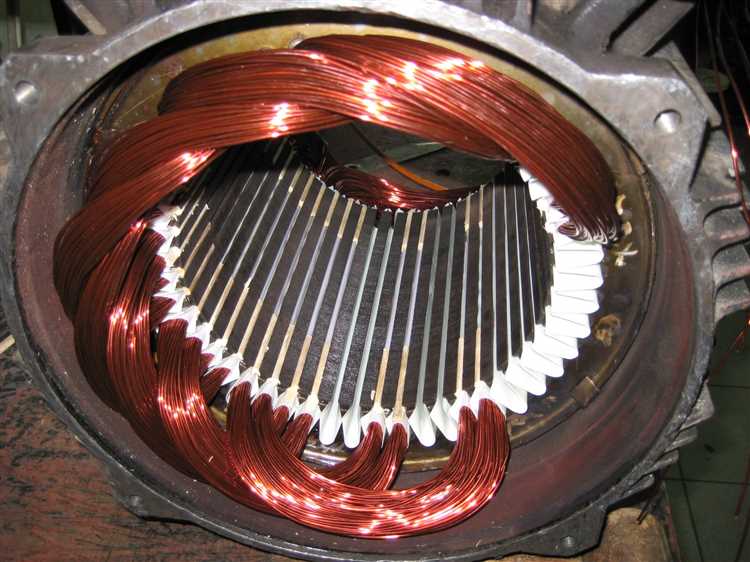

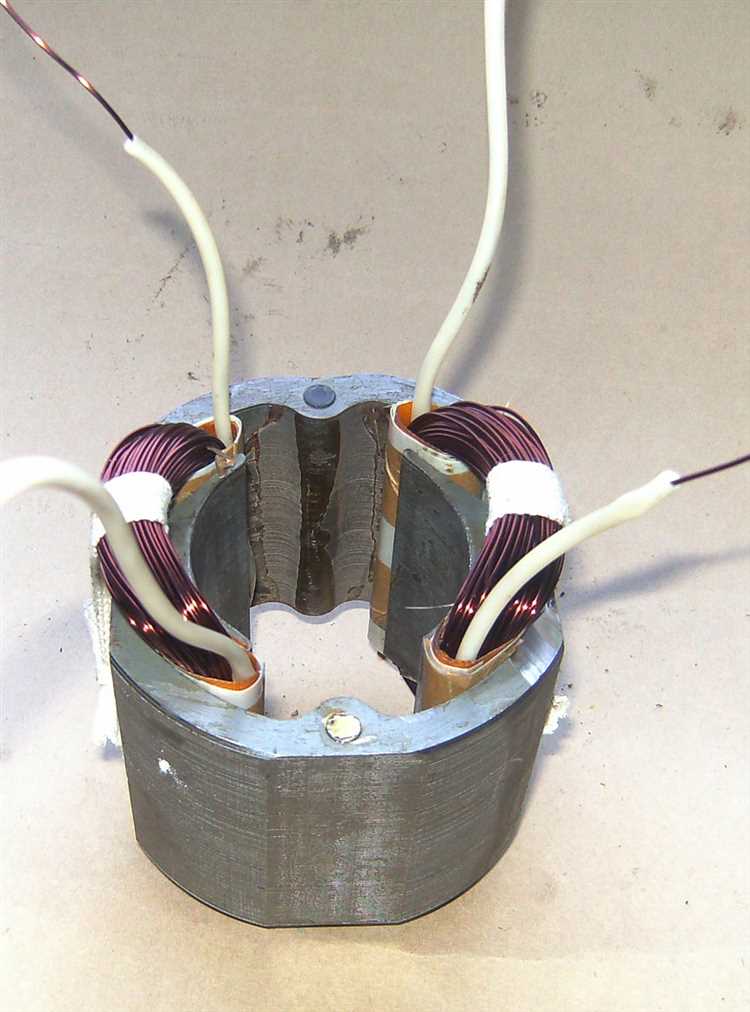

Правильная укладка витков при перемотке
Укладка витков влияет на равномерность магнитного поля, снижение вибраций и перегрева. Ошибки при размещении приводят к межвитковым замыканиям и снижению КПД. Для надежной работы двигателя каждый виток должен быть уложен строго по пазу, без перекосов и нахлёстов.
Перед началом укладки необходимо определить число витков в катушке и направление намотки (по часовой стрелке или против). Проволоку укладывают плотно, но без чрезмерного натяжения, чтобы избежать её деформации и микроповреждений изоляции. Оптимальное расстояние между витками – минимальное, при этом витки не должны касаться друг друга без изоляционного слоя.
Для однофазных двигателей важна зеркальная симметрия укладки в парных катушках. В трёхфазных – соблюдение чередования фаз в пазах статора. Провод марки ПЭТВ или ПЭТ-155 предварительно прогревают для лучшей укладки, особенно при многоступенчатых обмотках.
После укладки каждый слой изолируют термостойкой лентой или лакотканью. Это особенно важно при высоковольтных обмотках. Последний слой обязательно фиксируют стеклонитью с пропиткой термореактивным лаком.
Контроль укладки ведётся визуально и с помощью щупа толщиной 0,05 мм – он не должен проходить между витками и стенкой паза. При наличии зазоров проводят повторную укладку до достижения плотной посадки.
После укладки всей обмотки проводят её фиксацию в пазах с помощью клиньев из прессшпана или стеклотекстолита, соответствующих классу нагревостойкости двигателя.

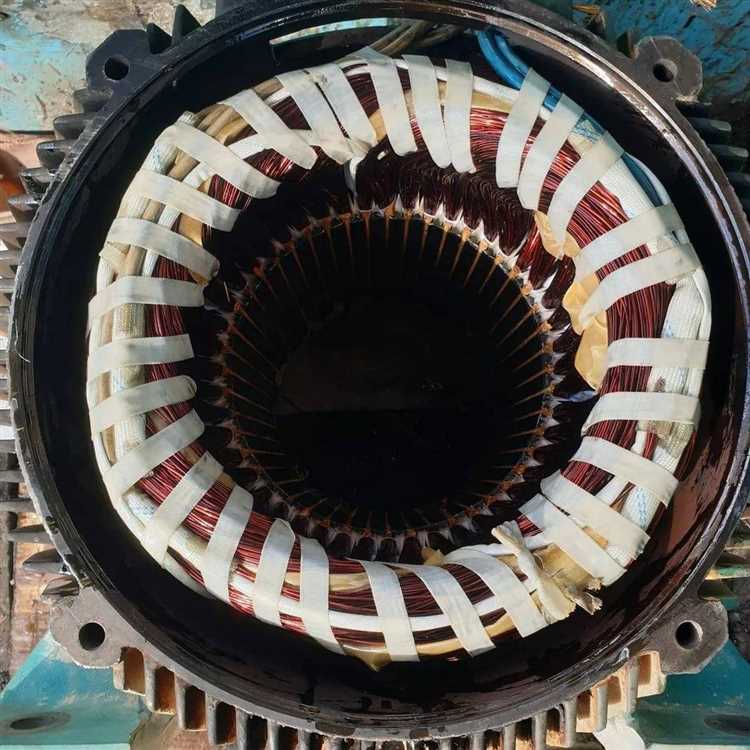

Изоляция обмотки и пропитка лаком
После укладки новой обмотки важно обеспечить надежную изоляцию, предотвращающую межвитковое замыкание и повреждение обмотки при работе двигателя. Каждый виток должен быть изолирован термостойким лакотканевым материалом (например, стеклолентой или каптоновой лентой), особенно в местах пересечения и выхода клемм. Дополнительную изоляцию между слоями обмотки выполняют прокладками из электрокартона толщиной 0,2–0,5 мм.
Изоляционные вкладыши (клинья) помещаются между пазами и обмоткой, обеспечивая плотную посадку и предотвращая вибрацию. При этом пазы предварительно выстилаются лакотканью или другой изоляционной прокладкой с термостойкостью не ниже класса F (до 155 °C).
Пропитка обмотки лаком проводится для закрепления витков, улучшения теплоотвода и защиты от влаги. Используют термореактивные лаки типа ГФ-92, ПЭ-933 или ЭП-912. Обмотку нагревают до 60–80 °C, затем кистью или методом погружения наносят лак, обеспечивая полное смачивание проводников. После пропитки статор сушат при температуре 100–120 °C в течение 4–6 часов в сушильном шкафу или самодельной печи с контролем температуры.
Недопустимы воздушные пузыри, отсутствие лака в отдельных зонах или стекание пропитки до полимеризации. Повторную пропитку проводят при необходимости после остывания. По завершении статор должен иметь равномерное блестящее покрытие без подтеков и липкости.
Сборка двигателя и проверка на холостом ходу
Перед сборкой убедитесь, что все элементы статора и ротора очищены от пыли и остатков лака. Подшипники должны быть заменены на новые, если имеется люфт или износ. Вал ротора должен свободно вращаться в подшипниках без заеданий.
Установите ротор в корпус, следя за тем, чтобы не повредить обмотку. Совместите крышки двигателя, затяните болты крест-накрест с равномерным усилием. После сборки проверните вал вручную. Отсутствие трения и посторонних звуков указывает на корректную установку.
Перед подачей напряжения подключите двигатель через автотрансформатор или ЛАТР, чтобы иметь возможность плавно повысить напряжение. Подключение производите согласно схеме: провода обмоток – к фазам, корпус – на заземление.
При включении на низком напряжении следите за током и температурой корпуса. Обороты должны нарастать равномерно, без рывков и вибраций. Появление искрения на щетках (если коллекторный двигатель) допустимо в пределах нормы. Повышенный шум или нагрев – признак перекоса, замыкания или механической неисправности.
После выхода на номинальные обороты и стабильной работы в течение 10–15 минут двигатель можно отключить и дать остыть. Затем повторно проверьте сопротивление изоляции мегомметром. Значение ниже 0,5 МОм – недопустимо.
Если все параметры в норме, двигатель готов к эксплуатации под нагрузкой.
