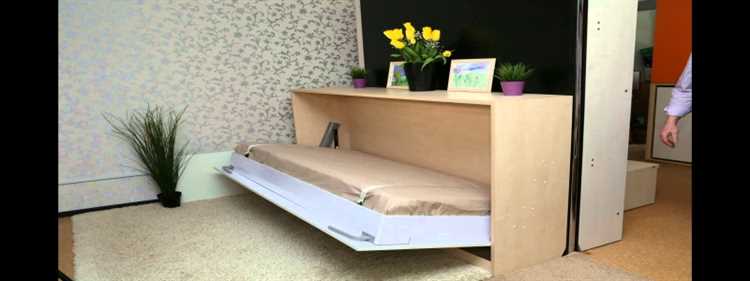

Кровать трансформер – решение для помещений с ограниченной площадью. Такая конструкция позволяет экономить до 3 м² пространства, освобождая его для дневной активности. При этом стоимость заводских моделей начинается от 50 000 рублей, а самостоятельное изготовление обходится в 2–3 раза дешевле.
Для изготовления потребуется ЛДСП толщиной 16–18 мм, мебельные петли с газлифтами, шуруповёрт, фреза, уровень и ручной инструмент. Основная задача – обеспечить прочность каркаса и надёжность механизма подъёма. Оптимальные габариты конструкции: 2000×1600 мм для двуспальной модели. При вертикальном расположении высота корпуса составит около 2100 мм.
Механизм трансформации можно собрать из мебельных петель с доводчиком и двух газлифтов на усилие от 600 Н каждый. Их размещают на боковинах, на высоте не менее 300 мм от пола, с точным соблюдением осей симметрии. При установке важно не допустить перекоса: любая погрешность приведёт к заклиниванию при подъёме или опускании.
Каркас собирается на конфирматы с обязательной проклейкой всех соединений. Для увеличения жёсткости рекомендуется установить поперечные перегородки. Внутри ниши кровати можно предусмотреть хранение постельных принадлежностей. Обивку дна выполняют листом ХДФ, крепящимся степлером или саморезами с декоративными заглушками.
Фасад маскируется под шкаф или панельную стенку. Используется фальш-фасад из того же ЛДСП, снабжённый ручкой-выемкой и защёлками. В сложенном виде конструкция выдерживает до 120 кг нагрузки, при этом не требует крепления к полу – достаточно анкерного монтажа к несущей стене.
Выбор типа механизма трансформации и его особенности
Механизм трансформации – ключевой элемент конструкции кровати-трансформера. От его типа зависит не только удобство использования, но и долговечность всей конструкции. Ниже перечислены основные варианты с конкретными характеристиками и рекомендациями по применению.
-
Пружинный механизм
- Основан на растяжимых пружинах, обеспечивающих плавное поднятие и опускание кровати.
- Подходит для моделей с умеренным весом (до 50 кг).
- Ресурс – до 10 000 циклов при условии правильной установки.
- Не требует регулярной настройки, но подвержен постепенному растяжению пружин.
-
Газлифт (газовые амортизаторы)
- Обеспечивает бесшумную и плавную трансформацию.
- Рекомендуется для кроватей с тяжелым основанием (от 50 кг).
- Рабочее давление – от 300 до 1200 Н, подбирается под массу конструкции.
- Требует точного монтажа: неправильный угол установки снижает срок службы.
-
Ручной поворотный механизм
- Прост в изготовлении, основан на шарнирах и металлических опорах.
- Идеален для ограниченного бюджета и нестандартных решений.
- Повышенные требования к качеству сварки и прочности крепежей.
- Необходим ограничитель хода, чтобы избежать произвольного опускания конструкции.
-
Шарнирно-рычажный механизм
- Применяется в вертикальных конструкциях с большим весом.
- Обеспечивает точную фиксацию кровати в вертикальном положении.
- Сложен в изготовлении, требует точной подгонки деталей.
- Рекомендуется использование усиленного металла (не менее 3 мм толщиной).
Выбор механизма следует производить после точного расчета массы конструкции, предполагаемой частоты использования и условий монтажа. Для домашнего использования оптимален газлифт, а для гаражей, дач и нестандартных интерьеров – ручной поворотный или шарнирный тип.

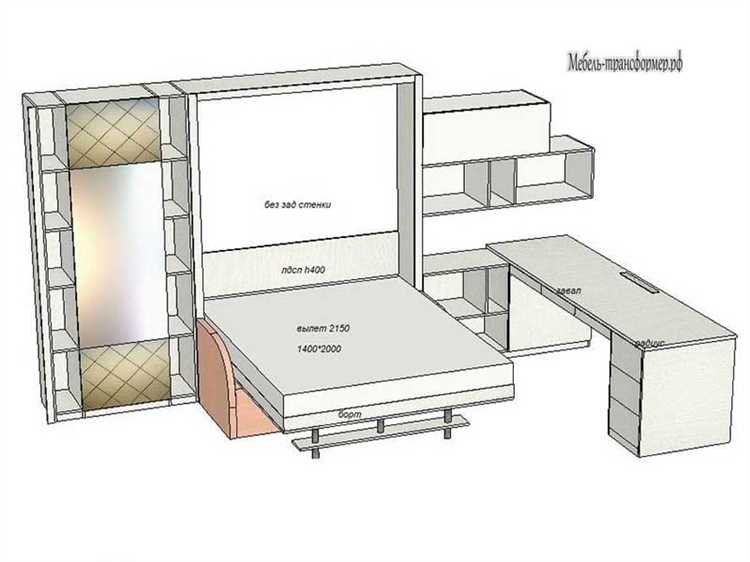

Расчет габаритов конструкции под конкретное помещение
Перед началом сборки необходимо точно определить размеры доступного пространства. Измерьте ширину, высоту и глубину ниши или участка стены, где планируется установка. Учитывайте выступы, плинтусы, радиаторы, розетки. Минимальное расстояние от сложенной кровати до противоположной стены – не менее 60 см, чтобы обеспечить свободное перемещение.
Высота потолка должна позволять полноценное открытие конструкции. Для вертикального варианта необходим минимум 210 см, для горизонтального – не менее 140 см по высоте. Учтите толщину матраса: оптимально – 15–20 см. Если матрас толще, увеличьте глубину конструкции.
Ширина спального места подбирается исходя из потребностей: односпальная – от 80 см, полутораспальная – 120 см, двуспальная – 140–160 см. Добавьте к ширине 10–12 см на боковые стенки и фурнитуру. Общая глубина ниши в закрытом виде – от 35 до 45 см, в зависимости от комплектации. Запас прочности по габаритам должен составлять не менее 2 см с каждой стороны для компенсации неровностей стен и облегчения монтажа.
Если планируется использование выдвижных элементов или поворотных механизмов, учитывайте их ход. Например, для раскладного дивана при кровати добавьте 60–80 см к глубине конструкции в разложенном виде. Расположение петлей и креплений проектируйте с учётом точных замеров, чтобы избежать перекосов при эксплуатации.
Подбор материалов для каркаса и основания кровати
Для каркаса трансформера оптимальны металлические профили из стали толщиной 2–3 мм. Они обеспечивают жёсткость конструкции и устойчивость при многократном складывании. Предпочтительны квадратные или прямоугольные трубы сечением от 25×25 мм. Для сварки следует использовать полуавтомат с проволокой диаметром 0,8 мм.
Если конструкция предполагает использование дерева, подойдёт клеёный брус из твёрдых пород: берёзы, бука, ясеня. Минимальное сечение – 40×60 мм. Такие элементы не деформируются со временем и выдерживают нагрузки свыше 150 кг.
Основание под матрас лучше делать из ламелей. Подходящая ширина – 53–63 мм, толщина – от 8 мм. Идеальный материал – гнуто-клеёная фанера из берёзы. Допустимый шаг между ламелями – 50–70 мм. Металлические основания допустимы, но требуют дополнительной шумоизоляции.
Фурнитуру выбирают с учётом веса конструкции. Газлифты – от 1000 Н, петли и направляющие – с допустимой нагрузкой от 80 кг. Обязательны стопоры фиксации в открытом и закрытом положениях.
Для скрытых элементов применяют фанеру ФК толщиной 15–18 мм. Важно избегать ДСП в местах креплений: она крошится при нагрузке. Все поверхности обрабатываются антисептиком и антипиреном для увеличения срока службы.
Сборка основания с учётом нагрузок и подвижных элементов
Основание кровати-трансформера должно выдерживать вес матраса, пользователя и динамическую нагрузку от механизма трансформации. Прочность, жёсткость и точная геометрия конструкции – ключевые параметры.
- Для несущих элементов используйте брус сечением не менее 50×70 мм из сухой древесины хвойных пород. Влажность – до 12%.
- Горизонтальные соединения – фанера ФК толщиной 15–18 мм или ЛДСП от 18 мм с минимальной плотностью 650 кг/м³.
- Соединение элементов выполняйте винтовыми стяжками или мебельными конфирматами. Уголки – только металлические, оцинкованные.
- Каждая точка крепления должна выдерживать нагрузку минимум 80 кг на сдвиг и 60 кг на отрыв.
Для установки подвижных элементов (газлифтов, шарниров, роликов):
- Уточните момент открытия и усилие на газовых амортизаторах. Рекомендуемый диапазон – от 400 до 1000 Н, в зависимости от массы матраса и платформы.
- Шарнирные соединения крепите к усиленным вставкам – фанере или брусу, встроенным в корпус основания.
- Места вращения оснащайте металлическими втулками или подшипниками скольжения для исключения износа древесины.
Основание должно иметь перекладины с шагом 40–60 см для распределения нагрузки. Нижняя рама фиксируется анкерами к стене или полу, если предусмотрено вертикальное поднятие. Проверка симметрии и перекоса при сборке обязательна – даже незначительное отклонение ухудшит работу механизма.
Монтаж подъемного механизма и проверка его работы
Установку подъемного механизма начинайте с разметки точек крепления на внутренней стороне короба кровати. Расстояние от нижнего края должно составлять 25–30 см, в зависимости от модели механизма. Проверьте симметрию расположения с обеих сторон, иначе возможен перекос при подъеме.
Просверлите отверстия диаметром, соответствующим болтам крепления. Используйте мебельные болты М6 или М8 с шайбами и гайками с нейлоновыми вставками для фиксации без самопроизвольного ослабления.
Закрепите опорные кронштейны к коробу, затем прикрутите подвижные элементы к раме спального места. Важно: сначала не затягивайте крепления до упора – отрегулируйте угол хода и убедитесь, что механизм работает плавно. Только после этого фиксируйте болты окончательно.
Если используется газлифт, установите его в последнюю очередь. Давление в газовом амортизаторе должно соответствовать весу основания с матрасом (обычно 500–1200 Н). Подсоедините газлифт к шарнирным шарнирам, установив стопорные кольца.
Проведите тест: плавно поднимите основание за предусмотренную ручку. Ход должен быть ровным, без рывков. При отпускании основание не должно самопроизвольно опускаться. Повторите подъем и опускание 5–7 раз, контролируя отсутствие заеданий и люфтов.
При необходимости отрегулируйте натяжение или замените амортизаторы на более подходящие. Финальный этап – установка ограничителей и фиксация обивки или декоративных элементов, если они предусмотрены конструкцией.
Изготовление фасадной части и элементов маскировки
Для фасадной части кровати трансформера рекомендуется использовать мебельный щит из влагостойкой МДФ толщиной 18 мм с ламинированным покрытием. Размеры фасада определяются по габаритам открывающейся части каркаса, с учётом зазоров 3–5 мм для свободного хода.
Кромка фасада обрабатывается ПВХ-ленточкой шириной 2 мм, которую следует приклеивать с помощью утюга или клеевого пистолета, обеспечивая ровное и плотное прилегание. Для дополнительной защиты углы рекомендуется скруглить напильником или шлифовальной губкой.
Крепление фасадных панелей к подъемному механизму реализуется через специальные мебельные петли с доводчиком или газовые амортизаторы с монтажными планками. Рекомендуется использовать регулируемые крепления для точной настройки положения.
Элементы маскировки включают декоративные наличники из МДФ толщиной 12 мм, вырезанные по контуру фасада. Для монтажа применяют клей ПВА и маленькие мебельные гвозди, при этом стыки тщательно шпатлюются и шлифуются для создания ровной поверхности.
Для скрытия технологических зазоров между фасадом и стеной используют тонкие мягкие уплотнители из вспененного ПВХ толщиной 3 мм. Они обеспечивают бесшумное закрытие и предотвращают попадание пыли внутрь механизма.
Отделка фасадной части должна быть согласована с общим стилем интерьера. При необходимости используется окрашивание полиуретановыми красками, которые обеспечивают стойкость к истиранию и влагостойкость.

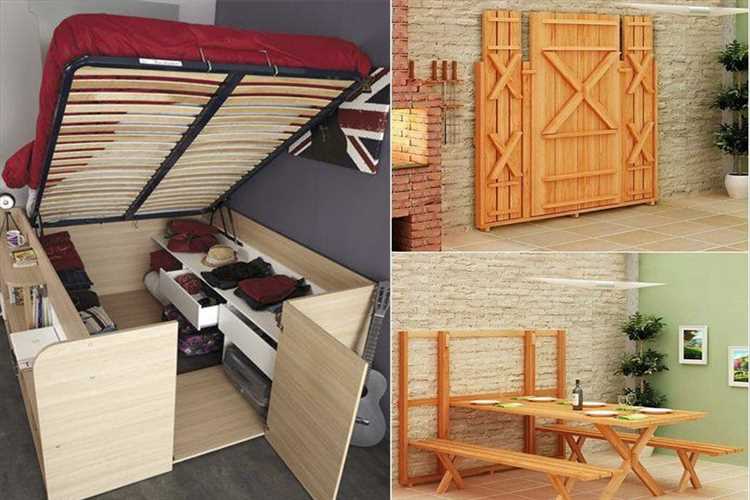

Организация системы хранения в конструкции трансформера
Оптимизация хранения – ключевой элемент кровати трансформера. Для максимальной функциональности встраивают выдвижные ящики с роликовыми направляющими, выдерживающими нагрузку до 30 кг. Высота ящиков должна быть не менее 15 см для удобства хранения постельного белья и одежды.
Подъемный механизм основания с газовыми амортизаторами позволяет использовать пространство под матрасом. Рекомендуется глубина ниши не менее 25 см, чтобы разместить объемные предметы – одеяла, подушки, сезонные вещи. Для облегчения доступа устанавливают прочные ручки или встроенные петли.
Вертикальные панели оборудуют открытыми полками и закрытыми шкафчиками. Полки высотой 20-25 см подходят для книг и мелких предметов, шкафчики – для личных вещей и аксессуаров. Для прочности конструкции применяют влагостойкую фанеру толщиной 12-15 мм.
В местах крепления механизма хранения важно обеспечить надежное усиление каркаса с использованием металлических уголков и мебельных шурупов длиной не менее 50 мм. Это предотвращает деформации и повышает долговечность.
Обработка, покраска и финишная отделка конструкции
Перед покраской необходимо тщательно обработать все деревянные поверхности шлифовальной бумагой зернистостью 120–180, чтобы убрать шероховатости и следы инструментов. Для удаления пыли после шлифовки применяйте влажную тряпку или пылесос с насадкой.
Если конструкция включает элементы из сосны или других смолистых пород, рекомендуется нанести грунтовку на основе алкидных или акриловых смол для предотвращения выделения смолы и улучшения адгезии краски.
Покраску выполняйте в несколько тонких слоев. Оптимально использовать полиуретановые или акриловые эмали с высокой износостойкостью. Первый слой наносите кистью или валиком, последующие – распылителем для равномерного покрытия.
Между слоями краски выдерживайте время сушки, указанное производителем (обычно 4–6 часов). После полного высыхания последнего слоя рекомендуется обработать поверхность ультратонкой шлифовальной бумагой зернистостью 320 для сглаживания и удаления пыли.
Для защиты от влаги и механических повреждений используйте прозрачные лаки на полиуретановой основе с матовым или глянцевым финишем. Наносите их в 2–3 слоя, позволяя каждому высохнуть не менее 12 часов.
Металлические детали следует обезжирить, покрыть грунтом по металлу и затем покрасить порошковой краской или эмалью, устойчивой к истиранию.
Вопрос-ответ:
Какие инструменты понадобятся для изготовления кровати трансформера своими руками?
Для работы потребуются стандартные столярные инструменты: электродрель с набором сверл, шуруповерт, лобзик или циркулярная пила для распила деталей, рулетка, угольник, уровень и наждачная бумага или шлифовальная машинка для обработки поверхностей. Также стоит подготовить крепежи — саморезы, мебельные уголки, петли и газлифт (если предусмотрен механизм подъема).
Какие материалы лучше использовать для изготовления кровати-трансформера?
Чаще всего выбирают мебельный щит из массива древесины или ЛДСП с хорошей влагостойкой пропиткой. Массив прочен и долговечен, но стоит дороже и требует тщательной обработки. ЛДСП легче в обработке и дешевле, однако требует аккуратного обращения, чтобы не повредить кромки. Также для конструкции понадобится надежный металлический каркас и качественные крепления для устойчивости и безопасности.
Какой механизм лучше всего подойдет для трансформации кровати из дивана в спальное место и обратно?
Среди популярных решений — подъемные газовые лифты, которые обеспечивают плавное и легкое движение, а также механизмы с роликами и направляющими. Газлифт позволяет поднимать спальное место без особых усилий и фиксирует его в нужном положении. При выборе стоит учитывать вес конструкции и частоту использования, чтобы механизм не выходил из строя слишком быстро.
Какие ошибки чаще всего допускают при самостоятельном изготовлении кровати-трансформера?
Одной из распространенных ошибок становится неправильный расчет размеров и нагрузок, из-за чего конструкция выходит нестабильной. Некачественно подобранные крепления и материалы могут привести к быстрому износу. Также часто забывают про удобство и безопасность — например, острые углы или недостаточную фиксацию подвижных элементов, что чревато травмами. Важно тщательно продумывать все детали и проверять этапы сборки.
Как обеспечить комфорт и безопасность при эксплуатации кровати-трансформера, сделанной своими руками?
Чтобы конструкция была удобной, необходимо предусмотреть ровную и прочную основу для матраса, а также надежные фиксаторы, исключающие случайное складывание. При выборе матраса лучше отдать предпочтение среднежесткому варианту, подходящему для различных положений. Для безопасности важно тщательно обработать все деревянные поверхности, убрать острые углы, а также проверять состояние креплений и механизмов с определенной регулярностью.
Какие материалы понадобятся для изготовления кровати трансформера своими руками?
Для создания кровати-трансформера потребуется древесина или ламинированная фанера толщиной не менее 18 мм для каркаса и основания. Также понадобятся металлические крепления — петли, направляющие, газовые амортизаторы или пружины для плавного подъёма и опускания, саморезы и уголки для соединений. Желательно иметь мебельные ручки и фурнитуру для удобства эксплуатации. Для отделки можно использовать шлифовальную бумагу, краску или лак по желанию.
