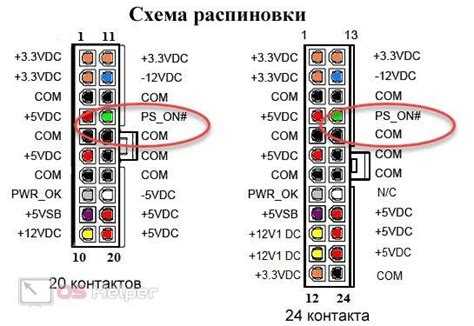

Перемычка – это отрезок провода с зачищенными или оконеченными концами, предназначенный для соединения контактов на плате, в распределительной коробке или в колодке. Самодельные перемычки часто используются при монтаже слаботочных цепей, ремонте бытовой электроники и сборке щитов.
Для изготовления потребуется медный многожильный или одножильный провод сечением от 0,5 до 2,5 мм² в зависимости от тока в цепи. Для временных соединений достаточно использовать ПВ-1 или ПВС. Если перемычка будет устанавливаться в клеммник или на винтовое соединение, важно предусмотреть наконечники – например, НШВИ, вилочные или кольцевые.
Обрезку провода удобнее выполнять бокорезами. Зачистку – стриппером или ножом с контролем глубины надреза изоляции, чтобы не повредить жилу. Длина зачищенного участка зависит от типа соединения: для зажимных клемм – 8–10 мм, для пайки – до 12 мм. При необходимости жилу можно облудить припоем с флюсом.
Если используются наконечники, их обжимают пресс-клещами с матрицей, соответствующей типу наконечника и сечению провода. Обжим должен быть плотным, без люфта, и не деформировать изоляцию. После монтажа перемычку проверяют на прочность соединений и отсутствие короткого замыкания.
Какой провод выбрать для перемычки по сечению и материалу
- Для цепей освещения (до 10 А) подойдёт медный провод сечением 1,5 мм².
- Для розеточных групп (до 16 А) – 2,5 мм².
- Для мощных потребителей (водонагреватели, плиты) – от 4 до 6 мм², в зависимости от тока.
Если известна точная нагрузка, можно рассчитать минимальное сечение по формуле: S = I / J, где:
- I – сила тока (А);
- J – допустимая плотность тока: для меди – 6 А/мм², для алюминия – 4 А/мм².
Материал проводника влияет на сопротивление и тепловые характеристики:
- Медь – предпочтительна. Обеспечивает стабильный контакт, не окисляется, выдерживает больший ток при меньшем сечении.
- Алюминий – допустим только в согласованных сечениях и при условии правильного соединения. Окисляется, требует периодической протяжки.
Для перемычек в распределительных коробках, розетках и автоматах используйте только медь. Алюминий категорически не рекомендуется для соединения с медными контактами без специальных клемм, из-за гальванической пары и последующего нагрева.
Одножильный провод удобен для перемычек в автоматах – он держит форму и не разлохмачивается. Например, ПВ-1 или моножила ВВГ. Для гибких соединений – многожильный с наконечниками.
Какие инструменты потребуются для изготовления перемычки
Паяльник – мощностью 40–60 Вт. Этого достаточно для прогрева жил проводов и лужения без перегрева изоляции.
Канифоль или флюс – для улучшения смачивания поверхности при пайке. Подходит канифоль в гранулах или жидкий флюс на основе спирта.
Припой с содержанием олова не менее 60%. Оптимально использовать марку ПОС-61 диаметром 0,8–1 мм.
Бокорезы – для точной обрезки проводов и зачистки жил. Желательно с острыми лезвиями и пружинным механизмом.
Стриппер – удобен для снятия изоляции без повреждения жил. Подходит для проводов сечением до 2,5 мм².
Пинцет – облегчает удержание мелких деталей в процессе пайки, особенно при работе с многожильными проводами.
Третья рука или держатель с зажимами – фиксирует провод в нужном положении, освобождая руки при пайке.
Термоусадочная трубка – обеспечивает изоляцию после соединения. Диаметр подбирается с учётом сечения провода, усадка – 2:1 или 3:1.
Строительный фен или зажигалка с узким пламенем – для усадки трубки. Температура – около 100–150 °C.
Мультиметр – проверяет целостность перемычки и качество соединения. Режим прозвонки позволяет убедиться в отсутствии обрыва.
Как правильно отмерить и отрезать провод нужной длины
Перед отрезкой провода нужно точно определить расстояние между точками подключения, учитывая изгибы и возможные препятствия. Для этого удобно использовать гибкую рулетку или шнур, который затем измеряется линейкой.
К полученной длине добавляется 1–2 сантиметра запаса на зачистку и возможную корректировку. Если перемычка будет изгибаться, запас увеличивается до 3–4 сантиметров, чтобы исключить натяжение провода после установки.
Отмеренный участок помечается маркером или канцелярским ножом. Для резки используется бокорез или нож с острым лезвием. Инструмент должен быть заточен, чтобы не повредить жилы. Резать нужно строго по отметке, удерживая провод неподвижно и избегая сплющивания изоляции.
После отрезки рекомендуется проверить целостность жил и при необходимости подровнять срез. Если используется многожильный провод, жилы не должны быть разлохмачены – при необходимости кончик аккуратно скручивается.

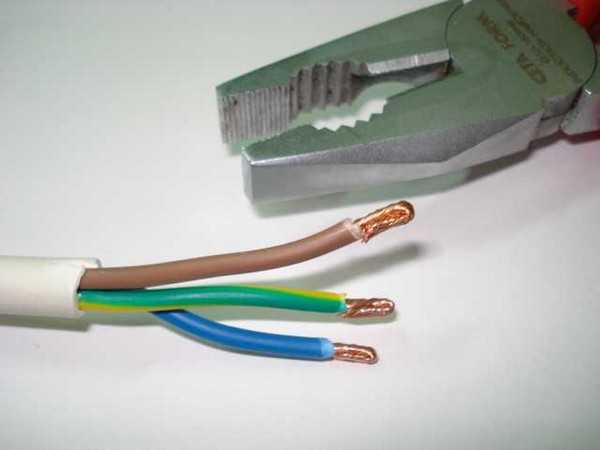

Как снять изоляцию с провода без повреждения жил
Для зачистки изоляции используйте бокорезы, стрипперы или канцелярский нож. Стриппер предпочтительнее: он позволяет задать диаметр провода и не повреждает жилы. Для тонких жил (0,2–0,5 мм²) используйте инструмент с регулировкой усилия захвата.
Если используете нож, уложите провод на твердую поверхность. Аккуратно надрежьте изоляцию по кругу, контролируя глубину. Избегайте сильного нажатия. После надреза согните провод в месте надреза – изоляция треснет, и её можно снять вручную.
Для многожильных проводов важно не перерезать отдельные жилы. Не тяните за изоляцию – это может вытянуть или порвать жилы. Работайте на участке не длиннее 10 мм за один подход.
После зачистки проверьте каждую жилу на целостность. При наличии надрезов или заусенцев провод обрежьте и повторите процедуру.
Как обжать наконечники на провод для перемычки
Перед обжатием зачистите провод на длину 5–7 мм. Используйте стриппер или нож с ограничителем, чтобы не повредить жилы. Для наконечников типа НШВИ подбирайте диаметр в соответствии с сечением провода – например, для провода 1,5 мм² используйте НШВИ 1,5.
Вставьте зачищенный конец в наконечник до упора. Убедитесь, что все жилы вошли внутрь гильзы. Для опрессовки применяйте ручной пресс-клещи соответствующего типа – обычно маркировка клещей указывает на поддерживаемый диапазон сечений. Расположите гильзу в матрице клещей так, чтобы опрессовка приходилась на металлическую часть наконечника, не затрагивая изоляцию.
Сожмите ручки до щелчка или упора – это гарантирует достаточное усилие. После обжима проверьте крепление – наконечник не должен сдвигаться или прокручиваться. Для многожильных проводов важно использовать наконечники с изоляцией – они предотвращают распушение жил при подключении.
Если перемычка рассчитана на значительный ток (например, более 10 А), выбирайте наконечники с лужёной гильзой – это снижает контактное сопротивление. При обжиме под винтовые зажимы (например, вилочные или кольцевые наконечники), обеспечьте плотную посадку, без зазоров. Для этого гильза должна плотно охватывать провод, а опрессовка – создавать сплошной отпечаток на металле.
Как припаять перемычку при отсутствии обжимки

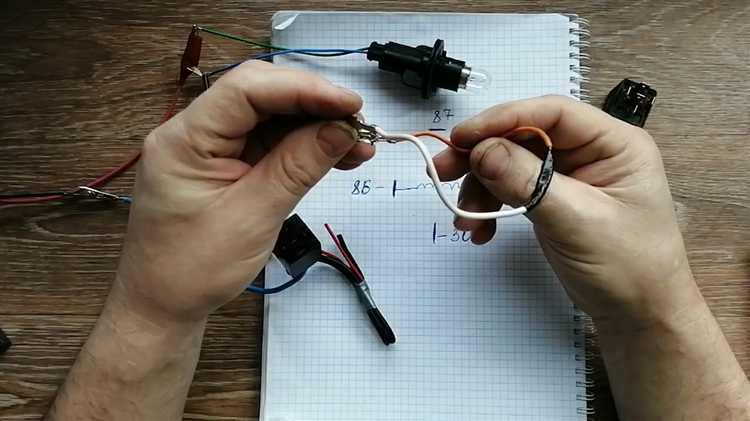

Для пайки перемычки понадобятся: паяльник мощностью 40-60 Вт, припой с канифолью и луженый провод нужного сечения. Сначала зачистите концы проводов на 5-7 мм, удалив изоляцию и очистив жилы от окислов. Затем скрутите провода между собой плотно, чтобы обеспечить плотный контакт.
Нагрейте паяльник до рабочей температуры, поднесите жало к месту скрутки и одновременно подайте припой. Припой должен равномерно растекаться по жилкам, заполняя все пустоты. Излишки припоя удаляйте, чтобы не образовывались комки, которые могут мешать установке перемычки.
После пайки дайте соединению полностью остыть. Затем изолируйте место соединения термоусадочной трубкой или изолентой. При использовании термоусадки предварительно наденьте её на провод до пайки, чтобы после работы можно было её надеть и прогреть.
Проверьте прочность соединения, аккуратно потянув за провода. Если пайка держится без люфта, перемычка готова к использованию. Важно избегать перегрева, чтобы не повредить изоляцию и сохранить механическую прочность жил.
Как изолировать соединения перемычки
Изоляция соединений перемычки обеспечивает безопасность и надежность электрической цепи. Для этого применяют несколько проверенных способов:
- Термоусадочная трубка
- Надеть трубку на провод до соединения.
- Выполнить скрутку или пайку проводов.
- Сдвинуть трубку на место соединения.
- Нагреть с помощью фена или зажигалки до плотного прилегания.
- Электрическая изолента
- Обмотать место соединения несколькими слоями.
- Накладывать ленту с небольшим натяжением, чтобы избежать повреждений проводов.
- При необходимости закрепить концы ленты для предотвращения отклеивания.
- Жидкая изоляция (изоляционный лак или герметик)
- Нанести тонким слоем на соединение.
- Дать высохнуть согласно инструкции производителя.
- Использовать в условиях, требующих защиты от влаги и коррозии.
Выбор способа зависит от условий эксплуатации и вида соединения. Важное правило – отсутствие оголенных участков после изоляции. При использовании нескольких методов, например, термоусадочной трубки и изоленты, повышается надежность защиты.
Как проверить собранную перемычку мультиметром
Подключите щупы мультиметра к обоим концам перемычки. Установите прибор в режим прозвонки или измерения сопротивления.
При прозвонке должен прозвучать звуковой сигнал, подтверждающий наличие электрической цепи. Если сигнала нет, перемычка неисправна.
В режиме измерения сопротивления значение должно быть близким к нулю – обычно не выше 0,1 Ом. Более высокое сопротивление указывает на плохой контакт или повреждение провода.
Если мультиметр показывает бесконечное сопротивление (OL), это значит, что цепь разомкнута.
Для проверки надежности контактов слегка пошевелите провода на местах соединений и следите за показаниями мультиметра. Изменения значения или прерывание сигнала свидетельствуют о нестабильном соединении.
Проводите проверку в спокойной обстановке, чтобы не допустить ошибок из-за помех или случайных касаний щупов.
Вопрос-ответ:
Какой тип провода лучше использовать для перемычки своими руками?
Для перемычки обычно выбирают провод с медной жилой, так как медь хорошо проводит ток и устойчива к коррозии. Сечение провода зависит от силы тока, которую перемычка должна пропускать. Для небольших бытовых устройств подойдет провод сечением 1,5–2,5 мм², а для более мощных цепей лучше использовать провода с большим сечением.
Как правильно соединить провода, чтобы перемычка была надежной и безопасной?
Соединение проводов нужно выполнять с помощью скрутки и последующей пайки или использования специальных клеммных колодок. Скрутка должна быть плотной и ровной, без зазоров. Если пайка не применяется, стоит использовать изоленту или термоусадочную трубку для защиты от короткого замыкания и попадания влаги.
Можно ли сделать перемычку из алюминиевого провода, и какие есть ограничения?
Алюминиевый провод для перемычек применять нежелательно из-за низкой проводимости по сравнению с медью и склонности к окислению. Если все же используется алюминий, сечение нужно брать больше, а соединения тщательно защищать от коррозии. Лучше по возможности выбрать медный провод, так как он более надежен в эксплуатации.
Как определить нужную длину провода для перемычки и почему это важно?
Длину провода выбирают с запасом, чтобы он не натягивался и не создавал напряжения на соединениях. Слишком длинная перемычка может создавать лишнее сопротивление и мешать укладке проводки, а слишком короткая — привести к повреждению из-за растяжения. Обычно длина определяется по месту монтажа с учетом удобства установки и возможности аккуратно спрятать провод.
Какие инструменты потребуются для самостоятельного изготовления перемычки из провода?
Для работы понадобятся кусачки или бокорезы для обрезки провода, плоскогубцы для скрутки, мультиметр для проверки контактов, изолента или термоусадочная трубка для изоляции, а также паяльник, если планируется пайка. Наличие этих инструментов помогает сделать соединение надежным и безопасным.
