В процессе монтажа сетей часто возникает необходимость соединения 4-жильного кабеля стандарта Fast Ethernet (100 Мбит/с) с 8-жильным кабелем, используемым для Gigabit Ethernet (1000 Мбит/с). Неправильное подключение приводит к падению скорости или полной потере сигнала. Важно учитывать различие в распиновке и назначении проводников в обоих типах кабелей.
4-жильные кабели обычно используют только пары 1–2 и 3–6 по схеме T568B, что достаточно для 100 Мбит/с. В 8-жильном кабеле задействованы все четыре пары: 1–2, 3–6, 4–5 и 7–8. При соединении необходимо обеспечить прямое соответствие задействованных жил: оранжевая и зелёная пары должны быть соединены без нарушения полярности, остальные жилы на стороне 8-жильного кабеля остаются неиспользованными, если не требуется гигабитное соединение.

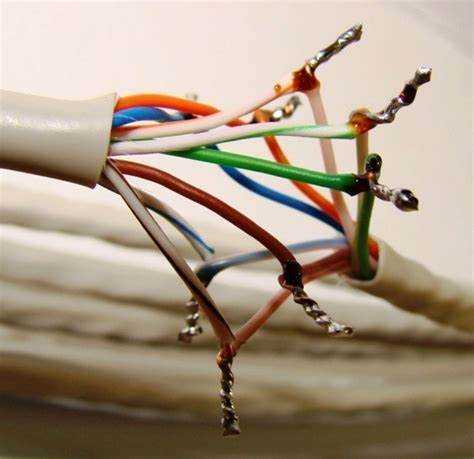

Для минимизации потерь сигнала и предотвращения ошибок передачи следует использовать пайку, клеммные соединители или специальные герметичные муфты. Скрутки и изолента недопустимы, особенно в условиях повышенной влажности или вне помещения. Длина соединённого участка не должна превышать 90 метров по стандарту ANSI/TIA-568, включая патч-корды.
Если предполагается последующий переход на скорость 1 Гбит/с, рекомендуется сразу использовать 8-жильный кабель по всей трассе. Это избавит от необходимости переделки разводки и обеспечит полную совместимость с современным сетевым оборудованием.
Как определить тип кабеля: 4 или 8 жил
Сначала аккуратно зачистите внешний слой изоляции на 2–3 см, стараясь не повредить внутренние жилы. Внутри вы увидите скрученные пары проводников. Кабель с 4 жилами содержит две витые пары – обычно это оранжевая и зелёная. Кабель с 8 жилами имеет четыре пары: оранжевая, зелёная, синяя и коричневая.
Подсчитайте общее количество изолированных проводников. Если их 4 – перед вами упрощённый вариант, пригодный только для скорости до 100 Мбит/с. Если 8 – это полноценный кабель категории 5e или 6, поддерживающий до 1 Гбит/с.
Ещё один способ – посмотреть маркировку на внешней оболочке. Надписи вроде «CAT5e UTP 4P» указывают на 4 пары (8 жил). Отсутствие такой информации – повод проверить вручную.
Для уверенности можно использовать тестер витой пары. Если активны только два канала передачи и два приема – кабель четырёхжильный. Если задействованы все восемь контактов – восьмижильный.
Когда допустимо соединение 4 и 8 жильного кабеля
Соединение 4-жильного и 8-жильного кабеля допустимо только в специфических условиях, где требования к пропускной способности и стандартам передачи данных соответствуют возможностям урезанной схемы. 4 жилы обеспечивают лишь 100 Мбит/с по стандарту 100BASE-TX, тогда как 8 жил необходимы для гигабитных и выше соединений (1000BASE-T и выше).
Допустимо использовать соединение, если все оборудование по обе стороны линии (например, коммутатор и ПК) поддерживает Fast Ethernet, и фактическая скорость не превышает 100 Мбит/с. При этом обжатие коннекторов должно учитывать правильное использование пар: передача данных осуществляется по оранжевой и зелёной парам (пины 1, 2, 3, 6).
Недопустимо подключать 4-жильный кабель в сетях с требованиями к гигабитной передаче, PoE-питанию или в системах, где возможны будущие апгрейды. Также нельзя соединять 4 и 8 жил в одной линии без переходников или согласующих модулей – это приводит к деградации сигнала и нарушению стандартов.
Переход на 4 жилы может быть оправдан только при временном подключении устройств, не критичных к задержкам и скорости, например, IP-камер или простых принтеров в локальной сети без высокой нагрузки.
Необходимые инструменты и расходные материалы
Кримпер RJ-45 – инструмент для обжима коннекторов. Поддержка 8P8C обязательна. Модель с встроенным ножом для зачистки изоляции ускоряет работу.
Коннекторы RJ-45 – используются для оконцевания кабеля. При соединении 4-жильного кабеля выбирай коннекторы с направляющими – они упрощают укладку жил. Не экономь: низкокачественные разъёмы вызывают проблемы с контактом.
Обжимная вставка (insert) – используется для точного позиционирования жил в коннекторе. Особенно полезна при нестандартной толщине жил.
Кабель витая пара (UTP, категория 5e или выше) – основной материал. Для подключения на 100 Мбит/с достаточно 4 жил, для 1 Гбит/с – необходимо 8. Диаметр медной жилы – от 0,51 мм (24 AWG).
Нож или стриппер – для аккуратного снятия внешней оболочки кабеля. Избегай повреждения жил: даже небольшие надрезы влияют на качество соединения.
Тестер сетевых кабелей – необходим для проверки правильности обжима и целостности соединения. Показывает обрыв, перекрестные пары, замыкания.
Термоусадочные трубки – используются при скрутке без коннекторов. Обеспечивают изоляцию и дополнительную прочность. Выбирай диаметр с запасом, усадка минимум 2:1.
Паяльник с тонким жалом и припой – нужны при соединении проводов пайкой. Жало 0,5–1 мм, температура – 300–350 °C. Применяй канифоль или флюс для меди.
Изолента ПВХ – для временной фиксации и дополнительной защиты при скрутках. Не заменяет термоусадку, но помогает в сложных условиях.
Пластиковые стяжки – упрощают организацию проводов при работе с несколькими линиями. Используй минимально возможный диаметр, чтобы не повредить оболочку кабеля.
Схема распиновки для соединения 4 и 8 жил
При соединении 4-жильного и 8-жильного кабеля важно обеспечить корректное соответствие сигнальных пар, чтобы сохранить работоспособность сети. В 100-мегабитных соединениях используются только 1, 2, 3 и 6 контакты, остальные могут остаться не подключёнными. Это позволяет корректно соединить 4-жильный кабель с 8-жильным при соблюдении правильной распиновки.
Для прямого подключения используйте следующий порядок:
4-жильный кабель:
1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зелёный, 6 – зелёный
8-жильный кабель (T568B):
1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зелёный, 6 – зелёный, 4 – синий, 5 – бело-синий, 7 – бело-коричневый, 8 – коричневый
Контакты 1, 2, 3 и 6 на обоих концах должны соединяться напрямую. Остальные жилы в 8-жильном кабеле можно обрезать или заизолировать, если они не используются. Категорически не рекомендуется менять назначение пар, так как это приведёт к потере сигнала из-за несогласования импеданса и перекрёстных помех.

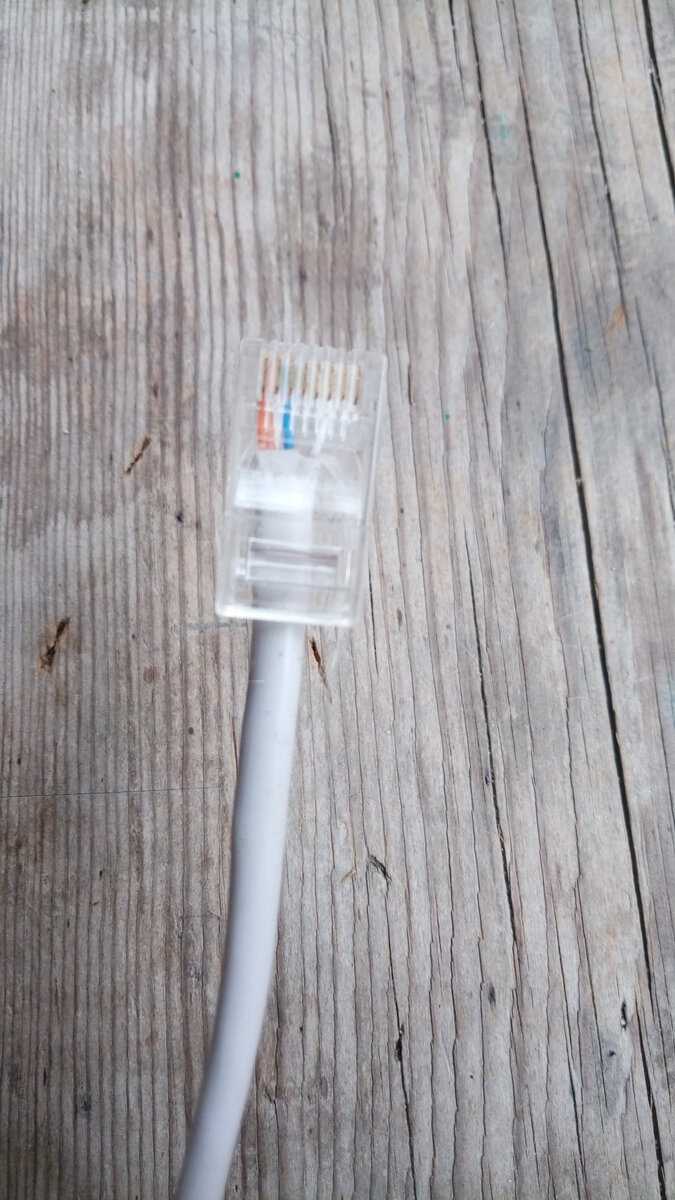

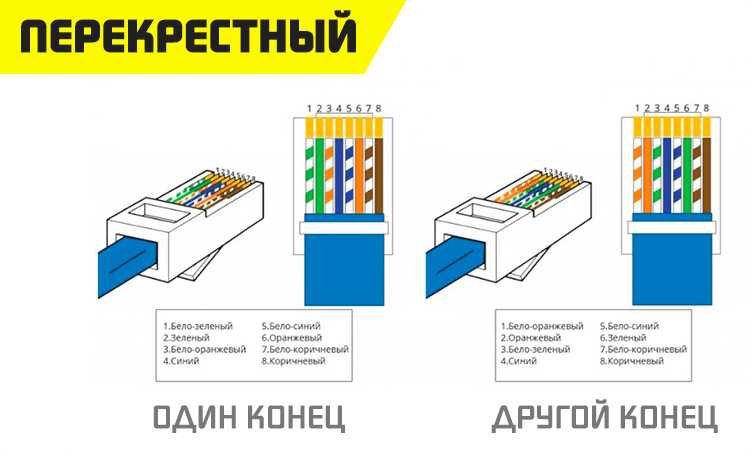

При обжатии используйте стандарт T568B с обеих сторон, если кабель прямой. Если необходим кроссовер, на одном конце примените T568A, а на другом T568B, при этом убедитесь, что 4-жильный кабель соблюдает соответствие по парам: 1–2 и 3–6.
Пошаговая инструкция по обжиму разъёмов
1. Снимите внешнюю изоляцию кабеля на длину 2,5–3 см. Не повредите внутренние жилы – при малейшем надрезе возможны потери сигнала.
2. Разделите витые пары и выпрямите жилы. Для 8-жильного кабеля используйте стандарт T568B: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Для 4-жильного – бело-оранжевый, оранжевый, бело-зелёный, зелёный.
3. Обрежьте жилы под одну длину. Концы должны быть строго ровными, иначе они не войдут до конца в разъём RJ-45.

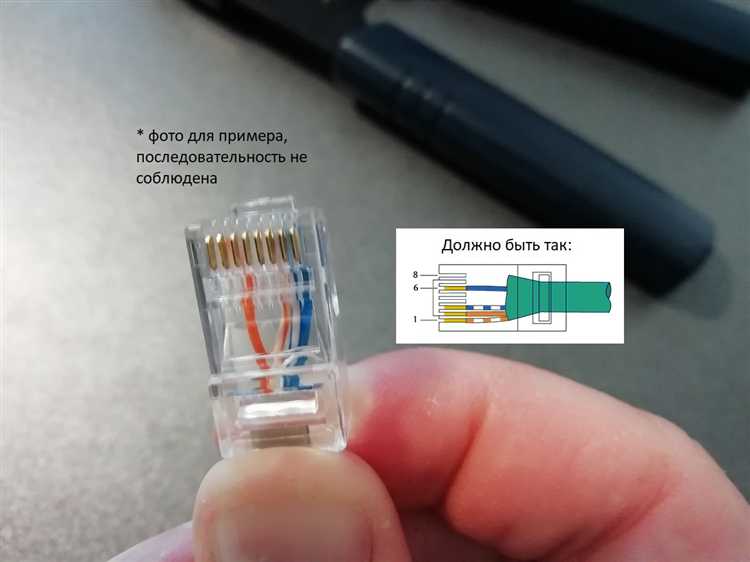

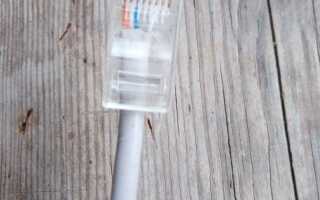

4. Вставьте жилы в разъём, соблюдая порядок. Контакты должны точно соответствовать цветовой схеме. Убедитесь, что каждая жила дошла до упора и внешняя изоляция зашла внутрь минимум на 2–3 мм.
5. Поместите разъём в кримпер. Сожмите инструмент до упора одним уверенным движением. Избегайте двойного обжима – это снижает надёжность соединения.
6. Проверьте результат: визуально – нет ли смещённых жил, и с помощью тестера – на целостность и правильность разводки. Ошибки обжима вызывают разрывы связи или снижение скорости.
Проверка работоспособности соединения
Для диагностики соединения после обжима 4 или 8 жильного кабеля необходимо использовать тестер витой пары. Устройство сразу покажет обрыв, перепутанные пары или короткое замыкание. При использовании 8-жильного кабеля все восемь линий должны замыкаться по порядку. Для 4-жильного достаточно сигнала по контактам 1, 2, 3 и 6.
Подключите кабель к активному сетевому оборудованию. Светодиоды на портах коммутатора или роутера укажут наличие физического соединения: если индикатор не горит – есть обрыв или неверная схема обжима. Мигающий индикатор означает успешную передачу данных. Отсутствие активности – признак ошибки в распиновке или экранировании.
На компьютере проверьте статус подключения. В Windows: «Панель управления» → «Сетевые подключения» → «Состояние» – должен отображаться IP-адрес, выданный DHCP. В Linux используйте команду ip a и убедитесь в наличии адреса в нужной подсети.
Для проверки скорости соединения выполните тест через iperf3. Это позволит выявить потери пропускной способности из-за плохого контакта или несоответствия категории кабеля. При соединении 4-жильным кабелем максимальная скорость ограничена 100 Мбит/с. Для гигабитной сети необходимо использовать все 8 жил.
Обязательно проверьте кабель на помехи, особенно при соединении проводов вручную. Включите пинг между двумя устройствами (ping -t IP-адрес) и наблюдайте за стабильностью времени отклика. Периодические потери или высокий пинг указывают на плохой контакт или неравномерную скрутку пар.
Влияние соединения на скорость и стабильность сети
При соединении 4 и 8-жильного кабеля критически важно учитывать влияние на параметры передачи данных. Кабели с 8 жилами обеспечивают полнодуплексную передачу и гигабитную скорость, тогда как 4-жильный вариант ограничен 100 Мбит/с и работает в полудуплексном режиме.
- Переход с 8 на 4 жилы снижает пропускную способность до Fast Ethernet, даже если оборудование поддерживает 1 Гбит/с.
- Увеличивается нагрузка на активное оборудование при автосогласовании, что может привести к перебоям и росту латентности до 10–15 мс.
- Часто наблюдаются обрывы соединения при использовании Power over Ethernet (PoE), так как 4 жилы не обеспечивают достаточную проводимость тока.
Соединения с разной длиной витых пар в одном сегменте вызывают дисбаланс в импедансе, что приводит к отражениям сигнала и увеличению уровня ошибок CRC.
- Используйте скрутки строго по парам – «оранжевая+белая», «зелёная+белая» и т.д.
- Минимизируйте длину участка соединения: не более 10 см между двумя типами кабеля.
- Применяйте качественные обжимные коннекторы или переходные модули – пайка или скрутка без экранировки резко ухудшает SNR (Signal-to-Noise Ratio).
- Не подключайте 8-жильный кабель к устройствам, предназначенным только для 4-жильного – это создаёт конфликты интерфейсов.
Наличие неэкранированных соединений увеличивает уровень помех, особенно в условиях индустриального электромагнитного фона. Это приводит к снижению стабильности соединения, появлению «плавающей» скорости и нестабильной работы VoIP и видеоконференцсвязи.
