Надстройка или пристройка к основному зданию требует точного сопряжения крыш. Ошибки на этом этапе приводят к протечкам, температурным перепадам и преждевременному разрушению конструкций. При проектировании соединения учитываются уклон, тип кровельного материала, особенности каркаса и стропильной системы.
Если уклоны крыш различаются, применяется переходная конструкция – ендова или примыкание под изменённым углом. Важно обеспечить водоотвод без застойных зон. При одинаковом уклоне и уровне коньков используется прямая схема с единым водосточным контуром. В обоих случаях требуется тщательная гидроизоляция в месте стыка: самоклеящаяся лента на бутил-каучуковой основе, герметик и прижимной фартук из оцинкованной стали.

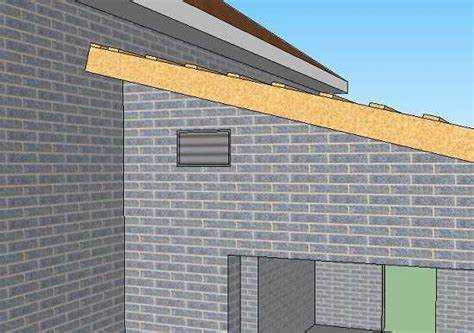

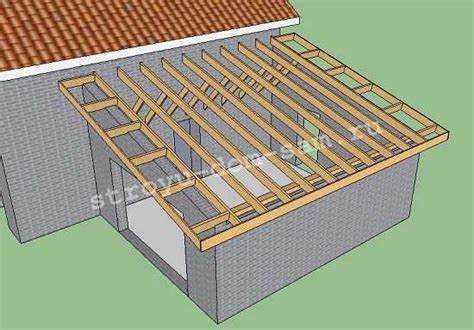

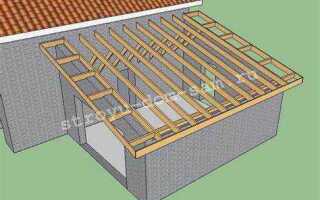

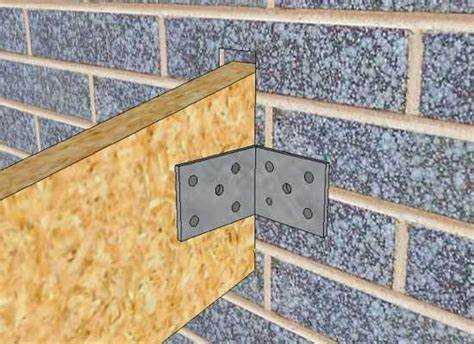

Каркас пристройки должен быть связан с основной несущей системой. Примыкание стропил осуществляется через мауэрлат с креплением на анкеры. Недопустимо опирать конструкцию напрямую на кровельный настил. Для обеспечения стабильности используется связка через скользящие опоры или жёсткое соединение – в зависимости от предполагаемой осадки и конструктивных особенностей дома.
При соединении крыш с разной высотой важно продумать снегозадержание. Линия стыка становится зоной повышенной нагрузки, особенно при таянии снега. Дополнительное усиление стропильных элементов и установка снегозадержателей минимизируют риск деформаций и протечек.
Перед началом работ обязательно провести обмеры, составить узловые чертежи и рассчитать нагрузку на новую часть конструкции. Игнорирование этих этапов увеличивает риск конструктивных дефектов и проблем в эксплуатации. Правильное соединение крыши пристройки с крышей дома начинается не с молотка, а с точного расчёта.
Определение типа примыкания в зависимости от конструкции основной крыши
Тип примыкания напрямую зависит от формы, уклона и конструкции основной крыши. Неверно выбранный способ соединения может привести к протечкам, неправильному распределению нагрузок и разрушению узла в зоне сопряжения.

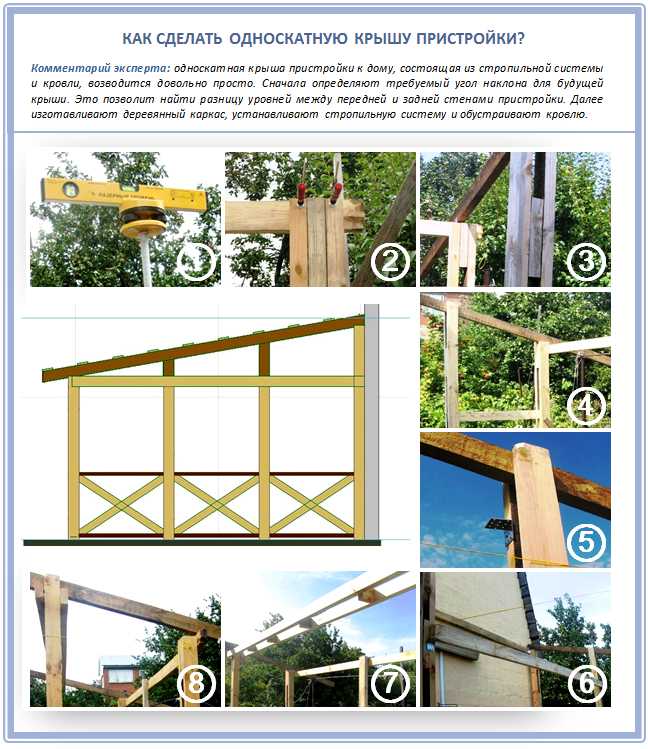

- Скатная крыша с одним скатом: наиболее простой вариант. Пристройка располагается под тем же уклоном, примыкание организуется вдоль стены. Применяется ендова или накладной фартук с загибом под кровельное покрытие. Учитывается направление водоотвода: сток не должен попадать на примыкание.
- Двускатная крыша: возможны два варианта: примыкание под скатом (аналогично односкатной) или врезка в конек. Во втором случае создается ендова, требующая герметизации и устройства дополнительной обрешетки. Уклон пристройки подбирается так, чтобы исключить затекание воды под основную кровлю.
- Вальмовая крыша: пристройка примыкает к боковому или торцевому скату. Важно организовать гидроизоляцию в зоне сопряжения с диагональными ребрами. Часто применяется наклонная ендова с усиленной гидроизоляцией, так как сток с вальмы имеет высокую интенсивность.
- Четырехскатная (шатровая) крыша: соединение возможно только ниже уровня конька. Часто применяется нижнее примыкание с выведением кровли пристройки под основной свес. Необходимо сместить водосточную систему и предусмотреть отвод воды от места соединения.
- Мансардная крыша: требует особого подхода из-за сложной геометрии. Примыкание допускается только в прямоугольных участках. Желательно использовать выносную обрешетку, обеспечить вентиляционный зазор и герметизировать примыкающие участки с помощью бутилкаучуковых лент и самоклеящихся фартуков.
Во всех случаях необходимо учитывать уровень снеговой нагрузки и особенности водоотведения. Уклон кровли пристройки должен быть не менее 5° ниже основного ската для обеспечения стока воды и уменьшения риска наледи на месте соединения.
Подготовка узла примыкания с учётом угла наклона и высоты пристройки
Перед соединением кровель необходимо определить точку пересечения скатов с учётом высоты конька пристройки и основного дома. Разница в уровнях влияет на выбор способа сопряжения и тип используемых элементов – например, герметизирующих планок или дополнительных стропильных конструкций.
Если угол наклона крыши пристройки меньше угла основного ската, требуется организовать отвод воды с основной крыши так, чтобы избежать затекания в месте примыкания. Для этого используют планки примыкания с боковым фальцем, устанавливаемые под основной кровельный материал. Фиксация производится на шаг обрешётки не реже 300 мм с обязательной герметизацией примыкающих зон битумными лентами или полиуретановыми составами.
При совпадении углов необходимо выдерживать точную горизонталь линии соединения. В этом случае стропила пристройки подрезаются под углом встык к существующей конструкции, с обязательной установкой контробрешётки для компенсации давления снега и перераспределения нагрузок.
Если высота пристройки превышает основной карниз, обязательна установка ендовы или переходного элемента, способного отводить воду на боковой скат. В противном случае создаётся зона застоя с риском протечек.
Любой узел примыкания должен проектироваться с учётом снеговой нагрузки региона, ветрового давления и типа кровельного материала. Для металлочерепицы и профнастила подгонка выполняется по месту с минимальным зазором, для гибкой черепицы – с нахлёстом не менее 150 мм и двойной проклейкой битумным герметиком.
Выбор подходящего материала для герметизации стыка
Для герметизации стыка между крышей пристройки и основной крышей критично учитывать тип кровельного покрытия, угол примыкания и воздействие осадков. Неправильно подобранный материал приведёт к протечкам и преждевременному разрушению конструкции.
Если используется металлочерепица или профнастил, подойдёт бутилкаучуковая лента. Она обладает высокой адгезией к металлу, выдерживает перепады температур от –40 °C до +90 °C и сохраняет эластичность до 20 лет. Поверхность перед наклеиванием должна быть обезжирена.
Для мягкой кровли рекомендуется применять мастики на битумной или полиуретановой основе. Битумные – дешевле, но со временем теряют пластичность. Полиуретановые устойчивее к ультрафиолету и сохраняют герметичность при подвижках конструкции. Толщина слоя – не менее 3 мм, наносится шпателем по предварительно очищенному основанию.
На шифер и ондулин лучше наносить герметик на основе MS-полимера. Он не разрушается от щелочей и хорошо сцепляется с волнистой поверхностью. Перед нанесением желательно использовать праймер.
Для временной защиты, например в период монтажа, применяют саморасширяющуюся уплотнительную ленту (ПСУЛ). Она подходит только как временное решение, поскольку теряет герметичность через 2–3 года.
Ширина и форма стыка также влияют на выбор. Для узких швов (до 5 мм) лучше использовать однокомпонентные герметики. Для широких (более 10 мм) – двухкомпонентные составы с армированием.
Нельзя использовать акриловые герметики на наружных соединениях – они быстро теряют водостойкость. Также не рекомендуется монтажная пена: при высыхании она разрушается под действием влаги и ультрафиолета.
Монтаж примыкающей обрешётки и дополнительной гидроизоляции
Примыкающая обрешётка устанавливается после завершения основного каркаса крыши пристройки. Её задача – обеспечить жёсткое основание под покрытие в зоне стыка с основной крышей. Расстояние между досками выбирается с учётом материала кровли: для металлочерепицы – не более 350 мм, для мягкой черепицы – сплошная обрешётка.
Крепление досок выполняется на гвозди или саморезы с шагом 300–400 мм. В зоне примыкания обрешётка должна заходить на основную крышу минимум на 150 мм. Если уклон основной кровли круче, чем у пристройки, край обрешётки выравнивается по высоте с помощью подкладывания бруска или выравнивающей рейки.
Перед укладкой кровельного покрытия необходимо установить дополнительную гидроизоляцию. Используется самоклеящаяся лента типа «Паро» или «Ондутис» шириной не менее 300 мм. Лента укладывается от нижнего ряда кровли пристройки внахлёст на основную крышу. Перекрытие по горизонтали – минимум 100 мм, по вертикали – не менее 150 мм.
Гидроизоляция должна заходить под финишное покрытие основной крыши. Если это невозможно, устанавливается металлический планочный фартук с заводом под кровлю. Все нахлёсты проклеиваются герметиком на полиуретановой или бутилкаучуковой основе.
Для повышения надёжности дополнительно используется второй слой гидроизоляции, укладываемый поверх первого с перекрытием стыков. Это особенно актуально при уклоне менее 20° или при расположении стыка на наветренной стороне.

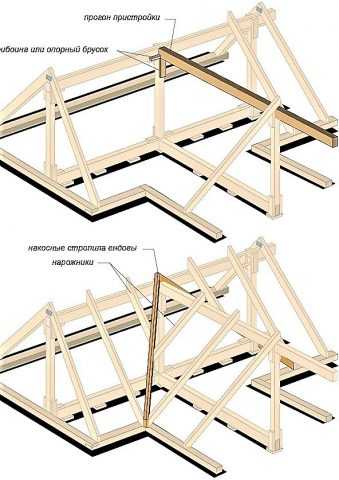

Устройство ендовы или разжелобка при сложной конфигурации соединения
При сопряжении крыши пристройки с основной кровлей под углом образуется ендова – внутренний угол стока, требующий точного исполнения для исключения протечек. Первым этапом укладывается подкладочный ковёр: он заводится минимум на 300 мм в каждую сторону от оси ендовы. Край подкладочного слоя фиксируется гвоздями с шагом 150 мм, отступ от оси – не менее 150 мм.
Далее монтируется ендовный ковёр или специальный металлический жёлоб. Если используется металл, минимальная ширина заготовки – 500 мм, с загибами по краям 20–30 мм. Металл укладывается снизу вверх с нахлестом не менее 150 мм, каждый стык промазывается герметиком и фиксируется саморезами с прессшайбами по краям. Места креплений герметизируются дополнительно.
Основной кровельный материал не должен заходить ближе 100 мм к оси ендовы. Для мягкой черепицы создаётся открытая ендова: края шингла подрезаются по шаблону, а срезы промазываются битумной мастикой. Для профнастила или металлочерепицы листы подрезаются по месту, с зазором 10–20 мм от центра ендовы, кромки защищаются планкой примыкания.
При пересечении ендовы с трубами, мансардными окнами или другими элементами, устанавливаются дополнительные элементы гидроизоляции: воротники, фартуки или ленты примыкания. Угол уклона в ендове не должен быть меньше 12°, при меньших значениях используется сплошная обрешётка и двойной слой гидроизоляции.
Проверка герметичности соединения после завершения работ
Контроль герметичности выполняется сразу после окончания монтажа, чтобы выявить возможные дефекты и предотвратить проникновение влаги. Основной метод – визуальный осмотр швов и стыков с использованием фонаря и увеличительного стекла для выявления трещин и неплотностей.
Следующий этап – тестирование на водонепроницаемость. Для этого применяется гидроиспытание: подача воды с помощью распылителя под давлением не менее 1,5 бар по всей длине соединения в течение 10–15 минут. Особое внимание уделяется углам и участкам с переходами материалов.
После увлажнения поверхность осматривают на предмет протечек и скопления воды. Присутствие капель в местах стыков свидетельствует о недостаточной герметичности, требующей доработки.
Для усиления контроля применяют инфракрасное термографирование. Метод позволяет выявить скрытые влажные зоны под кровельным покрытием и выявить участки с плохой изоляцией.
При обнаружении дефектов рекомендуется повторное нанесение герметика на швы с использованием состава на основе полиуретана или бутилкаучука, обладающих высокой эластичностью и стойкостью к атмосферным воздействиям.
Финальный этап – проверка после высыхания герметика, через 24–48 часов, с повторным гидроиспытанием. Только при отсутствии видимых и скрытых протечек соединение считается завершённым.
Вопрос-ответ:
Как правильно выполнить стык между крышей пристройки и основной крышей дома?
Стык крыши пристройки с основной крышей требует тщательной герметизации и правильного монтажа. Обычно сначала устраивают общую обрешётку и гидроизоляцию, затем монтируют примыкающие элементы — примыкания из металлических планок или фартуков, чтобы исключить попадание воды. Важно соблюдать угол наклона, чтобы вода стекала без застоев, а все швы были закрыты уплотнительными материалами. Также необходимо проверить совпадение высот и учитывать тип кровли обеих конструкций.
Какие материалы лучше использовать для соединения крыши пристройки с крышей дома?
Для соединения крыш обычно применяют металлические фартуки из оцинкованной стали или алюминия, гибкую мембрану, кровельные герметики и уплотнительные ленты. Металлические элементы защищают стык от влаги и ветра, мембрана обеспечивает дополнительную гидроизоляцию, а герметики закрывают мелкие щели. Важно выбирать материалы, совместимые с кровельным покрытием и устойчивые к внешним воздействиям.
Как избежать протечек в месте примыкания крыши пристройки к дому?
Для предотвращения протечек важно правильно подготовить поверхность примыкания, удалить пыль и грязь, затем установить металлические планки с наклоном, чтобы вода не задерживалась. Обязательно применяют гидроизоляционные материалы и тщательно проклеивают все стыки герметиками. Кроме того, важно контролировать состояние уплотнителей и планок со временем, так как из-за температурных колебаний и осадков соединения могут нарушаться и требовать ремонта.
Нужно ли учитывать разницу в углах наклона крыши пристройки и дома при их соединении?
Да, разница в углах наклона влияет на способ соединения и выбор материалов. Если наклоны сильно отличаются, необходимо предусмотреть переходные элементы, чтобы избежать застоя воды и попадания влаги внутрь конструкции. Такие переходы могут включать дополнительные планки, водоотводы или специальные профили, которые обеспечивают надежное примыкание и защиту от проникновения осадков.
Как правильно подготовить основание крыши пристройки перед соединением с крышей дома?
Основание пристройки должно быть ровным и прочным, с соблюдением проектных размеров. Перед монтажом кровельных материалов выполняют обрешётку, гидроизоляцию и пароизоляцию. Важно, чтобы каркас и обрешётка пристройки были надежно закреплены и выдерживали нагрузку, чтобы избежать деформаций при соединении с основной крышей. Также стоит проверить совпадение высот и при необходимости подкорректировать конструкцию, чтобы соединение было плотным и ровным.
Какие основные этапы нужно учесть при соединении крыши пристройки с крышей дома, чтобы обеспечить надежную гидроизоляцию?
Первым этапом стоит тщательно продумать конструкцию примыкания, чтобы избежать зазоров, где может проникать вода. Обычно в месте соединения устанавливают специальные примыкательные планки и уплотнители, которые защищают стык от осадков. Важно правильно смонтировать паро- и гидроизоляционные материалы, чтобы не допустить образования конденсата и протечек. Следует обеспечить уклон в сторону основной кровли или водостока, чтобы вода не застаивалась на месте соединения. После этого крепятся покрытия, учитывая совместимость материалов крыши дома и пристройки. Контроль качества монтажа и проверка стыка после дождя помогут выявить и устранить возможные недостатки.
